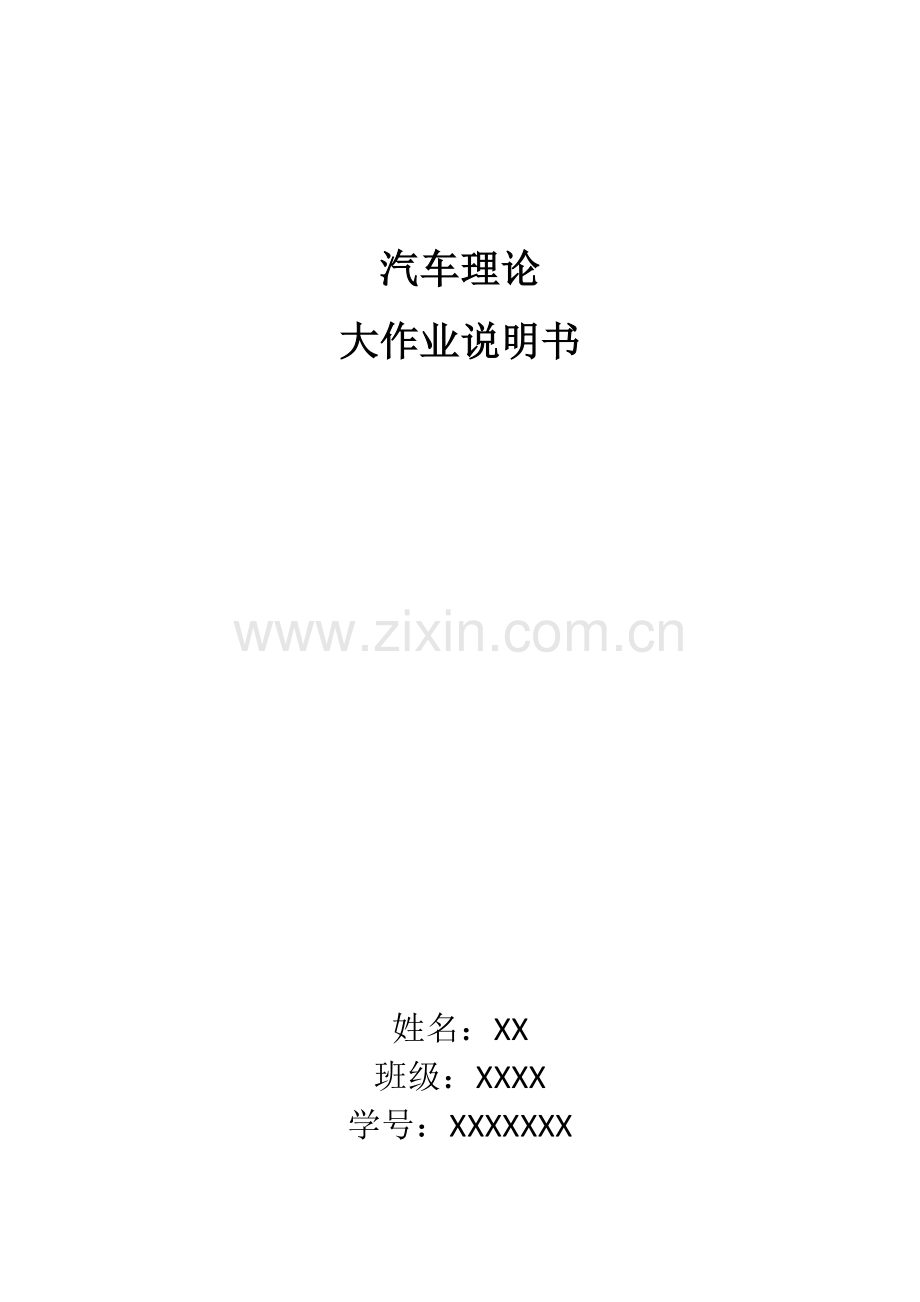

汽车理论
大作业说明书

姓名：XX
班级：XXXX
学号：XXXXXXX

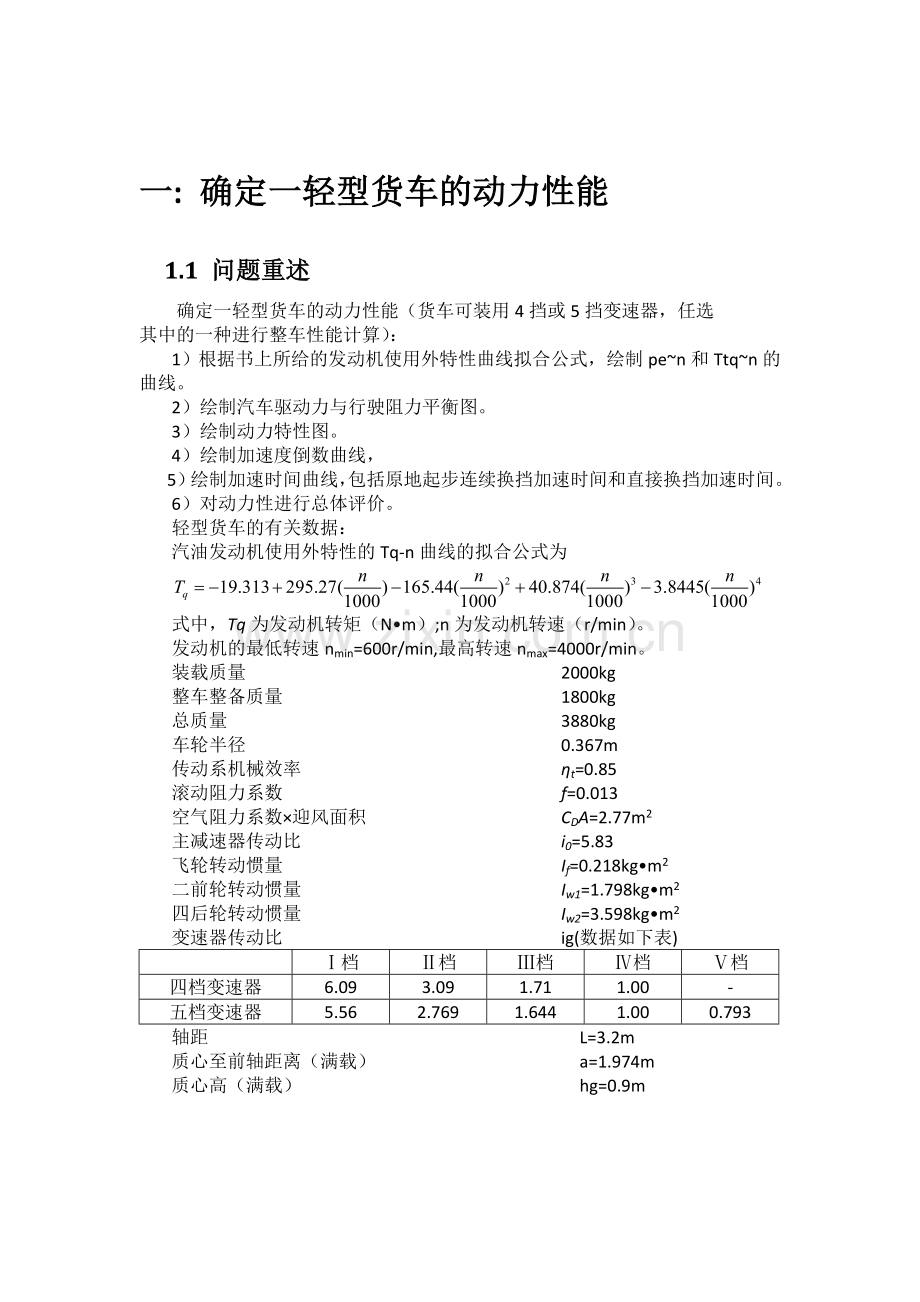

一: 确定一轻型货车的动力性能
1.1 问题重述
确定一轻型货车的动力性能（货车可装用4挡或5挡变速器，任选
其中的一种进行整车性能计算）：
1）根据书上所给的发动机使用外特性曲线拟合公式，绘制pe~n和Ttq~n的曲线。
2）绘制汽车驱动力与行驶阻力平衡图。
3）绘制动力特性图。
4）绘制加速度倒数曲线，
5）绘制加速时间曲线，包括原地起步连续换挡加速时间和直接换挡加速时间。
6）对动力性进行总体评价。
轻型货车的有关数据：
汽油发动机使用外特性的Tq-n曲线的拟合公式为

式中，Tq为发动机转矩（N•m）;n为发动机转速（r/min）。
发动机的最低转速nmin=600r/min,最高转速nmax=4000r/min。
装载质量 2000kg
整车整备质量 1800kg
总质量 3880kg
车轮半径 0.367m
传动系机械效率 ηt=0.85
滚动阻力系数 f=0.013
空气阻力系数×迎风面积 CDA=2.77m2
主减速器传动比 i0=5.83
飞轮转动惯量 If=0.218kg•m2
二前轮转动惯量 Iw1=1.798kg•m2
四后轮转动惯量 Iw2=3.598kg•m2
变速器传动比 ig(数据如下表)

Ⅰ档
Ⅱ档
Ⅲ档
Ⅳ档
Ⅴ档
四档变速器
6.09
3.09
1.71
1.00
-
五档变速器
5.56
2.769
1.644
1.00
0.793
轴距 L=3.2m
质心至前轴距离（满载） a=1.974m
质心高（满载） hg=0.9m

1.2 作业解答：
1.2.1 第一问解答（绘制pe~n和Ttq~n的曲线）

1.2.2 第二问解答（绘制汽车驱动力与行驶阻力平衡图）
取五档

行驶阻力为 ：

由计算机作图有

1.2.3 第三问解答（绘制动力特性图）

1.2.4 第四问解答（绘制加速度倒数曲线）
①绘制汽车行驶加速倒数曲线（已装货）：40.0626
（为动力因素）
Ⅱ时，
1.128

由以上关系可由计算机作出图为：

1.2.5 第五问解答（绘制加速时间曲线）

1.2.6 第六问解答（对动力性进行总体评价）
汽车的驱动力-行驶阻力平衡图将汽车行驶中经常遇到的滚动阻力和空气阻力叠加后画在驱动力图上清晰而形象地表明汽车行驶时的受力情况及其平衡关系，从图中可以看出，当车速低于最高车速时，驱动力大于行驶阻力，这样，汽车就可以利用剩下来的驱动力加速或爬坡或牵引挂车。汽车的加速能力可用它在水平良好路面上行驶时，能产生的加速度来评价。由于加速度的数值不易测量，一般画出加速度倒数随速度变化的曲线来求出汽车的加速能力。
通过分析以上各曲线可知，该车在低速档是的加速能力和爬坡能力较强，可是在最高档和次高档时的动力性有些不足，可以通过增大发动机功率来提高汽车的动力性能。比如加大空气流量，降低进气阻力。改变进气道形状，增加进气的空气流动速度。采用二次进气，提高容积效率。

1.3解题算法说明
1.3.1算法说明1
n=600:1:4000;
Tq=-19.313+295.27.*n./1000.0-165.44.*n.*n./1000000.0+40.874.*n.*n.*n./1000000000.0-3.8445.*n.*n.*n.*n./1000000000000.0;
plot(n,Tq,'k');
title('使用外特性曲线');
xlabel('转速n(r/min)');
ylabel('扭矩Tq(N*m)');

n=600:1:4000;
Tq=-19.313+295.27.*n./1000.0-165.44.*n.*n./1000000.0+40.874.*n.*n.*n./1000000000.0-3.8445.*n.*n.*n.*n./1000000000000.0;
Pe=Tq.*n./9550;
plot(n,Pe,'k');
title('发动机的功率');
xlabel('转速n(r/min)');
ylabel('功率Pe(kw)')

1.3.2 算法说明2
i0=6.17;ig1=5.56;ig2=2.769;ig3=1.644;ig4=1;ig5=0.793;
G=92900;r=0.367;CDA=2.77;If=0.218;Iw1=1.798;Iw2=3.598;f=0.013;
a=2.9;h=0.9;L=3.2;
Ft1=0.85.*Tq.*i0.*ig1./r; Ua1=0.377*r.*n./i0./ig1;
Ft2=0.85.*Tq.*i0.*ig2./r; Ua2=0.377*r.*n./i0./ig2;
Ft3=0.85.*Tq.*i0.*ig3./r; Ua3=0.377*r.*n./i0./ig3;
Ft4=0.85.*Tq.*i0.*ig4./r; Ua4=0.377*r.*n./i0./ig4;
Ft5=0.85.*Tq.*i0.*ig5./r; Ua5=0.377*r.*n./i0./ig5;
Ff=G*f;
Fw1=CDA/21.15.*Ua1.*Ua1;
Fw2=CDA/21.15.*Ua2.*Ua2;
Fw3=CDA/21.15.*Ua3.*Ua3;
Fw4=CDA/21.15.*Ua4.*Ua4;
Fw5=CDA/21.15.*Ua5.*Ua5;
hold on;
figure(2);
plot(Ua1,Ft1,'k');hold on;
plot(Ua2,Ft2,'k');hold on;
plot(Ua3,Ft3,'k');hold on;
plot(Ua4,Ft4,'k');hold on;
plot(Ua5,Ft5,'k');hold on;
axis([0,110,0,20000]);
hold on;
plot(Ua1,Ff+Fw1,'k');hold on;
plot(Ua2,Ff+Fw2,'k');hold on;
plot(Ua3,Ff+Fw3,'k');hold on;
plot(Ua4,Ff+Fw4,'k');hold on;
plot(Ua5,Ff+Fw5,'k');hold on;
title('第六组驱动力行驶阻力平衡图');
xlabel('车速Ua(km/h)');
ylabel('力F(N)');
hold on;
开始

输入原始数据

输入驱动力与转矩函数；车速与转速函数；空气阻力与车速函数
代入数据，绘制驱动力与车速曲线

绘制行驶阻力与车速曲
结束

1.3.3 算法说明3
n=600:10:4500;
Tq=-19.31+296.00*(n/1000)-165.00*(n/1000).^2+40.904*(n/1000).^3-3.85*(n/1000).^4;
m=9290;g=9.8;nmin=500;nmax=4500;
G=m*g;
ig=[3.55 2.77 1.65 1.00 0.83];nT=0.8728;r=0.37;f=0.0092;CDA=2.6;i0=6.17;
L=3.40;L1=2.9;hg=0.9;If=0.218;Iw1=1.798;Iw2=3.598;
Ft1=Tq*ig(1)*i0*nT/r;
Ft2=Tq*ig(2)*i0*nT/r;
Ft3=Tq*ig(3)*i0*nT/r;
Ft4=Tq*ig(4)*i0*nT/r;
Ft5=Tq*ig(5)*i0*nT/r;
ua1=0.377*r*n/ig(1)/i0;
ua2=0.377*r*n/ig(2)/i0;
ua3=0.377*r*n/ig(3)/i0;
ua4=0.377*r*n/ig(4)/i0;
ua5=0.377*r*n/ig(5)/i0;
ua=[0:5:120];
Fw1=CDA*ua1.^2/21.15;
Fw2=CDA*ua2.^2/21.15;
Fw3=CDA*ua3.^2/21.15;
Fw4=CDA*ua4.^2/21.15;
Fw5=CDA*ua5.^2/21.15;
f0=0.0087;
f1=0.00026;
f4=0.00070;
f=f0+f1*(ua/100)+f4*(ua/100).^4;
D1=(Ft1-Fw1)/G;
D2=(Ft2-Fw2)/G;
D3=(Ft3-Fw3)/G;

D4=(Ft4-Fw4)/G;
D5=(Ft5-Fw5)/G;
plot(ua1,D1,ua2,D2,ua3,D3,ua4,D4,ua5,D5,ua,f);
title('第六组汽车动力特性图');
xlabel('Ua(km/h)');
ylabel('D');
gtext('Ⅰ'),gtext('Ⅱ'),gtext('Ⅲ'),gtext('Ⅳ'),gtext('Ⅴ'),gtext('f');

输入原始数据

带入数据绘制动力特性图
在动力特性图上做滚动阻力系数曲线
作图结束

1.3.4 算法说明4
n=[600:10:4000];
Tq=-19.313+295.27*(n/1000)-165.44*(n/1000).^2+40.874*(n/1000).^3-3.8445*(n/1000).^4;
m=4080;g=9.8;nmin=600;nmax=4000;
G=m*g;
ig=[5.56 2.769 1.644 1.00 0.793];nT=0.85;r=0.367;f=0.013;CDA=2.77;i0=6.17;
L=3.2;a=2.0;hg=0.9;If=0.218;Iw1=1.798;Iw2=3.598;
Ft1=Tq*ig(1)*i0*nT/r;
Ft2=Tq*ig(2)*i0*nT/r;
Ft3=Tq*ig(3)*i0*nT/r;
Ft4=Tq*ig(4)*i0*nT/r;
Ft5=Tq*ig(5)*i0*nT/r;
ua1=0.377*r*n/ig(1)/i0;
ua2=0.377*r*n/ig(2)/i0;
ua3=0.377*r*n/ig(3)/i0;
ua4=0.377*r*n/ig(4)/i0;
ua5=0.377*r*n/ig(5)/i0;
Fw1=CDA*ua1.^2/21.15;
Fw2=CDA*ua2.^2/21.15;
Fw3=CDA*ua3.^2/21.15;
Fw4=CDA*ua4.^2/21.15;
Fw5=CDA*ua5.^2/21.15;
Ff=G*f;
deta1=1+(Iw1+Iw2)/(m*r^2)+(If*ig(1)^2*i0^2*nT)/(m*r^2);
deta2=1+(Iw1+Iw2)/(m*r^2)+(If*ig(2)^2*i0^2*nT)/(m*r^2);
deta3=1+(Iw1+Iw2)/(m*r^2)+(If*ig(3)^2*i0^2*nT)/(m*r^2);
deta4=1+(Iw1+Iw2)/(m*r^2)+(If*ig(4)^2*i0^2*nT)/(m*r^2);
deta5=1+(Iw1+Iw2)/(m*r^2)+(If*ig(5)^2*i0^2*nT)/(m*r^2);
a1=(Ft1-Ff-Fw1)/(deta1*m);ad1=1./a1;
a2=(Ft2-Ff-Fw2)/(deta2*m);ad2=1./a2;
a3=(Ft3-Ff-Fw3)/(deta3*m);ad3=1./a3;
a4=(Ft4-Ff-Fw4)/(deta4*m);ad4=1./a4;
a5=(Ft5-Ff-Fw5)/(deta5*m);ad5=1./a5;
plot(ua1,ad1,ua2,ad2,ua3,ad3,ua4,ad4,ua5,ad5);
axis([0 99 0 10]);
title('汽车的加速度倒数曲线');
xlabel('ua(km/h)');
ylabel('1/a');
gtext('1/a1');gtext('1/a2');gtext('1/a3');gtext('1/a4');gtext('1/a5');
a=max(a1);
af=asin(max(Ft1-Ff-Fw1)/G);
C=tan(af)/(a/L+hg*tan(af)/L);
disp('假设后轮驱动，最大爬坡度相应的附着率=');
disp(C);
输入各项参数及曲线拟合公式。
确定个档位下的驱动力，空气阻力及车速。
表示出等效旋转质量，并写出加速度的表达式。
绘制加速度倒数的图形。

1.3.5 算法说明5
clear
m=4080;g=9.8; G=m*g;
ig=[3.55 2.77 1.65 1.00 0.83];nT=0.8728;r=0.37;f=0.0092;CDA=2.6;i0=6.17;
L=3.40;L1=2.0;hg=0.9;If=0.22;Iw1=1.798;Iw2=3.598
nmin=600;nmax=4000;
u1=0.377*r*nmin./ig/i0;
u2=0.377*r*nmax./ig/i0;
deta=0*ig;
for i=1:5
deta(i)=1+(Iw1+Iw2)/(m*r^2)+(If*(ig(i))^2*i0^2*nT)/(m*r^2);
end
ua=6:0.01:99;N=length(ua);n=0;Tq=0;Ft=0;inv_a=0*ua;delta=0*ua;
Ff=G*f;
Fw=CDA*ua.^2/21.15;
for i=1:N
k=i;
if ua(i)<=u2(2)
n=ua(i)*(ig(2)*i0/r)/0.377;
Tq=-19.31+296.00*(n/1000)-165.00*(n/1000).^2+40.904*(n/1000).^3-3.85*(n/1000).^4;
Ft=Tq*ig(2)*i0*nT/r;
inv_a(i)=(deta(2)*m)/(Ft-Ff-Fw(i));
delta(i)=0.01*inv_a(i)/3.6;
elseif ua(i)<=u2(3)
n=ua(i)*(ig(3)*i0/r)/0.377;
Tq=-19.31+296.00*(n/1000)-165.00*(n/1000).^2+40.904*(n/1000).^3-3.85*(n/1000).^4;

Ft=Tq*ig(3)*i0*nT/r;
inv_a(i)=(deta(3)*m)/(Ft-Ff-Fw(i));
delta(i)=0.01*inv_a(i)/3.6;
elseif ua(i)<=u2(4)
n=ua(i)*(ig(4)*i0/r)/0.377;
Tq=-19.31+296.00*(n/1000)-165.00*(n/1000).^2+40.904*(n/1000).^3-3.85*(n/1000).^4;

Ft=Tq*ig(4)*i0*nT/r;
inv_a(i)=(deta(4)*m)/(Ft-Ff-Fw(i));
delta(i)=0.01*inv_a(i)/3.6;
else
n=ua(i)*(ig(5)*i0/r)/0.377;
Tq=-19.31+296.00*(n/1000)-165.00*(n/1000).^2+40.904*(n/1000).^3-3.85*(n/1000).^4;

Ft=Tq*ig(5)*i0*nT/r;
inv_a(i)=(deta(5)*m)/(Ft-Ff-Fw(i));
delta(i)=0.01*inv_a(i)/3.6;
end
a=delta(1:k);
t(i)=sum(a);
end
plot(t,ua);
axis([0 80 0 100]);
title('第六组汽车2档原地起步换挡加速时间曲线');
xlabel('时间t（s）');
ylabel('速度ua（km/h）');

定义五个循环，依次比较各个挡位下的换挡。
确定横纵坐标，画出曲线。
输入各项汽车基本参数，质量，各档位的传动比等。
拟合的扭矩公式与各项阻力之和比较确定个档位的的换挡时间。

二： 习题图2是题目1中货车装用汽油发动机的负荷特性与万有特性
2.1 问题重述
已知货车装用汽油发动机的负荷特性与万有特性。负荷特性曲线的拟合公式为：
其中，b为燃油消耗率[g/(kW•h)]；Pe为发动机净功率（kW）；拟合式中的系数随转速n变化。怠速油耗（怠速转速400r/min）。
计算与绘制题1.3中货车的
1）根据书上所给的发动机使用外特性曲线拟合公式，绘制pe~n和Ttq~n的曲线。
2）汽车功率平衡图。
3）最高档与次高档的等速百公里油耗曲线。
4）求解六工况循环行驶的百公里油耗。
5）对经济型进行总体评价。

2.2 作业解答
2.2.1 第一问解答（绘制pe~n和Ttq~n的曲线）
如题一1）
2.2.2第二问解答（汽车功率平衡图）
考虑空车的情况，发动机输出功率：

由以上三条关系式，可以绘出各个档位下发动机的有效功率图。再有阻力功率：

由以上信息作出汽车功率平衡图如下：

2.2.3第三问解答（最高档与次高档的等速百公里油耗曲线）
考虑满载时情况
等速百公里油耗公式:
(L/100Km)

由
① 最高档时: , 不妨取
ⅰ:n=815r/min,即
由负荷特性曲线的拟合公式:

ⅱ:n=1207r/min,即
由负荷特性曲线的拟合公式得:

ⅲ:n=1614r/min,即
由负荷特性曲线的拟合公式得:

ⅳ:n=2603r/min,即
由负荷特性曲线的拟合公式得:

ⅴ:n=3403r/min,即
由负荷特性曲线的拟合公式得:

ⅵ:n=3884r/min,即
由负荷特性曲线的拟合公式得:

故有以上各个点可以做出最高档的等速百公里油耗曲线，同样,可做出次高挡的等速百公里油耗曲线。

2.2.4 第四问解答（求解六工况循环行驶的百公里油耗）
求解见程序
百公里消耗26.77L
2.2.5 第五问解答（对经济型进行总体评价）
通过分析以上图形曲线可知，该车的最高档和次高档的百公里油耗消耗较高，经济性能不理想，可通过以下方式来提高汽车的动力性。

一、燃油消耗方面
（1）四档发动机的发动机的燃油消耗比五档发动机较高，不过其动力性能比五档较好
（2）燃油消耗量：
1.等速过程有等速行驶时单位时间内的燃油消耗量与整个等速过程行径s（m）行程的燃油消耗量折算成百公里燃油消耗量（L/100Km）
2.等加速行驶工况下燃油消耗量的计算其发动机功率是由空气阻力、加速阻力、滚动阻力功率组成的。主要表现在单位时间燃油消耗量
3.等减速行驶工况下燃油消耗量的计算等于减速行驶的时间与怠速油耗的乘积
4.怠速停车时的燃油消耗量是怠速燃油消耗率与时间的乘积。
5.整个循环工况的百公里燃油消耗量是对于由等速、等加速、等减速、怠速停车等行驶工况下组成的循环。
二、使用方面
（1）行驶车速方面：汽车在接近于低速的中等车速时燃油消耗量Qs最低，高速时随车速增加，QS迅速增加。这是因为在高速行驶时，虽然发动机的负荷率高，但汽车的行驶阻力增加很多而导致百公里油耗增加的缘故。
（2）档位选择方面：在一定道路上，汽车用不同排挡行驶，燃油消耗量是不一样的，显然，在同一道路条件下与车速下，虽然发动机发出的功率是相同的，但档位越低，后备功率越大，发动机的负荷率越低。燃油消耗率越高，百公里燃油消耗量就越大，而使用高档时的情况相反。
（3）挂车的应用：拖带挂车以后，虽然汽车总的燃油消耗量增加了，但以100t*Km计的油耗却下降了。即分摊到每吨货物上的油耗下降了。拖带挂车后节油的原因有：一是带挂车后阻力增加了，发动机的负荷率增加了，使燃油消耗率b下降了，另一个原因是汽车列车的质量利用系数（即装载质量与整车整备质量之比）较大。
（4）正确的保养与调整：汽车的调整与保养会影响到发动机的性能与汽车的行驶阻力，所以对百公里油耗有相当大的影响。
三、汽车结构方面
（1）缩减轿车总尺寸和减轻质量
大型轿车费油的原因是大幅度增加了滚动阻力、空气阻力、坡度阻力和加速阻力。为了保证高动力性而装用的大排量发动机，行驶中负荷率低也是原因之一。
（2）发动机
发动机中的热损失与机械损失占燃油化学能中的65%左右。显然，发动机是对汽车燃油经济性最有影响的部件。
目前提高发动机经济性的主要途径是：
a、提高现有汽油发动机的热效率与机械效率
b、扩大柴油发动机的应用范围
c、增压化（目前常提供选用的增压汽油机，采用增压的柴油机已很普遍）
d、广泛采用电子计算机控制技术（如电控汽油喷射系统、柴油机的高压共轨系统、可变进气流量控制和可变配气相位的控制）
（3）传动系
传动系的档位增多后，增加了选用合适档位使发动机处于经济工作状况的机会，有利于提高燃油经济性。
档数无限的无级变速器，在任何条件下都提供了发动机在最经济状况下工作的可能性。
目前，轿车上得到广泛应用的无级变速器是自动液力变速器。不过，由于液力变矩器的传动效率较低，汽车装用自动液力变速器后，燃油经济性均有所下降。但由于它具有运动平稳，操作方便，乘坐舒适性等优点而受到人们欢迎。近年来，为了节油和进一步提高动力性，自动液力变速器的档数有所增加，一般为4档，在有的档位进行功率分流。即较大部分功率不经过液力变矩器而直接经输出轴输出，高档装有锁止离合器，当离合器锁止时滑转完全消除，提高了传动效率，从而提高了装有液力变速器汽车的燃油经济性。
（4)汽车外形与轮胎
降低CD值是节约燃油的有效途径。
现在公认子午线轮胎的综合性能最好。由于它的滚动阻力小，与一般斜交轮胎相比，可节油6%—8%。

2.3 解题算法说明
2.3.1 算法说明1
clear
n=[600:10:4000];
Tq=-19.313+295.27*(n/1000)-165.44*(n/1000).^2+40.874*(n/1000).^3-3.8445*(n/1000).^4;
m=4080;g=9.8;
G=m*g;
ig=[6.17 2.769 1.644 1.00 0.793];
nT=0.85;r=0.367;f=0.013;CDA=2.77;i0=5.83;
L=3.2;a=2;hg=0.9;If=0.218;Iw1=1.798;Iw2=3.598;
ua1=0.377*r*n/ig(1)/i0;
ua2=0.377*r*n/ig(2)/i0;
ua3=0.377*r*n/ig(3)/i0;
ua4=0.377*r*n/ig(4)/i0;
ua5=0.377*r*n/ig(5)/i0;
Pe1=Tq.*ig(1)*i0.*ua1./(3600*r);
Pe2=Tq.*ig(2)*i0.*ua2./(3600*r);
Pe3=Tq.*ig(3)*i0.*ua3./(3600*r);
Pe4=Tq.*ig(4)*i0.*ua4./(3600*r);
Pe5=Tq.*ig(5)*i0.*ua5./(3600*r);
ua=[0:0.35:119];
Ff=G*f;
Fw=CDA*ua.^2/21.15;
Pf=Ff*ua/3600;
Pw=Fw.*ua/3600;
Pe0=(Pf+Pw)./nT;
Pe=max(Pe1);
plot(ua1,Pe1,ua2,Pe2,ua3,Pe3,ua4,Pe4,ua5,Pe5,ua,Pe0,ua,Pe);
axis([0 119 0 100]);
title('第六组汽车功率平衡图');
xlabel('ua(km/h)');
ylabel('Pe(kw)');
gtext('1'),gtext('2'),gtext('3'),gtext('4'),gtext('5'),gtext('(Pf+Pw)/et'),gtext('Pe');
在同一图形中画出各档位下的功率与总阻力功率的图形。
确定各档位下的转速及功率。
输入拟合的转矩表达式及各项汽车基本参数。
表示出空气阻力及滚动阻力及总阻力功率

2.3.2 算法说明2
clear
n=600:1:4000;
m=4080;g=9.8;
G=m*g;
ig=[5.56 2.769 1.644 1.00 0.793];
nT=0.85;r=0.367;f=0.013;CDA=2.77;i0=6.17;
L=3.2;a=2;hg=0.9;If=0.218;Iw1=1.798;Iw2=3.598;
n0=[815 1207 1614 2012 2603 3006 3403 3804];
B00=[1326.8 1354.7 1284.4 1122.9 1141.0 1051.2 1233.9 1129.7];
B10=[-416.46 -303.98 -189.75 -121.59 -98.893 -73.714 -84.478 -45.291];
B20=[72.379 36.657 14.524 7.0035 4.4763 2.8593 2.9788 0.71113];
B30=[-5.8629 -2.0553 -0.51184 -0.18517 -0.091077 -0.05138 -0.047449 -0.00075215];
B40=[0.17768 0.043072 0.0068164 0.0018555 0.00068906 0.00035032 0.00028230 -0.000038568];
B0=spline(n0,B00,n);
B1=spline(n0,B10,n);
B2=spline(n0,B20,n);
B3=spline(n0,B30,n);
B4=spline(n0,B40,n);
Ff=G*f;
ua4=0.377*r*n/ig(4)/i0;
ua5=0.377*r*n/ig(5)/i0;
Fz4=Ff+CDA*(ua4.^2)/21.15;
Fz5=Ff+CDA*(ua5.^2)/21.15;
Pe4=Fz4.*ua4./(nT*3.6*1000);
Pe5=Fz5.*ua5./(nT*3.6*1000);
for i=1:1:3401
b4(i)=B0(i)+B1(i)*Pe4(i)+B2(i)*Pe4(i).^2+B3(i)*Pe4(i).^3+B4(i)*Pe4(i).^4;
b5(i)=B0(i)+B1(i)*Pe5(i)+B2(i)*Pe5(i).^2+B3(i)*Pe5(i).^3+B4(i)*Pe5(i).^4;
end
pg=7.0;
Q4=Pe4.*b4./(1.02.*ua4.*pg);
Q5=Pe5.*b5./(1.02.*ua5.*pg);
plot(ua4,Q4,ua5,Q5);
axis([0 100 10 30]);
title('第六组最高档与次高档等速百公里油耗曲线');
xlabel('ua(km/h)');
ylabel('百公里油耗（L/100km）');
gtext('4'),gtext('5');

各档车速对应油耗
由转速求车速
阻力功率
有效燃油消耗
耗油量

2.3.3 算法说明3
第四问程序
function y=jiasushijian(i0) %求加速时间的处理函数
n1=linspace(0,5000); %先求各个档位的驱动力
nmax=4000;nmin=600;r=0.367;yita=0.85;CDA=2.77;f=0.013;G=(4080)*9.8;ig=[6.09,3.09,1.71,1.00];%i0=5.83
for i=1:1:4 %i为档数
i0=6.17;
uamax(i)=chesu(nmax,r,ig(i),i0); %计算各个档位的最大速度与最小速度
uamin(i)=chesu(nmin,r,ig(i),i0);
ua(i,:)=linspace(uamin(i),uamax(i),100);
n(i,:)=zhuansu(ua(i,:),r,ig(i),i0); %计算各个档位的转速范围
Ttq(i,:)=zhuanju(n(i,:)); %求出各档位的转矩范围
Ft(i,:)=qudongli(Ttq(i,:),ig(i),i0,yita,r); %求出驱动力
F(i,:)=f*G+CDA*(ua(i,:).^2)/21.15; %求出滚动阻力和空气阻力的和
delta(i,:)=1+(1.798+3.598+0.218*(ig(i)^2)*(i0^2)*yita)/(3880*r^2); %求转动质量换算系数
a(i,:)=1./(delta(i,:).*3880./(Ft(i,:)-F(i,:))); %求出加速度
F2(i,:)=Ft(i,:)-F(i,:);
end
%下面分各个档位进行积分，求出加速时间
temp1(1,:)=ua(2,:)/3.6;
temp1(2,:)=1./a(2,:);
n1=1;
for j1=1:1:100
if ua(3,j1)>max(ua(2,:))&&ua(3,j1)<=70
temp2(1,n1)=ua(3,j1)/3.6;
temp2(2,n1)=1./a(3,j1);
n1=n1+1;
end
end
n2=1;
for j1=1:1:100
if ua(4,j1)>max(ua(3,:))&&ua(4,j1)<=70;
temp3(1,n2)=ua(4,j1)/3.6;
temp3(2,n2)=1./a(4,j1);
n2=n2+1;
end
end
y=temp1(1,1)*temp1(2,1)+qiuji(temp1(1,:),temp1(2,:))+qiuji(temp2(1,:),temp2(2,:))+qiuji(temp3(1,:),temp3(2,:));
end

function ua=chesu(n,r,ig,i0); %由转速计算车速
ua=0.377*r.*n/(ig*i0);
end

function n=zhuansu(ua,r,ig,i0); %求转速
n=ig*i0.*ua./(0.377*r);
end

function y=zhuanju(n); %求转矩函数
y=-19.313+295.27.*(n./1000)-165.44.*(n./1000).^2+40.874.*(n./1000).^3-3.8445.*(n./1000).^4;
end

function y=qudongli(Ttq,ig,i0,yita,r); %求驱动力函数
y=(ig*i0*yita.*Ttq)/r;
end

function p=qiuji(x0,y0) %求积分函数
n0=size(x0);
n=n0(2);
x=linspace(x0(1),x0(n),200) ;
y=spline(x0,y0,x); %插值
% figure;plot(x,y);
p=trapz(x,y) ;
