二次供水水箱管道安装要求有哪些？
二次供水水箱管道安装要求有哪些？

一、进水管
1.如为利用室外给水管道水压力直接进水时，应装设与进水管径相同的浮球阀(或液压阀)一般不少于两个。
2.进水管口应高于最高水位面0.lm
3.进水管口如为淹没式时，进水管上应装设真空破坏装置。
二、出水管
1.出水管与进水管为同一条管道时。出水管上应装设止回阀。
2.用水量大且用水时间集中的用水部门(如冷却塔补给水、加热设备供水管、消防用水等)应单独设置.
3.生活给水出水管口，应高于最低水位面0.1~0.15m。为保证消防水量不被动用，其出水管应在消防水位面处开价25虹吸破坏孔.做法见本措施图2.1.7,
三、滋水管
1.管径应按最大流人量计算确定，并宜比进水管大一级。水管上不得装设阀门。
2.滋水管管口应高于箱内最高水位0.05m.
3.滋水管出口应装设网罩。网罩构造为长度为200mm短管、管壁开设孔径为10mm.孔距为20mm，且一端管口封堵，外用18目铜或不锈钢丝网包扎牢固。防止小动物爬人箱内。
4.滋水管不得与排水系统的管道直接连接。

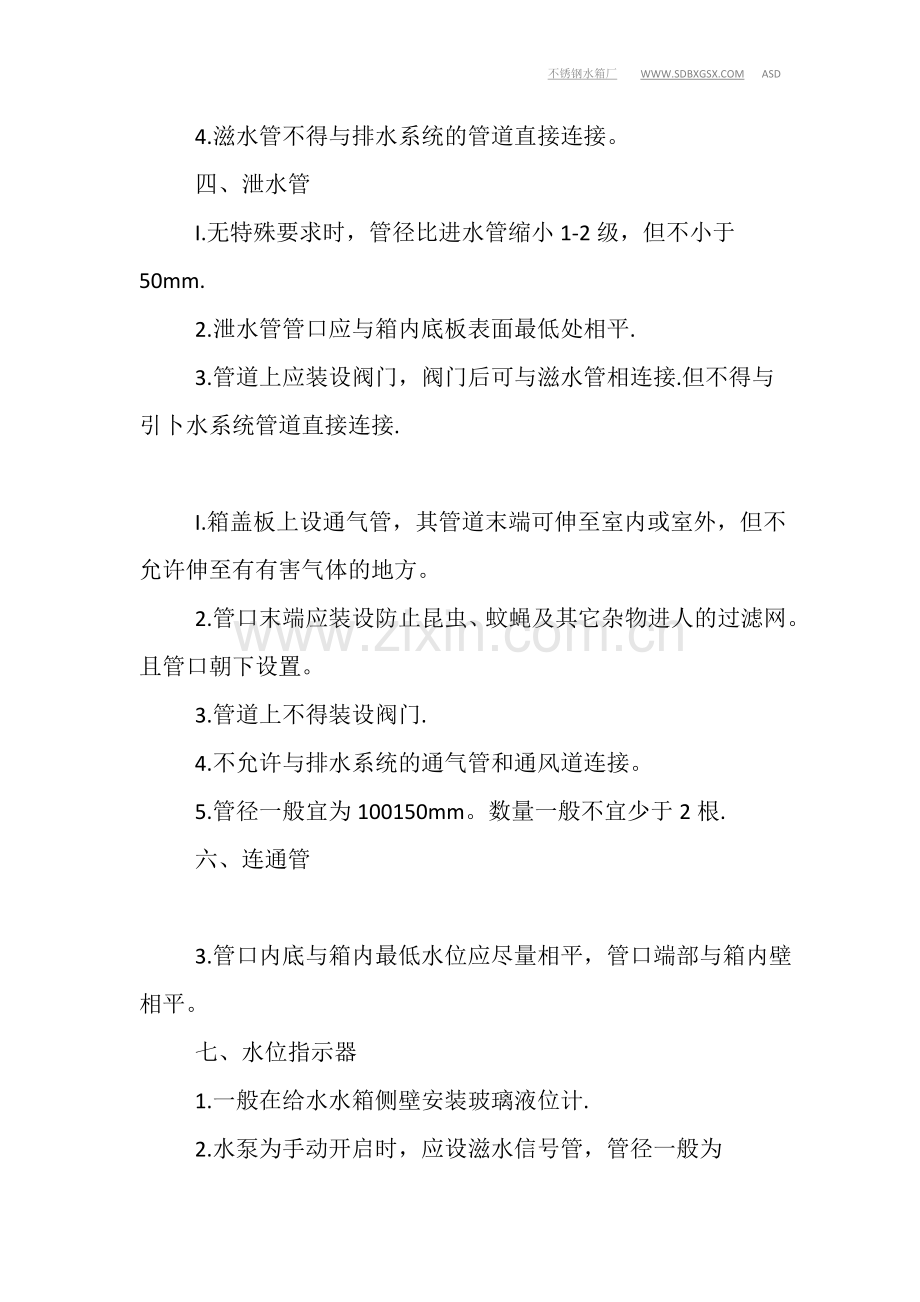

四、泄水管
I.无特殊要求时，管径比进水管缩小1-2级，但不小于50mm.
2.泄水管管口应与箱内底板表面最低处相平.
3.管道上应装设阀门，阀门后可与滋水管相连接.但不得与引卜水系统管道直接连接.

I.箱盖板上设通气管，其管道末端可伸至室内或室外，但不允许伸至有有害气体的地方。
2.管口末端应装设防止昆虫、蚊蝇及其它杂物进人的过滤网。且管口朝下设置。
3.管道上不得装设阀门.
4.不允许与排水系统的通气管和通风道连接。
5.管径一般宜为100150mm。数量一般不宜少于2根.
六、连通管

3.管口内底与箱内最低水位应尽量相平，管口端部与箱内壁相平。
七、水位指示器
1.一般在给水水箱侧壁安装玻璃液位计.
2.水泵为手动开启时，应设滋水信号管，管径一般为15mm.
3.水位电讯管管径不小于50mm。一般设在水箱顶板上。
4.水泵升压进水时，开泵水位应高于最低水位200mm;停泵水位应低于滋流水位不小于100mm.
