纯净水设备技术参数分析
　　纯净水工程报价方案
　　技术参数
　　1、生产工艺：单级RO
　　2.生产设备产水量：终端产水量大于0.5T/小时(25℃)
　　3.技术要求：一级反渗透产水脱盐率大于98.5%;
　　产水电导率小于10µS/cm，
　　4.水源为市政自来水，压力大于0.5kg/cm²
　　二、纯净水设备系统工艺流程
　　A.根据甲方的要求、确定工艺如下：
　　整个工艺系统包括三大部分：预处理系统、反渗透脱盐系统。原水经过原水泵进入预处理系统，经多介质过滤器、活性炭过滤器、自动软化装置、自动加药泵加入阻垢剂后预处理出水，再经过保安过滤器进入高压泵送到反渗透装置进行脱盐，反渗透产水送往纯水箱。纯水箱中的纯水经输送泵送往用水点，并且装有压力控制系统，可根据用水点的开启自动控制输送泵的启停。
　　B.各工艺系统描述

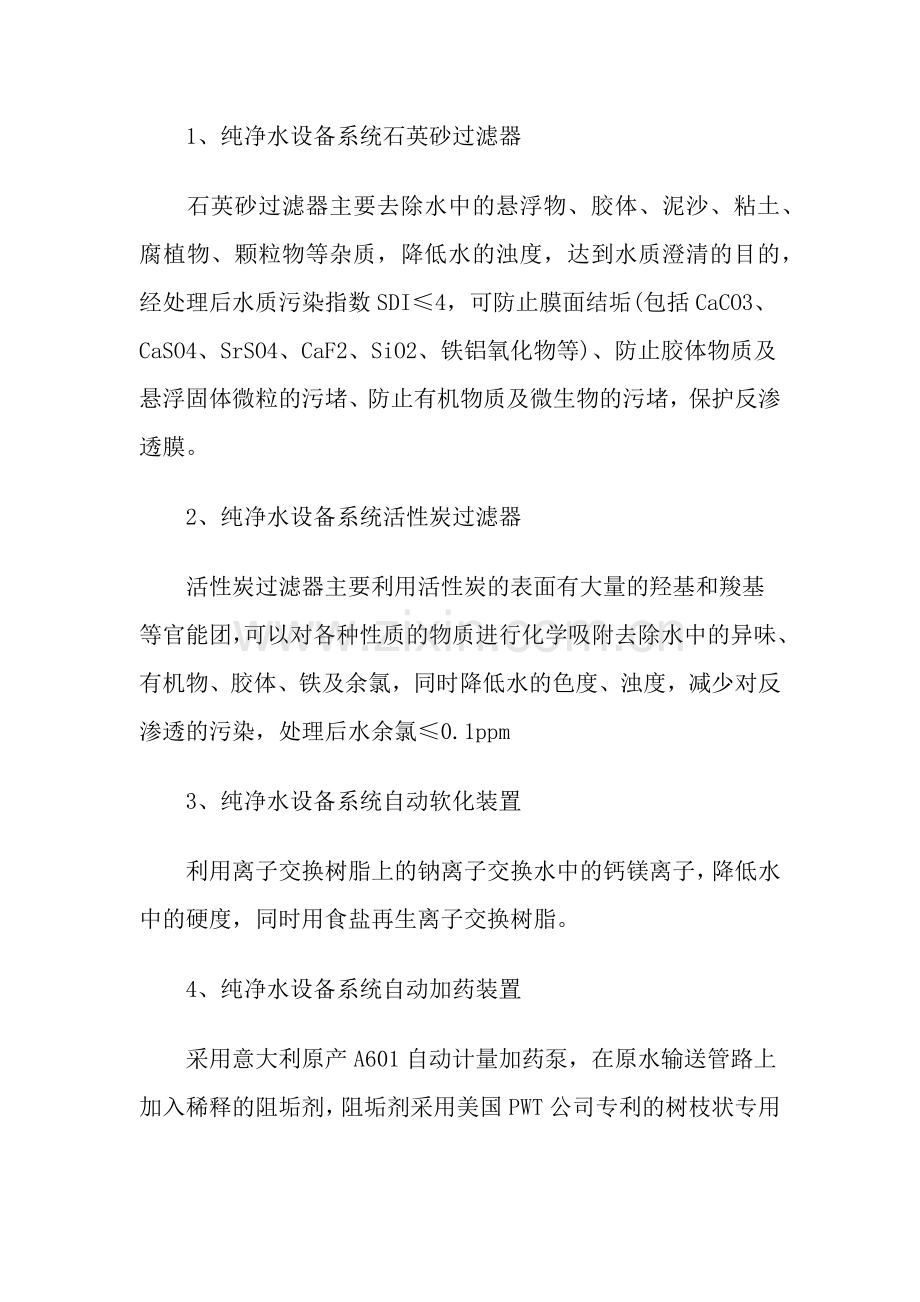

　　1、纯净水设备系统石英砂过滤器
　　石英砂过滤器主要去除水中的悬浮物、胶体、泥沙、粘土、腐植物、颗粒物等杂质，降低水的浊度，达到水质澄清的目的，经处理后水质污染指数SDI≤4，可防止膜面结垢(包括CaCO3、CaSO4、SrSO4、CaF2、SiO2、铁铝氧化物等)、防止胶体物质及悬浮固体微粒的污堵、防止有机物质及微生物的污堵，保护反渗透膜。
　　2、纯净水设备系统活性炭过滤器
　　活性炭过滤器主要利用活性炭的表面有大量的羟基和羧基等官能团，可以对各种性质的物质进行化学吸附去除水中的异味、有机物、胶体、铁及余氯，同时降低水的色度、浊度，减少对反渗透的污染，处理后水余氯≤0.1ppm
　　3、纯净水设备系统自动软化装置
　　利用离子交换树脂上的钠离子交换水中的钙镁离子，降低水中的硬度，同时用食盐再生离子交换树脂。
　　4、纯净水设备系统自动加药装置
　　采用意大利原产A601自动计量加药泵，在原水输送管路上加入稀释的阻垢剂，阻垢剂采用美国PWT公司专利的树枝状专用反渗透膜阻垢剂，可有效防止CaSO4等各种金属盐结垢及胶体结垢，延长反渗透膜的清洗时间。
　　5、纯净水设备系统保安过滤器
　　采用5微米的聚丙烯缠绕纤维滤芯为过滤元件，主要是为去除前处理系统未去除干净的大于5微米的颗粒，截留前处理流失的滤料，从而保护RO膜少受污染。滤芯能否达到正常使用条件，将影响到膜的正常工作条件。
　　6、反渗透系统
　　包括高压泵、反渗透膜、膜壳、清洗系统及相关的管道、阀门、测量仪表等。反渗透膜采用美国海德能公司生产的ESPA超低压复合膜元件，一级脱盐率在98%以上，反渗透产水电导率小于20µS/cm。反渗透膜元件由三层的薄膜复合，表面层为芳香聚铣胺材质，厚度约为2000埃，并由一层微孔聚砜层支撑，可承受高压力， 对机械张力及化学侵蚀具较好抵抗性，该组件具有较大的膜面积370英尺2，相对较大的产水通量。
　　压力膜管选用SS-4040型压力膜管，该压力膜管是不锈钢304材质具有抗腐蚀性，耐压300psi(2.1MPa),管内壁光滑装卸方便等特点。
　　高压泵采用杭州南方不锈钢立式高压泵，型号CDL3,流量为3m3/h，扬程160m，功率为3KW。该泵为全不锈钢结构，不需加油保养，具有体积小，高效率，低噪声等特点。
　　7、压力输送系统
　　纯水箱的纯水经压力输送系统送往用水点，当用水点不用水时，管道压力达到3kg时，输送泵自动停止，反之，自动启动。
　　C. 工艺特点
　　本项目的工艺系统特点在于：
　　反渗透除盐系统制水成本低、出水水质好，提高了水源水质变化的适应性和出水质量的可靠性。
　　采用高效预处理系统，保证了反渗透进水的生物稳定性，减缓了后续反渗透膜的污染。同时预处理设备可进行反冲洗再生，保证了预处理系统的运行稳定性和可调配性。
　　活性炭为高效吸附材料。具有微孔结构高度发达，吸附容量高，脱、吸附速度快，净化效果好的特点。
　　高压泵系统装设延时起动，防膜组件受高压水的冲击的问题。
　　选用的超低压抗污染反渗透膜具有低压、高通量、高脱盐率和耐污染性的特点。
　　反渗透采用缓时启动和关机控制，可显著减小系统启动关机对反渗透膜的损伤。
　　反渗透浓水部分回用于预处理反冲洗，符合节水要求。
　　系统主要配件采用进口配件，稳定性强。
　　停开机时反渗透浓水可自动冲洗反渗透膜，延长反渗透膜使用寿命。
配有清洗装置，可清洗反渗透膜。
　　三、纯净水设备系统报价
　　系统总报价:人民币38,000元(含运费、普通发票及安装调试)
　　另：1吨/小时报价人民币 55,000元(含运费、普通发票及安装调试)
　　四、纯净水设备系统技术培训与服务
　　1.派遣技术人员到用户现场安装、调试及全套系统的启动
　　2.负责对用户人员的技术培训，详细解释有关的水处理技术的基本原理、工艺流程、操作过程、设备的维护与保养、故障的排除。
　　3.设备整机保修期为一年。保修期内因设备质量问题引起的故障，我方免费维修或更换损坏零件。
　　五、纯净水设备系统交货期
　　合同生效后10天内交货。
　　六、纯水系统配置配置单

序号
设备名称
设备规格
数量
产地
1
原水泵
材质：不锈钢CHI2-40
1台
杭州南方
2
石英砂过滤系统

1套
本厂

过滤罐
材质：玻璃钢
Φ250*1600
1个
北京
自动多路控制系统
5000SE
1套
美国富来
过滤介质
精致石英砂
配量
北京
布水器
材质：PVC
1套
国产
3
活性炭过滤系统

1套
本厂

过滤罐
材质：玻璃钢
Φ250*1600
1个
北京
自动多路控制系统
5000SE
1套
美国富来
过滤介质
果壳活性炭
配量
承德
布水器
材质：PVC
1套
国产
4
自动软化系统

1套
本厂

过滤罐
材质：玻璃钢
Φ250*1600

自动控制系统
5000SE
1套
美国富来

阳离子树脂

配量
英国漂莱特

盐箱
100L
1只
国产
5
自动加药装置

1套

阻垢剂
1号PE水箱
11KG
美国BWT

自动计量加药泵
AC601
1套
意大利

药箱
Φ300*h600mm
1个
北京
6
保安过滤器
Φ200*h500mm，不锈钢
1个
国产
7
反渗透系统

1套

反渗透膜组件
型号：ESPA－2-4040
2只
美国海德能
高压泵
型号：CDLF2-130
1只
杭州南方
膜端连接件
材质;不锈钢
2只
进口

压力容器
型号：4040xl
材质：不锈钢
2只
合资
流量计
型号：1—30GPM
4
国产
电导率仪
型号：CM-230
1
石家庄
埋入式压力表
型号：0－35KG
4
合资
低压保护开关
型号：0－5KG
1
国产
高压保护开关
型号：0－30KG
1
国产
电磁阀

2
德国
8
纯水箱
容积：1T
材质：PE
1
国产
9
控制系统
部分进口元件
1套
爱思泰克
10
相关管件

1套
台湾协羽

该技术资料由莱特莱德武汉纯净水设备厂家提供
