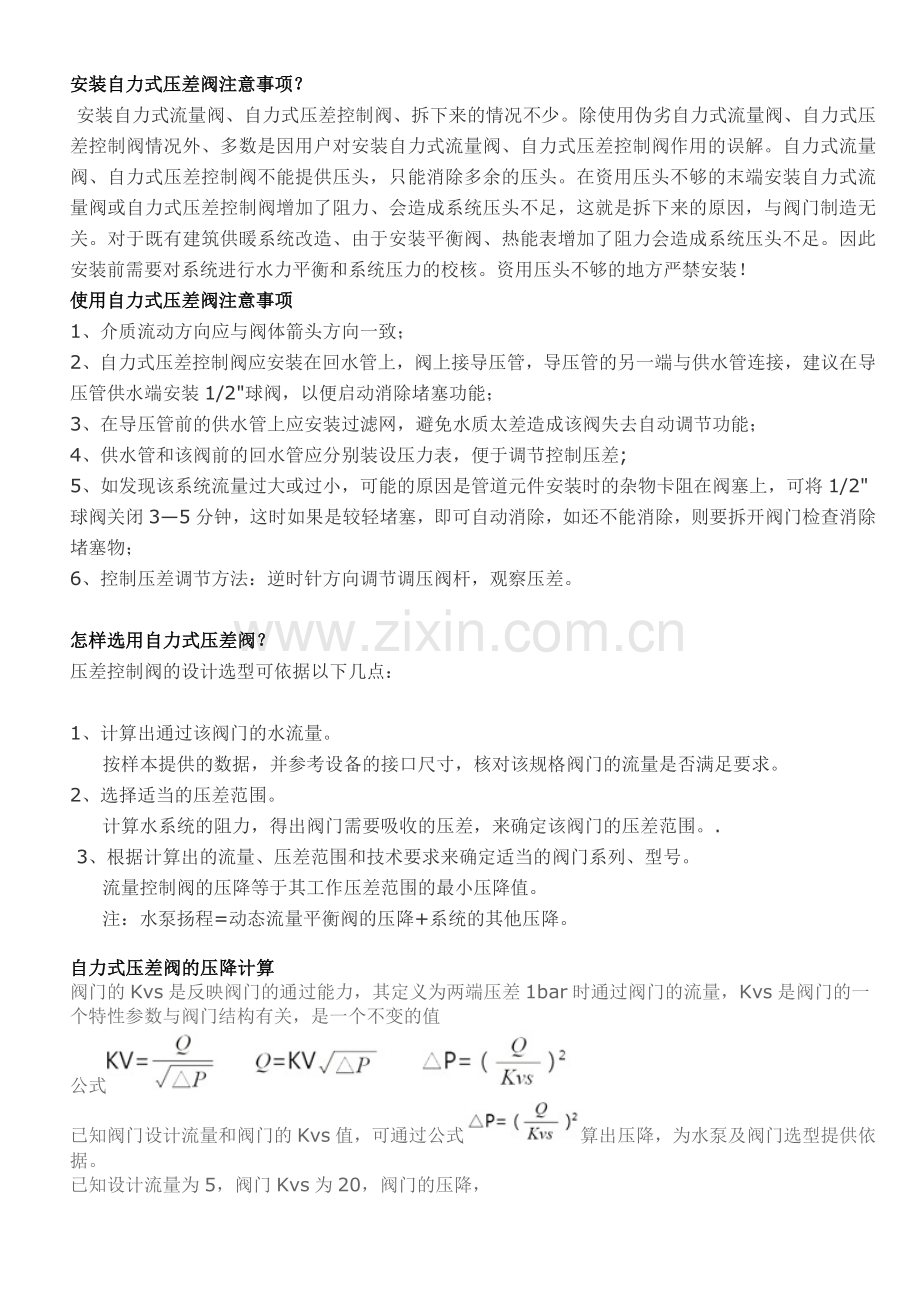

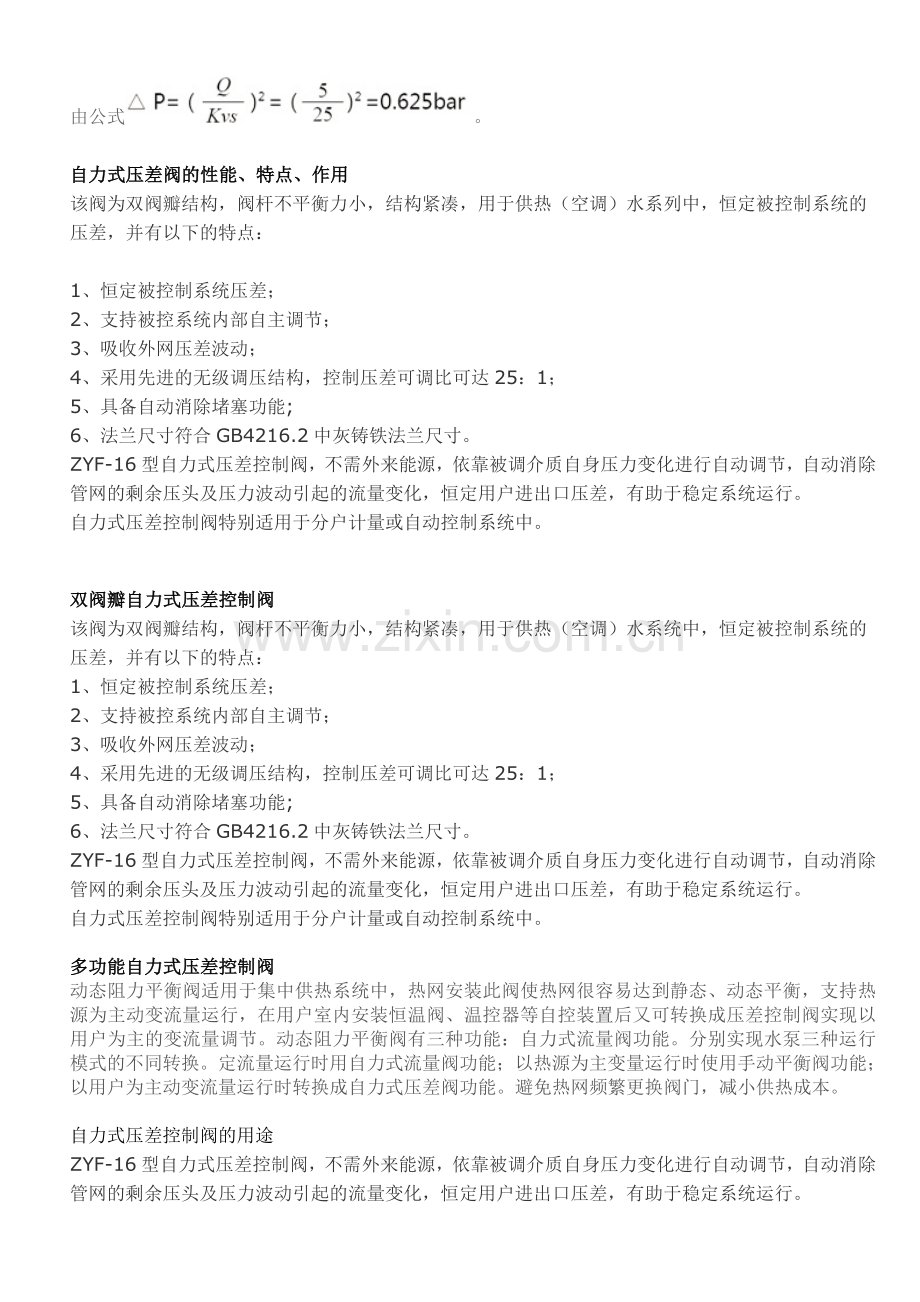

安装自力式压差阀注意事项.doc

安装自力式压差阀注意事项？
 安装自力式流量阀、自力式压差控制阀、拆下来的情况不少。除使用伪劣自力式流量阀、自力式压差控制阀情况外、多数是因用户对安装自力式流量阀、自力式压差控制阀作用的误解。自力式流量阀、自力式压差控制阀不能提供压头，只能消除多余的压头。在资用压头不够的末端安装自力式流量阀或自力式压差控制阀增加了阻力、会造成系统压头不足，这就是拆下来的原因，与阀门制造无关。对于既有建筑供暖系统改造、由于安装平衡阀、热能表增加了阻力会造成系统压头不足。因此安装前需要对系统进行水力平衡和系统压力的校核。资用压头不够的地方严禁安装！
使用自力式压差阀注意事项
1、介质流动方向应与阀体箭头方向一致；
2、自力式压差控制阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1/2"球阀，以便启动消除堵塞功能；
3、在导压管前的供水管上应安装过滤网，避免水质太差造成该阀失去自动调节功能；
4、供水管和该阀前的回水管应分别装设压力表，便于调节控制压差;
5、如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阻在阀塞上，可将1/2"球阀关闭3—5分钟，这时如果是较轻堵塞，即可自动消除，如还不能消除，则要拆开阀门检查消除堵塞物；
6、控制压差调节方法：逆时针方向调节调压阀杆，观察压差。

怎样选用自力式压差阀？
压差控制阀的设计选型可依据以下几点：

1、计算出通过该阀门的水流量。
     按样本提供的数据，并参考设备的接口尺寸，核对该规格阀门的流量是否满足要求。
2、选择适当的压差范围。
     计算水系统的阻力，得出阀门需要吸收的压差，来确定该阀门的压差范围。.
 3、根据计算出的流量、压差范围和技术要求来确定适当的阀门系列、型号。
     流量控制阀的压降等于其工作压差范围的最小压降值。
     注：水泵扬程=动态流量平衡阀的压降+系统的其他压降。

自力式压差阀的压降计算
阀门的Kvs是反映阀门的通过能力，其定义为两端压差1bar时通过阀门的流量，Kvs是阀门的一个特性参数与阀门结构有关，是一个不变的值
公式
已知阀门设计流量和阀门的Kvs值，可通过公式算出压降，为水泵及阀门选型提供依据。
已知设计流量为5，阀门Kvs为20，阀门的压降，
由公式。

自力式压差阀的性能、特点、作用
该阀为双阀瓣结构，阀杆不平衡力小，结构紧凑，用于供热（空调）水系列中，恒定被控制系统的压差，并有以下的特点：

1、恒定被控制系统压差；
2、支持被控系统内部自主调节；
3、吸收外网压差波动；
4、采用先进的无级调压结构，控制压差可调比可达25：1；
5、具备自动消除堵塞功能;
6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。
ZYF-16型自力式压差控制阀，不需外来能源，依靠被调介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量变化，恒定用户进出口压差，有助于稳定系统运行。
自力式压差控制阀特别适用于分户计量或自动控制系统中。

双阀瓣自力式压差控制阀
该阀为双阀瓣结构，阀杆不平衡力小，结构紧凑，用于供热（空调）水系统中，恒定被控制系统的压差，并有以下的特点：
1、恒定被控制系统压差；
2、支持被控系统内部自主调节；
3、吸收外网压差波动；
4、采用先进的无级调压结构，控制压差可调比可达25：1；
5、具备自动消除堵塞功能;
6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。
ZYF-16型自力式压差控制阀，不需外来能源，依靠被调介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量变化，恒定用户进出口压差，有助于稳定系统运行。
自力式压差控制阀特别适用于分户计量或自动控制系统中。

多功能自力式压差控制阀
动态阻力平衡阀适用于集中供热系统中，热网安装此阀使热网很容易达到静态、动态平衡，支持热源为主动变流量运行，在用户室内安装恒温阀、温控器等自控装置后又可转换成压差控制阀实现以用户为主的变流量调节。动态阻力平衡阀有三种功能：自力式流量阀功能。分别实现水泵三种运行模式的不同转换。定流量运行时用自力式流量阀功能；以热源为主变量运行时使用手动平衡阀功能；以用户为主动变流量运行时转换成自力式压差阀功能。避免热网频繁更换阀门，减小供热成本。

自力式压差控制阀的用途
ZYF-16型自力式压差控制阀，不需外来能源，依靠被调介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量变化，恒定用户进出口压差，有助于稳定系统运行。

自力式压差控制阀特别适用于分户计量或自动控制系统中。

自力式压差控制阀使用注意事项
1、介质流动方向应与阀体箭头方向一致；
2、自力式压差控制阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1/2"球阀，以便启动消除堵塞功能；
3、在导压管前的供水管上应安装过滤网，避免水质太差造成该阀失去自动调节功能；
4、供水管和该阀前的回水管应分别装设压力表，便于调节控制压差;
5、如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阻在阀塞上，可将1/2"球阀关闭3—5分钟，这时如果是较轻堵塞，即可自动消除，如还不能消除，则要拆开阀门检查消除堵塞物；
6、控制压差调节方法：逆时针方向调节调压阀杆，观察压差。

自力式压差控制阀的选用
压差控制阀的设计选型可依据以下几点：

1、计算出通过该阀门的水流量。
     按样本提供的数据，并参考设备的接口尺寸，核对该规格阀门的流量是否满足要求。
2、选择适当的压差范围。
     计算水系统的阻力，得出阀门需要吸收的压差，来确定该阀门的压差范围。
 3、根据计算出的流量、压差范围和技术要求来确定适当的阀门系列、型号。
     流量控制阀的压降等于其工作压差范围的最小压降值。
     注：水泵扬程=动态流量平衡阀的压降+系统的其他压降。
安装自力式流量阀注意事项
 安装自力式流量阀、自力式压差控制阀、拆下来的情况不少。除使用伪劣自力式流量阀、自力式压差控制阀情况外、多数是因用户对安装自力式流量阀、自力式压差控制阀作用的误解。自力式流量阀、自力式压差控制阀不能提供压头，只能消除多余的压头。在资用压头不够的末端安装自力式流量阀或自力式压差控制阀增加了阻力、会造成系统压头不足，这就是拆下来的原因，与阀门制造无关。对于既有建筑供暖系统改造、由于安装平衡阀、热能表增加了阻力会造成系统压头不足。因此安装前需要对系统进行水力平衡和系统压力的校核。资用压头不够的地方严禁安装！

使用自力式流量阀注意事项
1．介质流动方向应与阀体的流向箭头一致。
2．安装后根据与其串联管路的需求设定流量。
3．检查阀门两端的压差是否在工作压差范围。
4．尽可能避免阀门在最小流量状态下工作。

怎样选用自力式流量阀
自力式流量阀的设计选型可依据以下几点：

1、计算出通过该阀门的水流量。
     按样本提供的数据，并参考设备的接口尺寸，核对该规格阀门的流量是否满足要求。
2、选择适当的压差范围。
     计算水系统的阻力，得出阀门需要吸收的压差，来确定该阀门的压差范围。.
 3、根据计算出的流量、压差范围和技术要求来确定适当的阀门系列、型号。
     流量控制阀的压降等于其工作压差范围的最小压降值。
     注：水泵扬程=动态流量平衡阀的压降+系统的其他压降。
自力式流量阀的压降计算
阀门的Kvs是反映阀门的通过能力，其定义为两端压差1bar时通过阀门的流量，Kvs是阀门的一个特性参数与阀门结构有关，是一个不变的值
公式
已知阀门设计流量和阀门的Kvs值，可通过公式算出压降，为水泵及阀门选型提供依据。
已知设计流量为5，阀门Kvs为20，阀门的压降，
由公式。

自力式流量阀的性能、特点、作用
1.可按设计或实际要求设定流量， 能自动消除系统的压差波动，保持流量不变。
2.克服系统冷热不均现象，提高供热（供冷）质量。
3.彻底解决近端压差大，远端压差小的矛盾。
4.减少系统循环水量，降低系统阻力。
5.减少设计工作量，不需要对管网进行繁琐的水力平衡计算。
6.降低调网难度，把复杂的调网工作简化为简单的流量分配。
7.免除多热源管网热源切换时的流量再分配工作。
8.流量显示值均为测试台上随机标定，流量（m3/h）。
自力式流量阀是一种直观简便的流量调节控制装置，管网中应用自力式流量阀可直接根据设计来设定流量，阀门可在水作用下，自动消除管线的剩余压头及压力波动所引起的流量偏差，无论系统压力怎样变化均保持设定流量不变，该阀这些功能使管网流量调节一次完成，把调网工作变为简单的流量分配，有效的解决管网的水力失调。自力式流量阀主要应用于：集中供热（冷）等水系统中，使管网流量按需分配，消除水系统水力失调，解决冷热不均问题，可节能、节电15%-20%。

动态阻力平衡阀
动态阻力平衡阀适用于集中供热系统中，热网安装此阀使热网很容易达到静态、动态平衡，支持热源为主动变流量运行，在用户室内安装恒温阀、温控器等自控装置后又可转换成压差控制阀实现以用户为主的变流量调节。
动态阻力平衡阀有三种功能：自力式流量阀功能。分别实现水泵三种运行模式的不同转换。定流量运行时用自力式流量阀功能；以热源为主变量运行时使用手动平衡阀功能；以用户为主动变流量运行时转换成自力式压差阀功能。避免热网频繁更换阀门，减小供热成本。

自力式流量控制阀使用注意事项
1.介质流动方向应与阀体的流向箭头一致。
2.安装后根据与其串联管路的需求设定流量。
3.检查阀门两端的压差是否在工作差范围。
4.尽可能避免阀门在最小流量状态下工作。

自力式流量控制阀的选用
流量控制阀的选型可以依据以下几点：
1、计算出通过该阀门的水流量。
     按样本提供的数据，并参考设备的接口尺寸，核对该规格阀门的流量是否满足要求。
2、选择适当的压差范围。
     计算水系统的阻力，得出阀门需要吸收的压差，来确定该阀门的压差范围。
 3、根据计算出的流量、压差范围和技术要求来确定适当的阀门系列、型号。
     流量控制阀的压降等于其工作压差范围的最小压降值。
     注：水泵扬程=动态流量平衡阀的压降+系统的其他压降。

自力式流量控制阀不适用于变流量运行模式
自力式流量控制阀只能适用于定流量的质调节系统不适合变流量运行模式原因：
1、会产生动态水力失调。当系统进行以热源为主动变流量调节时，或者说通过其他手段（变频、减少循环泵数量、换小循环泵等）减小系统的流量时，管网的压力会减小，热网由于压力的变小，近端用户自力式流量控制阀自动阀芯就会开大，维持原来的流量恒定。由于流量阀这种特殊的构造、流量变化使得管段的特性阻力数S值发生变化，网路的总特性阻力数也会随之改变，总流量在各管段中的分配比例也相应地发生变化。近端用户和远端用户不能随着总流量变化而等比变化。流量变化只是远端用户的流量变化。这就势必会造成热网的动态水力失调，远端用户达不到用热要求。
2、当用户按要求自主调节室内温度时，自力式流量控制阀、阀后用户需要增加流量时，由于自力式流量控制阀的限制，流量增不上去；当阀后用户需要减少流量时，用户之间就会相互干扰，自力式流量控制阀就成了只能消耗水泵功率的无用阀。
3、   需要增加循环水量流量增不上去。循环水泵根据室外气候降低，需要增加循环水量时，用户流量由于自力式流量控制阀的控制，使用户的流量增不上去。所以，不管是以用户为主动变流量的热网还是以热源为主动变流量的热网都不能应用自力式流量控制阀。自力式流量控制阀只适用于定流量的质调节系统。
        目前许多供热企业选择变频、多泵、少泵、大泵、小泵实现变流量运行，热网水力平衡选用自力式流量控制阀是错误的。安装自力式流量控制阀的热网不能采用变流量运行模式。
安装自力式温控阀注意事项

自力式温度控制阀的性能、特点、作用
1.体积小、重量轻、安装简易
2.准确可靠寿命长
3.免维修式工作
4.调节设定简易
5.无源工作（无电源、气源正常工作）
6.无需昂贵的调试费用
7.阀体密封采用V型环高温密封组件，防止了阀杆过紧抱死或漏气的可能性。
YZW型自力式温度控制阀无需外界能源而进行温度自动调节。它适用于蒸汽、热水、热油等为介质的各种换热场合。广泛应用于供暖、空调、生活热水中的温度自动调节，以及特殊场合的温度自动调节，如化工、纺织、制药等生产工程。
自力式旁通压差控制阀的性能、特点及作用
恒定阀门两端及被控系统压差，支持用户系统变流量运行；
依靠压差自动工作无须外界动力；
可以直接显示控制压差；
可以直接设定控制压差；
控制压差调节灵敏，操作简单；
介质温度：0~150℃;
控制压差可调范围:0.05~0.6Mpa
控制压差误差≤±5%;
ZY-4M-16可视型自力式旁通压差控制阀（旁通压差阀）不需任何外来动力，依靠管网自身的压力工作。保持阀门两端的压差相对恒定。广泛用于中央空调集分水器之间，热力泵供回水之间。可有效保持设备不被损坏。可以替代电动旁通压差阀。
静态平衡阀的性能、特点及作用
1、优秀的调节性能；
2、优秀的截止功能；
3、精确到1/10圈的开启圈数显示；
4、理论流量特性曲线为等百分比（近似）特性，当阀权度为30-50%时，实际流量特性为线性；
5、具备开度锁定功能，非物业管理人员无法改变设定状态；
6、可方便有效地对压力、流量进行调节，配套智能仪表可方便地显示工作压差与流量，指导和记平衡调节方案；
7、聚四氟乙烯密封，密封性能可靠，使用寿命长；
8、根据其开度百分比和阀门前后压差，可计算通过阀门的流量；
9、内部元件用不锈钢、铜合金制造，抗锈蚀性能强；

10、内升降阀杆无须预留操作空间；
11、阀体材质：DN15-DN300为灰铸铁；DN350-DN600为碳素铸钢；DN15-DN32为锻压铜合金。
静态平衡阀是一种静态水力工况平衡用阀，它具有等百分比的流量特性曲线，适用于集中量调节，集中质调节及分阶段改变流量的量调节系统，当系统流量发生变化时，安装了数字锁定平衡阀的各支路，各用户的流量会按比例增大或减小，保持初调节时的流量分配方案。静态平衡阀还具有开度显示和开度锁定功能，在供暖和空调水系统中使用该阀，可达到节热节电的效果。

动态平衡电动调节阀的性能特点及作用
动态平衡电动调节阀的产品特点
1. 驱动器为直行程，互换性好
2. 流量特性曲线：直线/等百分比
3. 流量误差≦5%
4. 工作温度：0-150℃
DZLM动态平衡电动调节阀是动态平衡与电动调节一体化的产品，主要适用于暖通空调系统末端空调设备（如空调箱、新风机组、空气处理机）的温度控制，通过配置智能模块控制装置，可方便的对各环路的流量、温度进行自动控制，实现合理利用能量、节能降耗，智能化管理。应用此阀使末端设备只受标准控制信号的影响，而不受系统压力波动的影响，使系统调节更稳定、更节能，特别适用于系统负荷变化较大的变流量系统中。

动态平衡电动调节阀的产品优越性
DZLM动态平衡电动调节阀是动态平衡与电动调节一体化的产品，主要适用于暖通空调系统末端空调设备（如空调箱、新风机组、空气处理机）的温度控制，通过配置智能模块控制装置，可方便的对各环路的流量、温度进行自动控制，实现合理利用能量，节能降耗，智能化管理。应用此阀使末端设备只受标准控制信号的影响，而不受系统压力波动的影响，使系统调节更稳定、更节能，特别适用于系统负荷变化较大的变流量系统中。
动态平衡电动调节阀的产品优越性在于：
1.稳定：末端设备的流量变化不受系统压力波动的影响，流量变化不相互干扰。
2.节能：较传统的系统节能6-20%。
3.高效：大大地缩短了调试时间，系统运行具有高效率。
4.舒适：调控温度精度更高，比传统变流量系统更舒适。
自力式压差控制阀不适用以热源为主动变流量调节系统：
 自力式压差控制阀不适用以热源为主动变流量调节系统，当系统进行以热源为主动变流量调节（变频、减少循环泵数量、换小循环泵等）,减小系统的流量时，管网的压力会减小，热网近端用户由于压力的变小，压差阀自动阀芯就会开大，维持原来的压差恒定，流量不变没有变化，流量变化只是远端用户，使远端用户流量严重不足。近端用户和远端用户不能随着总流量变化而等比变化,不能保持水力平衡工况，热网出现动态水力失调。反之，循环水泵根据室外气温降低，需要增加循环水量时，用户阀门开度没有变化，用户压差由于自力式压差控制阀的控制，使用户的流量增不上去。所以自力式压差控制阀不适用以热源为主动变流量调节系统。
（2）自力式压差控制阀的选用：
1、计算出通过该阀门的水流量。
     按样本提供的数据，并参考设备的接口尺寸，核对该规格阀门的流量是否满足要求。

2、选择适当的压差范围。
     计算水系统的阻力，得出阀门需要吸收的压差，来确定该阀门的压差范围。.

3、根据计算出的流量、压差范围和技术要求来确定适当的阀门系列、型号。
     流量控制阀的压降等于其工作压差范围的最小压降值。
     注：水泵扬程=动态流量平衡阀的压降+系统的其他压降。

）自力式压差控制阀的压降计算：
公式 KV= Q=KV 2

已知阀门设计流量和阀门的Kvs值，可通过公式2 算出压降，为水泵及阀门选型提供依据。
（12）自力式压差控制阀用于变流量系统的讲法不确切？
（1）自力式压差控制阀不适用以热源为主动变流量调节系统，当系统进行以热源为主动变流量调节（变频、减少循环泵数量、换小循环泵等）,减小系统的流量时，管网的压力会减小，热网近端用户由于压力的变小，压差阀自动阀芯就会开大，维持原来的压差恒定，流量变化只是远端用户，使远端用户流量严重不足。近端用户和远端用户不能随着总流量变化而等比变化,不能保持水力平衡工况，热网出现动态水力失调。反之，循环水泵根据室外气温降低，需要增加循环水量时，用户阀门开度没有变化，用户压差由于自力式压差控制阀的控制，使用户的流量增不上去。所以自力式压差控制阀不适用以热源为主动变流量调节系统。
      （2）自力式压差控制阀适合以用户为主动变流量运行的热网。热网流量的变化取决于用户的用热要求，热源的变化与调控以用户为主，用户需要多少热量，热源就得提供多少热量。当用户室内温度达到设计值时，户内恒温阀自动关小，用户回水压力降低，压差增大，压差阀就会配合恒温阀工作，自动关小阀口来恒定用户压差。那么变频器根据所感知的用户需求，自动调节变频水泵运行，从而达到变流量节能运行。
总之，自力式压差控制阀适合以用户为主变流量的调节系统，不适合以热源为主动变流量调节系统。
