钢筋配料计算实例.doc

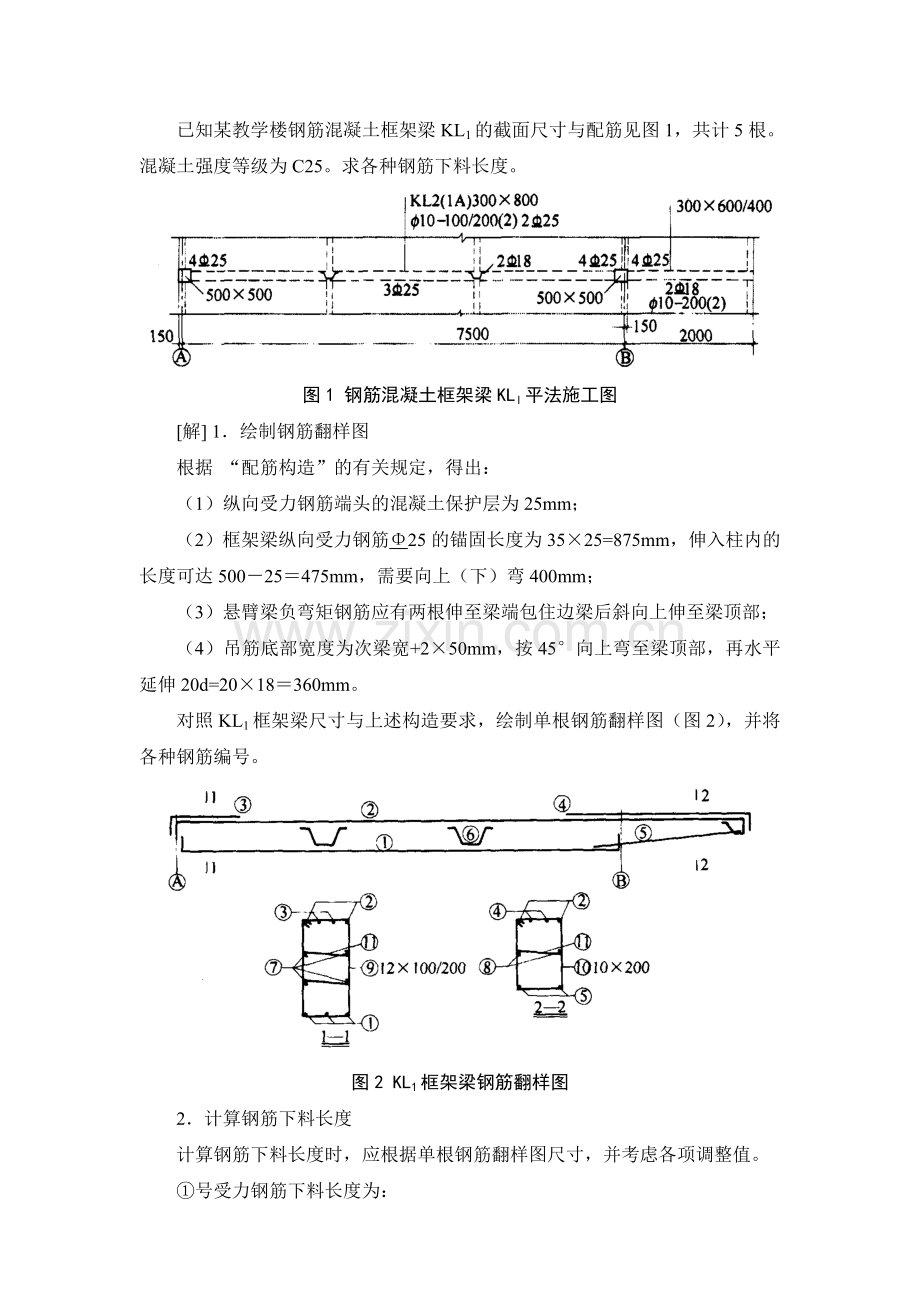

已知某教学楼钢筋混凝土框架梁KL1的截面尺寸与配筋见图1，共计5根。混凝土强度等级为C25。求各种钢筋下料长度。

图1 钢筋混凝土框架梁KLl平法施工图
[解] 1．绘制钢筋翻样图
根据 “配筋构造”的有关规定，得出：
（1）纵向受力钢筋端头的混凝土保护层为25mm；
（2）框架梁纵向受力钢筋Φ25的锚固长度为35×25=875mm，伸入柱内的长度可达500－25＝475mm，需要向上（下）弯400mm；
（3）悬臂梁负弯矩钢筋应有两根伸至梁端包住边梁后斜向上伸至梁顶部；
（4）吊筋底部宽度为次梁宽+2×50mm，按45°向上弯至梁顶部，再水平延伸20d=20×18＝360mm。
对照KL1框架梁尺寸与上述构造要求，绘制单根钢筋翻样图（图2），并将各种钢筋编号。

图2 KL1框架梁钢筋翻样图
2．计算钢筋下料长度
计算钢筋下料长度时，应根据单根钢筋翻样图尺寸，并考虑各项调整值。

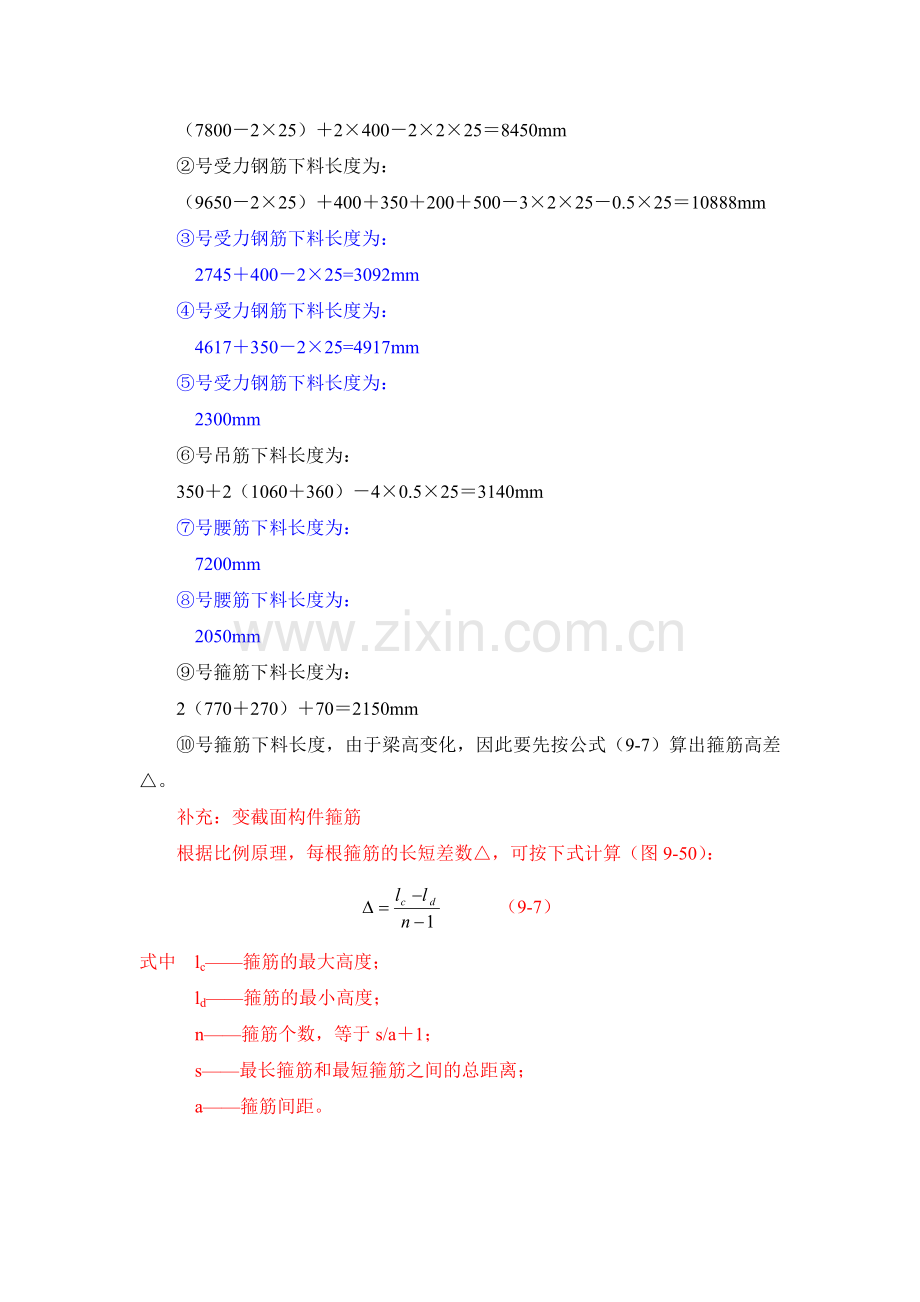

①号受力钢筋下料长度为：
（7800－2×25）＋2×400－2×2×25＝8450mm
②号受力钢筋下料长度为：
（9650－2×25）＋400＋350＋200＋500－3×2×25－0.5×25＝10888mm
③号受力钢筋下料长度为：
2745＋400－2×25=3092mm
④号受力钢筋下料长度为：
4617＋350－2×25=4917mm
⑤号受力钢筋下料长度为：
2300mm
⑥号吊筋下料长度为：
350＋2（1060＋360）－4×0.5×25＝3140mm
⑦号腰筋下料长度为：
7200mm
⑧号腰筋下料长度为：
2050mm
⑨号箍筋下料长度为：
2（770＋270）＋70＝2150mm
⑩号箍筋下料长度，由于梁高变化，因此要先按公式（9-7）算出箍筋高差△。
补充：变截面构件箍筋
根据比例原理，每根箍筋的长短差数△，可按下式计算（图9-50）：
（9-7）
式中 lc——箍筋的最大高度；
ld——箍筋的最小高度；
n——箍筋个数，等于s/a＋1；
s——最长箍筋和最短箍筋之间的总距离；
a——箍筋间距。

图9-50 变截面构件箍筋
箍筋根数n＝（1850－100）/200＋1＝10，箍筋高差△＝（570－370）/（10－1）＝22mm
⑩1号箍筋下料长度为：
（270＋570）×2＋70=1750mm
⑩2号箍筋下料长度为：
（270＋548）×2＋70=1706mm
⑩3号箍筋下料长度为：
（270＋526）×2＋70=1662mm
⑩4号箍筋下料长度为：
（270＋504）×2＋70=1618mm
⑩5号箍筋下料长度为：
（270＋482）×2＋70=1574mm
⑩6号箍筋下料长度为：
（270＋460）×2＋70=1530mm
⑩7号箍筋下料长度为：
（270＋437）×2＋70=1484mm
⑩8号箍筋下料长度为：
（270＋415）×2＋70=1440mm
⑩9号箍筋下料长度为：
（270＋393）×2＋70=1396mm
⑩10号箍筋下料长度为：
（270＋370）×2＋70=1350mm
11号单支箍下料长度为：
266＋3×8×2=314mm

每个箍筋下料长度计算结果列于表1。
钢筋配料单 表1
构件名称：KL1梁，5根
