第四期维修员培训资料

PE袋封口机其电路的工作原理和维修实例。

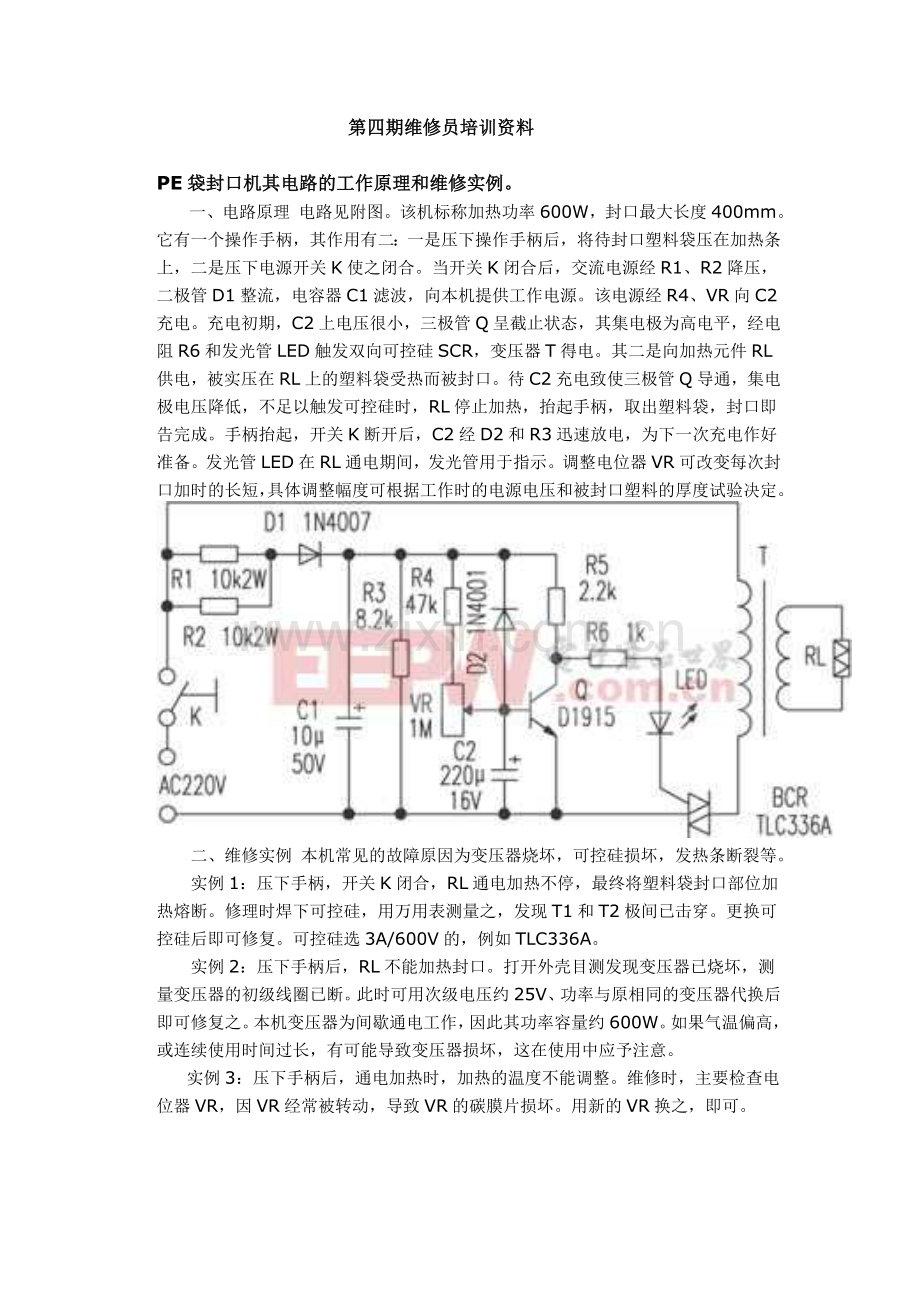

　　一、电路原理 电路见附图。该机标称加热功率600W，封口最大长度400mm。它有一个操作手柄，其作用有二：一是压下操作手柄后，将待封口塑料袋压在加热条上，二是压下电源开关K使之闭合。当开关K闭合后，交流电源经R1、R2降压，二极管D1整流，电容器C1滤波，向本机提供工作电源。该电源经R4、VR向C2充电。充电初期，C2上电压很小，三极管Q呈截止状态，其集电极为高电平，经电阻R6和发光管LED触发双向可控硅SCR，变压器T得电。其二是向加热元件RL供电，被实压在RL上的塑料袋受热而被封口。待C2充电致使三极管Q导通，集电极电压降低，不足以触发可控硅时，RL停止加热，抬起手柄，取出塑料袋，封口即告完成。手柄抬起，开关K断开后，C2经D2和R3迅速放电，为下一次充电作好准备。发光管LED在RL通电期间，发光管用于指示。调整电位器VR可改变每次封口加时的长短，具体调整幅度可根据工作时的电源电压和被封口塑料的厚度试验决定。
　　二、维修实例 本机常见的故障原因为变压器烧坏，可控硅损坏，发热条断裂等。
　　实例1：压下手柄，开关K闭合，RL通电加热不停，最终将塑料袋封口部位加热熔断。修理时焊下可控硅，用万用表测量之，发现T1和T2极间已击穿。更换可控硅后即可修复。可控硅选3A/600V的，例如TLC336A。
　　实例2：压下手柄后，RL不能加热封口。打开外壳目测发现变压器已烧坏，测量变压器的初级线圈已断。此时可用次级电压约25V、功率与原相同的变压器代换后即可修复之。本机变压器为间歇通电工作，因此其功率容量约600W。如果气温偏高，或连续使用时间过长，有可能导致变压器损坏，这在使用中应予注意。
实例3：压下手柄后，通电加热时，加热的温度不能调整。维修时，主要检查电位器VR，因VR经常被转动，导致VR的碳膜片损坏。用新的VR换之，即可。
实例4：压下手柄后，通电大但不加热。可能故障为，（1）发热丝断裂 检查发热丝与固定线耳处是否有断裂（2）拆下封口机查看加热丝固定柱上连接线是否松动或者脱落
实例5：压下手柄后，不通电。可能故障为，（1）手柄下微动开关未接通 （2）手柄未将微动开关压到位（3）保险烧坏（4）插座跳闸

PE袋封口机压紧气缸电路及故障分析　

实例1：通电情况下用手遮挡光电气缸不动作 可能故障有 （1）光电坏 手遮挡电眼观察电眼后面灯是否有亮 如果不亮检查光电线路是否正常 。如果有亮灯更换新光电后观察（2）时间继电器或中间继电器问题，检查是否吸合继电器上灯是否有亮（3）电磁阀线圈烧坏或电磁阀卡死。检查方法为用手按电磁阀手动按钮观察气缸是否有动作如果有动作说明线圈有问题如不动作则电磁阀有问题（4）气缸卡死。检查方法为拔下气管手按电磁阀手动按钮如果电磁阀有气路转换可初步判断气缸问题 ，手拉气缸伸缩杆检查是否有卡死现象（5）气缸伸缩速度慢。检查节流阀增大气流量，检查气缸是否漏气 ，检查电磁阀换气是否正常
