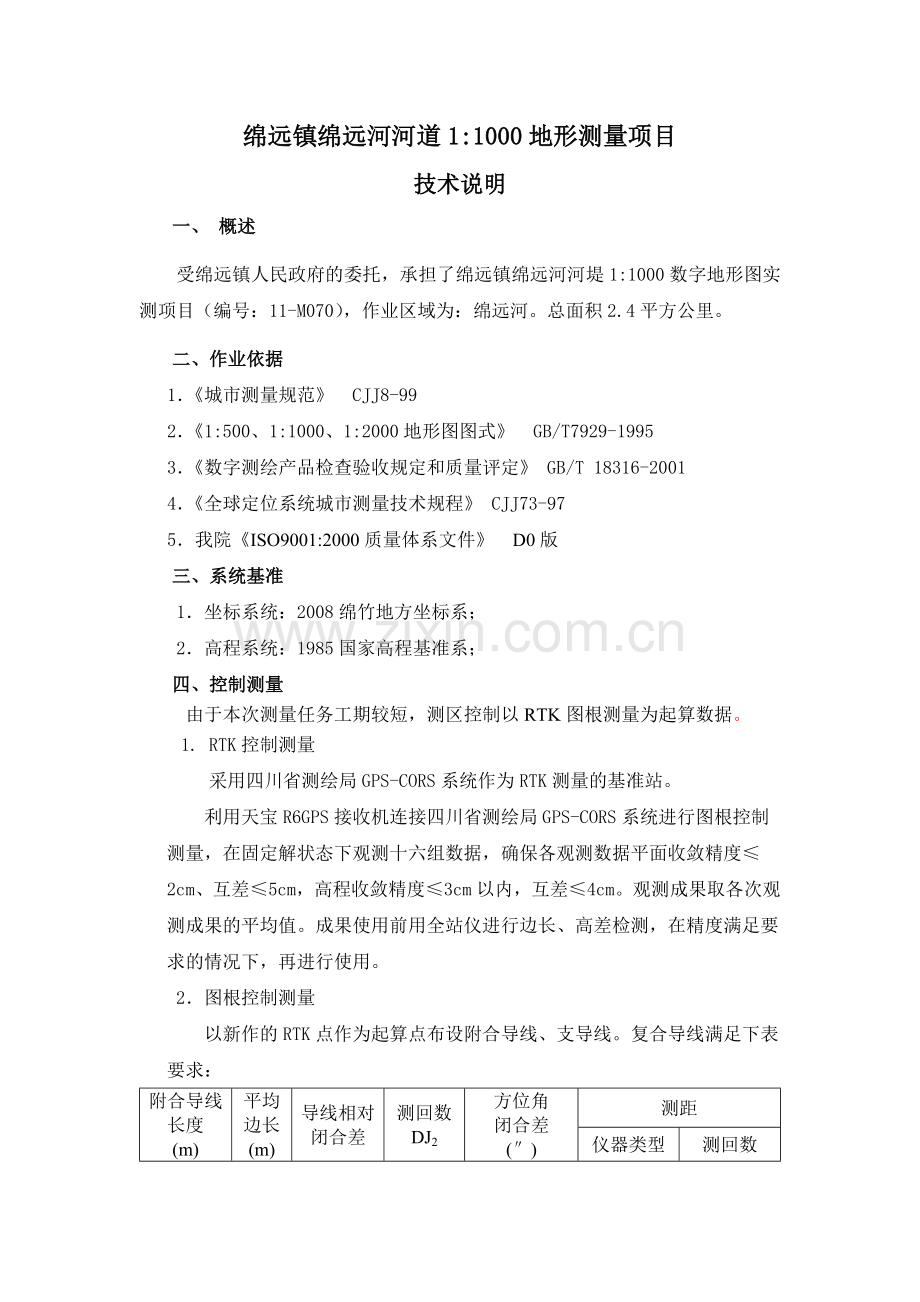

绵远镇绵远河河道1:1000地形测量项目
技术说明
一、 概述
受绵远镇人民政府的委托，承担了绵远镇绵远河河堤1:1000数字地形图实测项目（编号：11-M070），作业区域为：绵远河。总面积2.4平方公里。
二、作业依据
1．《城市测量规范》 CJJ8-99
2．《1:500、1:1000、1:2000地形图图式》 GB/T7929-1995
3．《数字测绘产品检查验收规定和质量评定》 GB/T 18316-2001
4．《全球定位系统城市测量技术规程》 CJJ73-97
5．我院《ISO9001:2000质量体系文件》 D0版
三、系统基准
1．坐标系统：2008绵竹地方坐标系；
2．高程系统：1985国家高程基准系；
四、控制测量
由于本次测量任务工期较短，测区控制以RTK图根测量为起算数据。
1. RTK控制测量
采用四川省测绘局GPS-CORS系统作为RTK测量的基准站。
利用天宝R6GPS接收机连接四川省测绘局GPS-CORS系统进行图根控制测量，在固定解状态下观测十六组数据，确保各观测数据平面收敛精度≤2cm、互差≤5cm，高程收敛精度≤3cm以内，互差≤4cm。观测成果取各次观测成果的平均值。成果使用前用全站仪进行边长、高差检测，在精度满足要求的情况下，再进行使用。
2．图根控制测量
以新作的RTK点作为起算点布设附合导线、支导线。复合导线满足下表要求：
附合导线
长度
(m)
平均
边长
(m)
导线相对
闭合差
测回数
DJ2
方位角
闭合差
(″)
测距
仪器类型
测回数
900
80
≤1/4000
1
≤±40
II级
1测回
支导线布设为不多于4条边，相邻边比不能超过3倍
个别困难地区，当支导线边数大于4条边时，总长不能超过图根导线总长的1.5倍。
已知点检查记录见电子文档《测站定向检查记录表》。外业采集仪器使用经过检定的拓普康332N、335N、3105N和天宝R6双频GPS接收机。图根导线按水平角左右角各一测回、垂直角一测回、边长一测回进行观测，垂直角、边长均进行了往返观测，各项限差均符合规范要求。边长进行仪器的加、乘常数改正及气象改正，边长采用垂直角改平并投影后使用。以光电测距高程导线代替等外水准，高差计算中已进行了两差改正数计算。
五、地形测绘
1．成图比例尺为1:1000，等高距为1m；
2.分幅按绵竹市分幅标准进行分幅。数据格式为DWG格式，严格按照开思7.0中的层、色、线型规定，及代码体系进行内业编辑，保证地物属性正确。
3．主要采用全站仪极坐标法进行野外测量，各种地形地物测绘详细、正确。用全站仪内存存储观测数据，记录外业采集的角度和距离，通过传输线导入计算机，利用《雷生电子测量系统》进行导线平差和碎步点计算。内业绘图在《南方CASS7.0成图系统》平台上进行。数字、文字注记均按图式表示,图名、图幅号注记正确。
4.地形图的取舍原则
4.1一般要求
a) 同类地物点间距小于图上0.5mm时可合并，图上小于0.4mm的折线可以舍去，巷道宽度不足图上0.5mm时，可以舍去，但综合不宜过大；
b) 对于符号带有方向性的线型，一律采用左推原则，即所有附带的线型信息位于前进方向的左手边。如围墙、铁路、陡坎等；
c) 各种等级道路必须绘制有效路面边线，来龙去脉必须清晰。
4.2居民地和垣栅
a) 建筑物以墙基脚为准。内实外虚，悬空的部分为虚线；
b) 在进行房屋测量时，都必须封闭，不能出现悬挂点；
c) 房屋应逐栋测绘（同一层次、同一材料、同一格式的为一栋），注明层次，建筑材料等；
d) 房屋与围墙的配合：若围墙被房屋间隔，以房屋为主，应分段测绘围墙；若庭院内以围墙为主分割，且房屋的墙体与围墙（相同高度、相同结构）共用，为表示庭院的整体性，以围墙为主绘制；房屋与其他垣栅的配合与此相同；
e) 房屋与陡坎的结合：此种情况，两种都要按照各自的要求绘制、不能漏测；
f) 柱、廊应实测表示，对于小天井内的柱、廊可以舍去；门顶、门廊用虚线表示；
g) 临时性的房屋建筑可以舍去；
h) 等高线不能穿过房屋或其他构筑物内，在建成区地面建筑物特别复杂的地方，可以不绘制等高线，用离散高程点代替；
i) 房屋性质的统一规定表
简注
全名
砼
钢结构、钢、钢筋混凝土结构的坚固房屋
混
以钢筋混凝土框架、砖石混合结构的坚固房屋
砖
以砖石木结构非框架式的结构的房屋
石
以石墙为主的非框架的房屋
木
以木材料为墙体的的非框架的房屋
土
以土基墙为主的非框架的房屋
竹
以竹子为结构的非框架的房屋
建
建筑中的房屋
破
已破坏的房屋
j) 天井应区别表示。若天井上已盖有透明瓦或顶棚的，与房屋视为整体，天井不表示。
4.3工矿建（构）筑物及其它设施
a) 准确的表示建(构)筑物的位置、形状，其要求与房屋的相同；
b) 依比例尺表示的设施，应实测外部轮廓线，并配置相应的符号，能用符号说明性质的，配置独立符号；对于没有相应独立符号的，可以加文字说明。
4.4交通及附属设施
a) 铁路要正确区分标准铁路(指内侧轨距1.435m)、轻便轨道、窄轨铁路、建筑中的铁路、电气化铁路等，以双线表示；测量一边，符号按左推规则进行；标注铁路名称；对于铁路旁边有硬路基的还应测绘斜坡脚，铁路沿线的各种辅助设施要逐一明确表示，不得遗漏；铁路的高程注记值为铁轨面上的高程；
b) 通车道路宽度以双线实测，城市道路区分为高架路、城市主干路、城市次干路、城市支路、城市巷道表示，其它公路区分为高速公路、国道、省道、等外公路、大车路表示，并注明道路名称、路面材料；
4.5管道及附属设施
a) 地面管线必须正确连线，走向交代清楚；
b) 多种线路在一个杆上时，只表示主要的线路；
4.6水系及附属设施
a) 所有水系中的内容按规范要求实测；
b) 河流在图上宽度小于1mm时，用单线表示；
c) 沟渠在图上小于2mm时，用单线表示。图上大于2mm的，用双线表示。有流向的水系必须标明流向。
4.7地貌与土质
a) 要能正确的表示地貌的形态、类别和分布特征，各种关键的特征点都必须测量和加注高程；
b) 坡度在70°以上时为陡坎；70°以下时为斜坡；斜坡在图面的投影宽度小于2mm时，以陡坎表示。当坡、坎的比高小于1/2基本等高距或在图上长度小于5mm时，可不表示，密集时可以综合；
c) 当坎、坡顶与坡脚的宽度在图上大于4mm时，应实测坡脚线。
4.8植被
a) 植被的范围线和植被类型必须准确绘制和标明；配置符号要按“品”字形均匀布置、美观，与其它定位符号相重时可移动配置符号。
b) 田埂宽度在图上大于2mm的应用双线表示，小于2mm的用单线表示，此时应采集田埂的中间。田地块内和田埂上都必须注有代表性的高程；
c) 地类界与其它界线重合时，不测绘。
4.9注记
a) 注记是地形图上重要的内容，要求对各种名称、说明注记和数字注记准确注出；
b) 地理名称应以法定名称为准全名注出；
c) 说明注记按《图式》规定使用简称，有两种以上时只注其中一种主要的简称；
高程点注记不要压盖地物；一般注于高程点位的右侧，右侧有地物或其它注记时，可注在高程点位的“左、上、下侧”的适当位置。
六、综合质量评述：
图根导线布网较合理，布点均匀，观测认真、平差计算正确，各项限差均能达到规范要求；作业手段先进可靠，图面整饰认真，资料经自检、互检，能够满足本项目要求。
七、提供甲方资料：
a) 成果资料一份；
b) AutoCAD图光盘一个；
c) 测量手簿一份。
