液氮泵PLC控制系统操作.doc

液氮泵PLC控制系统

一．系统启动、工程师注册与注销、系统退出

1．系统启动
电脑开机，系统自动进入控制系统界面，或者进入WINDOWS7后点击图标

进入如下界面

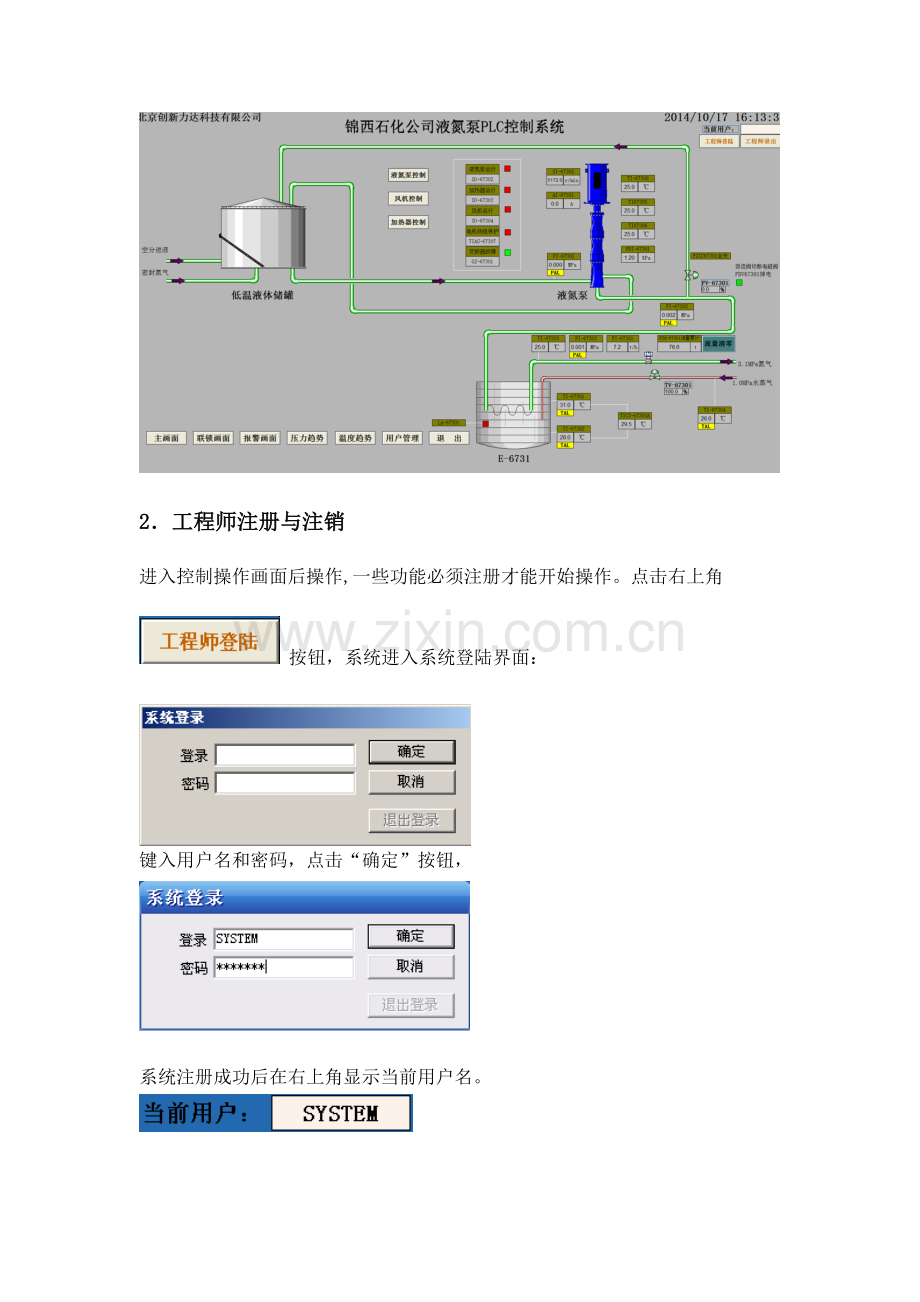

点击 进入控制系统界面如下图。

2．工程师注册与注销
进入控制操作画面后操作,一些功能必须注册才能开始操作。点击右上角
按钮，系统进入系统登陆界面：

键入用户名和密码，点击“确定”按钮，

系统注册成功后在右上角显示当前用户名。

如果没有系统注册，操作会提示“没有许可权”界面。

注销当前用户点击右上角
按钮后当前用户显示为空。

3．系统退出
点击右下角
按钮，

系统退出控制操作系统界面进入WINDOWS界面
二．联锁画面的操作

1、液氮泵的启动条件
n 离心液氮泵电机驱动端轴承温度TIA67308大于-10度
n 风机运行

红色：条件不允许
绿色：条件允许

将鼠标放在下面图标上，出现小箭头，点击，

弹出如下对话框：（以轴承温度为例）

你可以选择：
投用：条件投用，
旁路：条件被旁路，即使该条件不满足也不起作用
取消：退出对话框，保持原状态。

2、液氮泵的联锁停泵条件
n 风机停止运行
n 离心液氮泵电机驱动端轴承温度TIA67308大于115度
n 离心液氮泵迷宫泄漏温度TIA67306小于-120度
n 离心液氮泵迷宫泄漏温度TIA67306大于40度
n 汽化器平均温度TIA67303A小于等于25度

其“投用”和“旁路”操作和上面的一致。

3、液氮泵的控制
液氮泵操作是手动启动、自动PID调节和联锁停泵。
在主画面点击“液氮泵控制”按钮

弹出如下窗口，通过点击“启动”、“停止”按钮来手动控制液氮泵。

点击“启动”按钮，弹出对话框

点击“确定”，液氮泵启动；点击“取消”退出对话框，状态不变。

4、液氮泵的PID控制
液氮泵是通过变频器调节控制出口压力。
DCS对变频器的转速控制可以分两种，一种是手动输出转速设定，一种是自动PID调节转速。
点击“手动”按钮进入手动控制方式。可以通过或

来输出转速的给定。

点击“自动PID”按钮进入自动PID控制方式。通过来设定给定值，通过PID调节输出转速控制。
5、加热器的控制
加热器有自动、手动控制两种方式：
在主画面点击按钮

弹出如下画面：

点击手动按钮，为手动操作，通过点击“启动”或“停止”按钮来手动控制加热器。
点击自动按钮，为自动控制方式。
在加热器投自动控制的情况下，离心液氮泵电机驱动端轴承温度TIA67308小于5度，启动加热器；离心液氮泵电机驱动端轴承温度TIA67308大于25度，停止加热器。

6、菜单按钮

通过点击相应的按钮进入相关的部分操作。
7．液氮泵回流调节阀操作
液氮泵回流阀是带有电磁阀切断功能的调节阀，在事故状态或汽化器平均温度小于等于25度时，电磁阀失电，阀门全开。PID调节失去作用。
正常情况下通过“汽化器后至用户管网流量FI67301”来调节液氮泵回流阀的开度。
点击 弹出如下画面：

自动按钮：自动方式
手动按钮：手动方式
制式：显示自动手动方式
关-开按钮：手动开度、关度
SV：设定值
PV：测量值
MAN：手动输出值
P_SET：比例（反作用）为负值
I_SET：积分
D_SET：微分
OPEN：阀门输出
绿色指示：设定指示
红色指示：测量值指示
画面上显示阀位开度：
回流切断电磁阀状态指示：

9、水浴蒸发器蒸汽调节阀操作
蒸汽调节阀主要调节水浴蒸发器水温，根据温度设定值调节阀门开度。

自动按钮：自动方式
手动按钮：手动方式
制式：显示自动手动方式
关-开按钮：手动开度、关度
SV：设定值
PV：测量值
MAN：手动输出值
P_SET：比例（反作用）为负值
I_SET：积分
D_SET：微分
OPEN：阀门输出
绿色指示：设定指示
红色指示：测量值指示

8．流量及累计
以下图表显示流量瞬时值和累计量，当累计数值大于显示位数时，点“流量清零”按钮，流量累计显示回零。
瞬时流量：
累计流量：
9．画面其它显示值
：调节阀的开度百分比显示。

压力显示和报警。

液位开关报警。
液氮泵状态显示：

10．趋势

按钮进入趋势画面

可以通过按钮

来浏览趋势画面。
11.报警

按钮进入报警画面
