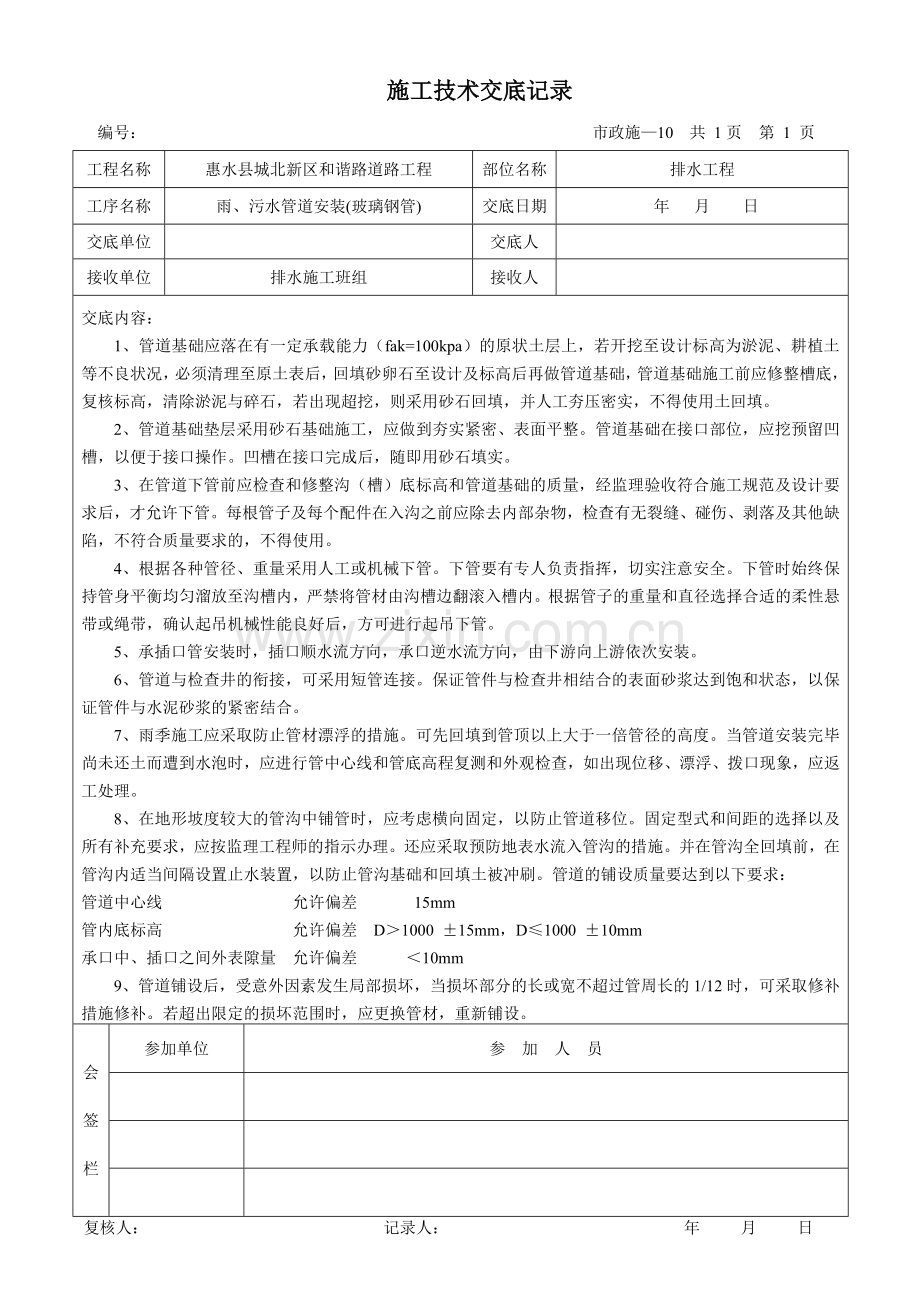

施工技术交底记录
编号： 市政施—10 共 1页 第 1 页
工程名称
惠水县城北新区和谐路道路工程
部位名称
排水工程
工序名称
雨、污水管道安装(玻璃钢管)
交底日期
年 月 日
交底单位

交底人

接收单位
排水施工班组
接收人

交底内容：
1、管道基础应落在有一定承载能力（fak=100kpa）的原状土层上，若开挖至设计标高为淤泥、耕植土等不良状况，必须清理至原土表后，回填砂卵石至设计及标高后再做管道基础，管道基础施工前应修整槽底，复核标高，清除淤泥与碎石，若出现超挖，则采用砂石回填，并人工夯压密实，不得使用土回填。
2、管道基础垫层采用砂石基础施工，应做到夯实紧密、表面平整。管道基础在接口部位，应挖预留凹槽，以便于接口操作。凹槽在接口完成后，随即用砂石填实。
3、在管道下管前应检查和修整沟（槽）底标高和管道基础的质量，经监理验收符合施工规范及设计要求后，才允许下管。每根管子及每个配件在入沟之前应除去内部杂物，检查有无裂缝、碰伤、剥落及其他缺陷，不符合质量要求的，不得使用。
4、根据各种管径、重量采用人工或机械下管。下管要有专人负责指挥，切实注意安全。下管时始终保持管身平衡均匀溜放至沟槽内，严禁将管材由沟槽边翻滚入槽内。根据管子的重量和直径选择合适的柔性悬带或绳带，确认起吊机械性能良好后，方可进行起吊下管。
5、承插口管安装时，插口顺水流方向，承口逆水流方向，由下游向上游依次安装。
6、管道与检查井的衔接，可采用短管连接。保证管件与检查井相结合的表面砂浆达到饱和状态，以保证管件与水泥砂浆的紧密结合。
7、雨季施工应采取防止管材漂浮的措施。可先回填到管顶以上大于一倍管径的高度。当管道安装完毕尚未还土而遭到水泡时，应进行管中心线和管底高程复测和外观检查，如出现位移、漂浮、拨口现象，应返工处理。
8、在地形坡度较大的管沟中铺管时，应考虑横向固定，以防止管道移位。固定型式和间距的选择以及所有补充要求，应按监理工程师的指示办理。还应采取预防地表水流入管沟的措施。并在管沟全回填前，在管沟内适当间隔设置止水装置，以防止管沟基础和回填土被冲刷。管道的铺设质量要达到以下要求：
管道中心线　 允许偏差 15mm
管内底标高　 允许偏差 D＞1000 ±15mm，D≤1000 ±10mm
承口中、插口之间外表隙量 允许偏差　　　＜10mm
9、管道铺设后，受意外因素发生局部损坏，当损坏部分的长或宽不超过管周长的1/12时，可采取修补措施修补。若超出限定的损坏范围时，应更换管材，重新铺设。
会

签

栏
参加单位
参 加 人 员

复核人： 记录人： 年 月 日

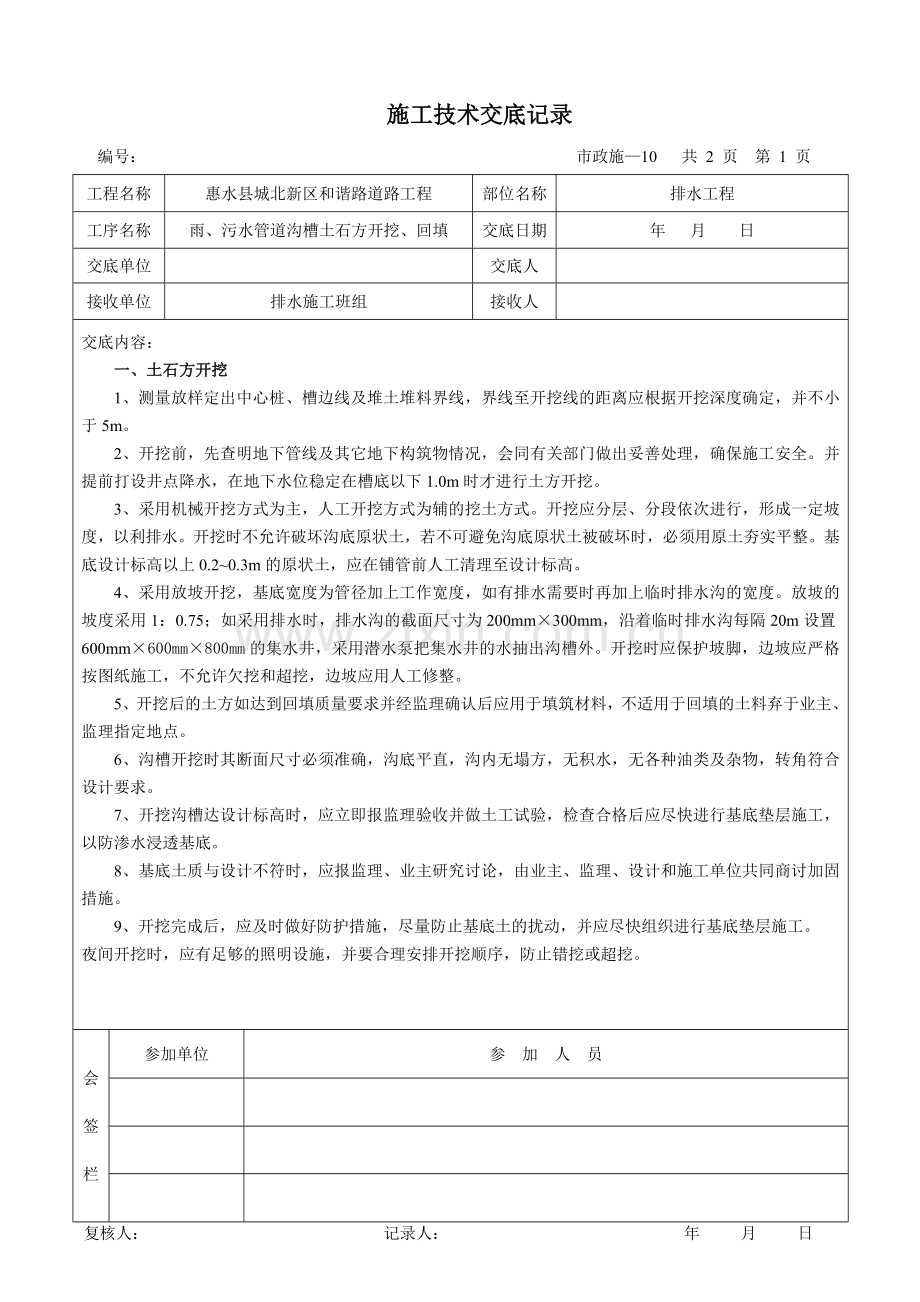

施工技术交底记录
编号： 市政施—10 共 2 页 第 1 页
工程名称
惠水县城北新区和谐路道路工程
部位名称
排水工程
工序名称
雨、污水管道沟槽土石方开挖、回填
交底日期
年 月 日
交底单位

交底人

接收单位
排水施工班组
接收人

交底内容：
一、土石方开挖
1、测量放样定出中心桩、槽边线及堆土堆料界线，界线至开挖线的距离应根据开挖深度确定，并不小于5m。
2、开挖前，先查明地下管线及其它地下构筑物情况，会同有关部门做出妥善处理，确保施工安全。并提前打设井点降水，在地下水位稳定在槽底以下1.0m时才进行土方开挖。
3、采用机械开挖方式为主，人工开挖方式为辅的挖土方式。开挖应分层、分段依次进行，形成一定坡度，以利排水。开挖时不允许破坏沟底原状土，若不可避免沟底原状土被破坏时，必须用原土夯实平整。基底设计标高以上0.2~0.3m的原状土，应在铺管前人工清理至设计标高。
4、采用放坡开挖，基底宽度为管径加上工作宽度，如有排水需要时再加上临时排水沟的宽度。放坡的坡度采用1：0.75；如采用排水时，排水沟的截面尺寸为200mm×300mm，沿着临时排水沟每隔20m设置600mm×600mm×800mm的集水井，采用潜水泵把集水井的水抽出沟槽外。开挖时应保护坡脚，边坡应严格按图纸施工，不允许欠挖和超挖，边坡应用人工修整。
5、开挖后的土方如达到回填质量要求并经监理确认后应用于填筑材料，不适用于回填的土料弃于业主、监理指定地点。
6、沟槽开挖时其断面尺寸必须准确，沟底平直，沟内无塌方，无积水，无各种油类及杂物，转角符合设计要求。
7、开挖沟槽达设计标高时，应立即报监理验收并做土工试验，检查合格后应尽快进行基底垫层施工，以防渗水浸透基底。
8、基底土质与设计不符时，应报监理、业主研究讨论，由业主、监理、设计和施工单位共同商讨加固措施。
9、开挖完成后，应及时做好防护措施，尽量防止基底土的扰动，并应尽快组织进行基底垫层施工。
夜间开挖时，应有足够的照明设施，并要合理安排开挖顺序，防止错挖或超挖。

会

签

栏
参加单位
参 加 人 员

复核人： 记录人： 年 月 日
施工技术交底记录
编号： 市政施—10 共 2 页 第 2 页
工程名称
惠水县城北新区和谐路道路工程
部位名称
排水工程
工序名称
雨、污水管道沟槽土石方开挖、回填
交底日期
年 月 日
交底单位

交底人

接收单位
排水施工班组
接收人

交底内容：
二、沟槽回填：
1、回填材料严格按照设计图纸及规范要求进行回填。Ⅰ、Ⅱ区采用砂卵石回填，若Ⅲ、Ⅳ区域与道路设计路基重合，应按照道路回填要求进行具体施工，未重合部分用砂卵石回填，如现场挖沟槽有开挖出得砂卵石经监理确认可以作为回填材料的可以直接回填。回填前，确保沟槽内无积水。不得回填淤泥、腐植土、冻土及有机物质。
2、管道安装完毕，用外观检查方法，进行管道严密性的预先检查，合格后进行回填；污水管在回填土前必须按施工验收规范进行闭水试验，经验收合格后方可回填，回填的密实度要求按以下执行：
（1）、胸腔：回填压实系数为90%~93%；
（2）、管顶以上0~0.5m范围内回填压实系数为85%（要求用木夯夯实）；
（3）、管顶以上0.5~2.5m范围内回填压实系数为90% ；
3、沟槽回填采用从管线、检查井、箱涵等构筑物两侧同时分层对称回填并夯实的施工方法，每层回填高度：管区内宜为150㎜，管区外宜为300㎜，两侧填土高差不大于500mm，对中管顶0~0.5m范围内用人工夯实处理，以确保管线及构筑物不产生位移，必要时采取适当的限位措施。
4、回填土夯压密实度达不到要求的密实度时，可根据具体情况加适量石灰土、砂、砂砾或其他可达到要求密实度的材料。
5、管道接口处及连接工作坑回填应采用中粗砂或砂砾，在管道两侧同时回填并采用人工进行夯实。
6、回填管沟时，为防止管道中心线位移或损坏管道，应用人工先在管子周围填土夯实，并应从管道两边同时进行，直至管顶0.5m以上。
7、检查井回填土时，应先将盖板座稳固并盖好井盖，在井墙和井筒周围同时回填。回填土密实度不低于87%。

会

签

栏
参加单位
参 加 人 员

复核人： 记录人： 年 月 日

施工技术交底记录
编号： 市政施—10 共 2页 第 1页
工程名称
惠水县城北新区和谐路道路工程
部位名称
排水工程
工序名称
雨、污水检查井
交底日期
年 月 日
交底单位

交底人

接收单位
排水施工班组
接收人

交底内容：
一、测量放线
根据设计图纸，测放出检查井墙体内外边线及井室中心线。
二、井室砌筑
砌筑前，应将砌筑部位清理干净，并洒水润湿，对凿毛处理的部位刷素水泥浆，不同形式的井室，墙体尺寸控制及排砖均不同，井室为矩形时，在墙体的转角处立皮数杆，以控制墙体垂直度和高度。砌筑前先盘角，然后挂线砌墙，采用满丁满条砌法，砖墙转角处，每皮砖均需加砌七头砖；井室为圆形时，以圆心为控制中心挂线，随砌随检查井室尺寸，采用丁砖砌法，两面排砖，外侧大灰缝用“二分枣”砖，砌完一层后，再灌一次砂浆，然后再铺浆砌筑上一层砖，上下两层砖间竖向缝应错开；砖砌体水平缝砂浆饱满度不得低于90％，竖向灰缝宜采用挤浆或加浆方法，使其砂浆饱满，严禁用水冲浆灌缝，砌筑时，要上下错缝，相互搭接，水平及竖向灰缝控制在8～12㎜。
三、拱券及支管
检查井接入圆管时，管顶应砌砖券加固，当管径＜1000㎜时，拱券高应为125㎜；当管径≥1000㎜时，拱券高应为250㎜；预留支管应随砌随安，管口应深入井壁30㎜，预留管的管径、方向、标高应符合设计要求，管与井壁衍接处应严密不得漏水，预留支管宜用强度低于M7.5等级的砂浆砌筑封口抹平。用截断的短管安装预留管时，其断管破茬不得朝向井内。
四、流槽与踏步安装
流槽应与井室同时进行砌筑，雨水检查井流槽高度为到顶平接的支管线的管中部位，流槽表面采用20㎜厚1：2.5水泥砂浆抹面，压实抹光，与上下游管道平顺一致，以减少摩擦；污水检查井流槽高度为干线管顶高，表面采用20㎜厚1：2.5水泥砂浆抹面，压实抹光，与上下游管道平顺一致；踏步为复合材料踏步，踏步的竖向间距360㎜，踏步的外露长度100㎜，踏步水平间距150㎜（内边对内边），雨水检查井管道中心线以下为砖砌脚窝（当D≥800时流槽内设脚窝，当D＜800时不设脚窝），管道中心线以上为踏步，详见 06MS201-3-130图设置，；污水检查井管道顶面以下为砖砌脚窝（当D≥500时流槽内设脚窝，当D＜500时不设脚窝），管道顶面以上为踏步，详见06MS201-3-132图设置，从井口向下第一个踏步距井口应控制在220㎜。踏步安装时，要求上下垂直，尺寸一致，圆形井安装时，必须向圆中心安装，踏步应随井墙砌筑随安装，位置准确，随时用尺测量其间距，在砌砖时用砂浆埋牢，不得事后凿洞补装，砂浆未凝固前不得踩踏；有钢筋混凝土盖板的井室，盖板下第一个踏步距盖板底部120㎜为控制踏步。踏步安装方向，污水检查井为靠道路红线一侧，雨水检查井为靠中线一侧。
五、盖板安装
钢筋混凝土盖板安装采用挖掘机吊装就位，安装前用1：2水泥砂浆座底，盖板安装要求位置准确，底部平稳牢固，外侧抹三角灰（1：2）。

复核人： 记录人： 年 月 日
施工技术交底记录
编号： 市政施—10 共 2页 第 2页
工程名称
某道路及桥梁工程
部位名称
排水工程
工序名称
雨、污水检查井
交底日期
年 月 日
交底单位

交底人

接收单位
排水施工班组
接收人

交底内容：
六、井筒砌筑
井筒高度应符合设计要求，砌筑时应挂中心线，随砌随测量内径尺寸，防止尺寸偏差，砌筑排砖要求同圆形检查井井室。
七、抹面
雨、污水检查井：均用1：2水泥砂浆抹面，厚20㎜，抹面前应先用水湿润砖面，然后再用三遍法抹面，第一遍1：2水泥砂浆打底，第二遍抹厚5㎜找平，第三遍抹厚5㎜铺顺压光，抹面要一气呵成，表面不得漏砂粒，抹面完成后，井顶应覆盖养护，为了保证抹面三层砂浆整体性，分层时间宜在定浆后随即抹下一层，如隔时间太长，应刷素浆一道，以保证接茬质量。
八、井圈及井盖安装
井圈下铺1：2水泥砂浆坐底，为了保证检查井井盖与道路路面平顺，应按照路面设计高程、纵横坡度，在路面沥青上面层及人行道砖面施工前安装完成井圈及井盖。

会

签

栏
参加单位
参 加 人 员

复核人： 记录人： 年 月 日
