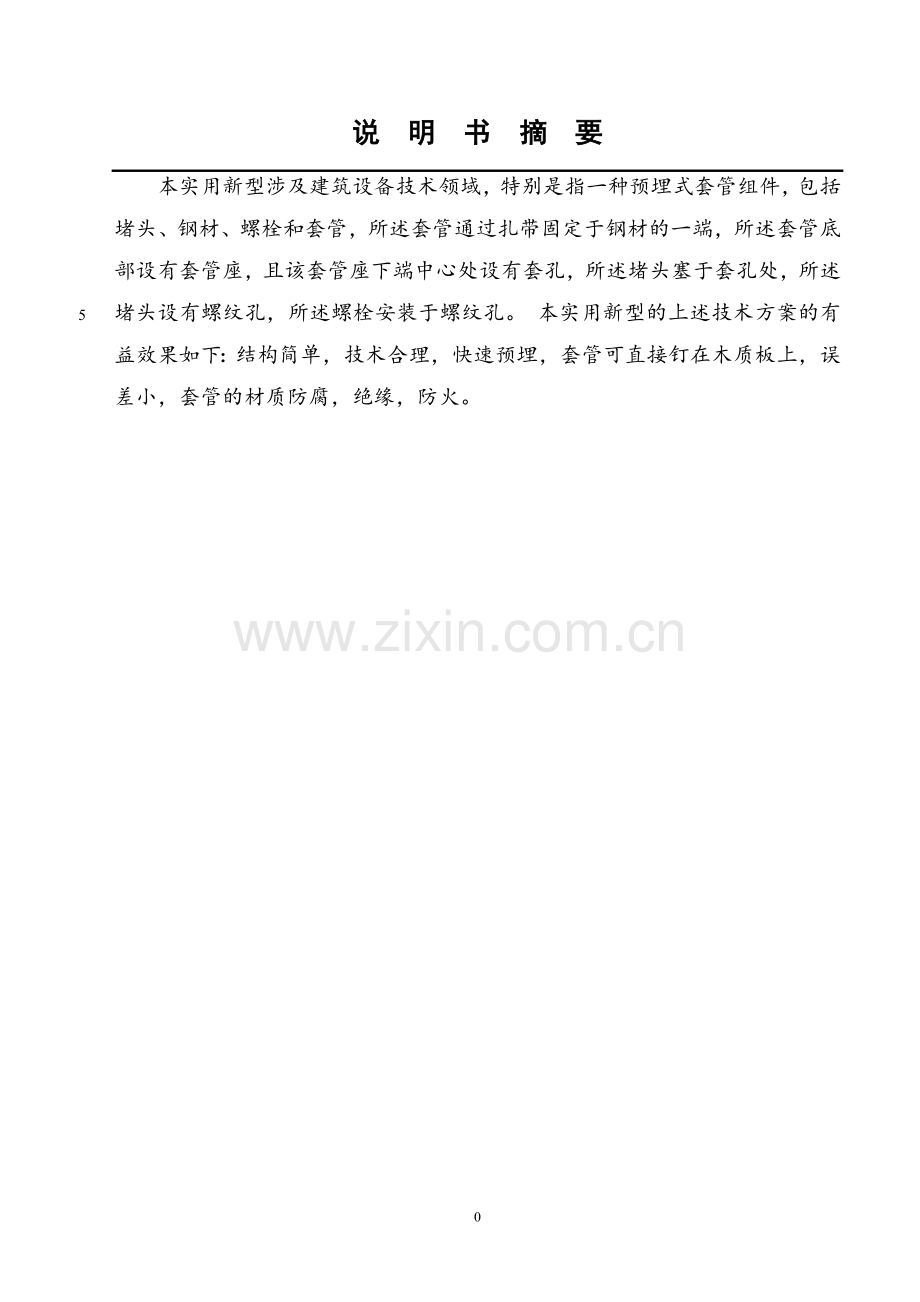

说 明 书 摘 要
本实用新型涉及建筑设备技术领域，特别是指一种预埋式套管组件，包括堵头、钢材、螺栓和套管，所述套管通过扎带固定于钢材的一端，所述套管底部设有套管座，且该套管座下端中心处设有套孔，所述堵头塞于套孔处，所述堵头设有螺纹孔，所述螺栓安装于螺纹孔。 本实用新型的上述技术方案的有益效果如下：结构简单，技术合理，快速预埋，套管可直接钉在木质板上，误差小，套管的材质防腐，绝缘，防火。

1

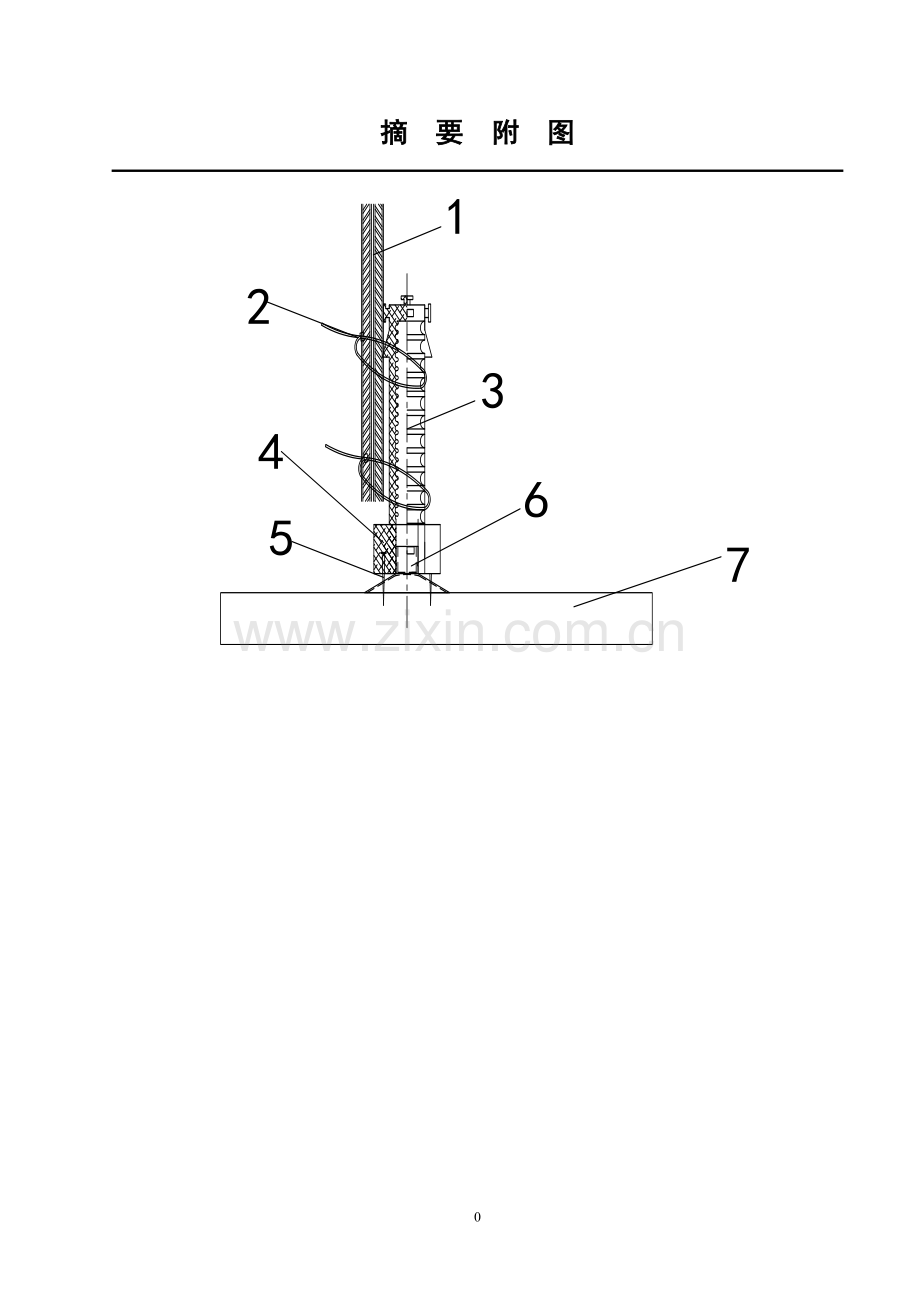

摘 要 附 图

权 利 要 求 书
1、 一种预埋式套管组件，其特征在于，包括堵头、钢材、螺栓和套管，所述套管通过扎带固定于钢材的一端，所述套管底部设有套管座，且该套管座下端中心处设有套孔，所述堵头塞于套孔处，所述堵头设有螺纹孔，所述螺栓安装于螺纹孔。
2、根据权利要求1所述的预埋式套管组件，其特征在于，所述套管座下表面固定有若干固定钉，所述木质板通过固定钉固定于套管座下端，所述木质板上侧浇筑有混凝土。
3、根据权利要求1所述的预埋式套管组件，其特征在于，所述堵头呈吸盘状。
4、根据权利要求1所述的预埋式套管组件，其特征在于，所述套管由防腐，绝缘，防火制成。
说 明 书
一种预埋式套管组件

技术领域
本实用新型涉及建筑设备技术领域，特别是指一种预埋式套管组件。

背景技术
在铁路、公路、隧道、桥梁和房屋建筑中为了固定安装各种设备时常需要在现浇或预制混凝土构件中设置承载锚固点的紧固件定位套管。由于套管内设有较长的螺纹段，可对与其螺接的螺栓产生很大的阻力从而防止螺栓被拉出。中国专利ZL200620007706.1提出了一种预埋式螺纹紧固件定位套管，该套管的主体为顶端有开口的圆筒形，所述套管主体外围连接有多个环形凸台，所述环形凸台轴向排列，所述套管主体的中心孔有与紧固件配合的内螺纹，所述套管主体的顶部外围嵌装有一个金属圈。该定位套管虽然可对与其螺接的螺栓产生较大的阻力从而防止螺栓被拉出，但对该定位套管在混凝土中的准确定位较为困难，由于混凝土在凝固过程中会产生一定的压力，经常会使定位套管的位置发生偏移或转动，从而对定位套管的实际使用带来了一定的困难。

实用新型内容
本实用新型要解决的技术问题是提供一种预埋式套管组件，预埋套管上增加了钉子，可直接钉在木质模板上，预埋套管口塞入吸盘式封口，防止浇筑时混凝土倒灌进预埋套管。吸盘的面上可以增加一些粘接材料，加强吸附性能，将安装好吸盘式封口的套管放入钢筋笼内，直接钉在木质模板上，用扎带或者铅丝辅助固定在附近钢筋上，然后浇筑混凝土，等到混凝土干燥后，拿掉模板，就会露出吸盘式封口，将吸盘式封口拿掉后，就可以安装螺栓。
为解决上述技术问题，本实用新型的实施例提供一种预埋式套管组件，包括堵头、钢材、螺栓和套管，所述套管通过扎带固定于钢材的一端，所述套管底部设有套管座，且该套管座下端中心处设有套孔，所述堵头塞于套孔处，所述堵头设有螺纹孔，所述螺栓安装于螺纹孔。
作为优选，所述套管座下表面固定有若干固定钉，所述木质板通过固定钉固定于套管座下端，所述木质板上侧浇筑有混凝土。
作为优选，所述堵头呈吸盘状。套管口塞入吸盘状堵头，防止浇筑时混凝土倒灌进预埋的套管，吸盘的面上还可以增加一些粘接材料，加强吸附性能。
作为优选，所述套管由防腐，绝缘，防火制成。
本实用新型的上述技术方案的有益效果如下：结构简单，技术合理，快速预埋，套管可直接钉在木质板上，误差小，套管的材质防腐，绝缘，防火。

附图说明
图1为本实用新型的结构示意图。
图2为图1的使用状态图。

具体实施方式
为使本实用新型要解决的技术问题、技术方案和优点更加清楚，下面将结合附图及具体实施例进行详细描述。
本实用新型针对现有的不足提供一种预埋式套管组件，如图1和图2所示，包括堵头6、钢材1、螺栓9和套管3，所述套管通过扎带2固定于钢材的一端，所述套管底部设有套管座4，且该套管座下端中心处设有套孔，所述堵头塞于套孔处，所述堵头设有螺纹孔，所述螺栓安装于螺纹孔。
所述套管座下表面固定有若干固定钉5，所述木质板7通过固定钉固定于套管座下端，所述木质板上侧浇筑有混凝土8。
所述堵头呈吸盘状。套管口塞入吸盘状堵头，防止浇筑时混凝土倒灌进预埋的套管，吸盘的面上还可以增加一些粘接材料，加强吸附性能。
所述套管由防腐，绝缘，防火制成。
以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型所述原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
本文由购买专利-购专利网（）提供，本专利已获得证书。

说 明 书 附 图
图 1
图 2
