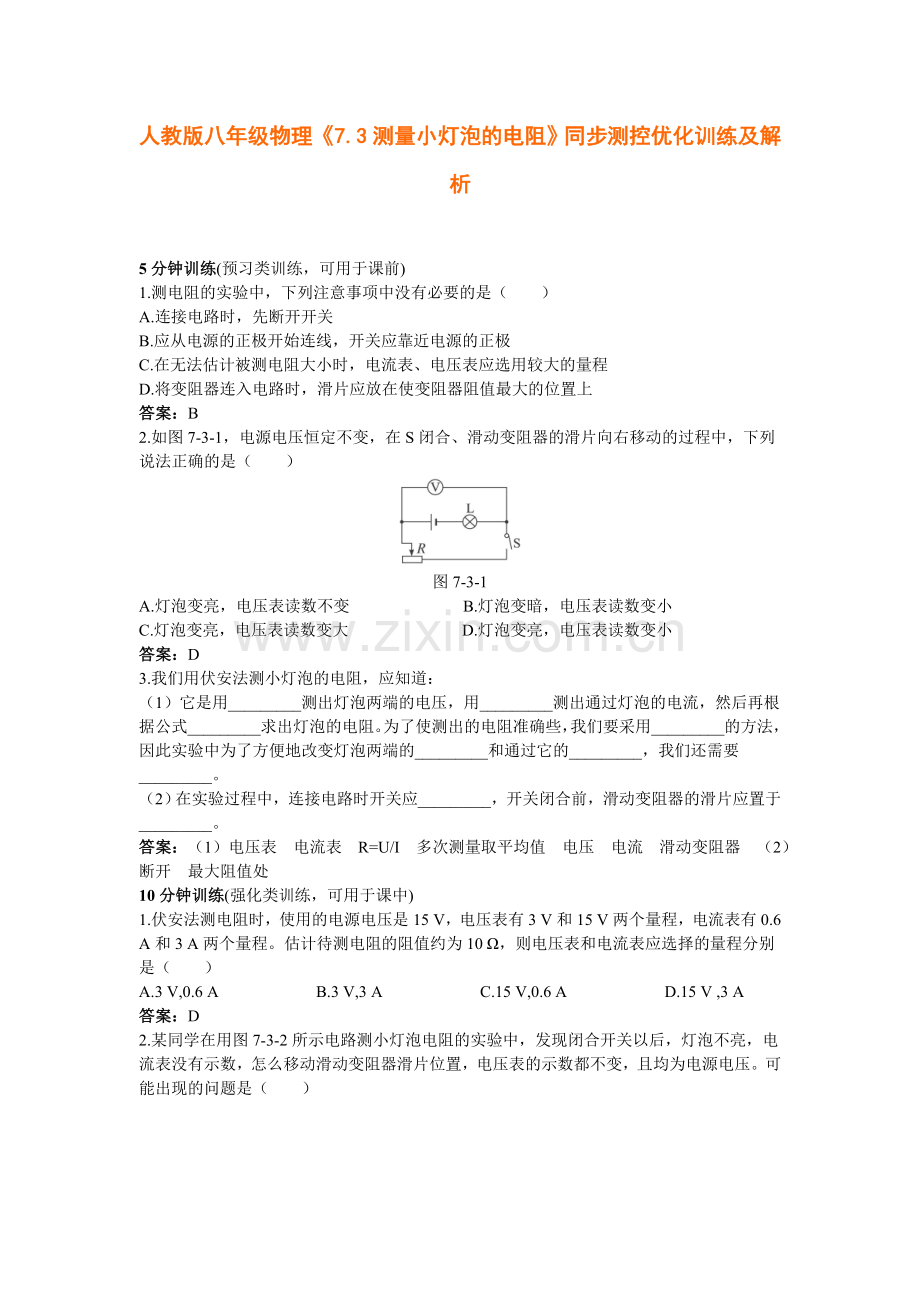

人教版八年级物理《7.3测量小灯泡的电阻》同步测控优化训练及解析

5分钟训练(预习类训练，可用于课前)
1.测电阻的实验中，下列注意事项中没有必要的是（ ）
A.连接电路时，先断开开关
B.应从电源的正极开始连线，开关应靠近电源的正极
C.在无法估计被测电阻大小时，电流表、电压表应选用较大的量程
D.将变阻器连入电路时，滑片应放在使变阻器阻值最大的位置上
答案：B
2.如图7-3-1，电源电压恒定不变，在S闭合、滑动变阻器的滑片向右移动的过程中，下列说法正确的是（ ）

图7-3-1
A.灯泡变亮，电压表读数不变 B.灯泡变暗，电压表读数变小
C.灯泡变亮，电压表读数变大 D.灯泡变亮，电压表读数变小
答案：D
3.我们用伏安法测小灯泡的电阻，应知道：
（1）它是用_________测出灯泡两端的电压，用_________测出通过灯泡的电流，然后再根据公式_________求出灯泡的电阻。为了使测出的电阻准确些，我们要采用_________的方法，因此实验中为了方便地改变灯泡两端的_________和通过它的_________，我们还需要_________。
（2）在实验过程中，连接电路时开关应_________，开关闭合前，滑动变阻器的滑片应置于_________。
答案：（1）电压表 电流表 R=U/I 多次测量取平均值 电压 电流 滑动变阻器 （2）断开 最大阻值处
10分钟训练(强化类训练，可用于课中)
1.伏安法测电阻时，使用的电源电压是15 V，电压表有3 V和15 V两个量程，电流表有0.6 A和3 A两个量程。估计待测电阻的阻值约为10 Ω，则电压表和电流表应选择的量程分别是（ ）
A.3 V,0.6 A B.3 V,3 A C.15 V,0.6 A D.15 V ,3 A
答案：D
2.某同学在用图7-3-2所示电路测小灯泡电阻的实验中，发现闭合开关以后，灯泡不亮，电流表没有示数，怎么移动滑动变阻器滑片位置，电压表的示数都不变，且均为电源电压。可能出现的问题是（ ）

图7-3-2
A.电流表烧坏 B.灯泡处开路
C.灯泡被短路 D.同时使用了滑动变阻器的上面两个或下面两个接线柱
答案：B
3.图7-3-3所示是一位同学已经连接好电路的电路图，现在闭合开关S，并将滑动变阻器的滑片P向左移动，则观察到的现象是（ ）

图7-3-3
A.电压表的示数变大，电流表的示数变大 B.电压表的示数变大，电流表的示数变小
C.电压表的示数变小，电流表的示数变大 D.电压表的示数变小，电流表的示数变小
答案：B
4.按照图7-3-4所示的实验器材，设计一个测量小灯泡电阻的实验。

图7-3-4
（1）画出测量的电路图。
（2）此实验依据的原理是_________，需测量的物理量是_________和_________。
（3）实验过程中，两电表的示数如图7-3-5所示，则所测小灯泡的电阻为_________ Ω。

图7-3-5
答案：（1）如图所示

（2）欧姆定律 灯泡两端的电压 通过灯泡的电流 （3）10
5.小明同学在实验室里做电学实验电路图如图7-3-6甲所示，实验中电源电压保持不变，R为定值电阻。
（1）开关S闭合前，滑动变阻器的滑片P应滑到__________端。
（2）闭合开关S试触时，发现电流表和电压表出现了图7-3-6乙所示情况，这是因为：电流表__________，电压表__________。

甲 乙
图7-3-6
（3）在故障排除后，实验记录数据如下表：
实验序号
1
2
3
电压（V）
2.0
4.0
6.0
电流（A）
0.20
0.40
0.60
通过数据分析得出的结论是____________，还可完成的实验是______________。
答案：（1）b （2）接线接反了 量程太小了 （3）在电阻一定时，电流与电压成正比 测电阻
30分钟训练(巩固类训练，可用于课后)
1.(2010江西南昌模拟，7)如图7-3-7所示电路，闭合开关后，将滑动变阻器滑片P由a端向b端滑的过程中，图中电压表和电流表的示数变化正确的是（ ）

图7-3-7
A.电压表示数不变，电流表示数变大 B.电压表示数变小，电流表示数变大
C.电压表示数不变，电流表示数变小 D.电压表示数变大，电流表示数变小
解析：滑片P由a端向b端滑动的过程中，连入电路的电阻变大，从而使电路中的总电阻变大，电源电压不变，根据欧姆定律，电路中的总电流变小，故电流表的示数变小。由于电压表测量的是电源电压，所以，滑片移动时，电压表示数不变。
答案：C
2.一电阻的两端电压为2 V时，通过它的电流为0.5 A，如果加在它两端的电压升高到6 V，要测通过它的电流，实验室具有量程为0—0.6 A,0—1 A和0—3 A三种电流表，那么应选用的电流表的量程是（ ）
A.0—0.6 A B.0—1 A C.0—3 A D.量程太小，不能使用
答案：C
3.如图7-3-8所示，电源电压为6 V，R1=6 Ω,R2=12 Ω，电路中接入的电压表有0—3 V和0—15 V两个量程。它们在使用时应选择的最佳量程是（ ）

图7-3-8
A.V1选0—3 V，V2选0—15 V B.V1、V2都选0—3 V
C.V1选0—15 V，V2选0—3 V D.V1、V2都选0—15 V
解析：电阻R1和R2串联，,R两端的电压U1=IR1=×6 Ω=2 V，R2两端的电压U2=IR2=×12 Ω=4 V。故电压表V1的量程应选0—3 V，电压表V2的量程应选0—15 V。
答案：A
4.在实验“测量小灯泡电阻”中，请回答：
（1）这个实验的原理是根据_________定律，推导出公式__________，计算出灯泡的阻值。
（2）实验时，滑动变阻器的作用是_____________________________________________，接通电路前应将它调到____________________________________________________________。
答案：（1）欧姆 R=U/I （2）改变通过灯泡的电流和两端的电压 最大阻值处
5.用电流表、电压表测电阻的实验：
（1）在连接电路的过程中，开关始终是_________（填“断开”或“闭合”）的；
（2）根据图7-3-9所示实物连接情况，闭合开关前滑片P若在B端，线的M端应接滑动变阻器的_________端；（填“A”或“B”，并在图中连接）

图7-3-9
（3）根据实物连接图画出电路图；
（4）滑片P移动到某一位置时，电流表、电压表读数如图7-3-10所示。

图7-3-10
I=_________ A，U=_________ V，电阻R=_________ Ω。
解析：（1）为防止电路在连接过程中出现错误，导致烧坏元件的现象发生，在连接电路过程中开关应该断开；
（2）当滑片P在B端时，滑片P左边的电阻线最长，所以接A接线柱；
（3）电路图设计与实物图相符，如下图：

（4）电流表的量程选择了0.6 A的，指针在2个大格、5个小格处，电流为0.5 A，电压表的量程选择了15 V的，指针在8个小格处，电压为4 V，电阻:=8 Ω。
答案：（1）断开 （2）A （3）电路图见解析（4）0.5 4.0 8
6.某同学在用欧姆定律测电阻的实验中，不慎将两块表位置对调接错了，则闭合开关后，电流表的示数接近__________，电压表的示数接近__________。
答案：零 电源电压
7.要测一个标有“3.8 V”字样小灯泡的电阻，除电源、导线、开关外
(1)你选择的仪器还有__________________________________________________________。
(2)在虚线框内画出实验电路图。

(3)若连接好电路闭合开关后，发现灯泡很亮，但随即又熄灭了，造成这种现象的原因可能是_____________________________________________________________________________。
解析：根据欧姆定律，要测量小灯泡的电阻，就需要用电压表测量灯泡两端的电压，用电流表测量灯泡中的电流。为了减小测量的误差，需要测量三组对应的电压值和电流值，求得小灯泡电阻的平均值，这就需要在电路中串联接入滑动变阻器，通过移动滑片改变灯泡两端的电压和灯泡中的电流，以满足实验测量的要求。连接好电路闭合开关后，灯泡很亮，随即又熄灭了，说明灯泡两端电压超过了额定电压3.8 V，灯泡中的电流很大，滑动变阻器连入电路的电阻很小或电源电压过高。
答案：(1)电流表、电压表和滑动变阻器(2)实验电路图如图所示

(3)造成题述现象的原因可能是：①电源电压太高；②滑动变阻器连入电路的是金属杆两端的两个接线柱；③开关闭合前滑动变阻器的滑片没有处在使连入电路电阻最大的位置。
8.(2010湖北黄冈模拟，17)谢敏同学利用电压表和电流表测量电阻R1的阻值（约9 Ω），电源选用两节干电池。

甲

乙 丙
图7-3-11
（1）按图7-3-11甲电路，将图乙中电流表正确连入电路。
（2）该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3 V不变，你认为发生故障的原因可能是__________或__________。
（3）清除故障后，小明将滑片P向左滑动时，电压表示数将__________（填“增大”“减小”或“不变”），当P滑到某一位置时，两表读数如图丙所示，由此可知R=__________Ω。你认为这个结果可靠吗？理由是____________________。
解析：（1）电源由两节干电池串联使用，电源电压为3 V，所以电压表量程选择0—3 V，根据I=U/R可判断电路中最大电流在0.3 A左右，故电流表的量程选择0—0.6 A。（2）不论怎样移动滑片，电压表示数总为3 V，说明电压表测电源电压或滑动变阻器没有接入电路，即R1断路或R2短路。（3）滑片向左移，滑动变阻器连入的电阻变小，电路中电流增大，电压表示数变大。在测量电阻实验中，应多次测量求平均值，以减小误差。
答案：（1）如图所示。

（2）R1处断路 R2处短路
（3）增大 10 不可靠 没有多次测量求平均值
