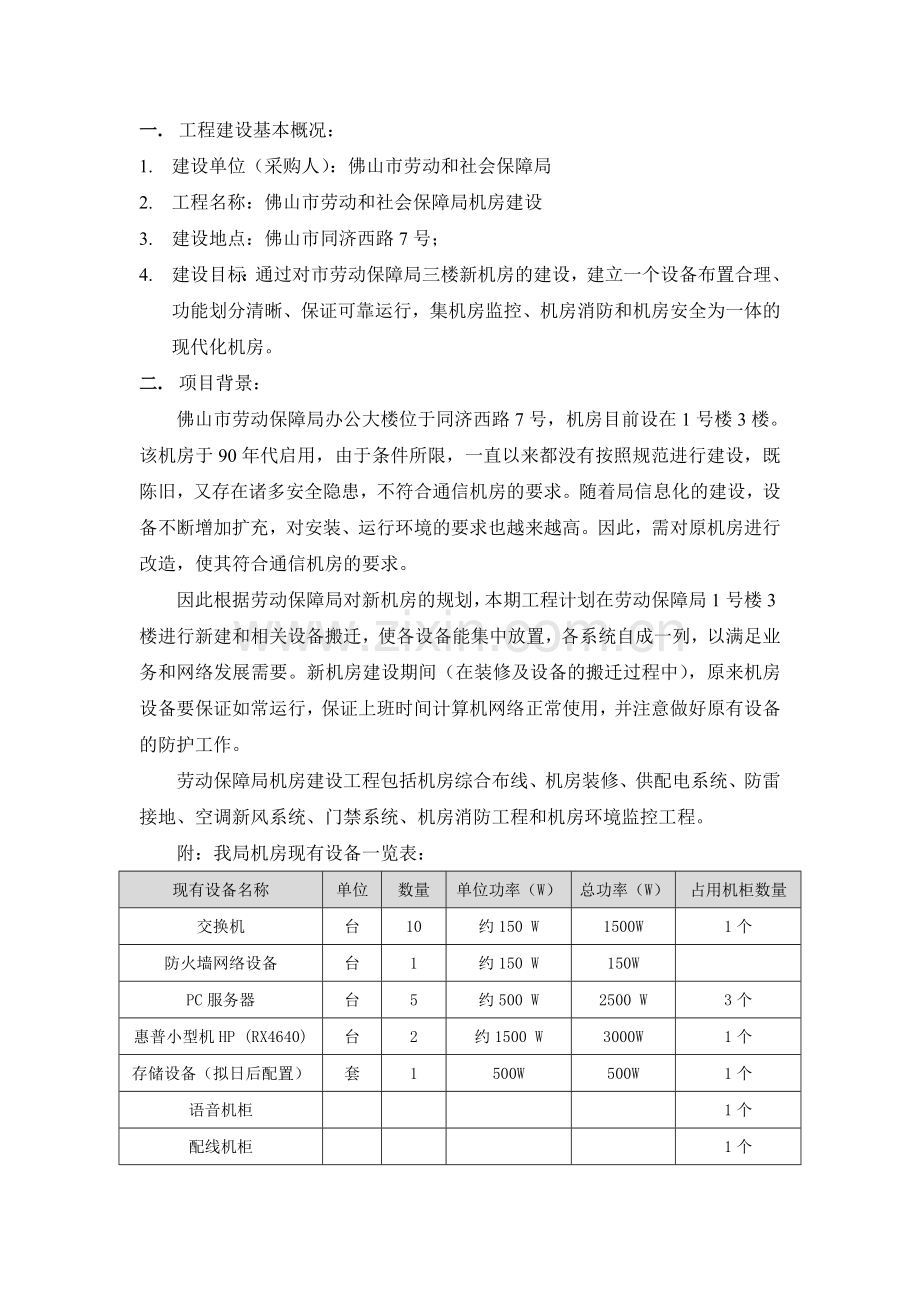

一. 工程建设基本概况：
1. 建设单位（采购人）：佛山市劳动和社会保障局
2. 工程名称：佛山市劳动和社会保障局机房建设
3. 建设地点：佛山市同济西路7号；
4. 建设目标：通过对市劳动保障局三楼新机房的建设，建立一个设备布置合理、功能划分清晰、保证可靠运行，集机房监控、机房消防和机房安全为一体的现代化机房。
二. 项目背景：
佛山市劳动保障局办公大楼位于同济西路7号，机房目前设在1号楼3楼。该机房于90年代启用，由于条件所限，一直以来都没有按照规范进行建设，既陈旧，又存在诸多安全隐患，不符合通信机房的要求。随着局信息化的建设，设备不断增加扩充，对安装、运行环境的要求也越来越高。因此，需对原机房进行改造，使其符合通信机房的要求。
因此根据劳动保障局对新机房的规划，本期工程计划在劳动保障局1号楼3楼进行新建和相关设备搬迁，使各设备能集中放置，各系统自成一列，以满足业务和网络发展需要。新机房建设期间（在装修及设备的搬迁过程中），原来机房设备要保证如常运行，保证上班时间计算机网络正常使用，并注意做好原有设备的防护工作。
劳动保障局机房建设工程包括机房综合布线、机房装修、供配电系统、防雷接地、空调新风系统、门禁系统、机房消防工程和机房环境监控工程。
附：我局机房现有设备一览表：
现有设备名称
单位
数量
单位功率（W）
总功率（W）
占用机柜数量
交换机
台
10
约150 W
1500W
1个
防火墙网络设备
台
1
约150 W
150W

PC服务器
台
5
约500 W
2500 W
3个
惠普小型机HP (RX4640)
台
2
约1500 W
3000W
1个
存储设备（拟日后配置）
套
1
500W
500W
1个
语音机柜

1个
配线机柜

1个

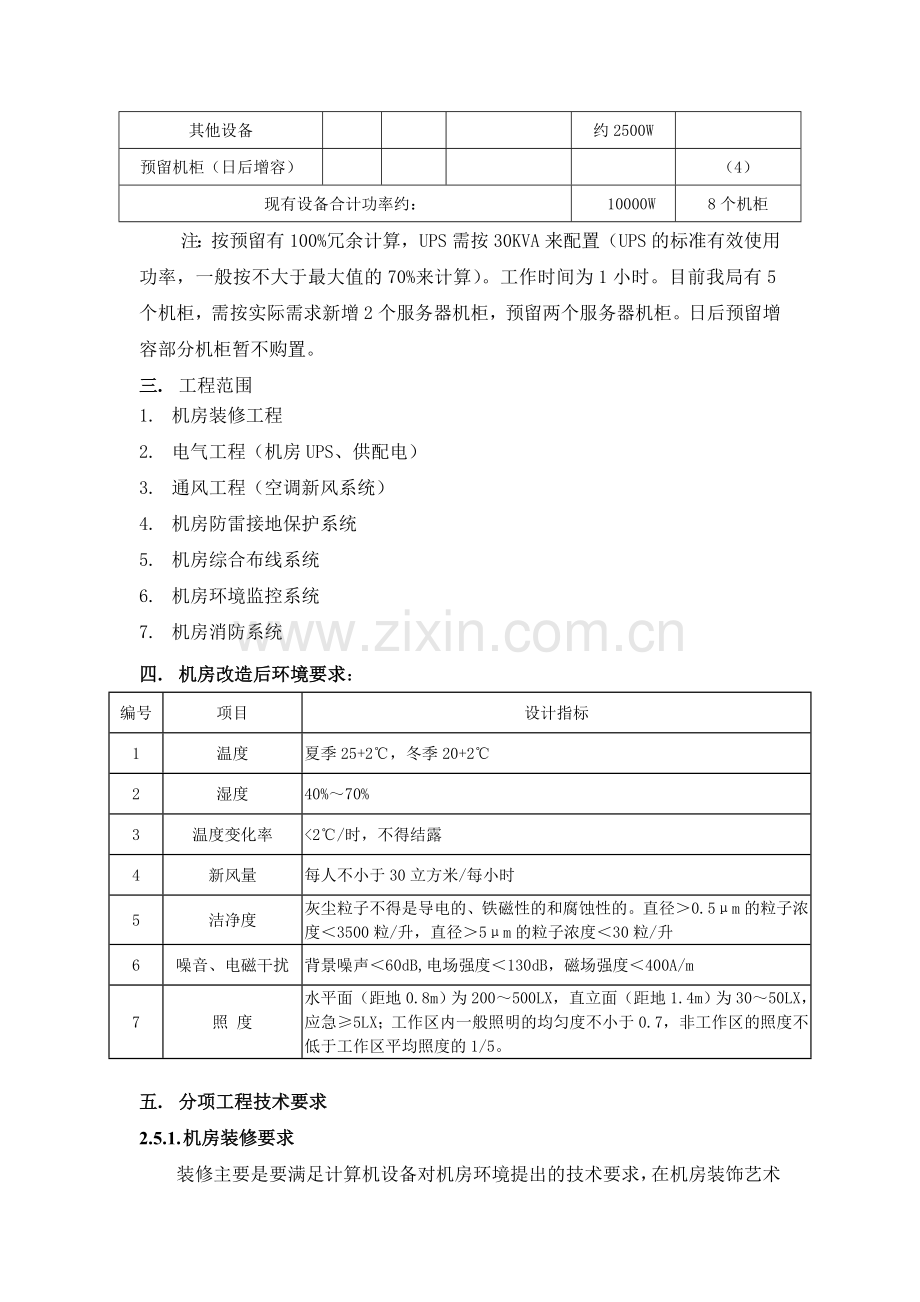

其他设备

约2500W

预留机柜（日后增容）

（4）
现有设备合计功率约：
10000W
8个机柜
注：按预留有100%冗余计算，UPS需按30KVA来配置（UPS的标准有效使用功率，一般按不大于最大值的70%来计算）。工作时间为1小时。目前我局有5个机柜，需按实际需求新增2个服务器机柜，预留两个服务器机柜。日后预留增容部分机柜暂不购置。
三. 工程范围
1. 机房装修工程
2. 电气工程（机房UPS、供配电）
3. 通风工程（空调新风系统）
4. 机房防雷接地保护系统
5. 机房综合布线系统
6. 机房环境监控系统
7. 机房消防系统
四. 机房改造后环境要求：
编号
项目
设计指标
1
温度
夏季25+2℃，冬季20+2℃
2
湿度
40%～70%
3
温度变化率
<2℃/时，不得结露
4
新风量
每人不小于30立方米/每小时
5
洁净度
灰尘粒子不得是导电的、铁磁性的和腐蚀性的。直径＞0.5μm的粒子浓度＜3500粒/升，直径＞5μm的粒子浓度＜30粒/升
6
噪音、电磁干扰
背景噪声＜60dB,电场强度＜130dB，磁场强度＜400A/m
7
照 度
水平面（距地0.8m）为200～500LX，直立面（距地1.4m）为30～50LX，应急≥5LX；工作区内一般照明的均匀度不小于0.7，非工作区的照度不低于工作区平均照度的1/5。

五. 分项工程技术要求
2.5.1. 机房装修要求
装修主要是要满足计算机设备对机房环境提出的技术要求，在机房装饰艺术上以既大方舒适，又满足其技术要求为原则。对装饰材料的选择要达到吸音、防火、防潮、防变形、抗干扰、防静电等要求。装饰后，要使整个机房色调柔和、通透宽敞、不压抑、舒适，以期达到现代化的装饰水平和视觉效果。
机房建设后总面积为108㎡。本工程根据各个使用功能划分为设备区47㎡、办公区41㎡和介质区20㎡。
(1) 吊顶工程
① 天花上部防尘防潮处理。
② 设备区采用铝合金吊顶天花微孔天花，办公区、介质室采用无孔天花，规格为600*600*0.7mm。天花吊顶里的钢筋混凝土表面扫聚氨脂防尘漆。
③ 天花吊杆须用膨胀螺栓与顶板可靠联接，吊杆刷防锈漆，吊杆间距不大于1500 mm；天花所有接缝连线横平竖直，水平位置公差≤1.5mm，相邻天花之间垂直公差≤1mm。
④ 天花参考品牌：欧陆、金霸、CMC
(2) 地板工程
① 地板安装前，水泥砂浆找平处理后，作防尘防潮处理，以保证防潮防霉及洁净达标。
② 设备区地板采用600*600*35全钢抗静电地板架空，地板架空高度为300mm，地板下采用13mm厚橡塑保温棉作保温处理，地板与墙体交界处用不锈钢踢脚板封边。防静电地板的板厚公差应在±0.2mm/m以内；常温常湿下地板绝缘电阻应大于100kΩ，小于100MΩ；地板的均匀荷载应在1000kg/ m2以上。办公区大门入口处做踏步铺大理石地板。
③ 风口地板的配置要满足以下几条：保证地板下作为静压箱时，风压保证在120Pa，地板出风口风速控制在 ≤2.5m/S。
④ 办公区入口处作15°活动斜坡，能与大门台阶吻合，方便设备区设备进出、上落；
⑤ 机房用活动地板应符合国标GB6650-86《计算机房用活动地板技术条件》；活动地板的铺设应在机房内各类装修施工及固定设备安装完成并对地面清洁处理后进行；建筑地面应符合设计要求，并应清洁、干燥，活动地板下空间作为静压柜时，四壁及地面均应作防尘及保温处理，不得起皮或龟裂；现场切割的地板，周边应光滑，无毛刺，并按原产品的技术要求作相应处理；活动地板铺设前应按标高及地板布置严格放线将支撑部件调整至设计高度；活动地板铺设过程中应随时调整水平，遇到障碍或不规则地面，应按实际尺寸镶补并附加支撑部件；在活动地板上搬运、安装设备时应对地板表面采取防护措施。
⑥ 活动地板主要构件是地板、可调支撑、桁梁和缓冲垫。由于活动地板整体敷设，对地面平整度要求较高，因此所有地面均用水泥砂浆找平抹光处理，在所有地面均刷防尘漆多遍做洁净处理，可起到提高机房洁净度。其它方面应对各种孔洞进行封堵，以防虫鼠害。
⑦ 参考品牌：汇亚、奥斯曼、沈飞、林德纳
(3) 墙面工程
① 设备区室内墙面需作防水、防潮、防尘处理。
② 设备区的墙面采用优质彩钢板饰面，钢板厚度≥0.5mm，要求能满足屏蔽系统和等电位系统的需求，并做好墙面的保温隔热处理；
③ 设备区与办公区之间采用双层防火玻璃隔断，以防止由于设备区与办公区之间的温差，造成冷凝水的产生。玻璃隔断作上下钢结构，中间以12mm防火玻璃间断,与顶棚及地面有角钢可靠连接；
④
⑤ 介质区砌轻质砖与办公区相隔。介质区与办公区墙面涂ICI。
⑥ 设备区与外界连接的所有墙体的缝隙区管线槽接口处均以水泥沙浆或防火泥堵实，防止虫、鼠进入机房；并做好防白蚁处理。
⑦ 新机房建设和机房内部装修，不能影响整座大楼（指新装修好的大楼外立面）外观。
⑧ 彩钢板参考品牌：百益得、万博得、林德纳
⑨ 防火玻璃参考品牌：明安、兴华、金钢
(4) 门窗工程
① 设备区：安装1500*2100mm双开双层防火玻璃门（以防止由于设备区与办公区之间的温差，造成冷凝水的产生。），配优质地弹簧。
② 介质区：安装900*2100mm单开木门。
③ 办公区：安装1500*2100mm双开钢质防火门，配优质地弹簧。
④ 参考品牌：明安、越秀、龙电
(5) 其他
① 办公区入口放置一台全自动鞋套机。
② 设备区防水措施:设备区建设中，临时开的孔洞，完工后要全部封堵，对外应留有孔洞做好防水措施。
③ 防虫、防鼠害:机房在建设时尽量少开与外界直接连通的孔洞。若必须开时，在开洞后马上用临时物体封堵，以防虫鼠窜入。机房与外界必须放置设备及管道所用的孔洞，设备及管道安装完成后要即时密封，设备与管道入口必须设挡虫及鼠的铁砂网。机房内所有的电缆、线缆及信号用线应穿金属管或硬塑管。机房内所有线槽管架高敷设，并密封。
2.5.2. 电气工程要求
(1) 机房供配电系统：市电负荷主要为专用空调机、新风机、照明系统、市电插座、UPS系统等，UPS负荷主要为小型机、PC服务器、阵列库、网络设备、通讯设备及部分应急照明等。
① 电源技术指标：机房的供电电源技术指标应按GB2887-2000《电子计算机场地通用规范》中的规定按A级执行。同时考虑到计算机系统的扩展、升级等可能性，预留备用容量。机房的供电系统采用三相五线制供电。具体电源参数如下：
序号
项目
级 别
A级
1
稳态电压偏移范围，％
-5～＋5
2
稳态频率偏移范围，Hz
-0.2～＋0.2
3
电压波形畸变率，％
5
4
允许断电持续时间，ms
0～<4
② 配电柜：本工程采用一台配电柜。
(2) 具体要求如下：
① 计算机设备电源采用英式三扁防水插座。
② 从配电箱到计算机系统的各种设备若为电缆应为阻燃铜芯的电缆，阻燃电线应穿金属管（槽）。
③ 配电柜应配有电流表、电压表、电源指示灯、防护等级应达到规范要求。
④ 机房内的不间断电源UPS应为计算机设备、监控设备及事故照明等提供负载均衡合理配电。配电系统应设置和消防系统的联动装置，可在发生火灾时自动切断动力供电和UPS输入输出供电。
⑤ 每个UPS电源插座箱和防水插座，均采用独立回路供电；并且每一个回路有单独的漏电保护开关。
(3) 电源插座及电缆：全部电线须采用符合国家标准的阻燃双塑型铜芯电线，相线、零线和地线颜色须按国家标准分清，并对所有敷设的线路做好标记。
① 计算机设备电源采用英式三扁防水插座。
② 从配电柜到计算机系统的各种设备采用阻燃铜芯的电缆或阻燃电线穿金属管（槽）。
③ 配电柜应配有电流表、电压表、电源指示灯、防护等级为IP40。
④ 配电系统应设置和消防系统的联动装置，可在发生火灾时自动切断动力供电和UPS输入输出供电。
⑤ 每个UPS电源插座箱和防水插座，均采用独立回路供电；并且每一个回路有单独的漏电保护开关。
(4) 照明本工程照明度要求：
① 机房、配电室照度选择：距离地面0.8m的平均照度不低于300Lx。
② 照明灯盘选用飞利浦600*1200格栅灯盘，内设日光灯管，灯盘吊装。
2.5.3. 机房防雷及地网要求
本系统机房专用地采用大楼总地网，机房总地线排采用双色95平方毫米的多股铜导地线接至大楼一楼的总地排，接地线两端的连接点应确保电气接触良好，并应作防锈防腐处理。从每个机柜拉一地线连接到机房总地排。
本工程只涉及设备区的防雷及地网工程，机房地极需在本大楼重新作地极引至机房内（由成交单位施工），大楼地网工程另行建设，不在本工程内。
本工程设备区接地极需在本大楼一楼地坪面向下开挖约3米深植入两根接地桩，桩位周围尽可能深挖，每桩位及地桩母线处灌入长效降阻剂，每个焊接点焊接面积不得小于100mm，焊接后刷防锈漆。挖接地桩处采用黑土回填，做好后恢复原地坪面原貌。具体作法详见接地极安装工艺图。
成交人若不具备相应的防雷资质，经监理工程师审核同意，采购人批准，成交人须委托具有相关防雷资质的公司完成该部分的报建、设计、施工、验收等工作。
(1) 接地系统
① 计算机网络系统直流接地
主机房直流地网：在设备区抗静电地板下用3*30㎜紫铜带组成间距为2500*2500mm的网格，机房总地线排采用双色95 MM2的多股铜导地线接至大楼一楼的总地排。
各电源柜的接地端子通过导线连接。
② 等电位接地：在机房区的防静电地板下设一个等电位均压带，材料为3*30MM的紫铜带。环行均压带上用2.5平方的阻燃线就近端接所有金属顶棚、龙骨、墙面及设备的金属外壳、金属管线，形成等电位接地。环行均压带分别取临近建筑物混凝土柱内主竖向钢筋两处用等电位棒相连接，接地汇流排引一条95MM2的阻燃线缆接至本楼层一楼总接地引下线上的接线端子上。
(2) 防雷系统
① 电源防雷采用在配电箱及UPS箱中安装一套OBO V20-C/3+NPE二级防雷器，保护输入电路的安全。
② 静电防护。机房安全接地应符合GB2887-2000《电子计算机场地通用规范》中的规定。接地与防雷接地。按照GB50343-2004《建筑物电子信息系统防雷技术规范》作好防雷措施。
③ 配电箱及UPS箱各安装一套OBO V20-C/3+NPE防雷器。在电子计算机系统中，有大量的使用380V/220V交流电源的电气设备，这些设备按国家有关规范中对电气的规定进行工作接地，即把中性点接地。同时做好安全保护地，要求接地电阻≤1Ω。此外，要求空调机组、机柜等机房设备必须接地，各类设备的接地电阻按照国家标准执行。如果采用联合接地的方式，则要求以最高标准执行。
④ 接地装置的设置应满足人身的安全及计算机正常运行和系统设备的安全要求。地线系统：直流工作接地≤1Ω、交流工作接地≤4Ω安全保护接地≤4Ω。具体技术要求应参照GB50174-93《电子计算机机房设计规范》、GB2887-2000《电子计算机场地通用规范》和GB50343-2004《建筑物电子信息系统防雷技术规范》的规定，符合技术指标中的有关要求，有特殊要求的设备进行特殊处理。
2.5.4. UPS要求
(1) UPS设备要求
① UPS主机和电池三年原厂保修。电池三年内出现任何质量问题可免费更换。
② 成交人供货时必须有生产厂家提供的产品原产地证明和用户手册保修手册等售后服务承诺文件。
③ UPS主机安装必须由生产厂家派出具有厂家认证的专业人员安装。
④ UPS主机及电池必须有厂家加盖公章的中国泰尔认证中心认证。
⑤ 参考品牌：科士达、艾默生、科华、梅兰日兰等。
为了保障计算机系统7*24小时全天候正常运行，避免在市电突然断电的情况下造成系统数据的丢失和设备的损坏，机房必须配备1台30KVA UPS 实现电源保护，后备时间为60分钟。
(2) UPS性能指标要求
① UPS要求功率为30KVA。
② 要求选用全数字化三进三出UPS，采用第二代改进型输出隔离变压器智能数字在线式UPS,有大屏幕显示，运行状态、操作程序、测量值、故障检修资料、图象资料显示等，通过中文菜单操作，一目了然。
③ 电池管理功能：UPS可设置系统具有先进的电池管理功能，主要包括电池故障检测、电池放电后备时间预测及电池自检等。
④ 延时软启动功能：UPS系统的延时软启动功能，能大大减小系统启动过程中对设备和电网的冲击。
⑤ 告警和保护功能：UPS系统具有多种告警方式，可通过声、光、LCD、输入输出接点以及网络传输方式对当前发生的告警进行及时、准确和详细的提示。
⑥ 冷启动功能：UPS系统在没有交流电源输入时用电池组可直接启动UPS。
⑦ 市电恢复自启动功能：市电恢复自启动功能是专门针对UPS设备接有后备电池的应用场合设计的，可以在后备电池实施欠压保护以后，输入交流电恢复正常时，UPS电源自动启动，按照预先设定好的工作模式选择供电方式。
(3) 技术参数表：
额定容量（VA）*
30KVA
额定容量（W）
24KW
输入电压范围*
380（或400Vac）±20%三相四线输入
最大输入电流
55A
输入频率范围*
50Hz/60 Hz（±5%）自动识别
频率跟踪速率
＜1Hz/s

功率因数
0.97
输出
标配输出隔离变压器
输出电压范围
380Vac±1%
输出频率范围*
50Hz（±0.5%）自动跟踪输入频率
瞬变响应恢复时间
＜40ms
过载能力
过载115%/125%/150%维持30分钟/10分钟/1分钟后转旁路，负载正常后自动恢复
功率因数
0.8
峰值系数
3∶1
波形失真度
线性负载＜3%
非线性负载＜5%
并联方式
可多台扩容并联或N+1并联冗余可6台并机
暂态电压*
电压最大变化±4%内（100%）负载投入或切离
电池管理*
采用智能化电池管理系统，从而提高电池的可靠性和使用寿命。
直流电压
384Vdc
充电时间
8～10小时内完成90%容量
整机效率
＞90%
旁路
内置静态旁路,手动维修旁路
旁路输入电压范围*
380（或400Vac）±20%(可设置 ± 10 % - ± 20 %)
旁路额定频率*
50 / 60 Hz (自动辩识)
旁路输入频率范围*
±2 % (可设置± 1%至± 5 %)
旁路逆变切换时间
0ms 内置自动旁路开关
LED
指示电池低压、市电状态、逆变、异常，旁路
LCD
显示输入输出电压、频率、电池电压、输出功率、温度
通讯管理*
干接点RS232通讯界面EPO界面
温度
0～40℃

湿度＊
0～95%不结露
储藏温度＊
-25℃～55℃

保护等级
IP 20
安全标准*
EN50091-1-EMC，EN50091-2ClassA
噪音
＜60dB（距箱体1米处）
海拔高度
<1000m
净重（Kg）
336
毛重（Kg）
393
尺寸（WxDxH）（mm）
555 x 725x 1220
电池
与主机同一品牌、或汤浅

(4) 根据现有负载情况，并考虑到系统扩容的需要， UPS系统的具体配置见下表：
设备名称
数量
备注
UPS主机
1台
三进三出，30kVA，单机型
电池柜
2只
内置蓄电池（为了减少楼面单点承重压力，采用2个电池柜）
蓄电池
按需
可延时1小时
2.5.5. 空调工程要求
考虑机房的面积和设备容量，本项目空调系统按采用一台精密空调与一台5P民用空调（作为精密空调的备份设备）互备方式设计，安装空调自启动系统，实现两台空调自动切换运行功能，以保证机房空调系统的可靠性。为防止空调排水有余漏，施工时在空调机组周围作围水堰,围水堰内需安装地漏，并采用双层管排水（大管套小管）。
在办公区计划安装一台3P普通柜式空调，需考虑提供空调用电(注：5P、3P民用空调用原有设备，不在本项目中购买)。
精密空调通过下送风功能，从防静电地板下送出冷空气，覆盖范围为整个机房设备区区域。
为使机房内主要设备和管理操作人员有一个良好的工作环境，并为其具备能够安全、可靠地运行，发挥其最大的工作效率，就要提供一个符合其运行标准要求的机房环境。这包含对制冷、制热、加湿、去湿、滤尘有严格的标准要求，设备运行情况、使用寿命与工作环境有密切关系，温度、湿度、洁净度就是工作环境的关键因素。
根据中华人民共和国〈电子计算机机房设计规范〉（GB50174-93）标准:
第3.1.2条 电子计算机机房内温、湿度应满足下列要求：
(1) 开机时电子计算机机房内的温、湿度，应符合表3.1.2-1的规定。

A级
B级
夏季
冬季
温度
23℃+/-2℃
20℃+/-2℃
18℃-28℃
相对湿度
45%-65%
40%-70%
温度变化率
<5℃/h
并不得结露
<10℃/h
并不得结露
第3.1.3条 开机时主机房的温、湿度应执行A级，基本工作间可根据设备要求按A、B两级执行，其它辅助房间应按工艺要求确定。
第3.1.5条 主机房内的空气含尘浓度，在静态条件下测试，每升空气中大于或等于0.5μM的尘粒数，应少于18000粒。
同时参考：国外机房热指针情况 :
项目 国别
美国
英国
日本

单位
面积
热指针
计算器设备(kcal/m2．h)
230~280
216
300
人工照明(kcal/m2．h)

20~30
工作人员(kcal/m2．h)

2
围护结构(kcal/m2．h)

30
合计(kcal/m2．h)
300~350
354
350~450
设备产热量占热量的百分数
77~80%
61%

换气次数
51~109

40
根据以上资料, 计算器房负荷按250～500 kcal/m2．h计算。按照新计算机机房所摆放设备密度来测算，取值为300 kcal/m2．h。这样，温度达A级，相对湿度达A级。
因消除设备热量需要的风量与机房内设备热负荷成正比，这就要求空调的送风量较大，一般机房换气次数为30～50次/小时，同样新计算机机房按所摆放设备密度来算,取值约以40次/小时。
尘埃对于机房的电子设备影响较大。因大量含导电性的尘埃落入设备内部，就会使设备的绝缘性降低，甚至短路。绝缘性尘埃将引起设备内部接触不良，影响设备的正常运行。这就要求空调机和新风机具有中效和亚高效级过滤，机房设备区必须维持一定的正压，防止外界尘埃进入机房，以满足机房空气的洁净度要求。
以上标准对于普通空调是达不到要求的，具备达到并满足以上条件，就依赖于具有恒温恒湿控制能力及滤尘功能的精密空调来实现。
机房的热负荷来自于设备工作时产生的巨大显热，为使设备能够稳定安全可靠运行，保证发挥最大效率，要保证设备发出的热量及时散掉，工作温度不致升高，这就要求进入设备的空气和从设备排出的空气温度差越小越好，即小焓差。
(2) 精密空调设备技术参数（不低于表内参数）
送风方式*
下送风，上部顶回风
冷凝方式
直接膨胀风冷型
总冷量
不少于15kW
显冷量*
不少于15KW
显热比
93%
送风量
4950 m3/h
机外余压
120Pa
风机数量
3
压缩机类型
全封闭涡旋式
压缩机功率
4.5KW
过滤器数量
2
加湿方式
电极式蒸汽加湿
加湿量
4.0kg/h
除湿方式
节能式快速除湿
空气净化
EU4，阻尘值90%
噪音
49dba
显示
C305大屏幕中文及图形显示
机组尺寸(mm)
1200(宽)× 450(厚)× (1740)高(不含风帽高度)
机组重量
260kg
冷凝器配置

冷凝器型号
C025
重量
50KG
数量
1
尺寸
1180mmX720mmX440mm
(3) 参考品牌：登高、爱默生、佳力图
(4) 提供三年原厂质保，成交人供货时必须有生产厂家提供的产品原产地证明和用户手册保修手册等售后服务承诺文件。

2.5.6. 新风系统
设备区设置一台新风机，新风量按《电子计算机机房设计规范》（GB50174-93）中空调总送风量的5%设计。为满足消防要求，应与市电柜配电系统消防联动，一旦发生火情，可自动关闭新风系统。新风系统的新风口不能开在大楼的外立墙面上，以免影响整体外观，同时要做好防水、防虫鼠进入处理。
2.5.7. 排风系统
设备区要设置紧急排风系统，用于火灾后的排烟、排气。排风口不能开在大楼的外立墙面上，以免影响整体外观，同时要做好防水、防虫鼠进入处理。
2.5.8. 门禁系统要求
机房大门及设备区处设置门禁系统，要求采用具备指纹门禁系统（同时可使用密码），具体要求为：能记录人员进出机房的有关资料，设置用户操作权限，分级控制，并对用户的所有操作情况产生日志文件，可以对以前任意时间段所有动作情况、报警信息、系统运行情况、操作员操作情况进行统计查询，且均可打印。
参考品牌：SYRIS、 英特韦特
2.5.9. 机房布线工程
机房综合布线使用六类线，要求考虑从楼层接入大对数电缆所需使用的语音配线架。所有强电弱电布线采用下走线方式，强弱电走槽应分开（UPS线路和市电供电线路亦要分槽布线），并预留增容空间。
配置2个服务器机柜放置PC服务器用，规格为600mm*900mm*2000mm。
机房综合布线包括办公区、介质室及设备区综合布线。其中办公区共配置不少于12个信息点；设备区配置按每个机柜5个信息点配置，共不少于60个信息点；介质室配置不少于4个信息点。合计配置不少于信息点76个。
数据信息插座采用免工具RJ45模块，语音信息插座采用免工具RJ11模块。模块的塑料外壳采用的是PC料; 插头插座可重复插拨次数≥750次；信息面板需采用PC料，面板具有防尘盖,防尘盖均为向下开启，用户使用时极为方便。
数据通信的水平线缆和语音通信芯线缆都用CAT6（六类)4对UTP。
布线工程完工后，应通过打印标签给予编号识别，并给出完整的文档资料。
另外，配置一台标签机，作日常网络管理标示之用。
参考品牌：康普（原AVAYA）、安普、IBDN等国内外知名品牌。
2.5.10. 机房消防工程
本工程设备区要求采用无管网设计。
需按机房面积配备烟感、温感自动报警系统，两路独立的火灾信号，有效防止系统误报、误动作。
各防区要求配置声光报警器、气体释放门灯、手/自动转换按钮、紧急启动按钮等辅助警报装置，使机房达到更加安全效果。并为机房配置1~2套防毒消防面具。
技术参数要求:
系统设计用药量：按标准要求设计
喷射时间：15秒
浸渍时间：3分钟
响应时间：30秒
喷咀采用mpg全淹没喷咀
机房消防系统若成交人没有相应的消防资质，经监理工程师审核同意，采购人批准，成交人须委托具有消防设施工程专业承包企业资质的公司完成该部分的报建、设计、施工、验收等工作。与大楼消防系统联动。
2.5.11. 机房环境监控工程
(1) 机房环境监控范围
建立一个机房监控管理平台，对机房内的配电、UPS、环境温度、湿度，漏水、门禁、CCTV等实现集中监控、集中管理。监控内容包括：
① 配电柜系统:实时监视配电柜的三相电压、电流、频率、功率因数、有功功率等参数值；实时检测配电柜内的主要回路的触点开闭状态；实时监测机房内重要插座的供电与否。
② UPS系统:实时对1台UPS的输入输出的参数进行监视；对内部整流器、逆变器、电池、旁路、负载等各部件的运行状态进行实时监视；实时监测UPS会发生的故障，当有部件发生故障，系统自动报警。
③ 空调设备:实时监视1台精密空调的内部参数的变化；实时监视精密空调内部的压缩机、风机、冷凝器、回湿器、去湿器等部件的运行状态。
④ 机房漏水检测:实时监测主机房和配电室的漏水情况；检测漏水发生时发出报警。
⑤ 温湿度系统:实时监视机房的温度变化情况；实时监视机房的湿度变化情况；对机房温湿度变化越限实时报警。
⑥ 火灾系统:实时监视消防报警主机的干接点信号；实时监视机房烟感和温感的状态；实时检测烟感的报警情况。并与大楼消防系统联动。
⑦ 门禁系统:实时监视机房进出人员的资料；实时监视机房门的开关状态。
(2) 监控系统功能
监控系统能对机房场地的环境实现集中监控，包括对机房动力系统（主要配电设备检测、UPS、精密空调等）、环境系统（漏水系统、湿度、）等具有完善的检测功能，对发生的各种事件能给出处理信息，提示机房管理人员进行操作，实现机房设备的统一监控。
监控中心主机将所有监控数据存储在本地硬盘上，操作人员可以随时查询各个监测设备的任何检测参数的历史资料，并且自动生成历史曲线图，将查询结果以列表方式显示或打印，以供分析之用。系统保存历史数据不受时间限制。
监控系统提供多备份功能，可以将一份数据做几个备份以防止重要数据丢失，同时对事件日志的记录多少也可以根据实际情况而设定，备份的路径也可以随便设定。
系统具有分级报警功能，当系统出现报警时，可根据不同监控对象报警事件而划分不同的报警方式，包括划分报警等级、时间优先、次数频率等，在监控中心可以以不同颜色和声音对报警事件进行区分，完善的报警级别将会使系统具有更高的可靠性。报警方式包括屏幕报警、声音报警、电话报警、短信报警。
(3) 监控点设置
① 配电柜系统:每个配电柜安装一个电力测量仪，实时监视配电柜的三相电压、电流、频率、功率因数、有功功率等参数值，通过通信接口传输到监控主机。
② UPS系统:通过UPS厂家提供的通信接口用将UPS内部整流器、逆变器、电池、旁路、负载的运行状态和报警信息传输到监控主机。
③ 精密空调设备:实时监视1台精密空调的内部参数，包括精密空调内部的压缩机、风机、冷凝器、加湿器、除湿器等部件的运行状态，通过厂家提供的通信接口将信息传输到监控主机。
④ 机房漏水检测:在精密空调地板下、主机房区间、水管经过的路径上设置漏水检测带或漏水检测点，当发生漏水故障时，将信息传输到监控主机，并通过多媒体声音报警、自动发短信、电话等方式通知相关人员前来处理。
⑤ 视频监控系统：设备区安装3台半球摄像机，监视设备区重要场所的人员出入活动情况。通过统一的机房监控管理平台，可以实现闭路电视监控系统与门禁系统、消防报警和照明系统等联动。所有视频信息视安防需求设置定时录像、触发录像、24小时连续录像或视频移动报警录像等方式，采用H.264压缩技术存储在硬盘中，以便查询回放。闭路电视监控系统分别由前端系统、传输系统、控制系统、显示系统四个部分构成,还具有对图像信号的分配切换、存储、处理、还原等功能。
⑥ 温湿度:在设备区安装温湿度传感器，将机房温湿度实时传输到监控主机。机房温湿度变化超过设定限制时报警。
⑦ 火灾系统：实时监视消防报警主机的干接点信号、机房烟感和温感的状态、报警信息，将信号传输到监控主机，并与大楼消防系统联动。
(4) 参考品牌：博创、共济、同兴
2.5.12. 网络设备迁移和割接
设备迁移包括语音线路、网络线路（含光纤光缆）、网络设备及服务器搬迁及割接。
现有服务器系统迁移：需保证服务器系统安全割接迁移后，能正常运行。
原有数据网络业务割接：需保证原有数据网络业务安全割接，割接要求三个小时完成，迁移完毕后马上正常运作。
原有语音线路割接: 需保证原有语音业务平稳割接,要求一个小时内完成, 迁移完毕后马上正常运作。
其他设备的迁移。
为保证系统迁移后正常运作，有关涉及系统核心部分搬迁，需与现系统维护单位进行协助完成的，所发生的材料费、工程费由成交公司负责。
2.5.13. 承重问题
投标单位要根据设备布局图考虑新设备区的楼板承重问题，以作相应的承重加固处理。我局现在机房主要设备的总重量约为：（UPS）528kg+（UPS电池）1050kg+精密空调300kg+(消防气瓶)80kg+(民用空调)20kg+(动力柜)20kg=1998kg。并有存放计算机设备、网络设备及相关的8个机柜（见工程概况中我局机房现有设备一览表的介绍）。
设备区采用槽钢在楼板上作加固处理，外铺防静电地板。10号槽钢与承重柱子采用膨胀螺丝固定；两排机柜摆放位置地板下采用10号槽钢加固，在10号槽钢支架上再用 8号槽钢与其焊接成一体。
UPS、电池柜、配电柜、精密空调摆放位置的地板下采用8号槽钢做承重支架；具体见图纸。
六. 设计图纸
2.6.1.本项目图纸为沈阳科林建筑智能化系统工程有限公司设计的《佛山市劳动和社会保障局机房建设工程设计图》，图纸共24张：。
2.6.2.若发放的图纸内容与本谈判文件工程量清单出现不相符之处，以 图纸 内容为准。
七. 设备与材料清单：
2.7.1. 机房装修工程清单
序号
项目名称
规格或
参考型号
参考品牌
单位
数量
备注
一、
清场工程

1
墙面防尘防潮处理
标准施工

平米
184.80

二、
天花吊顶工程

1
机房优质微孔吸音铝合金天花
600*600*0.7mm
欧陆
平米
47.00

2
办公区优质平板铝合金天花

平米
61.00
含介质区
3
天花专用龙骨及配件

平米
108.00

4
天花安装工程（含辅件）
标准施工

平米
108.00

5
天花刷防尘漆
标准施工

平米
108.00

三、
抗静电活动地板工程

1
全钢抗静电地板主材
600*600*35
汇亚
平米
108.00
全区
2
全钢抗静电地板配件
600*600

平米
108.00

3
机房入口踏步台阶及收边处理
1600*600

项
1.00
高档花岗岩
4
防火保温棉
橡塑
神州
平米
108.00

5
全钢抗静电地板出风口
600*600
汇亚
个
12.00

6
机房入口活动斜坡
定做

项
1.00

7
双头地板吸

只
1.00

四、
墙面装修工程

1
轻钢龙骨底架

平方米
75.00
仅设备区
2
墙面防火保温彩钢板材料

百益得
平米
75.00

3
墙面彩钢板辅材

平米
75.00

4
砌轻质砖墙
标准施工

平米
70.00

5
机房简易踢脚线及施工
标准施工

米
67.20

6
墙面ICI处理

平米
80.00

五、
玻璃隔断工程

1
玻璃隔断上、下钢结构工程
标准施工

米
11.20

2
防火玻璃隔断
双层防火玻璃
新成龙
平米
18.48

3
玻璃隔断位不锈钢饰面边框
标准施工

米
11.20

4
辅助材料

项
1.00

六、
门

1
双开防火玻璃门
防火玻璃
新成龙
套
1.00

2
防火玻璃门用进口地弹簧及安装
标准施工

个
1.00

3
不锈钢门套

套
1.00

4
单开木门

国产定制
套
1.00

5
1500mm双开钢制防火门
1500×2100
国产定制
套
1.00

七、
机房加固

1
10号槽钢
国标
定制
米
40.00

2
8号槽钢
国标
定制
米
12.00

八、
其他

1
自动鞋套机

台
1.00

2.7.2. 综合布线工程清单
序号
项目名称
参考品牌或型号
规格或参考型号
单位
数量
备注
一、
工作区子系统

1、
六类信息模块（数据、语音）
CommScope
MGS400BH-262
个
76.0

2、
底盒
华星
铁质 86*86
个
46.0

3、
双口面板
CommScope
M12L-262
个
30.0

4、
单口面板
CommScope
M12L-262
个
16.0

5、
原装跳线
CommScope
GS8E-7FT
条
76.0

6、
六类非屏蔽双绞线
CommScope
1071004ESL
箱
4.0

7、
24口配线架
CommScope
PM-GS3-24
个
4.0

8、
110型配线架（语音）
CommScope
110DW2-FT
套
按需
（满足100个语音电话）
9、
理线器
国产

个
4.0

10、
服务器机柜(放PC服务器）
柏林
600×900×2045mm
个
2.0

11、
标签机

台
1.0

小计:

二、
辅材

1、
镀锌线槽

120*80
米
12.0

2、
镀锌线槽

80*50
米
30.0

3、
镀锌线管

φ20×1.2
米
60.0

4、
辅材

批
1.0

5、
安装测试费

项
1.0

6、
布线施工费

项
1.0
