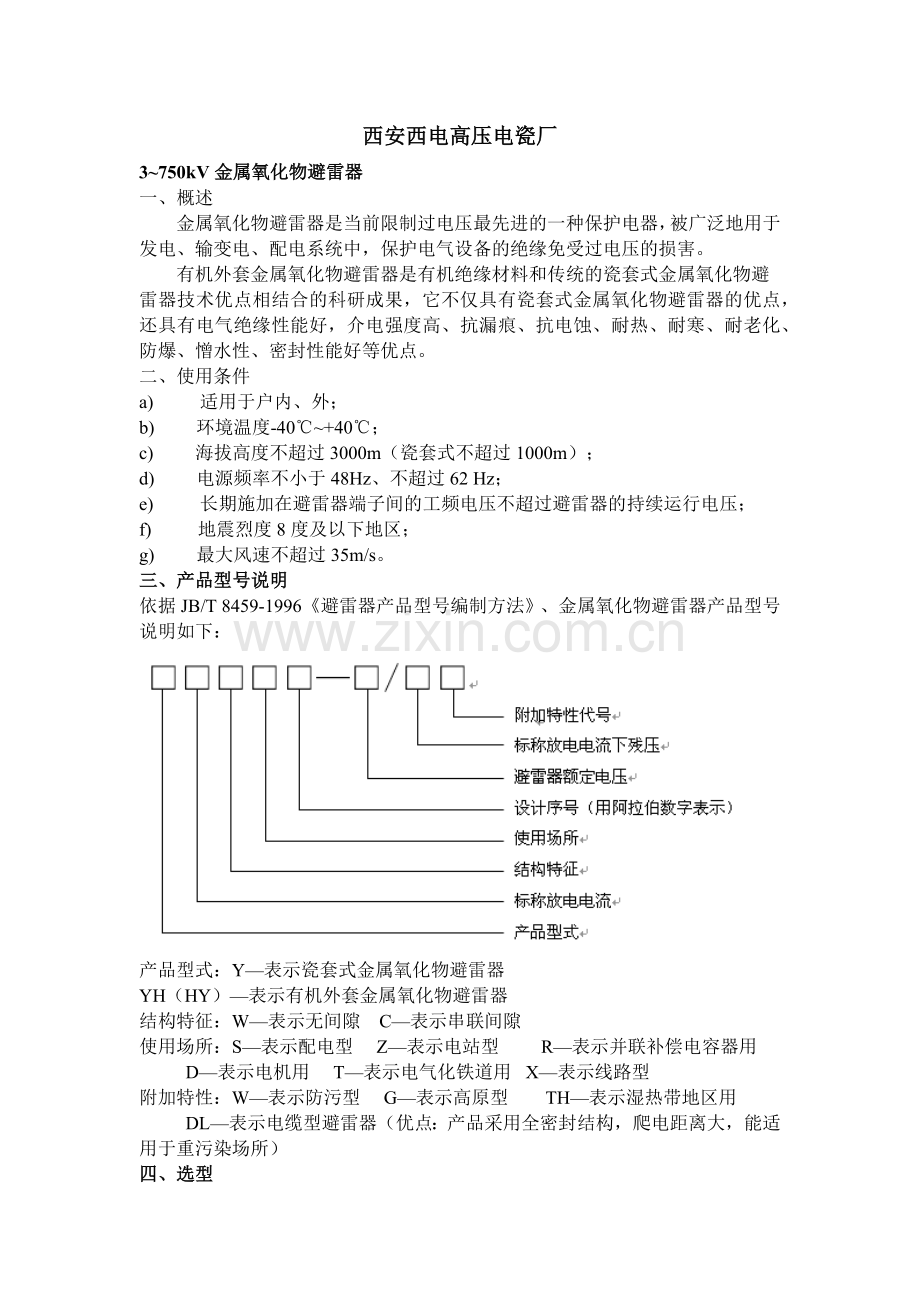

西安西电高压电瓷厂
3~750kV金属氧化物避雷器
一、概述
金属氧化物避雷器是当前限制过电压最先进的一种保护电器，被广泛地用于发电、输变电、配电系统中，保护电气设备的绝缘免受过电压的损害。
有机外套金属氧化物避雷器是有机绝缘材料和传统的瓷套式金属氧化物避雷器技术优点相结合的科研成果，它不仅具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好，介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性、密封性能好等优点。
二、使用条件
a)         适用于户内、外；
b)        环境温度-40℃~+40℃；
c)        海拔高度不超过3000m（瓷套式不超过1000m）；
d)        电源频率不小于48Hz、不超过62 Hz；
e)         长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压；
f)         地震烈度8度及以下地区；
g)        最大风速不超过35m/s。
三、产品型号说明
依据JB/T 8459-1996《避雷器产品型号编制方法》、金属氧化物避雷器产品型号说明如下：
产品型式：Y—表示瓷套式金属氧化物避雷器
YH（HY）—表示有机外套金属氧化物避雷器
结构特征：W—表示无间隙    C—表示串联间隙
使用场所：S—表示配电型     Z—表示电站型         R—表示并联补偿电容器用
          D—表示电机用     T—表示电气化铁道用   X—表示线路型
附加特性：W—表示防污型     G—表示高原型        TH—表示湿热带地区用
          DL—表示电缆型避雷器（优点：产品采用全密封结构，爬电距离大，能适用于重污染场所）
四、选型

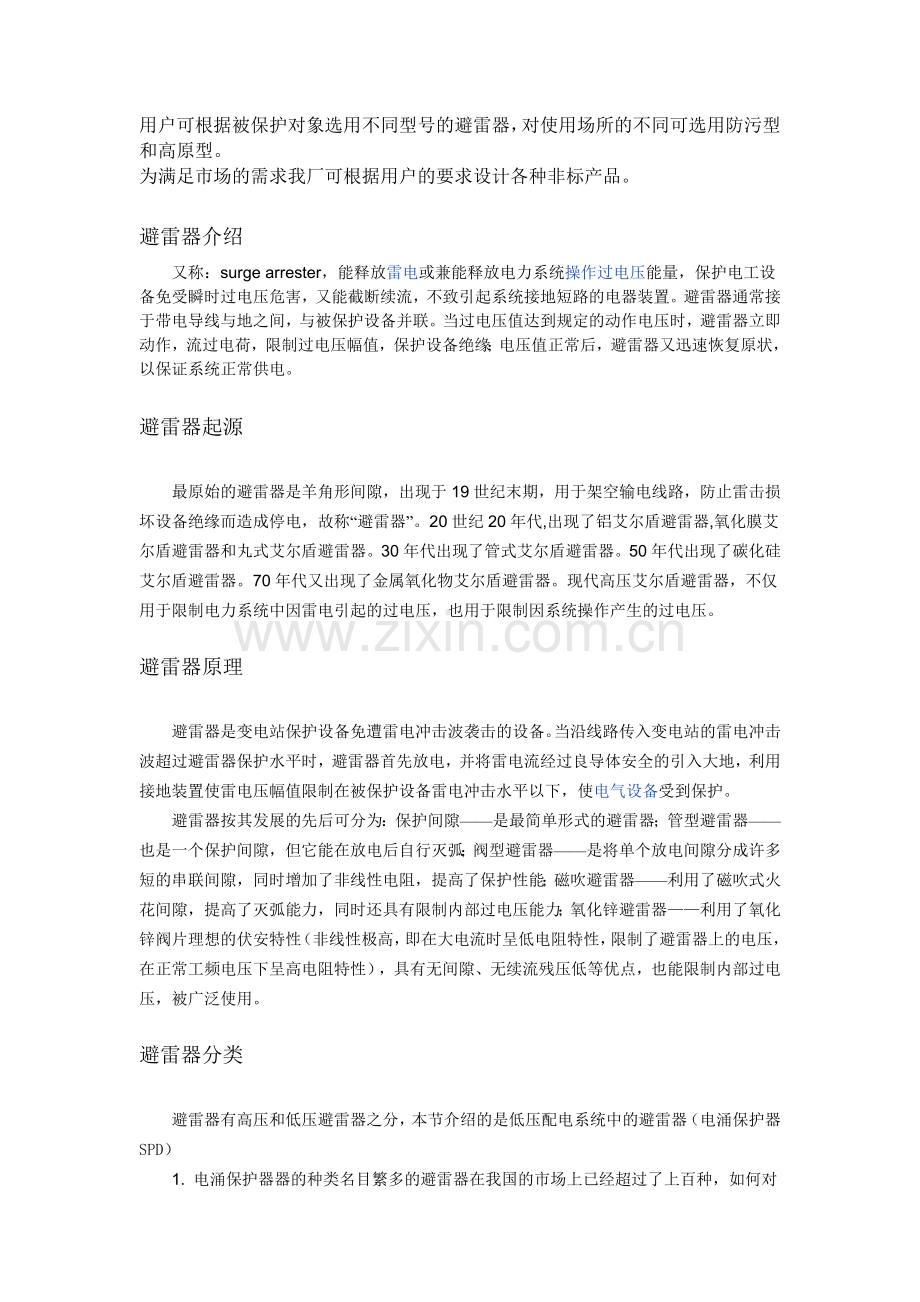

用户可根据被保护对象选用不同型号的避雷器，对使用场所的不同可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。

避雷器介绍
　　又称：surge arrester，能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。避雷器通常接于带电导线与地之间，与被保护设备并联。当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘；电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电。
避雷器起源
　　最原始的避雷器是羊角形间隙，出现于19世纪末期，用于架空输电线路，防止雷击损坏设备绝缘而造成停电，故称“避雷器”。20世纪20年代,出现了铝艾尔盾避雷器,氧化膜艾尔盾避雷器和丸式艾尔盾避雷器。30年代出现了管式艾尔盾避雷器。50年代出现了碳化硅艾尔盾避雷器。70年代又出现了金属氧化物艾尔盾避雷器。现代高压艾尔盾避雷器，不仅用于限制电力系统中因雷电引起的过电压，也用于限制因系统操作产生的过电压。
避雷器原理
　　避雷器是变电站保护设备免遭雷电冲击波袭击的设备。当沿线路传入变电站的雷电冲击波超过避雷器保护水平时，避雷器首先放电，并将雷电流经过良导体安全的引入大地，利用接地装置使雷电压幅值限制在被保护设备雷电冲击水平以下，使电气设备受到保护。
　　避雷器按其发展的先后可分为：保护间隙——是最简单形式的避雷器；管型避雷器——也是一个保护间隙，但它能在放电后自行灭弧；阀型避雷器——是将单个放电间隙分成许多短的串联间隙，同时增加了非线性电阻，提高了保护性能；磁吹避雷器——利用了磁吹式火花间隙，提高了灭弧能力，同时还具有限制内部过电压能力；氧化锌避雷器——利用了氧化锌阀片理想的伏安特性（非线性极高，即在大电流时呈低电阻特性，限制了避雷器上的电压，在正常工频电压下呈高电阻特性），具有无间隙、无续流残压低等优点，也能限制内部过电压，被广泛使用。
避雷器分类
　　避雷器有高压和低压避雷器之分，本节介绍的是低压配电系统中的避雷器（电涌保护器SPD）
　　1. 电涌保护器器的种类名目繁多的避雷器在我国的市场上已经超过了上百种，如何对不同品牌、不同型号的避雷器进行分类也许就摆在我们面前。
　　从组合结构分；现在市场上的避雷器有几下几种：
　　1） 间隙类————开放式间隙、密闭式间隙
　　2） 放电管类———开放式放电管密封式放电管
　　3） 压敏电阻类——单片、多片
　　4） 抑制二极管类
　　5） 压敏电阻/气体放电管组合类----简单组合、复杂组合
　　6） 碳化硅类
　　按照其保护性质有可以分为：开路式避雷器、短路式避雷器或开关型、限压型；
　　按照工作状态（安装形式）又可分为：并联避雷器和串联式避雷器。
　　2避雷器的结构及特性
　　2.1.1开放式间隙避雷器
　　间隙避雷器的工作原理：基于电弧放电技术，当电极间的电压达到一定程度时，击穿空气电弧在电极上进行爬电。
　　优点：放电能力强，通流量大（可以达到100KA）漏电流小
　　热稳定性好
　　缺点：残压高，反映时间慢，存在续流
　　工艺特点：由于金属电极在放电时承受较大电流，所以容易造成金属的升华，使放电腔内形成金属镀膜影响避雷器的启动和正常使用。放电电极的生产主要还是集中在国外一些避雷器生产企业，，电极的主要成分是钨金属的合金。
　　工程应用：该种结构的避雷器主要应用在电源系统做B级避雷器使用。但由于避雷器自身的原因容易引起火灾，避雷器动作后（飞出）脱离配电盘等事故。根据型号的不同适合与各种配电制式。
　　工程安装时一定要考虑安装距离，避免引起不必要的损失和事故。
　　2.1.2 密闭式间隙避雷器
　　现在国内市场有一种多层石墨间隙避雷器，这种避雷器主要利用的是多层间隙连续放电，每层放电间隙相互绝缘，这种叠层技术不仅解决了续流问题而且是逐层放电，无形中增大了产品自身的通流能力。
　　优点：放电电流大 测试最大50KA（实际测量值）漏电流小
　　无续流 无电弧外泻 热稳定性好
　　缺点：残压高，反映时间慢
　　工艺特点：石墨为主要材料，产品内采用全铜包被解决了避雷器在放电时的散热问题，不存在后续电流问题，最大的特点是没有电弧的产生，且残压与开放式间隙避雷器比较要低很多。
　　工程应用：该种避雷器应用在各种B、C类场合，与开放式间隙比较不用考虑电弧问题。根据型号的不同该种产品适合与各种配电制式。
　　2.2放电管类避雷器
　　2.2.1开放式放电管避雷器
　　开放式放电管避雷器，实质与开放式间隙避雷器是一样的产品，都属于空气放电器。但是与间隙放电器比较它的通流能力就降了一个等级。
　　优点：体积小 通流能力强（10-15KA） 漏电流小 无电弧喷泻
　　缺点：残压较高 有续流 产品一致性差（启动电压、残压）反映时间慢
　　2.2.2密闭式气体放电管
　　密闭式气体放电管也叫惰性气体放电管，主要是内部充盈了惰性气体，放电方式是气体放电，靠击穿气体来起到一次性泻放电流的目的。一般有2极和3极两种结构。外型与上图相似。
　　优点：体积小（气体管可以很小）通流量大 无电弧
　　缺点：产品一致性差（启动电压、残压）有续流残压较高
　　工艺特点：空气放电管还是属于开放式产品，在工作时不保证绝对没有点火花从排压孔喷出，气体放电管是密封结构，一般有2极和3极良种结构形式，一般3极有热保护装置（短路装置），在放电管工作时温度超过了一定范围，短路装置启动使放电管整体导通。防止温度过高造成放电管内气压生高器件爆裂。
　　工程应用：一般空气放电管现在很少应用，而气体放电管现在被广泛的应用在信号防雷器上。型号的不同也有在电源避雷器上使用。
　　2.3氧化锌电阻类避雷器
　　2.3.1单片压敏电阻避雷器
　　单片压敏电阻避雷器是80年代有日本最先发明使用。直到现在，单片敏电阻的使用率也是避雷器中最高的。压敏电阻避雷器的工作原理是利用了压敏电阻的非线性特点。当电压没有波动时氧化锌呈高阻态，当电压出现波动达到压敏电阻的启动电压时压敏电阻迅速呈现低阻态，将电压限制在一定范围内。
　　2.3.2多片压敏电阻避雷器
　　由于单片压敏电阻的通流量一直不够理想（一般单片压敏电阻最大放电电流在20KA\8/20uS）,在这种前提下多片组合压敏电阻避雷器产生，多片压敏电阻组合避雷器主要是解决了单片压敏电阻的通流量较小，不能满足B级场合的使用。多片压敏电阻的产生从根本上解决了压敏电阻通流量的问题。
　　优点：通流容量大，残压较低，反应时间较快（≤25ns），
　　无跟随电流（续流）
　　缺点：漏电流较大，老化速度快。热稳定一般
　　工艺特点：多数采用积木结构。
　　工程应用：根据结构不同，压敏电阻避雷器广泛的应用在B、C、D级以及信号避雷器。但是应解决的问题是工程中有个别产品存在燃烧现象，所以在产品选型时应注意厂家使用的外壳材料。
　　2.4 抑制二极管类防雷器
　　抑制二极管类防雷产品主要是网络等信号避雷产品中大量的应用，主要采用的器件有P*KE（雪崩管）等系列等产品。工作原理是基于PN结反向击穿保护。
　　优点：残压低 动作精度高 反应时间快无续流 体积小
　　缺点：通流量小
　　2. 5压敏电阻/气体放电管组合类
　　2.5.1简单组合避雷器
　　组合式避雷器典型结构是N-PE结构形式，这种避雷器与单一结构的避雷器相比，综合了两种不同产品的优点，而减少了单一器件的缺点。
　　优点：通流量大 反应时间快
　　缺点：残压相对较高
　　工程应用：仅在N-PE制式使用的避雷器，适合电压波动率较大地区使用。
　　2.5.2复杂型组合式避雷器
　　这种避雷器充分发挥各种元器件的优点，再结构上一般使用数量较多的压敏电阻和气体放电管。这种结构的避雷器一般具有较高的通流能力，且残压较低。行业内也称这种结构的避雷器为一体化避雷器。
　　优点：通流量大 反映时间快 残压低无续流 热稳定性好
　　缺点：无声音报警 无计数器
　　工艺特点：一体化避雷器的电路结构紧凑，充分发挥了氧化锌电阻反映时间快的特点，有结合了气体放电管具有较高通流能力的优点。在电路上避雷器使用了较多的氧化锌电阻来提高整体避雷器的通流能力，用气体放电管作为备用放电通道。基于这种完善的电路结构使避雷器的使用寿命大大提高。
　　工程应用：
　　一体化避雷器根据型号的不同广泛应用与B、C、D各种安装环境。由于是一体化设计，所以更适合在不具备安装距离的场合使用。（IEC规定B、C、D模块化避雷器三级间的最短距离在10M以上）
　　3. 6碳化硅避雷器（阀式避雷器）
　　碳化硅避雷器主要应用于高压电力防雷，目前仍是电力系统使用率较高的电力防雷产品。[1]
避雷器的作用及特点
　　避雷器的作用是用来保护电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而损坏的一个电器。避雷器的类型主要有保护间隙、阀型避雷器和氧化锌避雷器。保护间隙主要用于限制大气过电压，一般用于配电系统、线路和变电所进线段保护。阀型避雷器与氧化锌避雷器用于变电所和发电厂的保护，在500KV及以下系统主要用于限制大气过电压，在超高压系统中还将用来限制内过电压或作内过电压的后备保护。
避雷器的主要参数
　　1、标称电压Un：被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。
　　2、额定电压Uc：能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。
　　3、额定放电电流Isn：给保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。
　　4、最大放电电流Imax：给保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
　　5、电压保护级别Up：保护器在下列测试中的最大值：1KV/μs斜率的跳火电压；额定放电电流的残压。
　　6、响应时间tA：主要反应在保护器里的特殊保护元件的动作灵敏度、击穿时间，在一定时间内变化取决于du/dt或di/dt的斜率。
　　7、数据传输速率Vs：表示在一秒内传输多少比特值，单位：bps；是数据传输系统中正确选用防雷器的参考值，防雷保护器的数据传输速率取决于系统的传输方式。
　　8、插入损耗Ae：在给定频率下保护器插入前和插入后的电压比率。
　　9、回波损耗Ar：表示前沿波在保护设备（反射点）被反射的比例，是直接衡量保护设备同系统阻抗是否兼容的参数。
　　10、最大纵向放电电流：指每线对地施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
　　11、最大横向放电电流：指线与线之间施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
　　12、在线阻抗：指在标称电压Un下流经保护器的回路阻抗和感抗的和。通常称为“系统阻抗”。
　　13、峰值放电电流：分两种：额定放电电流Isn和最大放电电流Imax。
　　14、漏电流：指在75或80标称电压Un下流经保护器的直流电流。
避雷器相关标准
　　避雷器的常见执行标准（各国要求不一样）：IEC61643-1 、GB18802.1-2002、UL1283Filter 、UL1449.2nd.Edition、GB11032-2000、IEC60099-4、IEEE.C62.11
　　我国现在避雷系统现在实施的是中华人民共和国建设部2004年3月1日制定的：GB50343—2004《建筑物电子信息系统防雷技术规范》和中华人民共和国建设部2000年10月1号制定的：GB50057—94《建筑物设计防雷规范》

避雷器的工作原理及介绍
首先   避雷器是连接在导线和地之间的一种防止雷击的设备，通常与被保护设备并联。避雷器可以有效的保护电力设备，一旦出现不正常电压，避雷器产生作用，起到保护作用。当被保护设备在正常工作电压下运行时，避雷器不会产生作用，对地面来说视为断路。一旦出现高电压，且危及被保护设备绝缘时，避雷器立即动作，将高电压冲击电流导向大地，从而限制电压幅值，保护电气设备绝缘。当过电压消失后，避雷器迅速恢复原状，使系统能够正常供电。避雷器的主要作用是通过并联放电间隙或非线性电阻的作用，对入侵流动波进行削幅，降低被保护设备所受过电压值，从而达到保护电力设备的作用。
           避雷器不仅可用来防护大气高电压，也可用来防护操作高电压。如果出现雷雨天气，电闪雷鸣就会出现高电压，电力设备就有可能有危险，此时避雷器就会起作用，保护电力设备免受损害。避雷器的最大作用也是最重要的作用就是限制过电压以保护电气设备。避雷器是使雷电流流入大地，使电气设备不产生高压的一种装置，主要类型有管型避雷器、阀型避雷器和氧化锌避雷器等。每种类型避雷器的主要工作原理是不同的，但是他们的工作实质是相同的，都是为了保护点了设备不受损害。
下面介绍一下管型避雷器、阀型避雷器和氧化锌避雷器这四种避雷器的作用：
           管型避雷器是保护间隙型避雷器中的一种，大多用在供电线路上作避雷保护。这种避雷器可以在供电线路中发挥很好的功能，在供电线路中有效的保护各种设备。
           阀型避雷器由火花间隙及阀片电阻组成，阀片电阻的制作材料是特种碳化硅。利用碳化硅制作发片电阻可以有效的防止雷电和高电压，对设备进行保护。当有雷电高电压时，火花间隙被击穿，阀片电阻的电阻值下降，将雷电流引入大地，这就保护了电气设备免受雷电流的危害。在正常的情况下，火花间隙是不会被击穿的，阀片电阻的电阻值上升，阻止了正常交流电流通过。阀型避雷器是利用特种材料制成的避雷器，可以对电气设备进行保护，把电流直接导入大地。
           氧化锌避雷器是一种保护性能优越、质量轻、耐污秽、阀片性能稳定的避雷设备。氧化锌避雷器不仅可作雷电过电压保护，也可作内部操作过电压保护。氧化锌避雷器性能稳定，可以有效的防止雷电高电压或者对操作过电压进行保护，这是一种具有良好绝缘效果的避雷器，在危机情况下，能够有效的保护电力设备不受损害。
           以上介绍的是几种避雷器的主要作用，每种避雷器各自有各自的优点和特点，需要针对不同的环境进行使用，草能起到良好的绝缘效果。避雷器在额定电压下，相当于绝缘体，不会有任何的动作产生。当出现危机或者高电压的情况下，避雷器就会产生作用，将电流导入大地，有效的保护电力设备。
