丰田后视镜开关试验项目110512.doc

丰田后视镜开关试验项目
TS标准
试验编号
试验项目
丰田试验要求
丰田的试验方法
天球以前的试验方法
本次试验和天球以前实施的试验方法是否有差别
如有差别，本次应该怎样进行对应
试验设备
试验结论
试验周期
课题
TSC2215G-1
表一
标准
1
外观
无缺陷，裂痕，违规或者是对外观，功能的不利影响
目视任何可见的缺陷，裂痕，凹凸不平，生锈，变色，染色，不规则等等，
目视
一样
无差别

无缺陷、裂痕、表面收缩、飞边或者是没有对外观，功能的不利影响。为合格
1天

2
电压降落
在室温，额定负载下，耐久试验前触点压降0.15V，耐久试验后0.25V
通过额定负载连接点12±0.3V来测量电压降

在室温耐久试验后，将开关施以标称电压和额定负载，使开关在带电状态下，然后对各对触点逐个进行测量，取平均值。
不一样
按丰田试验方法进行
数字电桥
满足耐久试验前触点压降0.15V，耐久试验后0.25V。为合格
1天

3

操作力

①LR按钮，由自由位置切换到左右位置时，操作力为7.8N,由左右位置切换到自由位置时，切换力为3N。
②方向钮操作力为2.7N.
③试验后操作力比试验前变化±50℅
通过使用机械力计，扭力计或者是F-S特性测试仪来测量操作力

在专用试验台上用符合规定的测力计进行测量，
测量力施加方向 触头垂直，连续三次，其结果均应符合要求
一样
无差别
测力计
按试验方法所测得的数值符合试验要求为合格

1天

4
操作感
操作开关按钮无不舒服感
在正常使用情况下操作开关几次，然后用感官去评估

①LR按钮从自由位置拨动到左右档位，或者从左右档位拨动到自由档位顺畅，无卡滞。
②方向钮从自由位置向四个方向压下时，手感力度适中，自动回位可靠。
不一样
按丰田试验方法进行

按试验方法操作开关按钮无不舒服感。为合格

1天

5
绝缘电阻
最少1MΩ
在绝缘终端测量电阻，通过在正常温度和湿度条件下，使用绝缘电阻表（500V DC高阻表），对于开关有金属外壳，那就要对外壳和每个终端进行测量。
测量互不连接的导电体之间的绝缘电阻值
不一样
按丰田试验方法进行
500V DC高阻表
测得互不连接的导电体之间的绝缘电阻值≥1MΩ.为合格

1天

6
绝缘强度
无介子击穿，跳火或者是沿面放电
在正常的温度和湿度条件下，绝缘终端能够适应500±25V AC（50到60Hz）一分钟。对于开关有金属外壳，那就要对外壳和每个终端进行测量。
用550V，50HZ正弦交流电对各互不连接的导体零件与壳体之间进行耐压试验，历时1min。
不一样
按丰田试验方法进行
耐压/绝缘电阻测试仪

按试验方法测试开关，满足试验要求。为合格

1天

TSC2215G-1
表二
前特性评估
1
前特性评估
性能要符合TSC2215G-1表一标准
① 检查任何可看的见的缺陷，裂痕，凹凸不平，生锈，变色，染色，不规则等等
②通过额定负载连接点12±0.3V（24±0.3V）来测量电压下降
和TSC2215G-1
表一 中的1,2项
测试方法相同
和TSC2215G-1
表一 中的1,2项
测试方法相同
和TSC2215G-1
表一 中的1,2项
测试方法相同

和TSC2215G-1
表一 中的1,2项
测试方法相同
1天

2
温度和电压从属评估
在额定电压和温度-30±3℃环境下测试测试对操作力进行测试，其它性能要符合TSC2215G-1表一1,2,4,5,6项标准
同上
同上
一样
无差别
同上
同上
1天

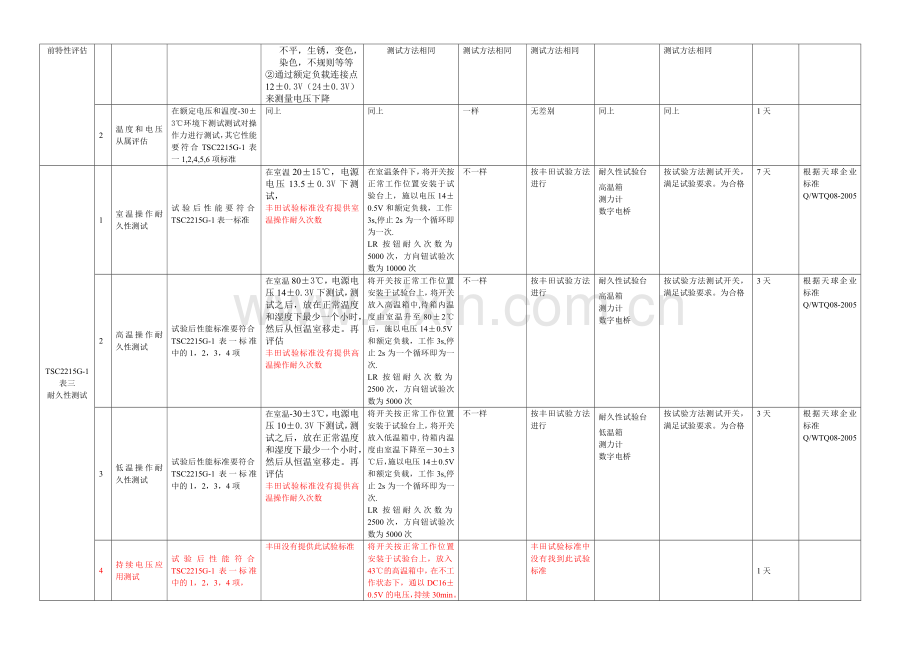

TSC2215G-1
表三
耐久性测试
1
室温操作耐久性测试
试验后性能要符合TSC2215G-1表一标准

在室温20±15℃，电源电压13.5±0.3V下测试，
丰田试验标准没有提供室温操作耐久次数
在室温条件下，将开关按正常工作位置安装于试验台上，施以电压14±0.5V和额定负载，工作3s,停止2s为一个循环即为一次.
LR按钮耐久次数为5000次，方向钮试验次数为10000次
不一样
按丰田试验方法进行
耐久性试验台
高温箱
测力计
数字电桥

按试验方法测试开关，满足试验要求。为合格

7天
根据天球企业标准
Q/WTQ08-2005
2
高温操作耐久性测试
试验后性能标准要符合TSC2215G-1表一标准中的1，2，3，4项
在室温80±3℃，电源电压14±0.3V下测试，测试之后，放在正常温度和湿度下最少一个小时，然后从恒温室移走。再评估
丰田试验标准没有提供高温操作耐久次数
将开关按正常工作位置安装于试验台上，将开关放入高温箱中,待箱内温度由室温升至80±2℃后，施以电压14±0.5V和额定负载，工作3s,停止2s为一个循环即为一次.
LR按钮耐久次数为2500次，方向钮试验次数为5000次
不一样
按丰田试验方法进行
耐久性试验台
高温箱
测力计
数字电桥

按试验方法测试开关，满足试验要求。为合格

3天
根据天球企业标准
Q/WTQ08-2005
3
低温操作耐久性测试
试验后性能标准要符合TSC2215G-1表一标准中的1，2，3，4项
在室温-30±3℃，电源电压10±0.3V下测试，测试之后，放在正常温度和湿度下最少一个小时，然后从恒温室移走。再评估
丰田试验标准没有提供高温操作耐久次数
将开关按正常工作位置安装于试验台上，将开关放入低温箱中,待箱内温度由室温下降至－30±3℃后，施以电压14±0.5V和额定负载，工作3s,停止2s为一个循环即为一次.
LR按钮耐久次数为2500次，方向钮试验次数为5000次
不一样
按丰田试验方法进行
耐久性试验台
低温箱
测力计
数字电桥
按试验方法测试开关，满足试验要求。为合格

3天
根据天球企业标准
Q/WTQ08-2005

4
持续电压应用测试
试验后性能符合TSC2215G-1表一标准中的1，2，3，4项，
丰田没有提供此试验标准
将开关按正常工作位置安装于试验台上，放入43℃的高温箱中，在不工作状态下，通以DC16±0.5V的电压，持续30min。

丰田试验标准中没有找到此试验标准

1天

5
振动耐久性测试
试验后性能标准要符合TSC2215G-1表一标准中的1，2，3，4项
① 振动频率（Hz）10到33
② 周期时间（分）10
③ 加速振动（m/s2）30
④ 振幅峰值0.4
持续时间（小时）
垂直：4
侧面：2
纵向：2
丰田试验标准没有提供振动耐久次数
将开关按正常安装状态固定在振动试验台上，按表1和表2进行定频和扫频振动试验。
不一样
按丰田试验方法进行
振动台
测力计
数字电桥

试验后符合试验要求为合格
1天

TSC2215G-1
表四
环境压力测试
1
高温暴露试验
试验后性能标准要符合TSC2215G-1表一标准中的1，2，3，4项
①温度（℃）85±3
②负载：无
② 持续时间（小时）96
测试之后，放在正常温度和湿度下最少一个小时，然后从恒温室移走。
再进行TSC2215G-1表二
前特性评估
将开关放入85±2℃高温箱中,在不工作状态下，历时4h。待恢复至室温时，取出在2min内，完成检查。
不一样
按丰田试验方法进行
高温箱
测力计
数字电桥

试验后符合试验要求为合格
1天1

2
低温暴露试验
试验后性能标准要符合TSC2215G-1表一标准中的1，2，3，4项
①温度（℃）-40±3
②负载：无
③ 持续时间（小时）96
测试之后，放在正常温度和湿度下最少一个小时，然后从恒温室移走。
再进行TSC2215G-1表二
前特性评估
将开关放入-40±3℃高温箱中,在不工作状态下，历时4h。待恢复至室温时，取出在2min内，完成检查。
不一样
按丰田试验方法进行
低温箱
测力计
数字电桥

试验后符合试验要求为合格
1天

3
热振动试验
目的是评估设备电阻反对温度应力而导致的温度波动
试验后性能标准要符合TSC2215G-1表一标准中的1，2，3，4项
按丰田TSC7000G中4.6部分的试验标准进行
《天球试验标准》没有提到此项试验，按丰田TSC7000G中4.6部分的试验标准进行

两套恒温烤箱或者是热冲击测试箱

4
焊接寿命试验
测试完成之后，（3000圈）在特性检测上没有功能的损坏，另外当观察焊接表面发现有裂痕时要切掉，在这当中金属结合部分要留下来
按丰田TSC7010G的试验标准进行
《天球试验标准》没有提到此项试验，所以按丰田TSC7010G的试验标准进行

按丰田试验方法进行

热循环测试箱

5
高温高湿度暴露试验
试验后性能标准要符合TSC2215G-1表一标准中的1，2，3，4项
① 温度（℃）-40±3
② 湿度（%）90到95
②负载：无
④ 持续时间（小时）96
测试之后，放在正常温度和湿度下最少一个小时，然后从恒温室移走。
再进行TSC2215G-1表二
前特性评估
产品在不工作状态下，在-10℃∽65℃之间进行10个循环（1个循环24h）温度/湿度组合循环试验。
不一样
按丰田试验方法进行
高温高湿箱
测力计
数字电桥

试验后符合试验要求为合格
20天

6
耐水性性和饮料性测试
选择C列试验标准，试验后性能标准要符合TSC2215G-1表一标准中的1，2，3，4，5项和漏电流符合图纸规定
按TSC9000G的7.5执行
《天球试验标准》没有提到此项试验，按TSC9000G的7.5执行
不一样
按丰田试验方法进行

1天

7
压缩测试
试验后性能要符合TSC2215G-1表一标准中的1，2，3，4项
按TSC2215G《表十三综合测试条件》进行
将开关按正常安装状态固定在试验台上，对开关本体的前、后、左、右施加50N的力，历时1min。
不一样
按丰田试验方法进行
万能试验机
测力计
数字电桥

试验后符合试验要求为合格
1天

8
防尘测试
在测试中，性能要符合TSC2215G-1表一标准中的1，2，3，4项
按照丰田TSC7000G4.11部分的规定进行试验
将开关静置于试验箱中，试验粉尘在压强为550±55KPa，各个方向共历时8h
不一样
按丰田试验方法进行
砂尘试验箱
测力计
数字电桥

试验后符合试验要求为合格
1天

9
跌落冲击试验
试验后无分解，脱离
① 高度1米
② 混凝土地板
③ 重力方向XYZ
④ 跌落次数：每个方向一次
测试完之后，检查每一次破裂和脱落
将开关置于1m高的试验机上，进行3次自由落体。
不一样
按丰田试验方法进行
跌落试验机
试验后无分解，脱离现象为合格
1天

10
加速氧化试验
测试后性能符合TSC2215G-1的表一1,2,3,4标准
① 周围温度（℃）：80±3
② 电源电压（V）：14±0.3
③ 负载：相同或者相似的车辆负载
④ 测试周期：1小时开+1小时关
⑤ 周期数：50
在测试中，通过联系来检测电阻的变化。测试之后，放在正常温度和湿度下最少一个小时，然后从恒温室移走。接下来实施7（1）部分“预期特性评估。
《天球试验标准》没有提到此项试验，所以按丰田TSC2215《表十五加速氧化测试条件》的试验标准进行

按丰田试验方法进行

11
变色老化试验
在试验后看零部件表面颜色变化
按丰田TSL0601G的试验标准进行
把零部件放到耐候试验机里面，在80℃环境下，照射400小时后把试验件和实验前零部件放到色差试验机里面，进行分析老化变色程度。
不一样
按丰田试验方法进行
耐候机
三色计

12
可燃性试验
燃烧速率不超过10cm/min或自熄
按丰田TSM0500G的试验标准进行
将开关塑胶零部件样块置于阻燃箱中点燃，观查其燃烧速率应不超过10cm/min或自熄
一样
无差别
阻燃试验箱
试验后符合试验要求为合格
1天

13
移动测试
请看TSC7019G-1,如果不满足这个标准，经各部门讨论之后采用哪种标准
按丰田TSC7019G的试验标准进行
《天球试验标准》没有提到此项试验，按丰田TSC7019G的试验标准进行

按丰田试验方法进行

14
晶须测试
①晶须的长度比率直径应是2或者2以上
②晶须的长度应10HM或10HM以上
按丰田TSC7038G的试验标准进行
《天球试验标准》没有提到此项试验，所以按丰田TSC7038G的试验标准进行

按丰田试验方法进行

TSC2215G-1
表五
环境压力测试
1
旋钮强度测试
试验后要符合TSC2215G-1表一的1,2项要求
将开关按正常安装状态固定在试验台上，对开关按钮施加100N的力，历时1min。
将开关按正常安装状态固定在试验台上，对开关按钮施加50N的力，历时1min。
不一样
按丰田试验方法进行
万能试验机
数字电桥
试验后符合试验要求为合格
1天

2
接头强度试验
试验后要符合TSC2215G-1表一的1,2项要求
将开关按正常安装状态固定在试验台上，对开关插座对接后的插接件施加100N的力，历时1min。
将开关按正常安装状态固定在试验台上，对开关插座对接后的插接件施加50N的力，历时1min。
不一样
按丰田试验方法进行
万能试验机
数字电桥

试验后符合试验要求为合格
1天

3
线拉强度试验
试验后要符合TSC2215G-1表一的1,2项要求
将开关按正常安装状态固定在试验台上，对开关本体插座施加100N的力，历时1min。
将开关按正常安装状态固定在试验台上，对开关本体插座施加50N的力，历时1min。
不一样
按丰田试验方法进行
万能试验机
数字电桥

试验后符合试验要求为合格
1天

4
铅笔划痕试验
无明显划痕
1.确保样品在一水平地面上，面朝上。
2.以45度角尽可能的用力压样品表面，注意不要压坏笔头。以1cm/s的速度在样品表面向前推铅笔1cm。
3.在样品表面不同的点重复5次，，每划之前要先削铅笔头。
用HB的铅笔，施加20N的力，对开关按钮表面划压。应无明显痕迹
不一样
按丰田试验方法进行
HB铅笔 HB
划压后无明显痕迹为合格
1天

5
冲击试验
试验后要符合TSC2215G-1表一的1,2项要求
按丰田TSC2215G《表十九冲击试验条件》的试验标准进行
《天球试验标准》没有提到此项试验，按丰田TSC2215G《表十九冲击试验条件》的试验标准进行

按丰田试验方法进行

TSC2215G-1
表六
电噪声测试
1
衰减领域测试
设备抵抗交流发电机场线圈排放出来的衰减领域噪声的能力和抵抗电感负荷释放出来的各种负涌浪的能力

按丰田TSC100G 5.2项的试验方法进行
《天球试验标准》没有提到此项试验，按丰田TSC100G 5.2项的试验方法进行

按丰田试验方法进行

2
浮地测试
在测试中无故障或是破损
有关衰减领域测试，按照TSC100G 5.3部分的规定
《天球试验标准》没有提到此项试验，按丰田TSC100G 5.3项的试验方法进行

按丰田试验方法进行

3
噪声电磁感应测试
在测试中无故障或是破损
有关衰减领域测试，按照TSC100G 5.4部分的规定
《天球试验标准》没有提到过此试验按丰田TSC100G 5.4项的试验方法进行

按丰田试验方法进行

4
过负荷测试
试验后要符合TSC2215G-1表一要求

有关衰减领域测试，按照TSC100G 5.5部分的规定
《天球试验标准》没有提到过此试验按丰田TSC100G 5.5项的试验方法进行

按丰田试验方法进行

5
过电压测试
试验后要符合TSC2215G-1表一要求

有关衰减领域测试，按照TSC100G 5.6部分的规定
将开关按正常工作位置安装于试验台上，在不工作状态下，通以DC18±0.5V的电压，持续10min。
不一样
按丰田试验方法进行

6
点火脉冲试验
在测试后从设计规格上看无性能上的差异

有关衰减领域测试，按照TSC100G 5.7部分的规定
《天球试验标准》没有提到过此试验按丰田TSC100G 5.7项的试验方法进行

7
反向电压测试
在测试后从设计规格上看无性能上的差异

有关衰减领域测试，按照TSC100G 5.8部分的规定
将开关按正常工作位置安装于试验台上，在不工作状态下，通以反向DC16±0.5V的电压，持续10min。
不一样
按丰田试验方法进行

8
电磁干扰测试
场密度在200V/M无故障或是破损

按丰田TSC7001G的试验标准进行
《天球试验标准》没有提到此试验 ，按丰田TSC7001G的试验标准进行

9
静电放电测试
每次电压应用静电放电之后，根据他们各自的标准来检查样品操作
按丰田TSC7018G的试验方法进行
《天球试验标准》没有提到此项试验，按照按丰田TSC7018G的试验方法进行

10
电压脉冲试验
在电压出现波动或者是小故障中或者是电力恢复之后无问题
在丰田试验方法里没有找到此标准
《天球试验标准》没有提到此项试验

表1 table1
试验项目
频率
（Hz）
加速度
（m/s2）
试验时间Test time（h）
上下
左右
前后
定频振动

33
70
4
2
2

表2 table 2
试验项目
频率
（Hz）
振幅
（mm）
加速度
（m/s2）
周期
（min）
扫频次数
扫频振动
60∽200
----
50
15
16
