自己DIY的无感无刷电调.doc

自己DIY的无感无刷电调，M8做的，跑在8MHZ
PWM是32KHZ，MOS管用了6个，3个PMOS是4405，3个NMOS是4404

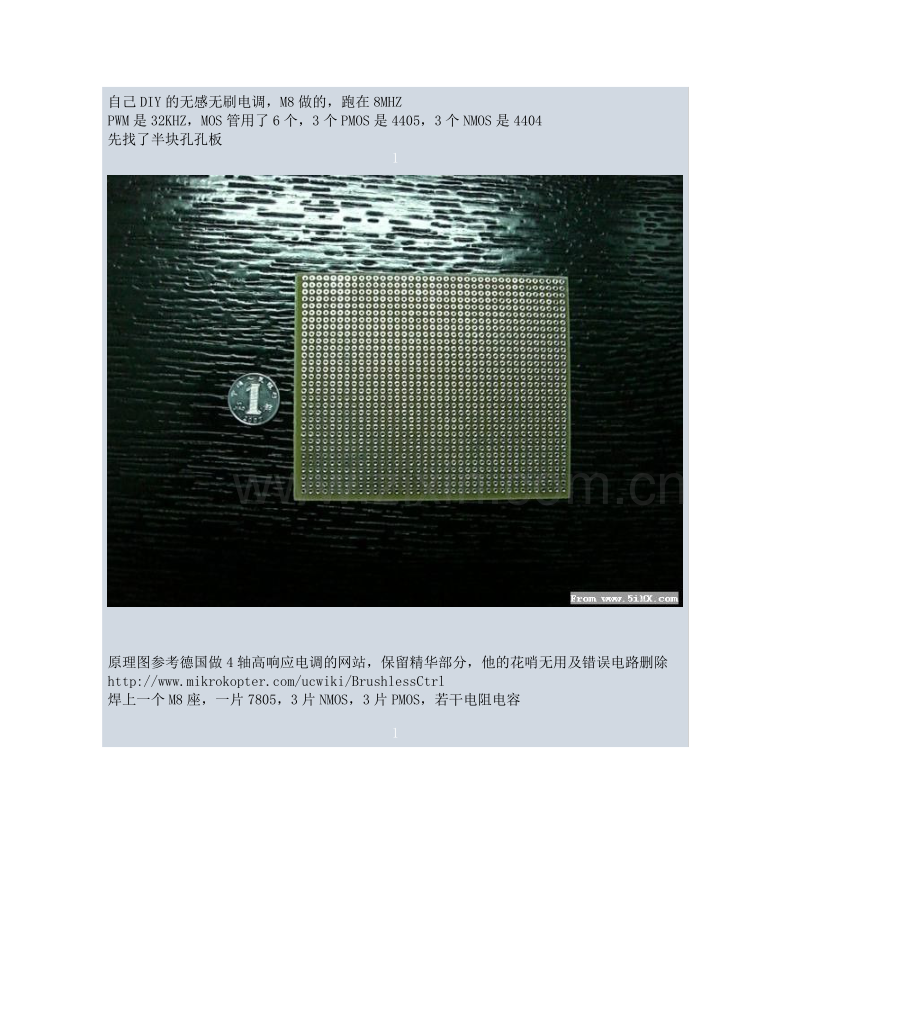

先找了半块孔孔板
1

原理图参考德国做4轴高响应电调的网站，保留精华部分，他的花哨无用及错误电路删除

焊上一个M8座，一片7805，3片NMOS，3片PMOS，若干电阻电容
1

焊好后的完整系统，图中右边是上次做【TWI总线驱动的60A有刷电调】时搞的调试器
详见5iMX上的帖子：
相当于模型店卖的舵机测试器，不过我的是TWI驱动并非脉宽驱动
1

这是6间房上的无刷电机运行视频：

20G旧硬盘上拆下的无刷电机，贴上3块黑胶布，以便转速计可以精确识别
1

1

最小转速，表数除3约723转/分
1

最大转速，表数除3约7318转/分，8.4伏260mA
加大电压和占空比，约转到9千多转时转子暴了，啪的一声电机卡死
还好电源有保护，没有烧掉MOS管
怪不得一般硬盘都是7200转的，再高它就废啦
1

本贴被 feng_matrix 编辑过,最后修改时间：2008-03-15,22:12:43.
__________________________
新版主要矛盾：人民日益增长的智商与ZF不断降低的道德及能力
2008-03-15,21:37:07
资料 邮件 回复 引用回复   ↑↑   ↓↓
编辑 删除

【1楼】 feng_matrix 悟

积分：1958
派别：
等级：------
来自：上海
电机换成新西达2212（KV1000）外转子无刷电机
1

这是电机运转中，其中一相的反相感生电动势EMF
1

为了汇编程序精简，换向提前角是30度（电角度），没有任何延时
新西达的电机磁隙比较大，波形顶部的那个小弯估计就是换向太早造成的
造成的结果是电流比较大，电机有轻微振动，启动时容易卡死
电流大跟PWM开关频率也有关，我的程序PWM是32KHZ的
空载KV比正常要高一些，8V时9400转，但是无刷系统的整体响应速度却高很多
如果是硬盘电机波形就不会这样，硬盘电机高速时EMF是很圆滑的
可以得出结论是磁隙越小EMF越平滑，电机运转越平稳
给自己DIY电调的人友情提示一下，刚开始的时候选磁隙小的电机EMF容易控制哦！
可惜硬盘电机的转子被我超速暴掉了，没来的及拍下EMF波形

下面这个是油门变化时EMF的变化视频
可以看出EMF形状与电机硬件有关，周期与幅度与转速有关

__________________________
新版主要矛盾：人民日益增长的智商与ZF不断降低的道德及能力
2008-03-15,21:50:48
资料 邮件 回复 引用回复   ↑↑   ↓↓
编辑 删除

【2楼】 feng_matrix 悟

积分：1958
派别：
等级：------
来自：上海
再补一个简单电路图，PCB板暂时没有
1

点击此处下载ourdev_231480.rar(文件大小:64K)

本贴被 feng_matrix 编辑过,最后修改时间：2008-03-15,22:21:57.
__________________________
新版主要矛盾：人民日益增长的智商与ZF不断降低的道德及能力
2008-03-15,21:55:59
资料 邮件 回复 引用回复   ↑↑   ↓↓
编辑 删除

【3楼】 tsb0574 阿波
积分：1563
派别：
等级：------
来自：浙江宁波
能把详细的贴出来吗？？？
