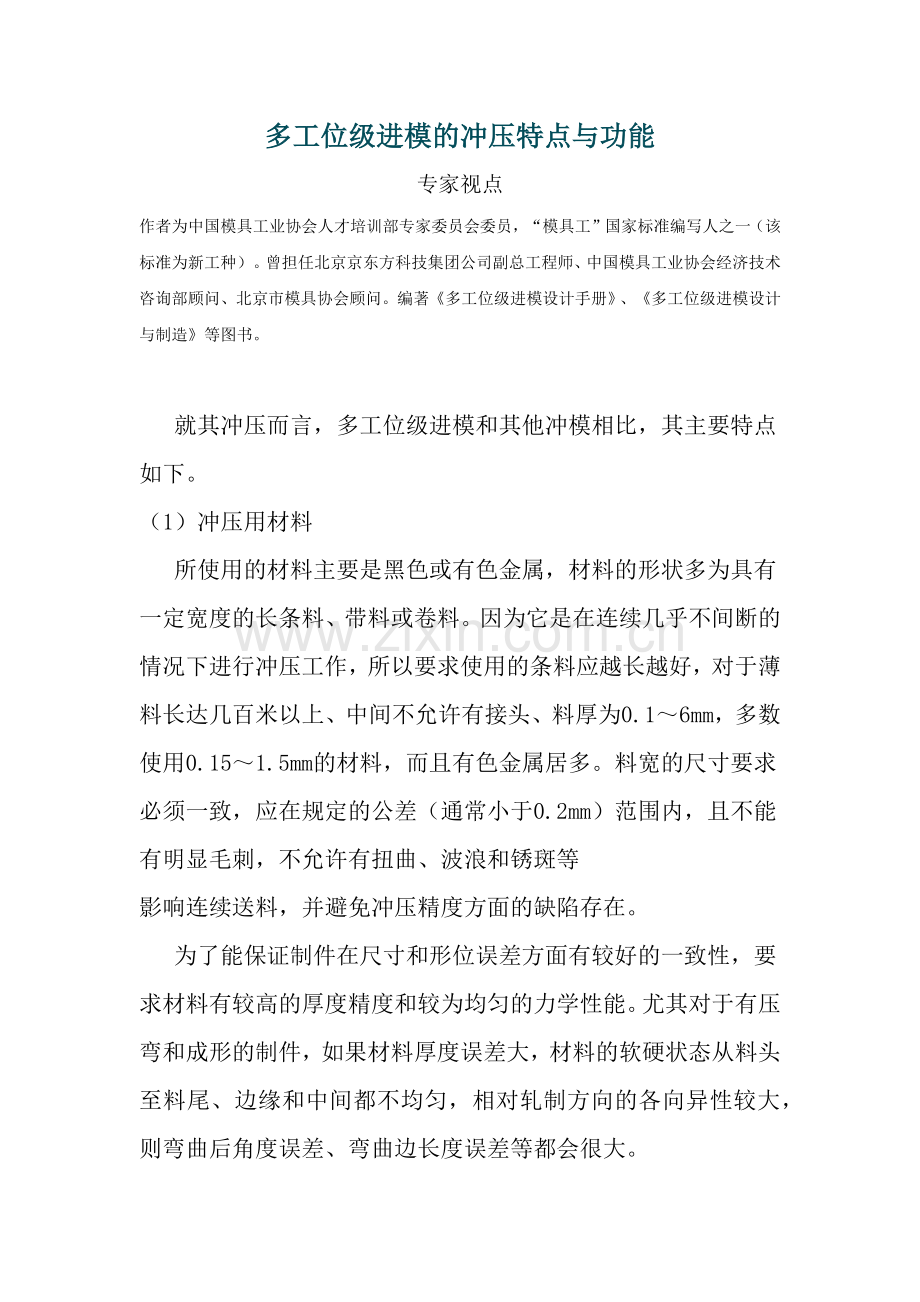

多工位级进模的冲压特点与功能
专家视点
作者为中国模具工业协会人才培训部专家委员会委员，“模具工”国家标准编写人之一（该标准为新工种）。曾担任北京京东方科技集团公司副总工程师、中国模具工业协会经济技术咨询部顾问、北京市模具协会顾问。编著《多工位级进模设计手册》、《多工位级进模设计与制造》等图书。

就其冲压而言，多工位级进模和其他冲模相比，其主要特点如下。
（1）冲压用材料
所使用的材料主要是黑色或有色金属，材料的形状多为具有一定宽度的长条料、带料或卷料。因为它是在连续几乎不间断的情况下进行冲压工作，所以要求使用的条料应越长越好，对于薄料长达几百米以上、中间不允许有接头、料厚为0.1～6mm，多数使用0.15～1.5mm的材料，而且有色金属居多。料宽的尺寸要求必须一致，应在规定的公差（通常小于0.2mm）范围内，且不能有明显毛刺，不允许有扭曲、波浪和锈斑等
影响连续送料，并避免冲压精度方面的缺陷存在。
为了能保证制件在尺寸和形位误差方面有较好的一致性，要求材料有较高的厚度精度和较为均匀的力学性能。尤其对于有压弯和成形的制件，如果材料厚度误差大，材料的软硬状态从料头至料尾、边缘和中间都不均匀，相对轧制方向的各向异性较大，则弯曲后角度误差、弯曲边长度误差等都会很大。

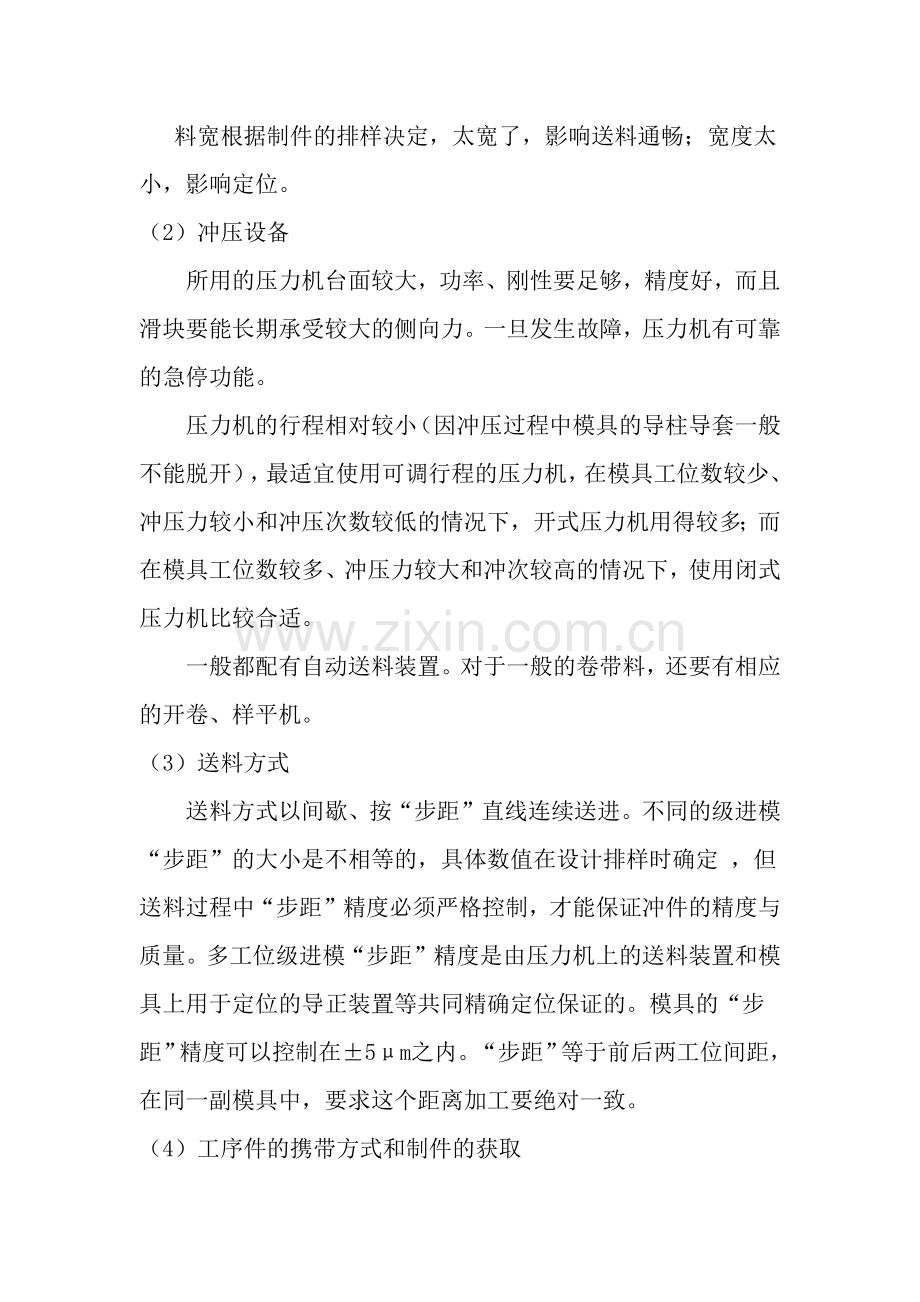

料宽根据制件的排样决定，太宽了，影响送料通畅；宽度太小，影响定位。
（2）冲压设备
所用的压力机台面较大，功率、刚性要足够，精度好，而且滑块要能长期承受较大的侧向力。一旦发生故障，压力机有可靠的急停功能。
压力机的行程相对较小（因冲压过程中模具的导柱导套一般不能脱开），最适宜使用可调行程的压力机，在模具工位数较少、冲压力较小和冲压次数较低的情况下，开式压力机用得较多；而
在模具工位数较多、冲压力较大和冲次较高的情况下，使用闭式压力机比较合适。
一般都配有自动送料装置。对于一般的卷带料，还要有相应的开卷、样平机。
（3）送料方式
送料方式以间歇、按“步距”直线连续送进。不同的级进模“步距”的大小是不相等的，具体数值在设计排样时确定 ，但送料过程中“步距”精度必须严格控制，才能保证冲件的精度与质量。多工位级进模“步距”精度是由压力机上的送料装置和模具上用于定位的导正装置等共同精确定位保证的。模具的“步
距”精度可以控制在±5μm之内。“步距”等于前后两工位间距，在同一副模具中，要求这个距离加工要绝对一致。
（4）工序件的携带方式和制件的获取
冲压的全过程在未完成成品件前的工序始终不离开（区别于多工位传递模）条料和载体。在级进模中，所有工位上的冲裁，那些被冲掉下的部分都是无用的工艺或设计废料，而留下的部分被送到模具的下一工位上继续被冲压，完成后面的工序。各工位上的冲压工序虽独立进行，但制件与条料始终连接在一起，直到最后那个工位需要落料时，合格制件才被分离成条料冲落下来（一般由凹模落料孔中下落，也有冲落后的制件又被顶入到条料的原位，在后面的工位再顶出）。如果有些制件因后步工序的需要，冲制成的制件仍需留在载体上，则不设落料工序，此时被冲成的制件连在载体上被成卷包装起来，作为后工序的带料，如电器产品的中小电流端子、橡胶密封条滑架等。也有的制件要求每冲10个或20个制件为一个单元并需留在载体上时，则在模具上须设置设备特殊的切断装置，此时每当冲压10次或20次，切断装置便工作一次将料切断，落下来的长条上便是每一条具有10个或20个独立制件的冲件，如集成电路引线框、晶体管引线框等。空调器散热片（翅片）更多地采用宽的薄带料，在特殊的级进模上经多个工位冲压后通过纵向剖切、横向切断后实现其大量生产。
（5）用途
适合大批量在小型定型产品零件的生产，冲压精度高，可达IT10级。冲件尺寸一致性好，具有很好的互换性。
（6）生产率
生产率高。由于排样采用多排，一次冲压可以出多件。采用高速冲压（常用800～1 200次/min），纯冲裁1 200～2 000次/min，带弯曲冲压400～800次/min，连续拉深≤100次/min），每分钟冲次比普通冲压高出10倍以上，生产率很高。
（7）冲压工序性质
在一副模具的不同工位上，可以完成多种性质的冲压工序。例如冲孔、冲窄槽、落料、压弯、压包、压筋、翻边、翻孔、镦
压、拉深、切边、叠压、压铆、攻螺纹及锁紧等。对一些看来较复杂难以冲压加工的零件，采取“化繁为简”的方法冲制出来。经冲压生产出来的不再只是大批量的单个零件，也可以是成批的组件，如触头与支座的组件、各种微型电动机、电器及仪表的铁芯叠片组件。所以多工位级进模是集各种冲压工序于一体，功能最多的高效模具，它只需用一台压力机，而单工序模则需用多副模具、多台压力机完成同类的加工。
工位数决定于冲压工序的需要，原则上多少不受限制，一般情况下，只要是中小型件，不论其复杂程度怎样，都可以采用一副级进模冲压完成。
（8）模具综合技术
模具综合技术含量高。模具结构比较复杂，加工精度和制造技术要求高，常以微米（μm）提出精度要求。没有较先进的结
构设计、精加工设备和熟练而有经验的模具钳工，加工、装配、调试和维修精密多工位级进模，其综合经济与技术效果均难以获得完满。
（9）自动化
可以实现自动化生产。当模具调整好后，带料或卷料经开卷机、矫平机、驰长式控制器、送料器、压力机和模具、制件收集器将废料切断或收卷等，可以不用人在设备旁长期守着，一
旦冲压过程异常，由于模具上装有安全保护装置，设备会自动停机，故能实现冲压自动化生产。
（10）模具制造
模具制造周期较长、成本高。多工位级进模随着工位数的增加，相应要加工的模具零件数也多了，其中工作零件除采用常规
方法加工外，精加工都要采用高精度的精密设备（例如坐标磨床、光学曲线磨床、慢走丝切割机床等），不仅加工周期长，而且工时费比普通加工高许多，所以成本比普通冲模高。
（11）模具材料
工作零件采用超硬材料制造，模具寿命长。由于多工位级进模可以将复杂的内外型分解成由若干个工位冲成，每个工位的冲压复杂性相对比较简单。工作零件（凸模和凹模）采用硬质合金或钢结硬质合金，不但制造比较容易，也便于维修更换，使模具的使用寿命大大延长，寿命最长的达亿次以上。
（12）模具维护
模具的刃磨和维护比其他模具较麻烦。例如在刃磨冲裁部分的凸、凹模刃口时，需要满足如弯曲、拉深等其他工位的凸、凹模高度。如果该级进模还有其他复杂的冲压机构，如斜楔、侧冲等，其维护将更为困难。对于一些复杂的级进模，有的刃口可能不处于同一平面，甚至还有不处于同一方向，在刃磨时须拆卸才可进行。
