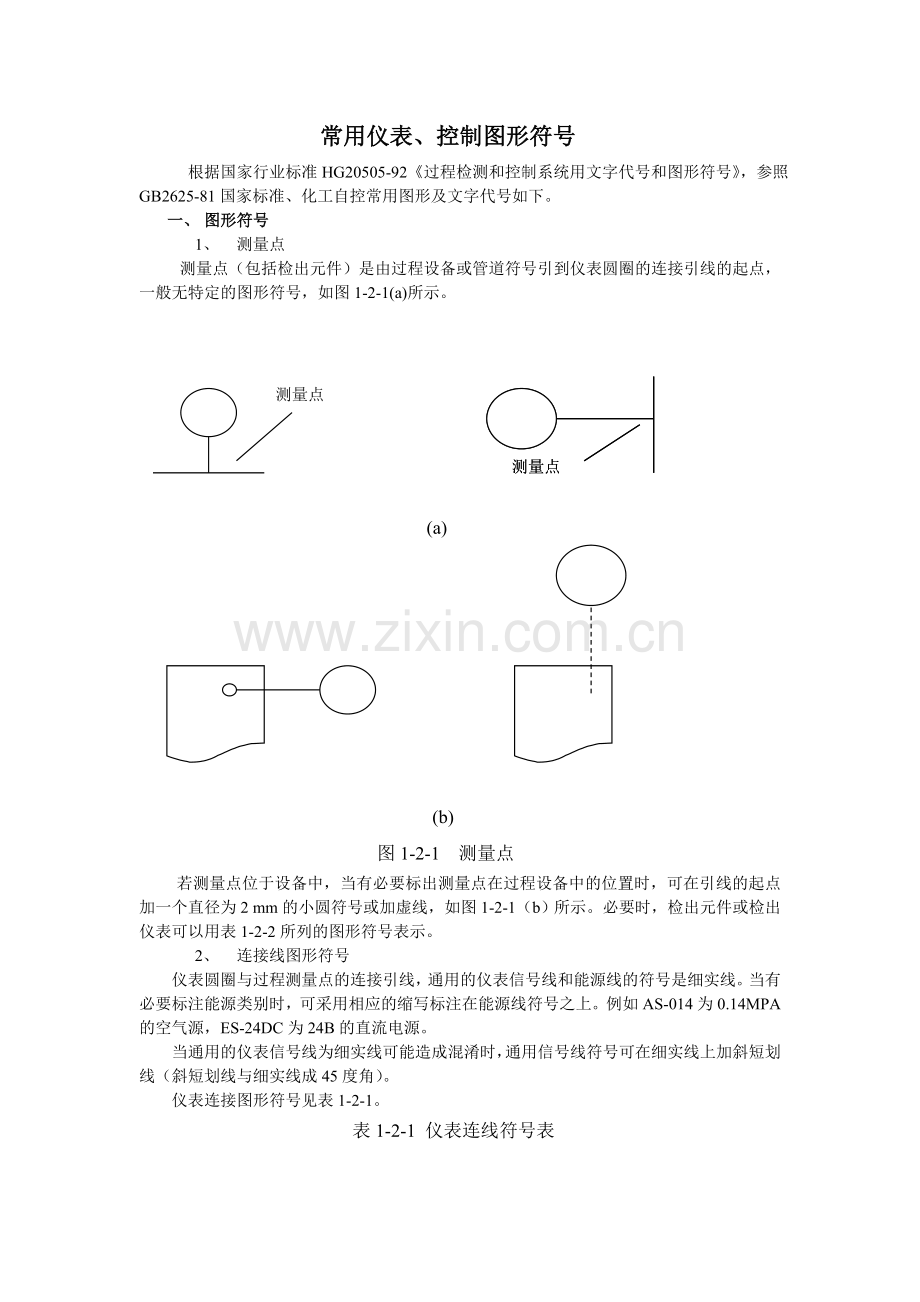

常用仪表、控制图形符号
根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。
一、 图形符号
1、 测量点
测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。

测量点
测量点
测量点

(a)

(b)
图1-2-1 测量点
若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、 连接线图形符号
仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。

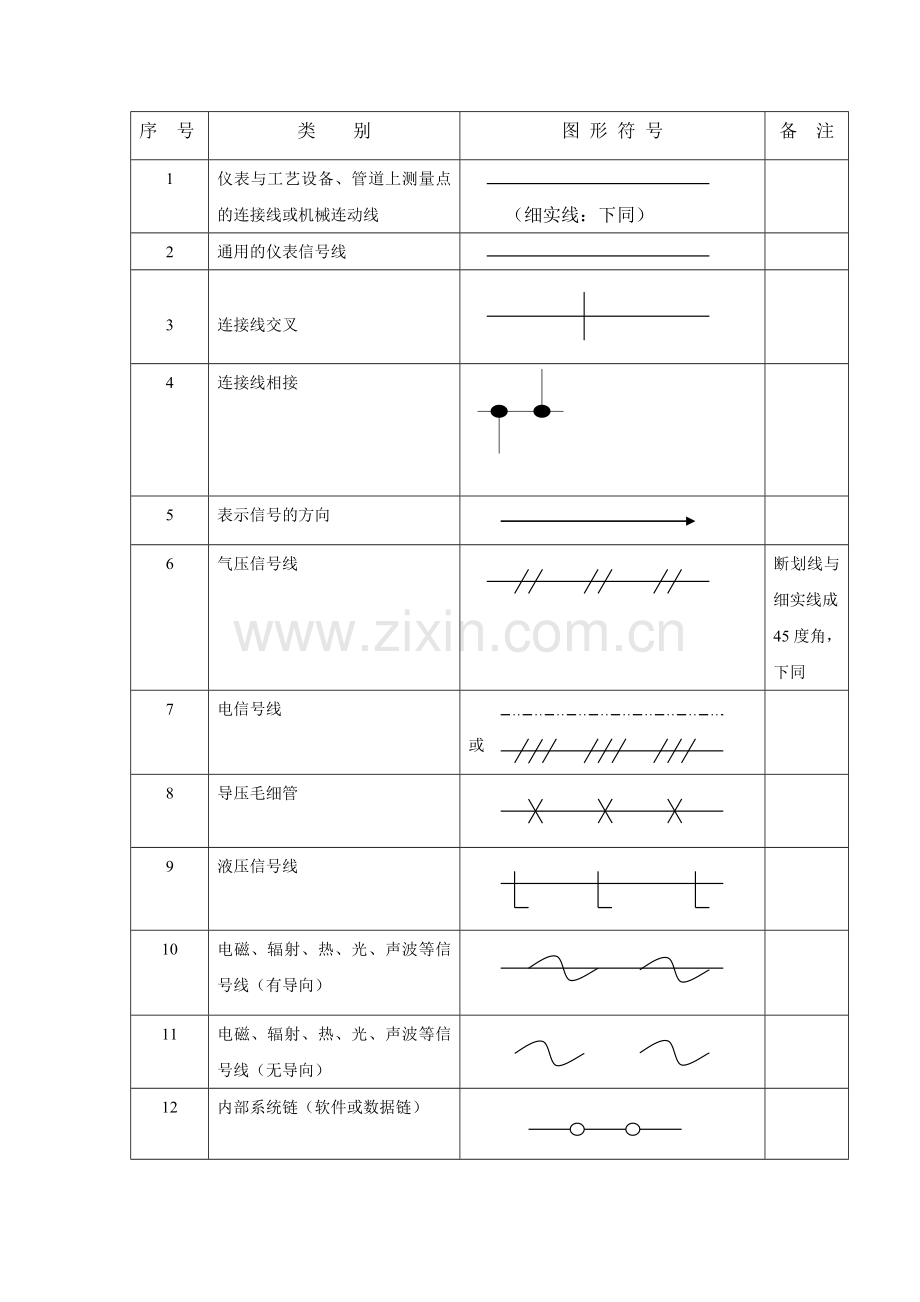

表1-2-1 仪表连线符号表

序 号
类 别
图 形 符 号
备 注
1
仪表与工艺设备、管道上测量点的连接线或机械连动线

（细实线：下同）

2
通用的仪表信号线

3

连接线交叉

4
连接线相接

5
表示信号的方向

6
气压信号线

断划线与细实线成45度角，下同
7
电信号线

或

8
导压毛细管

9
液压信号线

10
电磁、辐射、热、光、声波等信号线（有导向）

11
电磁、辐射、热、光、声波等信号线（无导向）

12
内部系统链（软件或数据链）

13
机械链

14
二进制电信号

或

15
二进制气信号

3、 仪表图形符号
仪表图形符号是直径为12mm（或10mm）的细实线圆圈。仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。如图1-2-2（a）。处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b）所示。当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c）所示。
测量点B
测量点A

（a） (b) (c)
图1-2-2 仪表图形符号
分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm（或10mm）的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a）所示。作为分散控制系统的计算机功能图形符号，是对角线长为12mm（或10mm）的细实线六边形，如图1-2-3（b）所示。分散控制系统内部连接的可编程逻辑控制器功能图形符号如图1-2-3（c）所示，外四边形边长为12mm（或10mm）。其他仪表或功能图形符号见表1-2-2。

（a） (b) (c)
图1-2-3 分散控制系统仪表图形符号
4、 表示仪表安装位置图形符号
表示仪表安装位置的图形符号见表1-2-3所示。
表1-2-2 仪表功能图形符号
（1）

PE
4

流量检测元件的通用符号
（2）

PI
5

差压式指示流量计法兰或角接取压孔板
（3）

FP
6

法兰或角接取压测试接头，不孔板

（4）

FE
7

VC

理论取压孔板

（5）

FT
8

理论取压、经距取压或管道取压孔板，差压式流量变送器
（6）

FP
9R
FP
9A

RAD

径距取压测量接头不带孔板
（7）

FE
10

快速更换装置中的孔板
（8）

FE
11

皮托管或文丘里披托管
（9）

FE
12

文丘里管

（10）

FE
13

均速管
（11）

FE
14

峡槽
（12）

FE
15

堰
（13）

FE
16

涡轮或旋翼式
（14）
FE
17

转子流量计
（15）
FE
18

位移式、流量积算指示器
（16）
FE

FC
19

流量控制器
FE
20
（17）

超声流量计
（18）
FE
21

旋涡传感器
（19）

FE
22

靶式传感器
（20）

FE
23

流量喷嘴
FE
24
（21）
FE
24

M

电磁流量计
（22）
MF——质量流量
EMF—电磁流量计
IFO—内藏孔板
VOT—旋涡传感器
FT
25

流量元件和变送器为一体
（23）
KI
26

时钟
（24）

KIS
27-7

多点开关，第七点时间顺序
（25）

TIC
29
KC
28

（26）

指示灯
（27）

C
12

盘装的矩阵接线板第12点
（28）

P

吹气或冲洗装置
（29）

R

复位装置
（30）

隔膜隔离
（31）

一般的连锁逻辑
注：图形符号的尺寸根据使用者的需要可以改变，推荐应用表中的实际尺寸。 `
表1-2-3 表示仪表安装位置的图形符号

主要位置
操作员监视用
现场安装
正常情况下，操作员不监视
辅助位置
操作员监视用

离散仪表

（1）

（2）

（3）

共用显示
共用控制
（4）
（5）

（6）

计算机功能

（7）

（8）

（9）

可编程序逻辑控制功能
（10）

（11）

（12）

*正常情况下操作员不监视，或盘后安装的仪表设备或功能，仪表图形符号列可表示为：

**在需要的时仪表盘号或操作员号。
5．控制阀体图形符号，风门图形符号
控制阀体图形符号、风门图形符号见下表1-2-4所示。
表1-2-4 控制阀体图形符号、风门图形符号
（1）

截止阀
（2）

角阀
（3）

三通阀
（4）

四通阀
（5）

球阀
（6）

蝶阀
（7）

旋塞阀
（8）

其他形式的阀
（注明代表什么型的阀）
（9）

隔膜阀
（10）

闸阀
（11）

（12）

（13）

6．执行机构图形符号
执行机构图形符号见表1-2-5所示。

表1-2-5执行机构图形符号
（1）

带弹簧的薄膜执行机构
（2）

不带弹簧的薄膜执行机构
（3）

电动执行机构
（4）

数字执行机构
（5）

活塞执行机构单作用
（6）

活塞执行机构双作用
（7）

电磁执行机构
（8）

带手轮的电动薄膜执行机构
（9）

带电动阀门定位器的电动薄膜执行机构
（10）

带电动阀门定位器的气动薄膜执行机构
（11）

带人工复位装置的执行机构
（12）

带远程复位装置的执行机构（以电磁执行机构为例）
7．执行机构能源中断是控制位置的图形符号
执行机构能源中断时控制阀位置的图形符号，以带弹簧的薄膜执行机构控制阀为例，见表1-2-6所示。
8．配管管线图例符号。
配管管线图例符号见表1-2-7所示。

表1-2-6执行机构能源中断是控制位置的图形符号
（1）

能源中断时，直通阀开启
（2）

能源中断时，直通阀关闭
（3）

能源中断时，三通阀流体通向A——C
（3）

能源中断时，四通阀流体流动方向A——C和D——B
（4）

能源中断时，阀保持原位
（5）

能源中断时，不定位
注：上述图形符号中，若不用箭头、横线表示，也可以在控制阀体下部标注下列缩写：
FO——能源中断时，开启；
FC——能源中断时，关闭；
FL——能源中断时，保持原位；
FI——能源中断时，任意位置。
表1-2-7配管管线图例符号
序号
内容
图形符号
序号
内容
图形符号
1
单管向下

4
管束向上

2
单管向上

5
管束向下分叉平走

3
管束向下

6
管束向上分叉平走

二、字母代号
1．被测变量和仪表功能
表示被测量变量和仪表功能的字母代号见表1-2-8。
表1-2-8被测量变量和仪表功能的字母代号

第一位字母
第二位字母
被测变量或引发变量
修饰词
读出功能
输出功能
修饰词
A
分析

报警

B
烧嘴、火焰

供选用
供选用
供选用
C
电导率

控制

D
密度
差

E
电压（电动势）

检测元件

F
流量
比（分数）

第一位字母
第二位字母
被测变量或引发变量
修饰词
读出功能
输出功能
修饰词
G
供选用

视镜、观察

H
手动

高
I
电流

指示

J
功率
扫描

K
时间、时间程序
变化频率

操作器

L
物位

灯

低
M
水分或湿度
瞬动

中、中间
N
供选用

供选用
供选用
供选用
O
供选用

节流孔

P
压力、真空

连接点、测试点

Q
数量
积算、累计

R
核辐射

记录

S
速度、频率
安全

开关联锁

T
温度

传送

U
多变量

多功能
多功能
多功能
V
振动、机械监视

阀、风门、百叶窗

W
重量、力

套管

X
未分类
X轴
未分类
未分类
未分类
Y
事件、状态
Y轴

继动器、计算器、转换器

Z
位置
Z轴

驱动器、执行机构未分类的最终执行元件

说明：
1．“供选用”指的是在个别设计中多次使用，而表中没有规定其含义。
2．字母“X”未分类，即表中未规定其含义。适用于在设计中一次或有限几次使用。
3．后续字母确切含义，根据实际需要可以有不同的解释。
4．被测变量的任何第一位字母若与修饰字母D（差）、F（比）、M（瞬间）、K（变化频率）、Q（积算、累计）中任何一个组合在一起，则表示另外一种含义的被测变量。例如TD1和T1分别表示温差指示和温度指示。
5．分析变量的字母“A”，当有必要表明具体的分析项目时，在圆圈外右上方写出具体的分析项目。例如：分析二氧化碳，圆圈内标A，圆圈外标注CO2。
6．用后续字母“Y”表示继动或计算功能时，应在仪表圆圈外（一般在右上方）标注它的具体功能。如果功能明显时，也可以不标注。
7．后续字母修饰词H（高）、M（中）、L（低）可分别写在仪表圆圈外的右上方。
8．当H（高）、L（低）用来表示阀或其他开关装置的位置时，“H”表示阀在全开式接近全开位置，“L” 表示阀在全关式接近全关位置。
9．后续字母“K”表示设置在控制回路内的自动-手动操作器。例如流量控制回路的自动-手动操作器为“FK”，它区别于HC——手动操作器。
2．被测变量及仪表功能组合示例
被测变量及仪表功能组合示例见表1-2-9。

看看这个是不是你需要的呢，如果不是请留言！
电流表 PA 电压表 PV
有功电度表 PJ 无功电度表 PJR
频率表 PF 相位表 PPA
最大需量表(负荷监控仪) PM 功率因数表 PPF
有功功率表 PW 无功功率表 PR
无功电流表 PAR

声信号 HA
光信号 HS
指示灯 HL
红色灯 HR
绿色灯 HG
黄色灯 HY
蓝色灯 HB
白色灯 HW

连接片 XB
插头 XP
插座 XS
端子板 XT
电线,电缆,母线 W
直流母线 WB
插接式(馈电)母线 WIB
电力分支线 WP
照明分支线 WL
应急照明分支线 WE
电力干线 WPM
照明干线 WLM
应急照明干线 WEM
滑触线 WT
合闸小母线 WCL
控制小母线 WC
信号小母线 WS
闪光小母线 WF
事故音响小母线 WFS
预告音响小母线 WPS
电压小母线 WV
事故照明小母线 WELM
避雷器 F
熔断器 FU
快速熔断器 FTF
跌落式熔断器 FF
限压保护器件 FV
电容器 C
电力电容器 CE
正转按钮 SBF
反转按钮 SBR
停止按钮 SBS
紧急按钮 SBE
试验按钮 SBT
复位按钮 SR
限位开关 SQ
接近开关 SQP
手动控制开关 SH
时间控制开关 SK
液位控制开关 SL
湿度控制开关 SM
压力控制开关 SP
速度控制开关 SS
温度控制开关,辅助开关 ST
电压表切换开关 SV
电流表切换开关 SA

整流器 U
可控硅整流器 UR
控制电路有电源的整流器 VC
变频器 UF
变流器 UC
逆变器 UI

电动机 M
异步电动机 MA
同步电动机 MS
直流电动机 MD
绕线转子感应电动机 MW
鼠笼型电动机 MC

电动阀 YM
电磁阀 YV
防火阀 YF
排烟阀 YS
电磁锁 YL
跳闸线圈 YT
合闸线圈 YC
气动执行器 YPA,YA
电动执行器 YE

发热器件(电加热) FH
照明灯(发光器件) EL
空气调节器 EV
电加热器加热元件 EE
感应线圈,电抗器 L
励磁线圈 LF
消弧线圈 LA
滤波电容器 LL
电阻器,变阻器 R
电位器 RP
热敏电阻 RT
光敏电阻 RL
压敏电阻 RPS
接地电阻 RG
放电电阻 RD
启动变阻器 RS
频敏变阻器 RF
限流电阻器 RC

光电池,热电传感器 B
压力变换器 BP
温度变换器 BT
速度变换器 BV
时间测量传感器 BT1,BK
液位测量传感器 BL
温度测量传感器 BH,BM
1.U、V、W
是用国际标准表示的三相三线制供电的三条电源火（相）线，有时也常常用L1、L2、L3来表示，习惯上，我们经常用国家标准的A、B、C，现在为与国际标准接轨，我们规定用U、V、W来表示。三相四线制是在三相三线制的基础上增加了一条零线（N）。三相五线制是将三相四线制的零线一分为二，即将三相四线制的零线分为保护零线（PE）和工作零线（N）。在施工布线时，我们习惯上分别用黄、绿、红、黑、黄绿双色线来表示U、V、W、N、PE。

2．QF
QF表示低压断路器，又称自动空气开关或自动开关，当电路发生短路、严重过载时，它能自动切除故障电路，有效地保护串联在它后面的电气设备，常常用于不太频繁的接通和断开线路中的电路。安装时，低压断路器必须垂直安装，不能横装或倒装。接线时，一般规定上面为进线（即接电源），下面为出线（即接负载）。操作时，低压断路器的操作把手向上时表示合闸（即闭合），操作把手向下时表示分闸（即断开）。如果由于某故障使其跳闸时，这时必须先将其操作把手向下拉到底后再合闸，否则，合不上闸。常用的低压断路器外形及图形符号如图2所示。
3．KM
KM表示交流接触器，其图形符号如图3(b)所示，适用于频繁操作和远距离控制。从使用角度来看，它主要有三部分，一是线圈（它有220V和380V两种，接在控制电路中），二是主触头（一般有三个常开触头，接在主电路中），三是辅助触头（一般有两个常开触头和两个常闭触头，接在控制电路中）。所谓“常开”、“常闭”是指电磁系统未通电动作前触头的状态，即常开触头是指线圈未通电时，其动、静触头是处于断开状态，线圈通电后就闭合，所以常开触头又称为动合触头。常闭触头是指线圈未通电前，其动、静触头是闭合的，而线圈通电后则断开，所以常闭触头又称为动断触头。其外形一般有两种，一种是考工柜上的，另一种如图3(a)所示。检查时，我们可以用万用表的R×1挡检查触头系统的开断情况，用万用表的R×10或R×100挡或数字表的2K挡检查线圈的好坏。
4．FR
FR表示热继电器，它在电路中用作电动机的过载保护，具有反时限特性。检查时，热继电器必须检查其热元件和辅助常闭触头。若因过载使热继电器动作时，其辅助常闭触头将断开而不通，若要使其闭合，则必须按手动复位按钮使之复位，有的只需待双金属片冷却后即自动复位。
5．FU
FU表示熔断器（俗称保险），在照明电路中用作过载和短路保护，而在电动机主电路中只作短路保护。检查时，可用万用表的R×1挡或数字表的200欧挡测其电阻，若电阻为0，则是好的，若电阻为无穷大，则说明已熔断。
6．SB
SB表示按钮，又叫按钮开关，按钮的结构及图形符号根据按钮的结构可分为常开和常闭按钮，若两者合在一个按钮上时又叫复合按钮；按其在电路中的功能可分为启动（习惯上用绿色）和停止（习惯上用红色）按钮。所谓常开按钮，又称为动合按钮，即未按下时，触头3－4是断开的，按下时，触头3－4是闭合的，当松开后，按钮在复位弹簧的作用下复位断开。所谓常闭按钮，又称为动断按钮，与常开按钮相反，即未按下时，触头1－2是闭合的，按下时，触头1－2被断开，当松开时，在复位弹簧的作用下复位闭合。所谓复合按钮，是将常开和常闭按钮组合为一体，未按下时，触头1－2是闭合的，触头3－4是断开的，按下时，触头1－2首先断开，继而触头3－4闭合，当松开后，在复位弹簧的作用下，首先断开3－4，继而闭合1－2。若轻轻按，则动断触头1－2首先断开，而动合触头3－4又未闭合。检查时，我们可以用万用表来检查其好坏，即常开按钮未按下时,电阻为无穷大，按下时电阻为零;常闭按钮未按下时，电阻为零，按下时，电阻为无穷大。

KA -继电器      KM-接触器
SQ -行程开关     YV-电磁阀
SA-扭子开关       QF表示低压断路器
FR-热继电器
KT-时间继电器
Q——电路的开关器件
FU——熔断器
KM——接触器
KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器
KT——延时 有或无继电器
SB——按钮开关
断路器 QF
接触器 KM
延时动作限流器 FR
电流继电器 KA
按钮开关 SB
控制开关 SA
行程开关 SQ
控制继电器 KC

1、下在仪表位号中字母代号第一位字母的含义是什么？
A：分析 C：电导率 D：密度 F：流量 H：手动 L：物位 M：水分或湿度 P：压力、真空 Q：数量或件数  R：核辐射 S：速度、频率 T：温度 W：重量、力 Z：位置
2、母位号在仪表位号中作为后继字母的含义？
A：报警 C：控制 E：检测元件G：视镜、观察 H：高  I：指示   L：灯（低） M：中间    R：记录或打印    S：开关、联锁
（ 例如：PI：压力表    PS：压力开关）
3、台气动调节器运行中出现测量值波动大或静差大，是什么原因？如何处理？
答：原因：
a)PID参数调整不当。
b)调节器的静差没调好。
c)仪表外部信号管路堵塞或泄露。
d)变送器和控制阀故障。
处理：
a)  重新调整PID参数。
b)  重新调整静差。
c)  检查信号管路。
d)  检查处理变送器和控制阀故障。
4、薄膜气动调节阀的工作原理？
答：当信号压力输入薄膜气室，产生推理，使推杆部件移动，弹簧被压缩，产生的反作用力与信号压力在薄膜上产生的推力相平衡（动态）。推杆的位移即是气动执行器的行程。
5、气开气关调节阀如何选择？
答：主要是从生产安全角度和工艺要求考虑的，当信号压力中断时应避免损坏设备和伤害操作人员。如阀门处于开的位置时危害性小，则应选气关式反之选用气开式。
6、定位器有气源调节阀为什么不动作？
答：1、定位器中放大器的恒节流孔堵塞。
2、压缩空气中有水分聚集于放大器球阀处。
7、试述气动仪表日常维护工作？
答：1、检查仪表输出是否正常。
2、检查仪表供气是否正常。
3、检查仪表连接管路、阀门是否有泄露、损坏和腐蚀。
8、对运行中的带联锁的仪表进行维修时应注意那些方面？
答：1、检查维修应有两人或两人以上参加。
2、维修前必须征得当班操作人员同意并开好工作票。
3、必须在切断（解除）联锁后再进行检修。
4、维修结束应通知当班操作人员在场核实和将联锁恢复。
9、控制阀在小开度下会产生什么问题？
答：1、阀在小开度时，节流间隙小，流体速度大，液体介质易产生闪蒸。所以对节流体造成机械冲刷或气蚀，从而缩短阀的使用寿命。
2、阀在小开度时所受的不平衡力大，造成阀的稳定性差，容易产生振荡。
