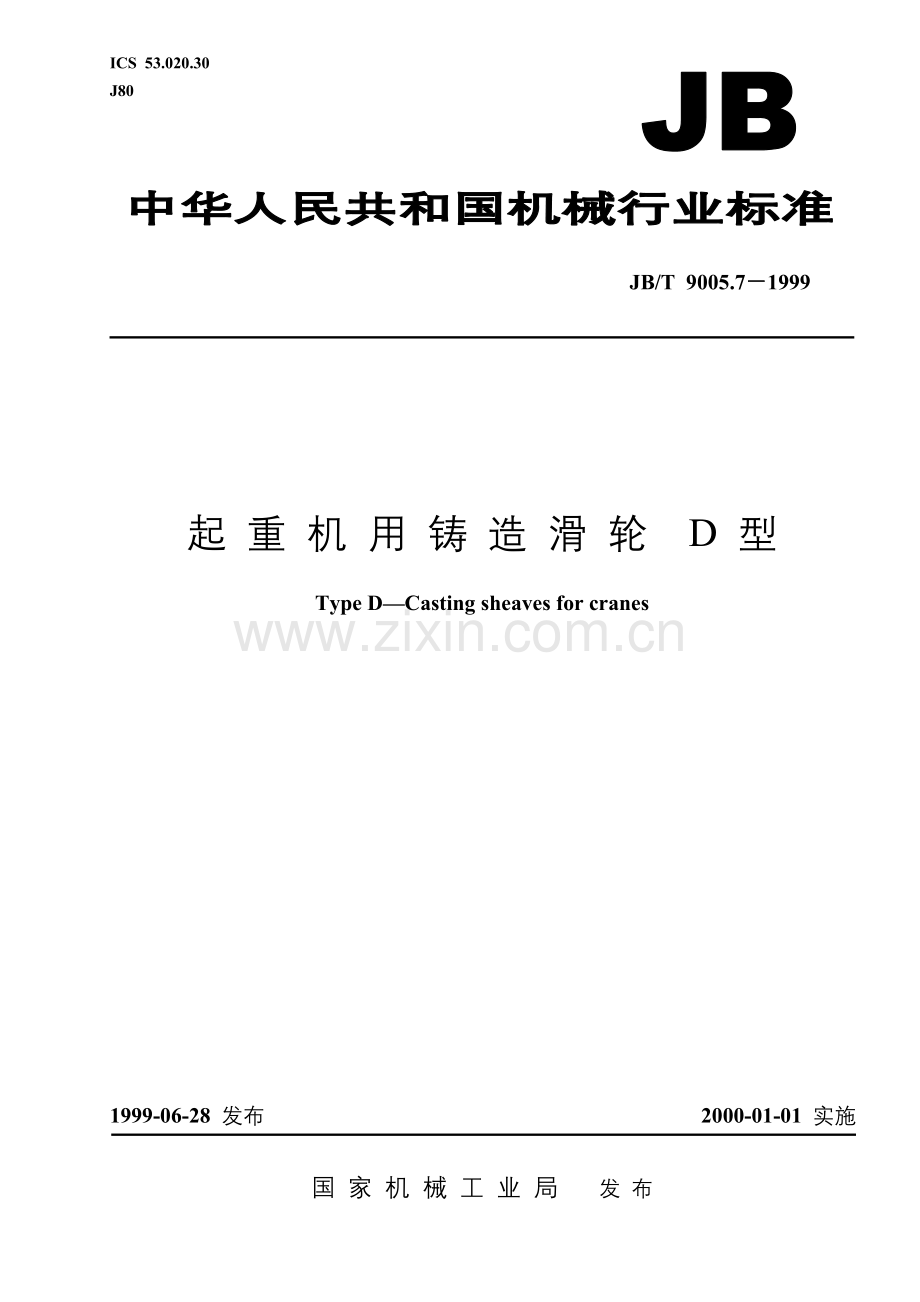

ICS53.020.30
J80
JB/T9005.7－1999

起 重 机 用 铸 造 滑 轮 D 型

Type D—Casting sheaves for cranes
1999-06-28 发布
2000-01-01 实施
国 家 机 械 工 业 局 发 布

JB/T 9005.7－1999
前 言
本标准非等效采用DIN 15418∶1982第1部分~第3部分《C型钢丝绳滑轮》。
本标准是对ZB J80 006.7—87《起重机用铸造滑轮 D型》的修订。修订时仅对原标准进行了编辑性修改，主要技术内容没有变化。
本标准是JB/T 9005《起重机用铸造滑轮》系列标准中的一部分，该系列标准包括以下10个部分：
JB/T 9005.1—1999 起重机用铸造滑轮 绳槽断面
JB/T 9005.2—1999 起重机用铸造滑轮 直径的选用系列与匹配
JB/T 9005.3—1999 起重机用铸造滑轮 型式、轮毂和轴承尺寸
JB/T 9005.4—1999 起重机用铸造滑轮 A型
JB/T 9005.5—1999 起重机用铸造滑轮 B型
JB/T 9005.6—1999 起重机用铸造滑轮 C型
JB/T 9005.7—1999 起重机用铸造滑轮 D型
JB/T 9005.8—1999 起重机用铸造滑轮 E型
JB/T 9005.9—1999 起重机用铸造滑轮 F型
JB/T 9005.10—1999 起重机用铸造滑轮 技术条件
本标准自实施之日起代替ZB J80 006.7—87。
本标准由全国起重机械标准化技术委员会提出并归口。
本标准负责起草单位：大连大起集团有限责任公司。
本标准主要起草人：周玉安、崔振元。

I

JB/T 9005.7－1999
国家机械工业局 1999-06-28 批准
中华人民共和国机械行业标准
起 重 机 用 铸 造 滑 轮 D 型

Type D—Casting sheaves for cranes

JB/T 9005.7－1999
代替ZB J80 006.7—87

2000-01-01 实施

5

1 范围
本标准适用于在起重机动滑轮组范围内，要求密封较严的带滚动轴承无内轴套的钢丝绳铸造滑轮（以下简称滑轮）。
在钢丝绳传动中的其他滑轮，例如定滑轮或除动滑轮组外的其他承载件中也可采用本标准中的滑轮。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 68—1985 开槽沉头螺钉
GB/T 276—1994 滚动轴承 深沟球轴承 外形尺寸
GB/T 283—1994 滚动轴承 圆柱滚子轴承 外形尺寸
GB/T 819—1985 十字槽沉头螺钉
3 型式和尺寸
3. 1 D型滑轮按其采用滚动轴承型式的不同又分为D1型（带深沟球轴承）和D2型（带圆柱滚子轴承）。D型滑轮的型式和尺寸详见图1和表1的规定。

D1型 D2型
图 1 D型
标记示例：
钢丝绳直径d=25mm，滑轮直径D=630mm和直径D5=90mm的D1型滑轮，标记为：
滑轮 D1 25×630–90 JB/T 9005.7—1999
表 1
尺 寸 mm
滚动轴承代号
沉头螺钉
按GB/T 68
GB/T 819
螺钉数量
D5
D6
D7
B
B3
B4
D1型
按GB/T 276
D2型
按GB/T 283
45
60
85
55
90
71
6209
NF209
M8×20
8
50
60
90
60
90
76
6210
NF210
M8×20
8
55
70
100
60
95
76
6211
NF211
M8×20
8
60
70
110
60
95
76
6212
NF212
M8×20
8
65
80
120
65
100
81
6213
NF213
M8×20
8
70
80
125
65
100
81
6214
NF214
M8×20
8
75
90
130
70
110
86
6215
NF215
M8×20
8
80
100
140
70
115
86
6216
NF216
M8×20
8
90
110
160
80
125
96
6218
NF218
M10×25
8
100
120
180
85
130
101
6220
NF220
M10×25
8
110
130
200
95
130
111
6222
NF222
M10×25
12
120
140
215
100
130
116
6224
NF224
M10×25
12
130
150
230
100
140
118
6226
NF226
M12×30
12
140
160
250
100
145
118
6228
NF228
M12×30
12
150
170
270
110
155
128
6230
NF230
M12×30
12
160
180
290
115
155
133
6232
NF232
M12×30
12
170
190
310
125
160
143
6234
NF234
M12×30
16
180
200
320
125
165
143
6236
NF236
M12×30
16
190
220
340
130
190
148
6238
NF238
M12×30
16
200
220
360
135
190
153
6240
NF240
M12×30
16
220
240
400
150
190
174
6244
NF244
M16×40
16
注：为便于滑轮的安装，在连接结构中应规定每边的轴向间隙至少为1mm。

3. 2 D型滑轮用隔套（AT或BT）和隔环（H）的尺寸详见图2~图4及表2的规定。
标记示例：
直径D5=90mm的D型滑轮用隔套（AT），标记为：
隔套 AT 90 JB/T 9005.7—1999
直径D5=90mm的D型滑轮用隔套（BT），标记为：
隔套 BT 90 JB/T 9005.7—1999
直径D7=160mm的D型滑轮用隔环（H），标记为：
隔环 H 160 JB/T 9005.7—1999

（在滑轮轴上安装一个滑轮时用） （在滑轮轴上并列安装多个滑轮时用）
图 2 隔套（AT） 图 3 隔套（BT） 图 4 隔环（H）
表 2 mm
隔 套 （AT）
隔 套 （BT）
隔 环 （H）
D5
F8
D6
h9
B5
()
单件重量
kg
D5
F8
D6
h9
B6
()
单件重量
kg
D7
()
D8
S2
()
单件重量
kg
45
60
22.5
0.21
45
60
40
0.38
85
75
7
0.07
50
60
20.0
0.13
50
60
35
0.23
90
80
10
0.10
55
70
22.5
0.26
55
70
40
0.46
100
90
8
0.09
60
70
22.5
0.18
60
70
40
0.32
110
100
6
0.08
65
80
22.5
0.30
65
80
40
0.53
120
110
9
0.12
70
80
22.5
0.21
70
80
40
0.37
125
115
7
0.10
75
90
25.0
0.38
75
90
45
0.69
130
120
10
0.15
80
100
27.5
0.61
80
100
50
1.11
140
130
8
0.13
90
110
27.5
0.67
90
110
50
1.23
160
150
10
0.18
100
120
27.5
0.74
100
120
50
1.35
180
165
7
0.22
110
130
22.5
0.66
110
130
40
1.18
200
185
9
0.32
120
140
20.0
0.64
120
140
35
1.12
215
200
10
0.38
表 2（完） mm
隔 套 （AT）
隔 套 （BT）
隔 环 （H）
D5
F8
D6
h9
B5
()
单件重量
kg
D5
F8
D6
h9
B61）
()
单件重量
kg
D7
()
D8
S2
()
单件重量
kg
130
150
25.0
0.86
130
150
45
1.55
230
215
10
0.41
140
160
27.5
1.01
140
160
50
1.85
250
235
6
0.27
150
170
27.5
1.08
150
170
50
1.97
270
255
10
0.49
160
180
25.0
1.05
160
180
45
1.88
290
275
9
0.47
170
190
22.5
1.00
170
190
40
1.78
310
295
11
0.60
180
200
25.0
1.17
180
200
40
1.88
320
305
11
0.62
190
220
35.0
2.65
190
220
35
2.65
340
325
10
0.61
200
220
32.5
1.68
200
220
30
1.55
360
345
9
0.58
220
240
25.0
1.42
220
240
45
2.55
400
380
10
0.96
1）多个滑轮并列在一根轴上用隔套（BT）的长度B6=2B5–5。

3. 3 D型滑轮用挡盖（G）的尺寸详见图5和表3的规定。
标记示例：
直径D7=160mm的D型滑轮用槽型密封挡盖（G），标记为：
挡盖 G 160 JB/T 9005.7—1999

图 5 槽型密封挡盖（G）
表 3
尺 寸 mm
孔 数
n
单件重量
kg
D7
f7
D10
D12
D14
D15
D16
B2
H1
H2
85
61
9
77
100
120
13
7.4
2
4
0.67
90
61
9
82
105
125
13
7.4
2
4
0.75
100
71
9
92
115
135
13
7.4
2
4
0.83
110
71
9
95
125
145
13
7.4
2
4
1.00
120
81
9
105
140
160
13
7.4
2
4
1.10
125
81
9
110
145
165
13
7.4
2
4
1.30
130
91
9
115
150
170
13
7.4
2
4
1.30
140
101
9
125
160
180
13
7.4
2
4
1.47
160
111
11
145
185
210
13
7.4
2
4
1.67
180
121
11
165
205
230
13
7.4
2
4
2.06
200
131
11
185
225
250
13
7.4
2
6
2.48
215
141
11
200
240
265
13
7.4
2
6
2.78
230
151
14
210
260
290
14
8.4
2
6
4.22
250
161
14
230
280
310
14
8.4
2
6
4.87
270
171
14
250
300
330
14
8.4
2
6
5.48
290
181
14
270
320
350
14
8.4
2
6
5.13
310
191
14
290
340
370
14
8.4
2
8
5.37
320
201
14
300
350
380
14
8.4
2
8
5.89
340
221
14
320
370
400
14
8.4
2
8
6.36
360
221
14
340
390
420
14
8.4
2
8
6.77
400
241
18
380
440
480
17
11.4
3
8
13.67
