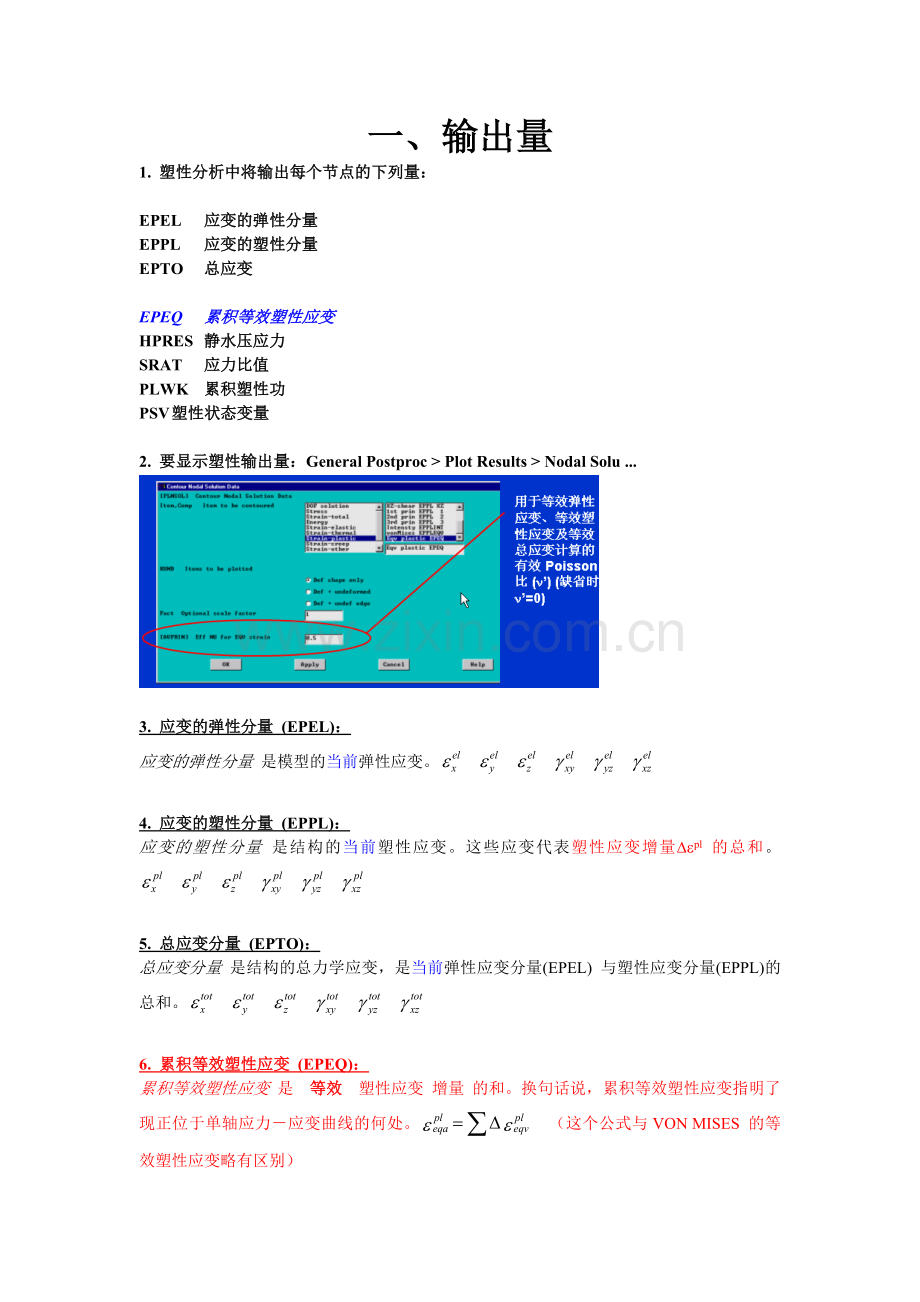

塑性分析的结果输出.doc_第1页
第1页 / 共4页
塑性分析的结果输出.doc_第2页
第2页 / 共4页
点击查看更多>>
资源描述
一、输出量 1. 塑性分析中将输出每个节点的下列量: EPEL 应变的弹性分量 EPPL 应变的塑性分量 EPTO 总应变 EPEQ 累积等效塑性应变 HPRES 静水压应力 SRAT 应力比值 PLWK 累积塑性功 PSV 塑性状态变量 2. 要显示塑性输出量:General Postproc > Plot Results > Nodal Solu ... 3. 应变的弹性分量 (EPEL): 应变的弹性分量 是模型的当前弹性应变。 4. 应变的塑性分量 (EPPL): 应变的塑性分量 是结构的当前塑性应变。这些应变代表塑性应变增量Depl 的总和。 5. 总应变分量 (EPTO): 总应变分量 是结构的总力学应变,是当前弹性应变分量(EPEL) 与塑性应变分量(EPPL)的总和。 6. 累积等效塑性应变 (EPEQ): 累积等效塑性应变 是 等效 塑性应变 增量 的和。换句话说,累积等效塑性应变指明了现正位于单轴应力-应变曲线的何处。 (这个公式与VON MISES 的等效塑性应变略有区别) 二、等效应变的说明: 1. 可通过通用von Mises 公式计算等效弹性应变、等效塑性应变和等效总应变: 这里, ex, ey, 等是相应的应变分量,而v是有效 Poisson比。 2.等效弹性应变: 当v’ = v 时,等效弹性应变 与等效应力通过下式相联系: 3.等效塑性应变: 等效塑性应变 的计算是基于当前的塑性应变增量。在比例加载情况下, v’ 设置为0.5时,等效塑性应变 只与累积等效塑性应变相关。 4.等效总应变: 等效总应变 是从总应变分量 计算出的。对于等效总应变 ,需要设置合适的有效Poisson比。如果 epl >> eel ,则使用 v’ = 0.5。对于其它的值,可估算有效 Poisson比: 三、排 错 如果单元使用不协调模式,是否发生体积自锁现象?对于“ 棋盘”模式(通过单元的压力值)查阅静水压力。细化网格并/或改变单元类型。 如果单元使用缩减积分,是否会发生沙漏模式?细化网格(推荐)或增加沙漏刚度系数。 是否有足够的网格密度?确保模型足够细化以得到弯曲响应。塑性转折区域必须细化以得到局部效应。 应避免应力奇异,除非此区域的单元过大。导致奇异性模型特征的例子为: • 单点力或单点约束 • 凹角 • 模型组件间的单点连接 • 单点耦合或接触条件 应力奇异会导致单元扭曲,从而引起发散,或者如果使用了缩减积分,应力奇异会导致沙漏行为。
