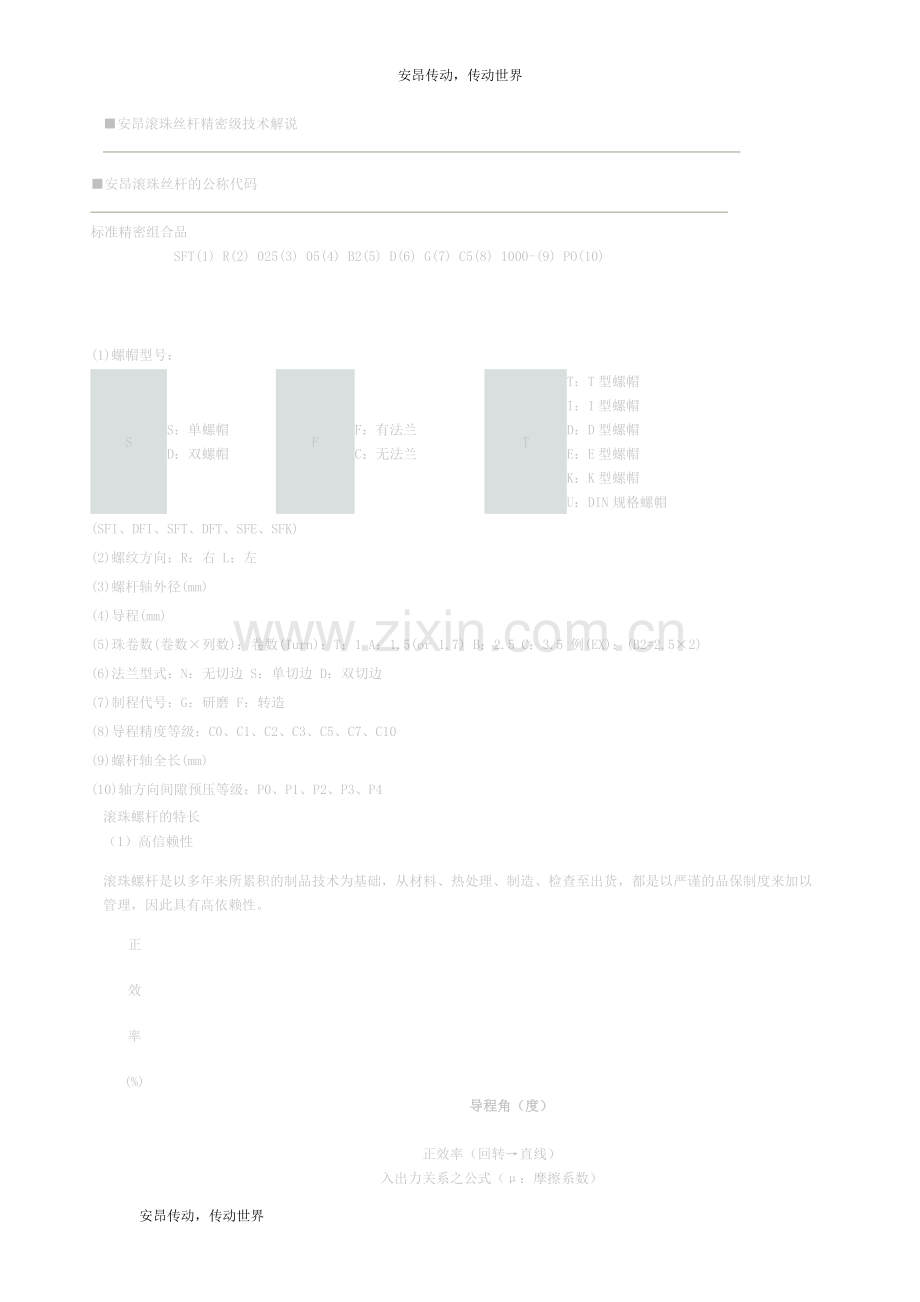

■安昂滚珠丝杆的公称代码

标准精密组合品
      SFT(1) R(2) 025(3) 05(4) B2(5) D(6) G(7) C5(8) 1000-(9) PO(10)

(1)螺帽型号：
S

F

T
T：T型螺帽

I：I型螺帽
S：单螺帽
F：有法兰
D：D型螺帽
D：双螺帽
C：无法兰
E：E型螺帽

K：K型螺帽

U：DIN规格螺帽
(SFI、DFI、SFT、DFT、SFE、SFK)
(2)螺纹方向：R：右 L：左
(3)螺杆轴外径(mm)
(4)导程(mm)
(5)珠卷数(卷数×列数)：卷数(Turn)：T：1 A：1.5(or 1.7) B：2.5 C：3.5 例(EX)：(B2=2.5×2)
(6)法兰型式：N：无切边 S：单切边 D：双切边
(7)制程代号：G：研磨 F：转造
(8)导程精度等级：C0、C1、C2、C3、C5、C7、C10
(9)螺杆轴全长(mm)
(10)轴方向间隙预压等级：P0、P1、P2、P3、P4

■安昂滚珠丝杆精密级技术解说

滚珠螺杆的特长
（1）高信赖性
滚珠螺杆是以多年来所累积的制品技术为基础，从材料、热处理、制造、检查至出货，都是以严谨的品保制度来加以管理，因此具有高依赖性。
正
效
率
(%)

导程角（度）

正效率（回转→直线）

入出力关系之公式（μ：摩擦系数）

T=入力扭矩 Kgf·cm
P=出力推力 Kgf
l=导 程 cm
η1=正效率

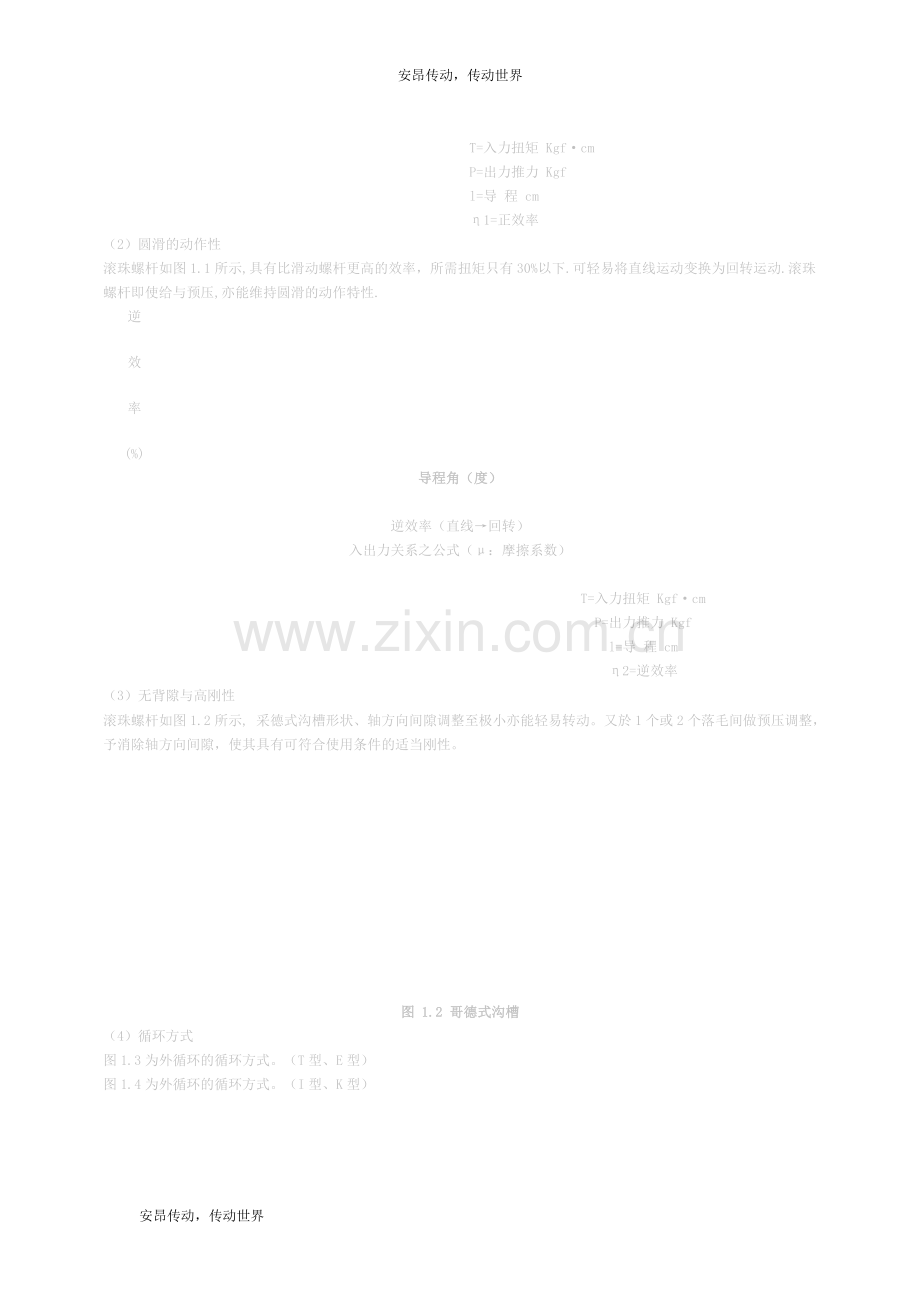

（2）圆滑的动作性
滚珠螺杆如图1.1所示,具有比滑动螺杆更高的效率，所需扭矩只有30%以下.可轻易将直线运动变换为回转运动.滚珠螺杆即使给与预压,亦能维持圆滑的动作特性.
逆
效
率
(%)

导程角（度）

逆效率（直线→回转）
入出力关系之公式（μ：摩擦系数）

T=入力扭矩 Kgf·cm
P=出力推力 Kgf
l=导 程 cm
η2=逆效率
（3）无背隙与高刚性
滚珠螺杆如图1.2所示, 采德式沟槽形状、轴方向间隙调整至极小亦能轻易转动。又於1个或2个落毛间做预压调整，予消除轴方向间隙，使其具有可符合使用条件的适当刚性。

图 1.2 哥德式沟槽
（4）循环方式
图1.3为外循环的循环方式。（T型、E型）
图1.4为外循环的循环方式。（I型、K型）

图 1.3 外循环
图 1.4 内循环
（5）优异的耐久性
以累积多年的滚珠螺杆之生产技术为基础，采用严谨的材料高度热处理及加工技术，可供给耐久性的制品。如表1.1及图1.5所示。
表1.1 材料与热处理

品名
材料
热处理
硬度
螺杆
SCM450
S55C
感应热处理
HRC58°～62°
螺帽
SCM415
渗碳热处理
HRC58°～62°
钢珠
SUJ2

HRC60° UP

图 1.5 热处理图

滚珠丝杆精密级技术解说

滚珠螺杆的选定步骤
使用条件

研磨级与转造级尺寸明细

1
2
2.5
3
4
5
5.08
6
8
10
12
15
16
20
24
25
32
40
50
64
4
◎

6
◎

8
◎
◎
○

○
○
○

9

○

10

◎

○

○
○
○

12

◎
○
○
○
○

○

14

◎

○

15

○

○

16

○

◎

○

◎

○

19

○

20

○

◎
◎
○

○

◎

○

25

○
○

○
◎
○
○

◎

○

○

28

○

○
○
○

32

○

○
◎
○
○
○
◎
○

○

◎

○
36

○
○

38

○

40

◎
○

○
◎
○

○
○
○

◎

50

○
◎
○

○
○

○

63

○

○

○

80

○

○

○

100

○

◎研磨级与转造级皆有 ○仅有研磨级

■滚珠丝杆精密级技术解说

精度设计：导程精度

    精密滚珠螺杆（C0～C5级）的导程精度，以JIS规格为基准，并由4个特性项目（记号E,e,e300,e2π）加以规定。各特性之定义与容许值如图3.1及表3.1～3.3所示。
    一般用滚珠螺杆C7，C10之累积导程误差，则仅以在螺杆部之有效长度内任取300mm的误差容许值如表3.3之e300加以规定，各为0.05mm及0.21mm.。

表3.1 导程精度的用语
用语
记号
意思
容许值
累积导程之目标值
T
在有效螺纹范围内,累积基准导程减累积公称导程的差谓之。也即考虑运转时之热膨胀、弹性变形等因素。而事先将累积公称导程加以补正，并据此制作螺杆。其值依实验或经验而定。

累积实际导程

实际测定之累积导程

累积代表导程

代表累积实际导程倾向的直线，由累积实际导程曲线藉最小二乘法或类似方法，所求得的直线。

累积代表导程的误差
E
累积代表导程减累积基准导程的值
表3.2
变动
e
e300
e2π
与累积代表导程平等划出的2直线所夹之累积实际导程之最大幅宽由下列3项加以规定。
在有效螺纹长度范围内的最大幅宽。
在有效螺纹长度范围内任取300mm的最大幅宽。
螺纹轴1圈的范围内，螺帽对应于任意的回转角的轴方向移动量的实测值与基准值的差的最大幅宽。
表3.2
表3.3
表3.3

表3.2 累积代表导程误差(±E)与变化动(e)之容许值(JIS 1192)
单位:μm
精度等级
C0
C1
C2
C3
C5
C7
C10
有
效
螺
纹
长
度
(mm)
以上
以下
±E
e
±E
e
±E
e
±E
e
±E
e
e
e

100
3
3
3.5
5
5
7
8
8
18
18
±50/300mm
±210/300mm
100
200
3.5
3
4.5
5
7
7
10
8
20
18
200
315
4
3.5
6
5
8
7
12
8
23
18
315
400
5
3.5
7
5
9
7
13
10
25
20
400
500
6
4
8
5
10
7
15
10
27
20
500
630
6
4
9
6
11
8
16
12
30
23
630
800
7
5
10
7
13
9
18
13
35
25
800
1000
8
6
11
8
15
10
21
15
40
27
1000
1250
9
6
13
9
18
11
24
16
46
30
1250
1600
11
7
15
10
21
13
29
18
54
35
1600
2000

18
11
25
15
35
21
65
40
2000
2500

22
13
30
18
41
24
77
46
2500
3150

26
15
36
21
50
29
93
54
3150
4000

30
18
44
25
60
35
115
65
4000
5000

52
30
72
41
140
77
5000
6300

65
36
90
50
170
93
6300
8000

110
60
210
115
8000
10000

260
140
10000
12500

320
170

表3.3 对螺纹部长度300mm之变动(e300)与摇摆(e2π) 之容许值 (JIS B 1192)
单位:μm
精度等级
C0
C1
C2
C3
C5
C7
C10
e300
3.5
5
7
8
18
50
210
e2π
2.5
4
5
6
8
