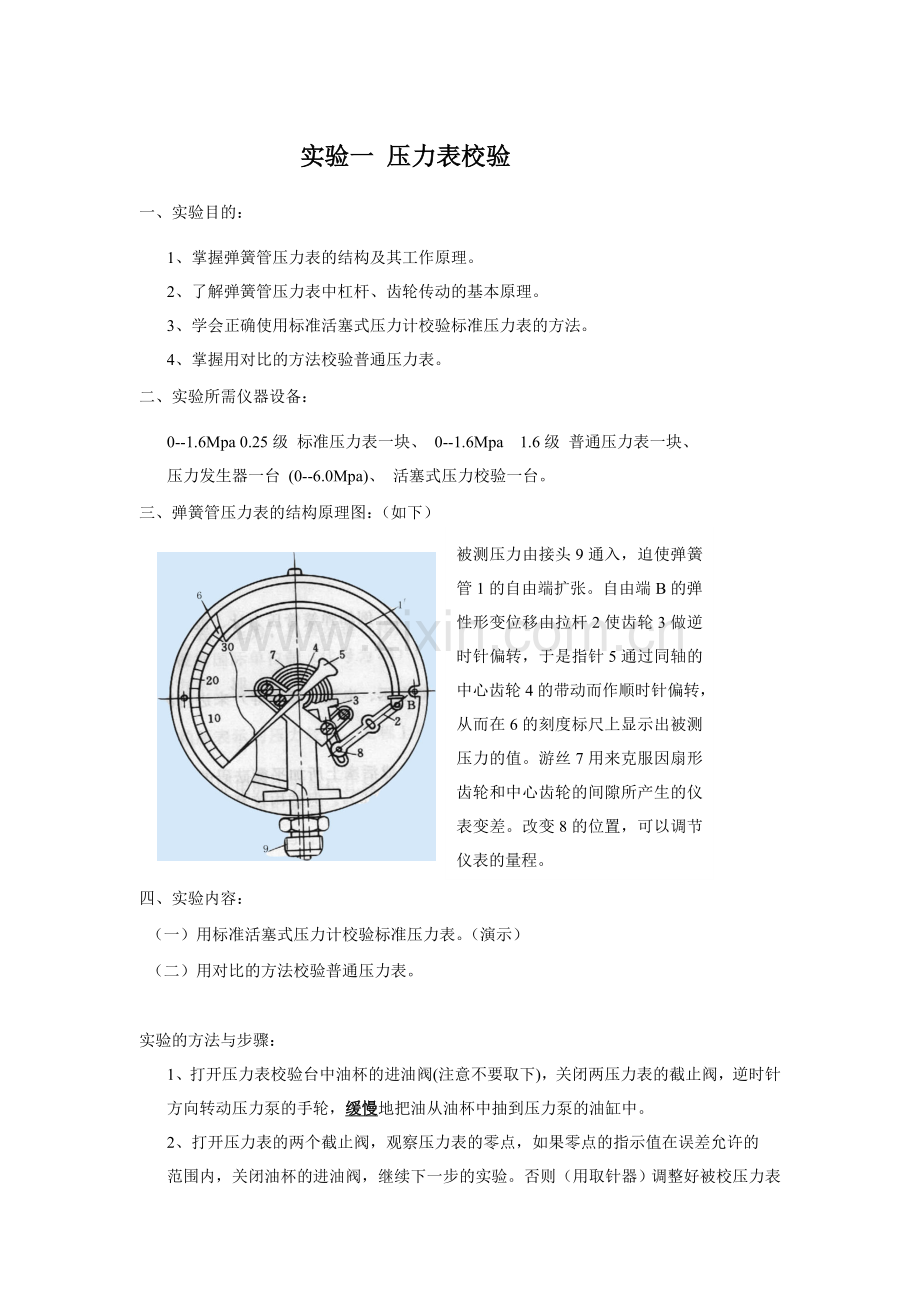

实验一 压力表校验
一、实验目的：
1、掌握弹簧管压力表的结构及其工作原理。
2、了解弹簧管压力表中杠杆、齿轮传动的基本原理。
3、学会正确使用标准活塞式压力计校验标准压力表的方法。
4、掌握用对比的方法校验普通压力表。
二、实验所需仪器设备：
0--1.6Mpa 0.25级 标准压力表一块、 0--1.6Mpa 1.6级 普通压力表一块、
压力发生器一台 (0--6.0Mpa)、 活塞式压力校验一台。
被测压力由接头9通入，迫使弹簧管1的自由端扩张。自由端B的弹性形变位移由拉杆2使齿轮3做逆时针偏转，于是指针5通过同轴的中心齿轮4的带动而作顺时针偏转，从而在6的刻度标尺上显示出被测压力的值。游丝7用来克服因扇形齿轮和中心齿轮的间隙所产生的仪表变差。改变8的位置，可以调节仪表的量程。
三、弹簧管压力表的结构原理图：（如下）

四、实验内容：
（一）用标准活塞式压力计校验标准压力表。（演示）
（二）用对比的方法校验普通压力表。

实验的方法与步骤：
1、打开压力表校验台中油杯的进油阀(注意不要取下)，关闭两压力表的截止阀，逆时针方向转动压力泵的手轮，缓慢地把油从油杯中抽到压力泵的油缸中。
2、打开压力表的两个截止阀，观察压力表的零点，如果零点的指示值在误差允许的
范围内，关闭油杯的进油阀，继续下一步的实验。否则（用取针器）调整好被校压力表的零点后，再关闭油杯的进油阀，继续下一步的实验。

活塞式压力校验台（校验原理图）
3、确定被校压力表整个量程范围内的压力校验点（不少于5个点）。
4、顺时针方向转动压力计的手轮，给压力表加压，并逐渐递增压力，让被校压力表依次指示到前面所选得校验点上。由标准压力表上读取所需数据，并做记录。这样被校压力表的压力每次均由低逐渐递增到被校压力值（称其为上行读数）。
5、逆时针方向转动压力计的手轮，并逐渐递减压力，让被校压力表依次指示到前面所选得校验点上。由标准压力表上读取所需数据，并做记录。这样被校压力表的压力每次均由高逐渐递减到被校压力值（称其为下行值）。
6、分析数据，判断被校压力表是否符合要求。（若不符合要求，该如何进行调整。）

被校压力表的量程 精度 最小分度
标准压力表的量程 精度 最小分度
五、实验数据表格
序号
被校表压力值
标准表压力值
绝对误差
引用误差
变差

MPa
上行
下行
上行
下行
%
%
1

2

3

4

5

6

7

分析实验数据写出结 论

六、问题讨论
1、压力泵抽油时，为什么不能抽得太快？
2、取压力表指针时，为什么不能直接用手拔，而用取针器？
3、用标准活塞式压力计校验标准压力表时，应注意什么问题？
4、当校验上行值时，发现被校表的示值偏低，问被校表的量程偏高还是偏低了？从结构上如何调整？
