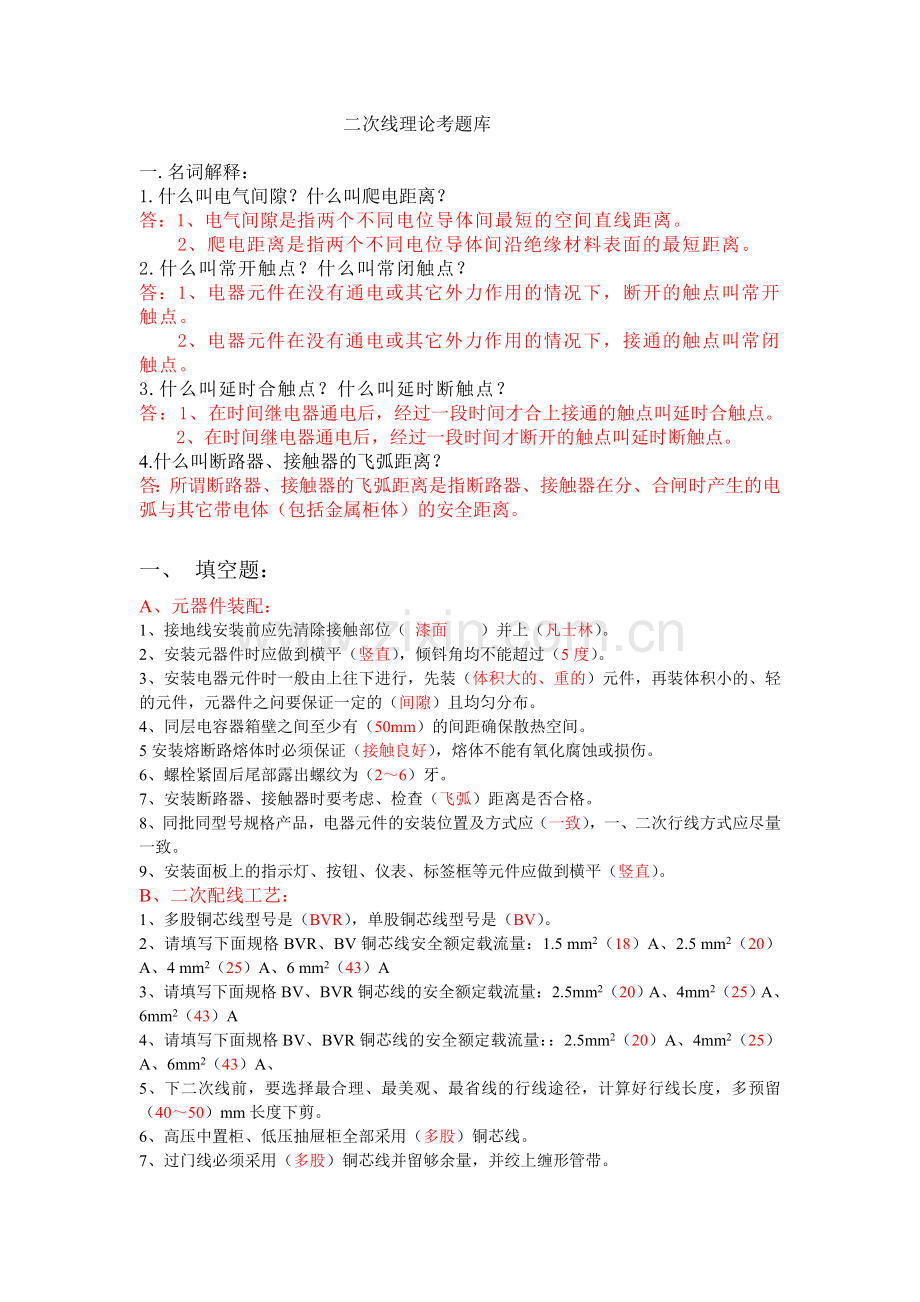

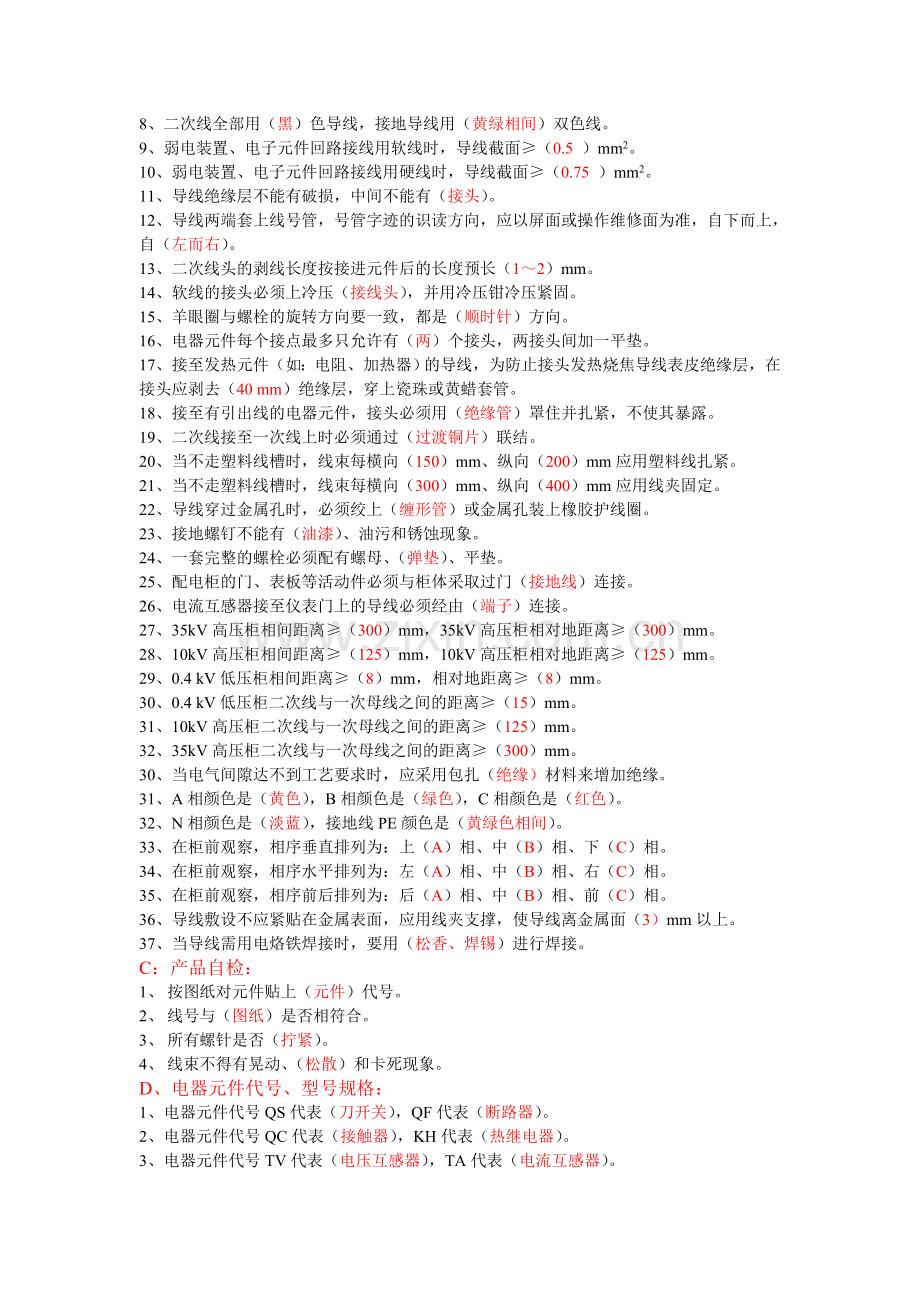

二次线题库.doc

二次线理论考题库

一. 名词解释：
1.什么叫电气间隙？什么叫爬电距离？
答：1、电气间隙是指两个不同电位导体间最短的空间直线距离。
2、爬电距离是指两个不同电位导体间沿绝缘材料表面的最短距离。
2.什么叫常开触点？什么叫常闭触点？
答：1、电器元件在没有通电或其它外力作用的情况下，断开的触点叫常开触点。
2、电器元件在没有通电或其它外力作用的情况下，接通的触点叫常闭触点。
3.什么叫延时合触点？什么叫延时断触点？
答：1、在时间继电器通电后，经过一段时间才合上接通的触点叫延时合触点。
2、在时间继电器通电后，经过一段时间才断开的触点叫延时断触点。
4.什么叫断路器、接触器的飞弧距离？
答：所谓断路器、接触器的飞弧距离是指断路器、接触器在分、合闸时产生的电弧与其它带电体（包括金属柜体）的安全距离。

一、 填空题：
A、元器件装配：
1、接地线安装前应先清除接触部位（ 漆面 ）并上（凡士林）。
2、安装元器件时应做到横平（竖直），倾钭角均不能超过（5度）。
3、安装电器元件时一般由上往下进行，先装（体积大的、重的）元件，再装体积小的、轻的元件，元器件之问要保证一定的（间隙）且均匀分布。
4、同层电容器箱壁之间至少有（50mm）的间距确保散热空间。
5安装熔断路熔体时必须保证（接触良好），熔体不能有氧化腐蚀或损伤。
6、螺栓紧固后尾部露出螺纹为（2～6）牙。
7、安装断路器、接触器时要考虑、检查（飞弧）距离是否合格。
8、同批同型号规格产品，电器元件的安装位置及方式应（一致），一、二次行线方式应尽量一致。
9、安装面板上的指示灯、按钮、仪表、标签框等元件应做到横平（竖直）。
B、二次配线工艺：
1、多股铜芯线型号是（BVR），单股铜芯线型号是（BV）。
2、请填写下面规格BVR、BV铜芯线安全额定载流量：1.5 mm2（18）A、2.5 mm2（20）A、4 mm2（25）A、6 mm2（43）A
3、请填写下面规格BV、BVR铜芯线的安全额定载流量：2.5mm2（20）A、4mm2（25）A、6mm2（43）A
4、请填写下面规格BV、BVR铜芯线的安全额定载流量：：2.5mm2（20）A、4mm2（25）A、6mm2（43）A、
5、下二次线前，要选择最合理、最美观、最省线的行线途径，计算好行线长度，多预留（40～50）mm长度下剪。
6、高压中置柜、低压抽屉柜全部采用（多股）铜芯线。
7、过门线必须采用（多股）铜芯线并留够余量，并绞上缠形管带。
8、二次线全部用（黑）色导线，接地导线用（黄绿相间）双色线。
9、弱电装置、电子元件回路接线用软线时，导线截面≥（0.5 ）mm2。
10、弱电装置、电子元件回路接线用硬线时，导线截面≥（0.75 ）mm2。
11、导线绝缘层不能有破损，中间不能有（接头）。
12、导线两端套上线号管，号管字迹的识读方向，应以屏面或操作维修面为准，自下而上，自（左而右）。
13、二次线头的剥线长度按接进元件后的长度预长（1～2）mm。
14、软线的接头必须上冷压（接线头），并用冷压钳冷压紧固。
15、羊眼圈与螺栓的旋转方向要一致，都是（顺时针）方向。
16、电器元件每个接点最多只允许有（两）个接头，两接头间加一平垫。
17、接至发热元件（如：电阻、加热器）的导线，为防止接头发热烧焦导线表皮绝缘层，在接头应剥去（40 mm）绝缘层，穿上瓷珠或黄蜡套管。
18、接至有引出线的电器元件，接头必须用（绝缘管）罩住并扎紧，不使其暴露。
19、二次线接至一次线上时必须通过（过渡铜片）联结。
20、当不走塑料线槽时，线朿每横向（150）mm、纵向（200）mm应用塑料线扎紧。
21、当不走塑料线槽时，线朿每横向（300）mm、纵向（400）mm应用线夹固定。
22、导线穿过金属孔时，必须绞上（缠形管）或金属孔装上橡胶护线圈。
23、接地螺钉不能有（油漆）、油污和锈蚀现象。
24、一套完整的螺栓必须配有螺母、（弹垫）、平垫。
25、配电柜的门、表板等活动件必须与柜体采取过门（接地线）连接。
26、电流互感器接至仪表门上的导线必须经由（端子）连接。
27、35kV高压柜相间距离≥（300）mm，35kV高压柜相对地距离≥（300）mm。
28、10kV高压柜相间距离≥（125）mm，10kV高压柜相对地距离≥（125）mm。
29、0.4 kV低压柜相间距离≥（8）mm，相对地距离≥（8）mm。
30、0.4 kV低压柜二次线与一次母线之间的距离≥（15）mm。
31、10kV高压柜二次线与一次母线之间的距离≥（125）mm。
32、35kV高压柜二次线与一次母线之间的距离≥（300）mm。
30、当电气间隙达不到工艺要求时，应采用包扎（绝缘）材料来增加绝缘。
31、A相颜色是（黄色），B相颜色是（绿色），C相颜色是（红色）。
32、N相颜色是（淡蓝），接地线PE颜色是（黄绿色相间）。
33、在柜前观察，相序垂直排列为：上（A）相、中（B）相、下（C）相。
34、在柜前观察，相序水平排列为：左（A）相、中（B）相、右（C）相。
35、在柜前观察，相序前后排列为：后（A）相、中（B）相、前（C）相。
36、导线敷设不应紧贴在金属表面，应用线夹支撑，使导线离金属面（3）mm以上。
37、当导线需用电烙铁焊接时，要用（松香、焊锡）进行焊接。
C：产品自检：
1、 按图纸对元件贴上（元件）代号。
2、 线号与（图纸）是否相符合。
3、 所有螺针是否（拧紧）。
4、 线束不得有晃动、（松散）和卡死现象。
D、电器元件代号、型号规格：
1、电器元件代号QS代表（刀开关），QF代表（断路器）。
2、电器元件代号QC代表（接触器），KH代表（热继电器）。
3、电器元件代号TV代表（电压互感器），TA代表（电流互感器）。
4、电器元件代号PA代表（电流表），PV代表（电压表）。
5、电器元件代号FU代表（熔断器），C代表（电客器）。
6、电器元件代号FU代表（熔断器），C代表（电客器）。
7、电器元件代号HR代表（红色指示灯），HG代表（绿色指示灯）。
8、电器元件代号HY代表（黄色指示灯），HW代表（白色指示灯）。
9、电器元件代号PJ代表（电度表），PJR代表（无功电度表）。
10、电器元件代号QV代表（真空断路器），QL代表（负荷开关）。
11、电器元件代号QFS代表（刀熔开关），QCS代表（转换开关）。
12、电器元件代号SB代表（按钮），SA代表（控制或选择开关）。
13、电器元件代号TM代表（电力变压器），TC代表（控制变压器）。
14、42L6-A是（电流）表，42L6-V是（电压）表。
15、电流互感器LMZJ1-0.66，1000／5的变比是（1000／5）。
16、在没有通电动作的情状况下，电器元件触点是接通的该触点叫（常闭）触点。
17、在没有通电动作的情状况下，电器元件触点是断开的该触点叫（常开）触点。
18、时间继电器通电后，经过一段时间才接通的触点叫（延时合）触点。
19、时间继电器通电后，经过一段时间才断开的触点叫（延时断）触点。
20、按钮在没按下的状况下，接通的触点叫（常闭）触点。
21、按钮在没按下的状况下，断开的触点叫（常开）触点。
22、接触器CJ20-400／3，AC380V的线圈电压为（交流380V）。
23、刀开关HD13BX-200／31中的200代表（额定电流200A）。
24、电流表42L6-A，100／5的测量范围是（0～100A）。
25、绝缘子、穿墙套管表面做成波浪型是为了增大（爬电距离）。

26、常用电器附号：

D、安全生产：
1、使用手电钻等电动工具时，其插座要装 漏电保护开关 。
2、我厂严禁吸烟的场所有 车间、仓库 。
3、严禁带电 移动 电缆，以及带电移动 电器 。
E、电器元件符号：常用元件符号
二、判断题：
A、元器件安装：
1、接地线安装前应先清除接触部位漆面，不用上凡士林。（×）
2、安装元器件时应做到横平竖直，倾钭角均小于5度。（√）
3、热继电器可以装在电抗器、电阻器等发热元件旁边。（×）
4、安装电器元件时只要螺母拧得够紧可以不用弹簧垫片。（×）
5、当总进线开关为100A时，开关上端与箱体距离要保证有120mm或120mm以上。（√）
6、电容柜的电抗器应装在电容器的上部。（√）
7、当安装板开孔错位或开小时，安装螺栓可选比要求小一些的螺栓。（×）
8、一付标准螺栓应配有平垫、弹簧垫，并且弹簧垫应放在螺母之下平垫之上。（√）
9、螺栓拧紧后应露2～6牙。（√）
10、安装前要检查电器元件的型号规格与图纸是否一致。（√）
11、安装电器元件时应先阅读其产品说明书，并按说明书要求安装，有飞弧距离要求的要满足要求（√）。
12、电器元件安装只要附合工艺守则要求可以不考虑用户现场接线、维修是否方便、安全、可行。（×）
13、元件安装板不得有尖角、毛刺。（√）
B、二次配线工艺：

1、TMY代表铝母线。（×）
2、BVR代表多股铜芯线。（√）
3、铜芯线电流一定要大于或略大于回路电流。（√）
4、低压断路器所配的导线规格按断路器的框架电流选。（×）
5、零线、接地线在通常情形下不带，电其紧固螺栓可以不配弹簧垫。（×）
6、A、B、C相着色颜色分别是：黄、绿、红。（√）
7、零线N着黄绿色相间。（×）
8、在柜前观察，相序垂直排列为：下（A）相、中（B）相、上（C）相。（×）
9、在柜前观察，相序水平排列为：右（A）相、中（B）相、左（C）相。（×）
10、在柜前观察，相序前后排列为：前（A）相、中（B）相、后（C）相。（×）
11、当A、B、C三相用同一颜色导线走线时，应在线端头套上与相序颜色相同的热宿管。（√）
12、铜芯线下料长度按实测长度预多100mm。（×）
13、铜芯线与母线联接需要通过铜耳或过渡铜片或在母线上钻孔联接。（√）
14、低压抽屉柜抽屉内全部采用硬芯铜芯线。（×）
15、过门线必须采用硬芯铜芯线。（×）
16、下线不够长时，可以做接头。（×）
17、线号管打错可以用园珠笔修改后继续使用。（×）
18、电器元件每个接点最多只允许有两个接头，两接头间加一平垫。（√）
19、二次线接至一次线上时必须通过过渡铜片联结。（√）
20、配电柜的门、表板等活动件上没装有元器件，就不必与柜体采取过门接地线连接。（×）
21、0.4 kV低压柜二次线与一次母线之间的距离≥8mm。（×）
22、10kV高压柜二次线与一次母线之间的距离≥12mm。（×）
23、35kV高压柜二次线与一次母线之间的距离≥300mm。（√）
24、当导线需用电烙铁焊接时，直接用焊锡进行焊接。（×）

C、电器元件代号、型号规格：
1、电器图中AC代表交流。（√）
2、电器图中DC代表交流。（×）
3、电器代号A代表电压，V代表电流。（×）
4、电器元件的常开触点指的是在通电动作后断开的触点。（×）
5、电器元件的常闭触点指的是在通电动作后接通的触点。（×）
6、电器图中AC380V代表A、C相之间电压为380V。（×）
7、电器图中DC220V代表直流电压220V。（√）
8、时间继电器通电后，经过一段时间才接通的触点叫延时断触点。（×）
9、时间继电器通电后，经过一段时间才断开的触点叫延时断触点。（√）
10、按钮在没按下的状况下，接通的触点叫常开触点。（×）
11、按钮在没按下的状况下，断开的触点叫常开触点。（√）
12、电器图中的触点画法是：左开右闭、上开下闭。（√）

D、安全生产：
1、有人被触电时，应立即将其拉开。 （ × ）
2、电器保险丝熔断，可以用铜线或铁线代替。 （ × ）
3、操作液压机时，在不切断电源的情况下可以装模、卸模。 （ × ）
4、手持电动工具的防护罩可以拆卸。 （ × ）
5、吊车操作运行过程中，任何人发出停车信号都要立即执行。 （ √ ）
6、手持电动工具在梅雨季节前应及时进行检查。 （ √ ）
7、在通电带负荷的情况下可以直接拉下隔离刀开关。（ × ）
E、电器元件符号：常用元件符号

三、选择题：
A、元器件安装：暂无
B、母线制作与安装工艺：
1、相同规格的BV、BVR载流量是一样的。（A）
A.正确 B.错误
2、BV、BVR铜芯线相同截面的载流量是不一样的。（B）
A.正确 B.错误
3、BVR-4 mm2铜芯线长期连续负荷允许载流量为25A。（A）
A.正确 B.错误
4、BV-6mm2铜芯线长期连续负荷允许载流量为59A。（B）
A.正确 B.错误
5、BVR-2.5mm2铜芯线长期连续负荷允许载流量为25A（B）
A.正确 B.错误
6、下二次线前，要选择最合理、最美观、最省线的行线途径，计算好行线长度，多预留（C）mm长度下剪。
A.10～20 B.20～30 C.40～50 D.60～100
7、过门线必须采用（B）铜芯线并留够余量，并绞上缠形管带。
A.硬芯 B.多股
8、接地导线用（C）铜芯线。
A.红色 B.黄色 C.黄绿相间 D.绿色
9、电器元件每个接点最多只允许有（B）个接头。
A.1个 B.2个 C.3个 D.4个
10、A相的颜色是（B）。
A.红色 B.黄色 C.黄绿相间 D.绿色
11、接触器CJ20-40A选用铜芯线规格（C）。
A . 2.5mm 2 B .4mm2 C.6mm 2 D.10 mm2
12、接触器CJ20-100A选用铜芯线规格（A）。
A . 25mm B .6mm C.16mm D.10 mm
21、0.4 kV低压柜二次线与一次母线之间的距离≥（D）mm。
A . 8mm B .10mm C.12mm D.15 mm
22、10kV高压柜二次线与一次母线之间的距离≥（C）mm。
A . 12mm B .75mm C.125mm D.300mm
23、35kV高压柜二次线与一次母线之间的距离≥（D）mm。
A . 125mm B .350mm C.200mm D.300mm
24、导线敷设不应紧贴在金属表面，应用线夹支撑，使导线离金属面（B）mm以上。
A . 2mm B .3mm C.4mm D.5mm
25、绝缘子、穿墙套管表面做成波浪型是为了（C）。
A.美观 B . 增加强度 C. 增大爬电距离 D. 减小爬电距离

C、电器元件代号、符号、型号规格：
1、电流互惑器二次侧不能（B）。
A . 短路 B .开路
2、电压互惑器二次侧不能（A）。
A . 短路 B .开路
3、熔断器起到（C）作用。
A.分合 B .过载保护 C.短路保护
4、热继电器起到（B）作用。
A.分合 B .过载保护 C.短路保护
5、接触器起到（A）作用。
A.分合 B .过载保护 C.短路保护
6、变压器S11M-10／0.4KV-630 KVA代表其进线电压为（A）。
A.10 KV B . 0.4KV- C. 630 KV
7、变压器S11M-10／0.4KV-630 KVA是（B）。
A.干变 B .油变
8、变压器SCB10-10／0.4KV-630 KVA是（A）。
A.干变 B .油变
9、断路器DZ20Y-400／3300，ie：350A的脱扣电流是（B）。
A.400A B . 350A C. 3300A
10、电流互感器LMZJ1-0.66，1000／5是（B）。
A .高压电流互感器 B . 低压电流互感器
11、电流互感器LZZBJ9-10，100／5是（A）。
A .高压电流互感器 B . 低压电流互感器
12、电流互感器LMZJ1-0.66，1000／5的一次侧通过500A电流时二次侧电流是（C）
A.500A B . 5A C. 2.5A D.0.66A
13、

D、安全生产：
1、造成事故的根本原因是（ A ）。
A、危险、危害因素 B、风险 C、麻痹大意 D、管理不善
2、机床工作结束后，应最先做哪些安全工作？（ B ）
A、清理机床 B、关闭机床电器系统和切断电源 C、润滑机床
3、如果工作场所潮湿，为避免触电，使用电动工具的人应（ C ）。
A、站在铁板上操作 B、站在湿木板上操作 C、站在绝缘胶板上操作
4、操作砂轮机时，下列哪项是不安全的？（ A ）。
A、操作者站在砂轮的正面操作 B、使用前检查砂轮有无破裂和损伤 C、用力均匀磨削

E、电器元件符号：常用元件符号

四、应用题：

五、高级工附加题：
