自制GPS感应天线.doc

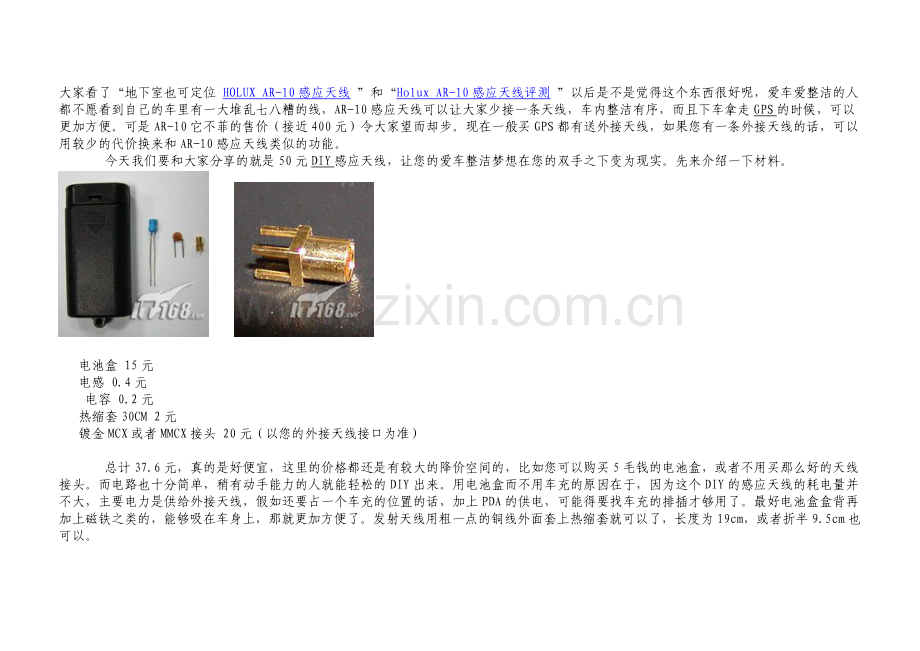

大家看了“地下室也可定位 HOLUX AR-10感应天线 ”和“Holux AR-10感应天线评测 ”以后是不是觉得这个东西很好呢，爱车爱整洁的人都不愿看到自己的车里有一大堆乱七八糟的线，AR-10感应天线可以让大家少接一条天线，车内整洁有序，而且下车拿走GPS的时候，可以更加方便。可是AR-10它不菲的售价（接近400元）令大家望而却步。现在一般买GPS都有送外接天线，如果您有一条外接天线的话，可以用较少的代价换来和AR-10感应天线类似的功能。
    今天我们要和大家分享的就是50元DIY感应天线，让您的爱车整洁梦想在您的双手之下变为现实。先来介绍一下材料。

  电池盒 15元
  电感 0.4元
  电容 0.2元
  热缩套30CM 2元
  镀金MCX或者MMCX接头 20元（以您的外接天线接口为准）

    总计37.6元，真的是好便宜，这里的价格都还是有较大的降价空间的，比如您可以购买5毛钱的电池盒，或者不用买那么好的天线接头。而电路也十分简单，稍有动手能力的人就能轻松的DIY出来。用电池盒而不用车充的原因在于，因为这个DIY的感应天线的耗电量并不大，主要电力是供给外接天线，假如还要占一个车充的位置的话，加上PDA的供电，可能得要找车充的排插才够用了。最好电池盒盒背再加上磁铁之类的，能够吸在车身上，那就更加方便了。发射天线用粗一点的铜线外面套上热缩套就可以了，长度为19cm，或者折半9.5cm也可以。

感应天线已按图完成制作以后，要测试一下它的性能了。测试测试环境为完全收不到信号的室内，测试结果感应天线确实可以达到无线传输的功能，感应天线接收卫星数与直接接外接天线（外接天线放置于室外）接收卫星数差不多，只是信号强度低了一些。我们上面介绍的是直接传输感应到的信号，并无放大信号的功能，所以感应距离只有20公分左右，比起AR-10的两米距离还是有不小的差距，但是对大部分的用户已经是够用了。如果您想要和AR-10差不多的性能并且您有较强的动手能力与无线电知识的话，那请您继续往下看。
    想要达到AR-10的效果，先从它的内部电路开始着手。经过实际测试，AR-10的耗电流在供电12V的情况下为35mA。这包含内部电压转换的部分，所以实际感应发射天线会更省电。拆开来以后发现内有 7805，7805为电源稳压用的；并且有个金属隔离盒，应该内有放大线路。这个金属隔离盒里面的零件，不知道有没有可能自己DIY，金属隔离盒里面应该有简单RF电路，一些如电感、电容及低功率的RF晶体(或IC)的零件，内部的IC说不定被磨去型号，拆开金属隔离盒可能也无济于事，还可能会伤及电路，只要有图就可以DIY啦，只是，零件不知道买得到吗，若要自己摸索电路，可能要花费较长时间，有现成成品参考或电路图就简单多了。所以到网上多方寻找，得到了下面的电路图：

元件列表
  一个TR：2SC3356（2SC3356-SOT-23 SMD Type）
  二个电阻
  二个电感：2.7nH, 1uH.
  三个电容
  这个电路总共的花费也不超过10块钱，加上电池盒、热缩套和镀金天线接头也不超过50元，而放大效果十分不错，经仪器测试，在1575MHz下的增益约8dB。

 有谁知道如何制作gps感应式外接天线？谢谢！
2 思壮就有。可惜太贵了。好像是700多元吧。而且像我的那种感觉天线，在北京都要卖500元。
3 这个可以自已制作，成本非常低，根本不需要几百元！我手上有一个，一个朋友转让给我的，他也是自已做的，很好用！
4 是如何做的, 具体步骤,材料能不能介绍给大家呀!
5 大概是需要一个普通gps天线（带磁铁，可以吸在车顶上那种），电缆若干米，也可能电缆是随天线一起的，然后需要一个电感（参数不清楚，过滤1.5G信号嘛，应该是电感量很小的高频电感），再加电源。
接法很简单：将gps天线电缆的外皮（屏蔽层）接电源负极，芯线通过电感后接电源正极，然后在芯线上接一段20cm左右的单芯细铜线（要带外皮的，防止短路），这样就可以工作了，电源电压在3-6V应该都能工作（电流在10-20ma）。那段单芯线就是发射天线，只要gps接收装置靠近这段线就可以收到信号了。我使用感应天线时的信号水平比直接拿gps放到同样的位置还要好！
说明一下，这个方法不是我发明的，据我所知是一位广西百色的网友发明的，很不错啊！
6 不少机型型是没有外接天线接口的。（如GPS 12，小博士，传奇等。。。）
把汽车的12V电源降为5V，通过电感接入天线给天线的放大电路供电，再用一段10cm左右的铜线做发射天线，这段铜线可要用绝缘套保护哦，否则容易发生短路现象的，因为它通了5V电的

由于到达地面上的卫星信号非常微弱，无论是哪一种GPS天线，都必须使用一个高频放大器先把接收到的微弱卫星信号放大。外置GPS天线是把这个高频放大器和天线做成一个整体，GPS接收机或者模块必须给天线整体提供3-5V电源。一体化的接收机则把这个放大器做在了板子上一个小屏蔽罩里面。因为GPS工作在1.57542GHz这样高的频率上，天线输出与高频放大器之间必须最短连接，否则将严重影响接收效果。所以，你只有：找到放大器的输出点，把它与后面的信号处理部分断开，然后在信号处理输入端接外置天线。还要考虑外置天线的供电问题。一般的说，这是很难的。呵呵这里顺便提一句，经常看到一些人说用的是GPS“主动”天线或者GPS“被动”天线。其实，GPS根本不存在什么主动天线和被动天线，只有“有源天线”和“无源天线”之分。
谢谢heimao兄弟，我是这么理解的，不知道对不对。实际上天线只是一个导体，我把一个无源的外置天线接到现在的天线上，利用现有天线作为导体把信号传输到放大器，这样应该是可以的吧？还有个办法，就是信号转发。但是我觉得把问题搞的有点复杂了。
建议你这么做试试看：
    找一个外接的GPS天线放在车顶或者前挡玻璃那边，用一个电源串接一个小电感接到天线电缆给它供电。这个小电感起到阻隔高频信号的作用，避免天线输出的高频信号通过电源旁路，电源两端并接一个1000P小瓷片电容。
    在电感与天线电缆的焊点上再焊一根5CM的导线作为感应发射天线，把你的X7放在它旁边用感应方式接收。对于1.5G的高频来说，这个小电感只要漆包线绕成内径3mm左右3圈就可以了。
今天试了一下，无源天线恐怕是不行，应该是电缆把信号吃掉了。X7的天线和板子背靠背的做法还是挺实际的。
以前有人做过你说的这种简单的转发装置，mobile1上面居然有人说能发射20CM。我还见过另一个电路，据说比这个效率高点。
我有两个问题：
一是天线的哪端是正极？是接头的芯线吗？
二是这段短的发射线是否应该是65mm？因为1575/30/8=6.5625
我试过了效果很好。外接GPS天线放在窗台上，把PGM248放在室内桌子这“感应天线”旁边，立即五星定位了，而且非常稳定。哈哈

天线电缆芯线是接电源+的。那“发射天线”4-6CM都可以。我这外接天线就是用从帕博林海那边买的“通用GPS天线”。

一样的，他把一个47P电容串接到发射天线那边，这个其实是没有必要的。因为这发射天线不需要隔直流，而且47P电容与天线段的感抗部分也构不成1.5G频率上的谐振。为了加强对电源端的高频旁路，应该在电源端并接一个102（1000P）电容，这样才是正确滴~~。
还有那个100u电感，你去找还麻烦呢，用直径0.2mm左右的漆包线在一段空的圆珠笔芯上绕那么几圈就可以了。
按你说的做法，应该是这样的吧。

还没，翻了翻，手头还真没有1000P的瓷介电容。这两天忙，没工夫出去买。只能过几天再说了。
我自己用铝铂做了一个四螺旋天线，想试试放在平板的放大电路上效果如何。
