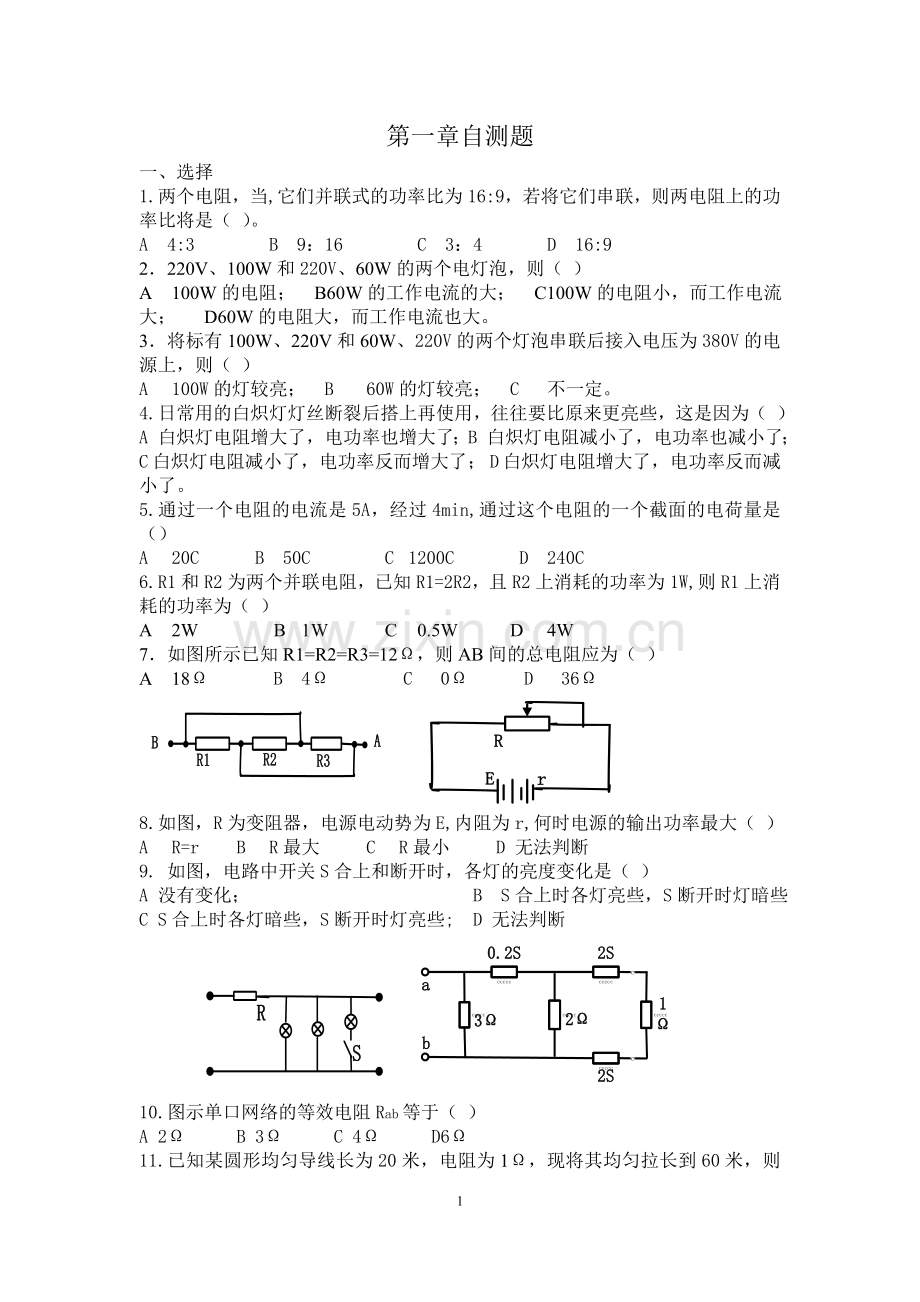

第一章自测题
一、选择
1.两个电阻,当,它们并联式的功率比为16:9,若将它们串联,则两电阻上的功率比将是( )。
A 4:3 B 9:16 C 3:4 D 16:9
2.220V、100W和220V、60W的两个电灯泡,则( )
A 100W的电阻; B60W的工作电流的大; C100W的电阻小,而工作电流大; D60W的电阻大,而工作电流也大。
3.将标有100W、220V和60W、220V的两个灯泡串联后接入电压为380V的电源上,则( )
A 100W的灯较亮; B 60W的灯较亮; C 不一定。
4.日常用的白炽灯灯丝断裂后搭上再使用,往往要比原来更亮些,这是因为( )
A 白炽灯电阻增大了,电功率也增大了;B 白炽灯电阻减小了,电功率也减小了;C 白炽灯电阻减小了,电功率反而增大了; D 白炽灯电阻增大了,电功率反而减小了。
5.通过一个电阻的电流是5A,经过4min,通过这个电阻的一个截面的电荷量是()
A 20C B 50C C 1200C D 240C
6.R1和R2为两个并联电阻,已知R1=2R2,且R2上消耗的功率为1W,则R1上消耗的功率为( )
A 2W B 1W C 0.5W D 4W
7.如图所示已知R1=R2=R3=12Ω,则AB间的总电阻应为( )
A 18Ω B 4Ω C 0Ω D 36Ω
8.如图,R为变阻器,电源电动势为E,内阻为r,何时电源的输出功率最大( )
A R=r B R最大 C R最小 D 无法判断
9. 如图,电路中开关S合上和断开时,各灯的亮度变化是( )
A 没有变化; B S合上时各灯亮些,S断开时灯暗些
C S合上时各灯暗些,S断开时灯亮些; D 无法判断
10.图示单口网络的等效电阻Rab等于( )
A 2Ω B 3Ω C 4Ω D6Ω

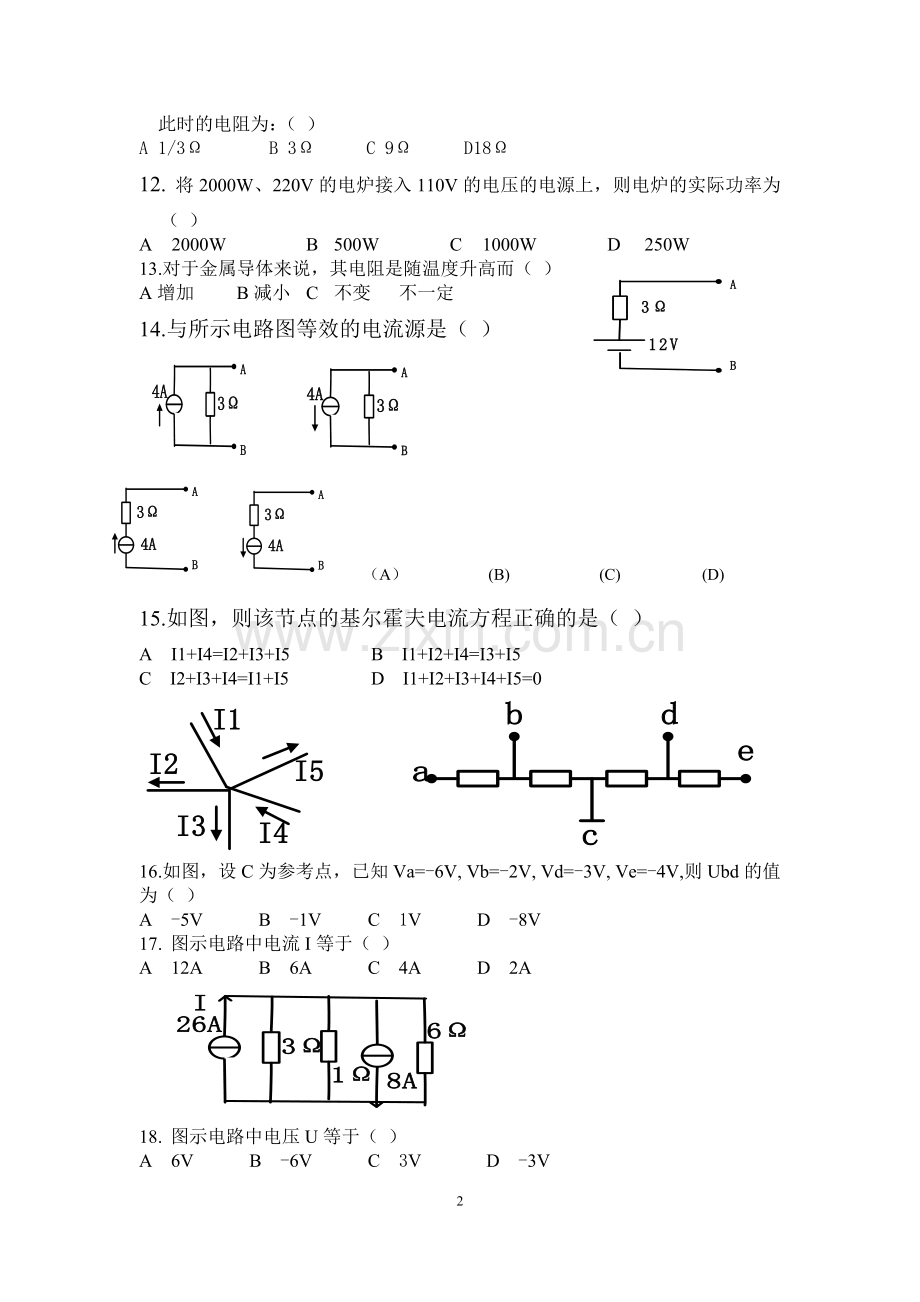

11.已知某圆形均匀导线长为20米,电阻为1Ω,现将其均匀拉长到60米,则此时的电阻为:( )
A 1/3Ω B 3Ω C 9Ω D18Ω
12. 将2000W、220V的电炉接入110V的电压的电源上,则电炉的实际功率为( )
A 2000W B 500W C 1000W D 250W
13.对于金属导体来说,其电阻是随温度升高而( )
A增加 B减小 C 不变 不一定
14.与所示电路图等效的电流源是( )
(A) (B) (C) (D)
15.如图,则该节点的基尔霍夫电流方程正确的是( )
A I1+I4=I2+I3+I5 B I1+I2+I4=I3+I5
C I2+I3+I4=I1+I5 D I1+I2+I3+I4+I5=0
16.如图,设C为参考点,已知Va=-6V, Vb=-2V, Vd=-3V, Ve=-4V,则Ubd的值为( )
A -5V B -1V C 1V D -8V
17. 图示电路中电流I等于( )
A 12A B 6A C 4A D 2A
18. 图示电路中电压U等于( )
A 6V B -6V C 3V D -3V
19. 图示电路中电压U等于()
A 0V B 8V C - 8V D 16 V
20.图示电路中2Ω电阻的吸收功率P等于()
A 4W B 8W C 0W D 2W
二、填空
1.电流强度(简称电流)是指单位时间内通过电路某一截面的__________。
2.任何一个简单电路都是由______、_______、__________三部分组成的。
3.电源电动势是电源力把单位正电荷经电源内部从负极推向正极所做的功,它的方向是_____指向______。
4.在串联电路中某电阻的阻值大,则其上的压降_____,它消耗的电功率也____。
5.在并联电路中某一支路的阻止大,则该支路的电流 _____,其消耗的电功率也 _____。
6.两个阻值相同的电阻,如果将它们并连起来,则测得总电阻为4欧,如果将它们串联起来,总电阻为_____欧。
7.在图所示电路中,求A,B两点间的等效电阻。
RAB=_______ RAB=_______
8.一只220V40W的灯泡正常发光时它的灯丝电阻是_____,当它接在110V的电路上,它的实际功率是_____(不考虑温度对电阻的影响)
9.两个电阻的伏安特性如下图所示,则Ra比Rb_____(大,小),Ra=_____,Rb=_____。
10.如图所示,是________,B点接的“___”接线柱,是______表,D点接的“___”接线柱。
11.电源电动势为2V,内电阻是0.1Ω,当外电路断开时,电路中的电流和端电压分别是_____,_____;当外电路短路时,电路中的电流和端电压分别是_____,_____。
12.两根同种材料的电阻丝,长度之比为1:5,横截面积之比为______,将它们串联时,它们的电压之比为______,电流之比为______,并联时,它们的电压之比为______,电流之比为______。
13.图示电路中,当开关S闭合时,Uac=______V,Ubc=______V,当开关S打开时,Uac=______V,Ubc=______V。
14.有一照明线路,电源端电压为220伏,负载电流为110安,线路的总电阻为0.2欧姆,那么负载端电压为______伏。
15.1度电就是1千瓦的功率做功1小时所消耗的功率电量,所以它的单位又叫________。
16.有一电流表的表头,容许通过的最大电流为100µA,内电阻Rg=10Ω,要把它改装成2A的电流表,则须_____联一个阻值为______Ω的电阻。
17.有一个电流表的表头,容许通过的最大电流为500µA,内电阻Rg=2KΩ,要把它改装成100V的电压表,则须____联一个阻值为________Ω的阻值。
18. 将C=100µF的电容器,分别接直流电路和频率为100Hz,1000Hz的交流电路中,它们的容抗分别为__________,______欧,_______欧。
19.已知R=1Ω,其两端电压为2V,则并联参考方向下,电流为_____A,非并联参考方向下,电流为_____A。
三、计算
1.导线的截面为10毫米,长度为500米,当导线材料为钢和铝时,他们的电阻各是多少呢?(已知铜和铝的电阻率分别为ρ钢=0.0178欧.毫米²/米,ρ铝=0.0278欧.毫米²/米)
2.将一只40W、220V的电灯泡和一只60W、220V的电灯泡串联后,接在380V电压上,求(1)两电灯泡的电阻;(2)两电灯泡的电压;(3)两电灯泡各自消耗的功率,并指出哪个灯泡亮些;(4)如将两个灯泡并联后,接入220V的电压上,则又是哪一只灯较亮?
3.计算下图电路的等效电阻
4.有一量程为300V的伏特表,它的电阻为40KΩ,用它测量电压时,流经福特表的最大电流是多少?
5.如图所示,已知电源电动势E=30V,
内阻不计,外电路电阻R1=240Ω,
R2=R5=600Ω,R3=R4=200Ω,求通过
电阻R1,R2,R3的电流分别是多大?
6.有一只60W、220V的电灯泡,接在220V的电源上,求通过电灯泡的电流和电灯泡的电阻,如果每晚开灯3小时,问30天耗电多少度?
7.有5只阻值相同的电阻,并联后接于220V的电源上,测得总电流为5A,试求:
(1)各电阻的阻值及总电阻;
(2)各电阻中的电流和电功率。
8.一只110V20W的电灯,将它接在220V的电源上使用,计算应串联的阻值和功率。
9.把一个量程为500µA,内阻为289.5Ω的电流表改装成量程为100mA的电流表,应怎样装接?分流电阻应为多大?
10.已知电路中有a、b两点,电位分别为Ua=10V,Ub=6V,求Uab,Uba。
11.图示电路中,已知:R1=2Ω,R2=4Ω,R3=3Ω,U1=9V,U2=36V求:
(1)电流I,电压Uab,Uba 。
(2)理想电压源U1和U2的功率,并判断是吸收还是发出功率。
12.在图示电路中,已知:Us=12V,R1=6Ω,R2=14Ω,R3=16Ω,R4=10Ω,R5=20Ω,R6=12Ω,求电压U。
13.图示电路中,已知:Is1=3A,Is2=2A,Is3=1A,R1=6Ω,R2=5Ω,R3=7Ω。用基尔霍夫电流定律求I1,I2和I3 。
第二章 典型自测题
一、选择
1、图示电路中电压U等于( )
A、2.5V B、5V C、7.5V D、10V
2、图示电路中电流Is等于( )
A、1.5A B、-1.5A C、3A D、-3A
3、图示电路中电流I等于( )
A、2A B、-2A C、3A D、-3A
4、图示电路中电压U等于( )
A、2V B、-2V C、6V D、-6V
5、对于只有b条之路,n个结点的连通电路来说,可以列出线性关系的KVL方程最大数目是( )
A、b-1 B、n-1 C、b-n+1 D、b-n-1
6、图示电路中电流I等于( )
A、-4A B、4A C、6A D、-6A
7、图示电路中电压U等于( )
A、1V B、2V C、3V D、6V
8、图示单口网络的等效电阻等于( )
A、1Ω B、2Ω C、3Ω D、4Ω
9、图示电路中电压U等于( )
A、1V B、-1V C、-2V D、3V
10、图示电路中电流i等于( )
A、3A B、-4A C、1A D、-1A
11、图示电路中电压源吸收功率P等于( )
A、-4W B、4W C、-16W D、16W
12、实验测得某有源二端线性网络的开路电压为6V,短路电流为2A。当外接电阻为3Ω时,其端电压U为( )
A、3V B、2V C、1V
二、填空
1、如图电路中,有_____节点,_____条支路,_____个回路,_____个网孔。
2、图示电路中:Uab=50V,则E=_______。
3、图示电路等效电阻Rab= _______。
4、如下图所示电压源变换成电流源时,Is=_______,r=_______。
5如图所示电路当负载RL= _______,RL上获得最大功率Pmax=_______。
6、如图所示,为一电源的V-A特性曲线,则此电源的内阻r=_______
。
7、b条支路、n个节点的电路,共有_____个未知数,独立的KCL方程式等于_______,独立的KVL方程数等于_________,还有_____个VCL方程。
三、计算题:
1、计算下列各题之间的等效电阻
2、用支路电流法求R1、R2上的电流I1、I2.
3、用节点电压法求解:
1)、节点电压U
2)、各支路电流I1、I2、I3。
4、用支路电流法求各支路电流及理想电压源上的端电压U。
5、求图示电路上的电压U1和电流I2.
6、试写出U0的表达式
7、电路如图,求I1、I2、I3。
8、用网孔分析法分析下图所示电路。
1)、用观察法直接列出网孔方程,并求解得到网孔电流i1和i2。
2)、计算6Ω电阻吸收的功率。
9、求图示网络ab二端间的戴维南等效电路。
10、计算图示电路中负载电阻获得的最大功率。
11、电路如图所示,试求:
(1)、a、b两点间的开路电压Uoc
(2)、a、b两点间的戴维宁等效电阻Rab
(3)、画出a、b两点的戴维宁等效电路
(5)、在a、b两点上接上一个1Ω的电阻,求1Ω电阻中的电流I
(4)、求1Ω电阻所消耗的功率P
3.3 典型自测题
一、 选择
1、 我国使用的工频交流电频率为( )
A 45HZ B 50HZ C 60HZ D 100HZ
2、在纯电阻正弦交流电路中,电阻两端的电压和电流的相位关系为( )
A 电压超前电流90° B 电压和电流同相 D 电压落后电流90°
3、在正弦交流电路中电容器的容抗与频率的关系为( )
(A) 容抗频率有关,且频率增大时,容抗减小; (B)容抗大小与频率无关;
(C) 容抗频率有关,且频率增高时,容抗增大;
4、在感性的正弦交流电路中,下列方法可提高电路的功率因数( )
(A)在电路上并联电感; (B)在电路上串联电感; (C) 在电路上并联电容。
5、在电阻、电感和电容串联的正弦交流电路中,已知电阻R=2Ω,容抗XC=8Ω,感抗XL=8Ω,则电路的阻抗Z为( )
A、2Ω B、22Ω C、12Ω D、24Ω
6、交流电流表或交流电压表指示的数值是( )
A 平均值 B 有效值 C 最大值
7、正弦交流电的三要素为( )
A 最大值、角频率、初相角 B 周期、频率、角频率 C 最大值、有效值、角频率
8、纯电阻交流电路,电路的功率因数cosφ为( )
A 1 B 0 C 100
9、在纯电容的正弦交流电路中,下列说法正确的是( )
A 电容器隔交流,通直流 B 消耗的功率为无功功率,单位为乏
C 电流的相位落后电压90° C 电流和电压的关系为I=u/Xc
10、下列单位中,为无功功率的单位的是( )
A 瓦特 B 乏 C 千伏安 D 焦耳
11、常用的室内照明电压220V是指交流电的( )
A 瞬时值 B 最大值 C 平均值 D 有效值
12、交流电的有效值为其最大值的( )倍
A.倍 B. 倍 C. 1/倍 D. 1/倍
13、纯电感电路中的无功功率用来反映电路中( )
A 纯电感不消耗电能的情况 B 消耗功率的多少
C 能量交换的规律 D 无用功的多少
14、已知交流电路中,某元件的阻抗与频率成反比,则该元件是( )
A 电阻 B 电容 C 电感 D 电动势
15、当电源容量一定时,功率因数值越大,说明电路中用电设备的( )
A 无功功率大 B 有功功率大 C 有功功率小 D 视在功率大
16、提高功率因数的意义在于( )和( )
A 防止设备损坏 B 提高输电效率 C 提高供电设备利用率 D 提高电源电压
17、已知某交流电路的无功功率6Kvar ,有功功率为8Kw,则视在功率为( )
A 14KVA B 14Kw C 10KVA D 10Kw
18、R,L,C串联电路的电感L增至原来的四倍时,谐振频率与原谐振频率之比为( )
A 4 B 2 C 1/2
19、在图示电路中,已知i1=4sin wt A,i2=3sin wt A,则i为( )
A 7 sin wt A B -7 sin wt A C 1sin wt A
二、 填空
1、 正弦交流电的三要素是_________ 、 __________ 、 __________。若已知电压的瞬时值为u=10sin(314t+30°)V,则该电压的有效值U=_______V,频率f=_______Hz,初相位角φ=_________。
2、 表示交流电变化快慢的三物理量分别是________,_________和__________。
3、 正弦交流电路中的三种电功率是______功率、_______功率和_______功率。
4、 分析正弦交流电路常用的三种三角形是______三角形_______三角形______三角形。
5、 正正弦交流电的数学表达式为i=Im sin wt A,其中i为_______,Im为_______,w为__________。
6、 正弦交流电路中,负载的三种电路性质分别是_______性_______性和_______性。
7、 把一个100欧的电阻元件接到频率为50赫兹、电压为10伏的正弦交流电源上,其电流为______A。
8、 有一个电感L为0.08亨的纯电感线圈,通过频率为50赫兹的交流电,其感抗Xl=_______欧。如通过电流的频率为10000赫兹,其感抗Xl=_______欧。
9、 已知两交流电流分别为i1=15sin(314t+45°)安,i2=10sin(314t-30°)安,它们的相位差为________°
10、在R—L—C串联电路中,已知电阻R=8KΩ,感抗Xl=9KΩ,容抗Xc=3KΩ,阻抗Z=________ KΩ.
三、计算
1、已知有一电压瞬时值函数式为u=380sin(314t-л/3)伏,求此电压的最大值,角频率,频率,周期及初相角。
2、 已知一正弦电流最大值Im=10A,频率f=50Hz,初相角л/4,试写出它的瞬时值函数式。
3、 电感L=100MH的理想线圈在U=220伏,频率F=50Hz的交变电压上工作,(1)感抗是多少?(2)通过的电流是多少?(3)算出线圈的取用功率?(4)绘出电压和电流的向量图。
4、 一个电阻R=3Ω和一个感抗Xl=4Ω的理想线圈串联后,接在F=50Hz,U=220V的正弦交流电路中求:
①绘出电路图; ②算出电流I值;
③电阻和线圈上的电压分别是多少? ④有功功率P,无功功率Q及视在功率S;
⑤功率因cosФ; ⑥电感L。
5、 一个R=30Ω,L=2H的线圈与一个C=6uF电容器串联,然后接在F=50Hz,U=220V的交流电源上。(1)绘出电路图;(2)求感抗、容抗及阻抗;(3)求电路中的电流;(4)求各元件上的电压各是多少。
6、 有一个具有电阻的电感线圈,当把它接在直流电路是,测得通过的电流为8A,线圈两端的电压为48V;当把它接在频率为50Hz的交流电路中时,测得线圈通过的电流为12A,此时加在线圈两端电压测得为120V,试求出线圈的电阻和电感。
7、 RLC串联电路中,R=10Ω,Xl=5Ω,Xc=15Ω,端电压u=200sin(wt+30°)V,求:
(1) 电路复阻抗Z,并判断电路性质。
(2) 总电流I和个元件端电压UR.UL,UC。
(3) 电路总有功功率P,无功功率Q,视在功率S。
8、 有一支日光灯的P=40W,U=220V,f=50Hz,I=0.45A。为了提高功率因数,把一只电容器与它并联,其电容C=4.75uF,试分别求出并联电容器的前后电路的功率因数。
4、典型自测题
一、 选择
1. 在三相四线制供电系统中,相电压为线电压的( )。
A.倍 B. 倍 C. 1/倍 D. 1/倍
2. 同一电源中,三相对称负载用三角形连接时,消耗的功率是它作星形连接的( )。
A. 1倍 B. 倍 C. 倍 D. 3倍
3. 有效值为380V的交流电压,其最大值为:( )。
A. 380V B.380/1.414V C. 380*1.414V D. 220V
4. 三相交流发电机产生的三相交流电动势的相位差为:( )。
5. 在三相电路中,三相对称负载为星形连接,三个线电流均为4A,则中线电流为( )。
A. 4A B. 12A C. 0A
二、填空
1.三相四线制电路能够输送的两种电压是______电压和______电压。
2.三相交流电源有两种连接方式,即______形连接和______形连接。
3.电力系统中一般以大地为参考点,参考点的电位为______电位。
三相正弦交流电的相序,就是三相交流电在某一确定的时间内到达最大值的_______顺序。
4.如三相对称负载采用星形接线时,其线电压等于______倍的相电压,而线电流等于_____倍的相电流。
5.如三相对称负载采用三角形接线时,其线电压等于______倍的相电压,而线电流等于_____倍的相电流。
6.在三相对称电路中,已知线电压U、线电流I及功率因数角,则有功功率P=__________,
无功功率Q=__________,视在功率S=____________。
7.在三相对称负载中,三个相电流_______相等,相位互差_________。
8.三相负载接于三相供电线路上的原则是:若负载的额定电压等于电源线电压时,负载应作______联结;若负载的额定电压等于电源相电压时,负载应作_______联结。
9.有一三相对称负载,其各项电阻为16Ω,感抗为12Ω,星形负载接入线电压为380V的电源上,则其相电压Up=_____,线电流I1=______,三相总功率P=______。
10. 纯电阻正弦交流电路中,功率因数cosφ=_______。
纯电感正弦交流电路中,功率因数cosφ=_______。
纯电容正弦交流电路中,功率因数cosφ=_______。
11.在星形连接的三相四线制电路中,相电流Ip和线电流IL的关系为Ip=IL;相电压Up和线电压UL的关系为:___________。
12.直流电的频率为______赫兹,周期为______秒。
三、计算
1.三相交流电动机电源引入线中,线电流为7.9A,其功率因数为0.83,电源线电压为220V,问:(1)视在功率;(2)有功功率各为多少?
2. 一个三相交流加热电炉,每相的电阻为50Ω,当线电压为380V供电时:(1)电阻作星形连接;(2)电阻作三角形连接,问两种连接下电炉的电流和功率各位多少?
3. 有一台三相异步电动机绕组为星形连接,接于线电压为380V的三相电源中,测得其线电流为6.1A,已知其有功功率为P=3.3KW,求电动机每相绕组的电阻和感抗值?
4. 某三相对称负载总有功功率为5.5KW,现按△接法把它接在线电压为380V的三相电源线路中,设此刻该负载取用的线电流IL=19.5A时,求此负载的相电流,功率因数和每相的阻抗值。
5. 在上题中,如其他条件不变(P=5.5KW,UL=380V),而负载按星形接法:当负载取用的线电流IL=19.5A时,此负载的相电流,功率因数和每相的阻抗值。
6 有一对称三相感性负载,其中每相电阻R=6Ω,感抗XL=8Ω,接在相电压为220v的三相电源上(1)若负载做星型连接,式计算相电流,三相有功功率和视在功率:(2)若将负载改为三角形连接,求相电流,三相有功功率和视在功率,并比较两种接法的结果。
7 三相对称电感性负载作三角形联接,线电压U=380V,,线电流I=17.3A三相总功率为P=4.5KW,求每相负载的电阻和感抗。
8 一个三相对称电感性负载,其中每相电阻R=3欧姆,每相的感抗Xl=4欧姆,接在线电压为380伏的三相电源上,若负载作三角形连接时,式计算相电流,三相有功功率,功率因数及视在功率各是多少?
9 有一三相对称负载,每相的电阻R=8欧,感抗Xl=6欧,如果负载接成星形,接到=380v的电源上,求负载的相电流,功率因数,总有功功率。
10 三相对称负载Z=3+j4Ω,电源线电压=380.
(1)若采用三相四线制星形连接,计算负载各项电流,,,,负载各项电压,,?
(2) 若采用三角形连接,计算负载相电流,,,负载线电流,,?
四 画图
1 式绘出负载做三角连接的三相电路图并在图中标出,,,
五 问答
1 为什么三相四线制照明线路的零线不准装保险?
2 三相负载的星形和三角形是如何连接的?
3 单相负载如何接到三相电路上?
4 画图解释某楼在一次供电事故中,发现一层电灯亮度不变,而二 ,三层的电灯都变暗了,而且三楼的灯最暗,这是什么原因造成的(设A,B,C三相电分别供给一,二。三层使用)?
5.3 典型自测题
一 选择题
1 已知某一变压器原,副边砸数为W1和W2,电流为I1和I2,电压为U1和U2,侧它的变压比为( )
(A) W1/W2 B W2/W1 C I1/I2 D U1/U2
2 当变压器空载运行时,其上的损耗基本是( )
A铜损 B铁损 C 磁滞损耗 D 涡流损耗
3 当变压器副绕组中的电流增大时,原绕组中的电流( )
A 减小 B 不变 C 增大 D为零
4 图示单口网咯的输入电阻等于( )
A 3Ω B 4Ω C 6 Ω D 12Ω
5 在一个截面积相同,但材料不同的磁路中,它们各处的磁通φ ,磁感应强度B,磁场强度H的关系是( )
A φ相同,B, H不同 B φ,B相同,H不同
C φ,B,H均相同 D φ B H 均不同
6 变压器的变压比,下列说法中真确的是( )
A 与原,副边线圈匝数的比值成正比,也与原,副边的电流成正比。
B 与原,副边线圈匝数的比值成反比,也与原,副边的电流成反比。
C 与原,副边线圈匝数的比值成正比而与原,副边的电流成反比。
D 与原,副边线圈匝数的比值成反比而与原,副边的电流成正比。
7 变压器的负载阻抗增加时,将使( )
A 原边电流保持不变; B 原边电流减小;C 原边电流增加;
8 在下列物理量中,与磁介质性质无关的量是( )
A磁通密度 B 磁通量 C 磁场强度
9 为降低变压器铁芯中的( ),叠间相互绝缘。
A无功损耗 B 空载损耗 C 涡流损耗 D 短路损耗
二 填空
1 磁场感应强度的强弱与磁势( )和磁场中物质的( )有关
2 物质可分为( )材料 ( )材料和( )材料三类。
3由电磁感应产生的电动势叫做( )由感应电动势在闭合电路中的导体中引起的电流叫做( )
4 由于线圈自身电流的( )所产生的电动势称( )
5 根据变压器的变压比可知,高压线圈匝数( ),电流( ),导线( ),低压线圈相反。
6 一单相交流变压器的次级绕组为60匝,流过20A的电流,当初级绕组为1000匝时,它通过的电流为( )A
7 变压器的铜损是由( )引起的,使它绕组发热。
8 变压器的铁损是由( )引起的,是它铁芯发热。
9 变压器的变压比K= = = 。
10 一单相变压器,使电压从220v(原边额定电压)降到6v(副边电压),若初级线圈=500匝,侧次级线圈的圈数应取( )匝。
三 计算
1 电压互感器3000/100伏接于2700伏交流电压上,仪表上的电压是多大?
2 电源上的电流互感器的交流比为100/5,若有2A电流流过电流表,问母线中电流多大?
3 单相变压器原边电压是220v,副边有个绕组,其电压分别为110v;44v,如原边绕组为440匝,分别求副边两绕组的匝数,设在110v的副边电路中,接入110v,100w的电灯11盏,分别求此时原 副边线圈的电流值。
4 有一台单相照明变压器,铭牌上标明容量是10KVA,电压为3300/220v ,若求变压器的额定情况下运行,可以接多少盏220v, 60w的白炽灯,并求原 副边绕组的额定电流。
6.3 典型自测题
一选择题
1 三相对称绕组在空间位置上应彼此相差( )
A 电角度 B 电角度 C 电角度 D电角度
2 三相异步电动机的旋转方向与通入三相绕组的三相的三相电流( )有关
A 大小; B 方向 C 相序 D频率。
3 三相异步电动机旋转磁场的转速与( )有关
A 负载大小 B 定子绕组上电压大小 C 电源频率 D三相转子绕组所串电阻的大小
4 三相异步电动机的最大转矩与( )有关
A 电压成正比 B 电压平方成正比 C 电压成反比 D 电压平方成反比
5 三相异步电动机的起动电流与起动时的( )
A 电压成正比 B 电压平方成正比 C 电压成反比 D 电压平方成反比
6能耗制动的方法就是在切断三相电源的同时( )
A 给转子绕组通入交流电 B 给转子绕组通入直流电
C给定子绕组通入交流电 D 给定子绕组通入直流流
7 Y_Δ降压起动,由于起动时每相定子绕组的电压为额定电压的1.732倍,所以起动转矩也只有起动时的( )倍
A 1/3 B 0.866 C 3 D1/9
二 填空
1 异步电动机根据转子结构的不同可分为___式和_____式两大类,它们的工作原理______,______式电机调速性能较差,______式电机调速性能较好。
2三相异步电动机主要由______和______两大部分组成,电机的铁心是由相互绝缘的硅钢片叠压制成,电机的定子绕组可以连接成______或______两种方式。
3 旋转磁场的旋转方向与通入定子 绕组中三相电流的______有关,异步电动机的转动方向与旋转磁场的方向______,旋转磁场的转速决定于旋转磁场的_________。
4 电动机常用的两种降压起动方法是____________起动和____________起动。
5 若将额定功率为60Hz的三相异步电动机,接在频率为50Hz的电源上使用,电动机的转速会____________额定转速,改变____________或____________可以改变旋转磁场的转速。
6,转差率是分析异步电动机运行情况的一个重要参数,转子转速越接近磁场转速,侧转差率越____________,对应与最大转矩处的转差率称为____________转差率。
7. 降压起动是指利用起动设备将电压适当____________后加到电动机的定子绕组上进行起动,带电机达到一定转速后,在使其恢复到____________下正常运行。
8. 异步电动机的调速可以用改变_______________,____________和_________三种方法实现
三 判断题
1 当加在定子绕组上的电压降低时,将引起转速下降,电流减小。( )
2电动机的电磁转矩与电源电压的平方成正比。 ( )
3起动电流会随着转速的升高而逐渐减小,最后达到稳定值 ( )
4 电动机正常运行时,负载的转矩不得超过最大转矩,否则出将现堵转现象。( )
5 电动机的额定功率是指电动机转轴上输出的机械功率。 ( )
6电动机的转速与磁极对数有关,磁极对数越多转速越高。 ( )
7三相异步电动机在满载和空载下起动时,起动电流是一样的。 ( )
四 问答
1 三相异步电动机在一定负载运行时,如果将电源电压降低,电动机的转矩,转速及电流有什么变化?
2 三相异步电动机在正常运行时,如果转子突然被卡住,试问这时电动机的电流会有什么变化?对电动机会有什么影响?
3 三相异步电动机在额定状态附近运行时,当(1)负载增大,(2)电压升高。(3)频率增大,是分别说明其转速和电流作何种变化?
4 有的三相异步电动机有380/220两种额定电压,定子绕组可以接成星形和三角形,试问何时采用星形接法?何时采用三角形接法?
5 在电源电压不变的情况下,如果将三角形接法的电动机接成星形接法,或者将星形接法的电动机接成三角形,其后果如何?
6 三相异步电动机采用降压起动的目的是什么?何时采用降压起动方法?
五 计算题
1在额定工作情况下的三相异步电动机,已知其转速为960r/min,试问电动机的同步转速是多少?有几对磁极对数?转差率是多少?
2 有一台六级三相绕线式异步电动机,在f=50Hz的电源上带额定负载运行,其转差率是0.02,求定子磁场的转速及频率和转子磁场的频率和转速。
3 Y180L-4型电动机的额定功率为22Kw,额定转速为1470r/min,频率为50Hz,最大电磁转矩为314.6N.M。试求电动机的过载系数λ?
4 已知Y180M-4型三相异步电动机,其额定数据如下表所示。
求:(1)额定电流;(2)额定转速;(3)额定转矩;最大转矩;起动转矩
额定动率(KW)
额定电压(V)
满载时
起动电流
起动转矩
最大转矩
接法
转速(r/min)
效率(%)
功率因数
额定电流
额定转矩
额定转矩
18.5
380
1470
91
0.86
7.0
2.0
2.2
Δ
5 某4.5KW三相异步电动机的额定电压为380V,额定转速为950r/min,过载系数为1.6,求(1),;(2)当电压下降至300v时,能否带动额定负载运行。
7.3 典型自测题
一 选择
1 下列器件属于低压控制器的是( )
A 低压断路器,B 主令电器 C 刀开关 D 熔断器,
2 不是继电器组成三部分的是( )
A 承受结构, B 中间结构 C 执行结构, D 偏执结构
二 填空
1 电器分为高压电器和低压电器,低压电器通常是指在交流额定电压为_________V,直流额定电压_____V以下电路中起通断,保护,控制或调解作用的电器产品。
2,低压电器重要分为低压________和低压________。
3,电磁一般具有两个基本部分组成:___________和_________,感受部分接受外界信号,执行部分是_______。
4电磁机构通常有三部分组成,分别是____,___________,____________。
5 两个导电零件之间的相互接触实现导电的现象叫做_________
展开阅读全文
