电源连接线型号.doc

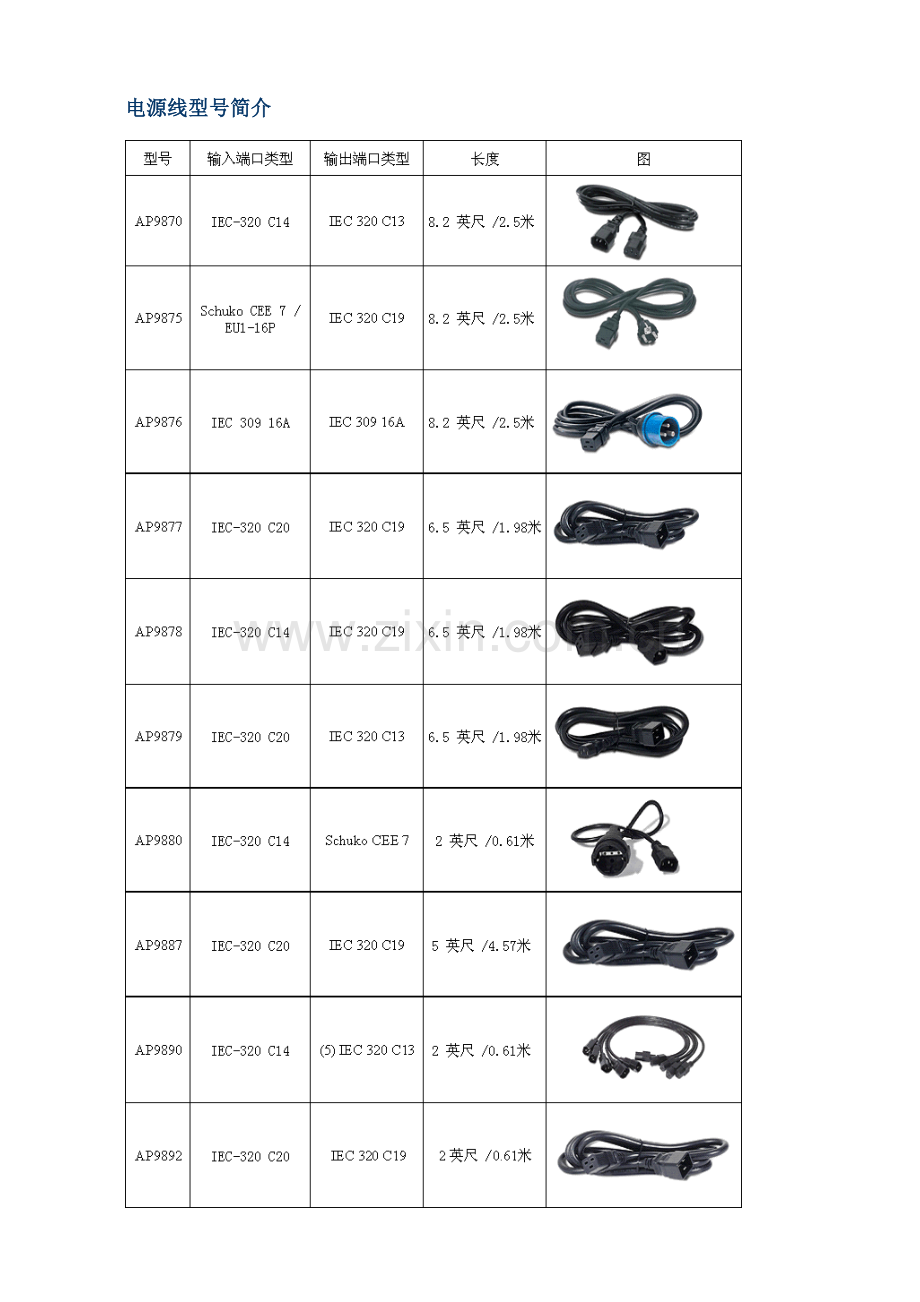

电源线型号简介

NetworkAIR 精密制冷系统安装前的场地准备

数据中心的制冷系统对安装场地的条件有一定的要求，场地准备是否符合要求直接影响到制冷系统的效率。
一般来说，机房场地准备是，应注意以下条件：
1、 为了达到良好的隔热、隔湿效果，窗面应密封或至少使用双层玻璃。为了避免湿空气进入房间，最好采用聚乙烯薄膜型天花。地面和墙面最好使用橡胶或塑料涂料。
2、 机房内一般人员较少，可适量注入新鲜空气，一般为循环风量的5％，为了防止灰尘通过缝隙进入，房间应维持正压，并且进入的新鲜空气的加热、制冷、加湿、除湿负荷应考虑进气总的负荷要求。
3、 在配备空气分配高架地板的计算机机房内，高架地板高度应至少为 300mm。请特别注意高架地板下部管槽、导线管和其他地下障碍物的位置。这些物体可能妨碍空气循环并提高空气压差，从而降低系统效率，并导致室内热点产生。为减少空气分布阻力和对房间任何部分通道的堵塞，要对所有电缆和管道做好仔细放置，所有在抗静电地板下的电缆和管道应水平放置，尽可能与空气道平行。
4、 机房装修时，对上下水管道的要求为：
1）加湿器供水管为 1/2 英寸，尽量延伸到机组旁边。
2）进水水压应在 30 和 150 PSI 之间，以保证加湿器运行正常。
3）过脏的水在进入加湿器之前必须进行过滤。
4）在进水管末端要安装手动维修阀门。
5）安装阀门后要排水，以冲洗水管内的杂质。
6）不要使用热水、软化水、纯水或脱离子水。
7）排水管管径为2寸 ，排水管必须可耐10℃高温 。
5、 在场地准备时，也需要进一步考虑机组位置。机组位置对于数据中心内的高效环境控制十分重要。将系统尽可能地放置在最大的热负载附近。在高纵横比的房间中沿最长的墙安装机组，以确保均匀的空气分配。如果因为安装不当而引起机组中不适当的空气量和空气分配，则会导致控制不稳定或产生机械故障。机组间距过近或机组与热负载隔绝，将降低空气分配的效率。
6、对于一台设备，在配电柜处需要安装80A的空气开关和25或16平方的电源线。FM系列采用的是三相四线制。
7、在安装空调时，需要进行管路的焊接, 建议在安装过程中准备好灭火器等消防设施。
8、对于新建或新装修的机房，在施工时会产生较多的灰尘。为防止空调开机后灰尘阻塞过滤网，建议在空调安装结束后，空调开机前进行仔细、彻底的除尘工作。
9、注意预留NetworkAIR FM 40 的正面维护空间：914mm。

Smart-ups面板指示灯简介

关键词：指示灯、LED、负载条形灯、电池指示灯、电池充电灯、过载、自检、更换电池、智能升压、智能降压、市电电压条形灯。

APC原配电池包数据

UPS型号
电池包型号
体积(cm)
重量 (Kg)
电池电压
内部铅酸电池
smart长延时
(XLI,UXI)
SU24XLBP
21.6*17.0*43.9
31.3
24V
4个12v 17AH
SU48XLBP
21.6*17.0*43.9
31.3
48V
4个12v 17AH

UXBP24
31.0*44.7*75.4
141
24V
4个12v 70AH

UXBP24L
31.0*44.7*75.4
74.5
24V
2个12v 70AH

UXBP48
31.0*44.7*75.4
141
48V
4个12v 70AH
Matrix
smartcell
23.1*17.5*45.2
29
48V
4个12v 17AH

smartcell XR
45.2*35.1*45.2
136.9
48V
4个12v 70AH
Symmetra
SYBATT
15.2*22.9*50.8
28
120V
10个12v 7.2AH

注：Matrix系列UPS配备长延时时，APC要求使用SmartCell或SmartCellXR原配电池包。否则会影响软件正常使用，亦可能造成UPS达不到期望的运行时间。对于因使用非APC原装电池而造成的任何问题，APC不承担维修及服务责任。

家装电线规格和要求
电线的选用
为了防火、维修及安全，最好选用有长城标志的“国标”铜芯电线，线材槽载面积一般是：照明用线选用1.5平方毫米，插座用线选用2.5平方毫米，空调用线不得小于2.5平方毫米，接负线（零线/地线）选用绿黄双色线，接开关线(火线)用红、白、黑、紫等任一种。但在同一家装工程中用线的颜色用途应一致。
购买电线，首先看成卷的电线包装上有无中国电工产品认证委员会的“长城标志”和生产许可证号；
再看电线外层塑料皮是否色泽鲜亮、质地细密，用打火机点燃应无明火。非正规产品使用再生塑料，色泽暗淡，质地疏松，能点燃明火；
其次看长度、比价格，正规产品每卷的长度是100（+-5）米，而非正规产品长度60-80米不等，有的厂家把E绝缘外皮做厚，使内行也难以看出问题，一般可以数一下电线的圈数，然后乘以整卷的半径，就可大致推算出长度；
正规产品电线使用精红紫铜，外层光亮而稍软，非正规产品铜质偏黑而发硬，属再生杂铜，电阻率高，导电性能差，会升温而不安全。
鉴别优劣
　 一要看。看有无质量体系认证书；看合格证是否规范；看有无厂名、厂址、检验章、生产日期；看电线上是否印有商标、规格、电压等。还要看电线铜芯的横断面，优等品紫铜颜色光亮、色泽柔和，否则便是次品。
　 二要试。可取一根电线头用手反复弯曲，凡是手感柔软、抗疲劳强度好、塑料或橡胶手感弹性大且电线绝缘体上无龟裂的就是优等品。
注意事项
1.装开关的暗盒要选质量好的.
2.照明线1.5 的，插座线 2.5 的，空调线用 4 的。电线推荐用熊猫的。浴霸的电线用插座线 2.5 的，如果有条件，用4的是最好的了.
3.穿线管的质量一定要好，放在地上用脚踩，最起码不能轻易的踩坏.穿线管应用阻燃PVC线管，其管壁表面应光滑，壁厚要求达到手指用劲捏不破的强度，而且应有合格证书。也可以用国标的专用镀锌管做穿线管。现在的PVC管一般有6分和4分两种。如果条件允许都使用6分的。4分的管子只可以穿 1.5 的照明线，而且一根管子中最多只可以穿3根电线。6分管子可以穿 2.5 的电线，一根管子中最多只可以穿 3 根 2.5 的电线。另外PVC管子对接时都要使用接头，同时要用胶水接牢。而且PVC管和电线盒之间的连接一定要使用专用的套子套住，千万不可直接用PVC管和电线盒对接。
电线规格
家庭用电源线宜采用ＢＶＶ２×２．５和ＢＶＶ２×１．５型号的电线。ＢＶＶ是国家标准代号，为铜质护套线ＢＶＶ２×２．５和ＢＶＶ２×１．５，分别代表２芯２．５平方毫米和２芯１．５平方毫米。一般情况下，ＢＶＶ２×２．５做主线、干线，ＢＶＶ２×１．５做单个电器支线、开关线。单向空调专线用ＢＶＶ２×４，另配专用地线。购买电线，首先看成卷的电线包装牌上有无中国电工产品认证委员会的“长城标志”和生产许可证号，再看电线外层塑料皮是否色泽鲜亮、质地细密，用打火机点燃应无明火。非正规产品使用再生塑料，色泽暗淡、质地疏松、能点燃明火。其次看长度、比价格。ＢＶＶ２×２．５每卷的长度是１００±５米，市场售价２８０元左右。非正规产品长度６０—８０米不等。有的厂家把绝缘外皮做厚，使内行也难以看出问题。您可以数一下电线的圈数，然后乘以整卷的半径，就可大致推算出长度。该类产品价格在１００—１３０元之间。再其次可以要求商家剪一断头，看铜芯材质。ＢＶＶ２×２．５铜芯直径１．７８４毫米，您可以用千分尺量一下。正规产品电线使用精红紫铜，外层光亮而稍软。非正规产品铜质偏黑而发硬，属再生杂铜，电阻率高，导电性能差，会升温而不安全。最后，您购买电线应去交电商店或厂家门市部等专业商店购买。
家装离不开电线，尤其是旧房，电线虽小“责任”重大。好多火灾是由于电线线路老化，配置不合理，或者使用电线质量低劣造成的。因此，消费者在购买电线时一定要擦亮双眼，仔细鉴别，防患于未然。目前，市场上的电线品种多、规格多、价格乱，消费者挑选时难度很大。单就家庭装修中常用的2.5平方毫米和4平方毫米两种铜芯线的价格而言，同样规格的一盘线，因为厂家不同，价格可相差20%～30%。至于质量优劣，长度是否达标，消费者更是难以判定。据电线行业业内人士透露：电线之所以价格差异巨大，是由于生产过程中所用原材料不同造成的。生产电线的主要原材料是电解铜、绝缘材料和护套料。目前原材料市场上电解铜每吨在两万元左右，而回收的杂铜每吨只有1.5万元左右；绝缘材料和护套料的优质产品价格每吨在8000元～8500 元，而残次品的价格每吨只需4000 元～5000元，差价更悬殊。另外，长度不足，绝缘体含胶量不够，也是造成价格差异的重要原因。每盘线长度，优等品是100米，而次品只有九十米左右；绝缘体含胶量优等品占35%～40%，而残次品只有15%。通过对比，消费者不难看出成品电线销售价格存在差异是材质上存在猫腻所致。
举例说明：
1、每台计算机耗电约为200～300w(约1～1.5a)，那么10台计算机就需要一条2.5平方毫米的铜芯电线供电，否则可能发生火灾。
2、大3匹空调耗电约为3000w(约14a)，那么1台空调就需要单独的一条2.5平方毫米的铜芯电线供电。
3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25a(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。
4、早期的住房(15年前)进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13a(即2800瓦)。
5、耗电量比较大的家用电器是：空调5a(1.2匹)，电热水器10a，微波炉4a，电饭煲4a，洗碗机8a，带烘干功能的洗衣机10a，电开水器4a。在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换 (比如插座、空气开关等)。。。。。。。。。。。。。。。。
国标允许的长期电流
4平方是25-32A
6平方是32-40A
其实这些都是理论安全数值,极限数值还要大于这些的, 2,5平方的铜线允许使用的最大功率是:5500w.4平方的8000w,6平方9000w没问题的.
请问：知道家电的用电功率怎么求用多宽的电线？
家庭电线规格的选用，应根据家用电器的总功率来计算，然后根据不同规格电线的最大载流能力来选取合适的电线电缆。所需载流能力计算应根据下列公式：其中:
Imax＝w/u×k
Imax—为线路需要的最大电流容量，单位A
W—家用电能总功率，单位W
U—家用额定电压，单位V
k—过电压的安全系数，数值一般取1.2～1.3
其实很简单，以前学过的功率等于电压乘以电流，算出电流来，为了保证安全再给个余量而已，算出来后，再算需要电线截面积了。
对于铜线来说，现在装修都用铜线了，铝线淘汰了就不说了，电流等于8×(S的0.625次方) S为电线的截面积，单位为平方毫米，就可以求出来截面积了，国家标准也有规定，多大的截面过电流多少，下面列举一点常用BV、BVV、BVVB型电线在空气中的最大载流量：
导体标称截面允许截流量（A）（mm2）　单芯电缆　二芯电缆　三芯电缆
1.5　　　　　　　　　　23　　　　20　　　　18
2.5　　　　　　　　　　30　　　　25　　　　21
4　　　　　　　　　　　39　　　　33　　　　28
6　　　　　　　　　　　50　　　　43　　　　36
10　　　　　　　　　　 69　　　　59　　　　51
根据上面载流能力公式计算出家庭用电的最大需求电流量，然后根据表里不同截面的电线所能承受的最大载流能力来选取恰当的电线。
如家用总功率为5000W，额定电压为220V，根据上式计算得电流值为27.24～29.51A，经与上表核对，选用2.5mm2的铜线较为合适

BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁形（B）电线
AVR：铜芯聚氯乙烯绝缘安装（A）用软（R）电线
RV：软铜导体无护套电缆
AVRB ：铜芯聚氯乙烯绝缘扁形安装用软电线
RVB：软铜导体扁形无护套电缆
RVS：铜芯聚氯乙烯绝缘绞型（S）连接用软电线
RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软电线（前一个V表示聚氯乙烯绝缘，后一个V表示聚氯乙烯护套）
AVVR：铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆
还要补充什么可与我交流，电缆规格型号数不清，有国标的还有自己定义的，《2003年电线电缆出厂价格目录》中归纳的较为全面

参考资料：GB5023-1997、JB8734-1998

长期连续负载低压电力电缆的允许载流量
■ 0.6/1kV聚氯乙烯绝缘电力电缆允许持续载流量
型号
VV VLV VV22 VLV22 ZR-VV ZR-VLV ZR-VV22 ZR-VLV22
VV VLV VV22 VLV22 ZR-VV ZR-VLV ZR-VV22 ZR-VLV22
芯数
单芯
3-5芯
敷设
空气中
土壤中
空气中
土壤中
单芯电缆排列方式
○
○○
○○○
○
○○
○○○
导体材质
Cu
Al
Cu
Al
Cu
Al
Cu
Al
Cu
Al
Cu
Al
标称截面
1.5
19
...
24
...
27
...
29
...
15
...
22
...
2.5
25
19
31
24
36
27
38
30
19
15
29
23
4
33
26
41
32
47
35
49
39
26
20
38
30
6
41
34
52
42
58
46
61
50
32
26
47
39
10
57
44
72
55
78
58
83
64
46
35
65
50
16
76
59
95
73
100
76
105
83
60
47
84
65
25
98
76
120
96
130
95
135
105
77
60
110
84
35
115
90
150
115
155
115
160
125
95
74
130
100
50
145
110
180
140
185
140
195
150
115
90
155
120
70
180
140
230
175
225
170
240
185
145
115
195
150
95
225
175
280
215
270
205
285
220
185
140
230
185
120
260
200
325
250
310
235
325
250
210
165
260
205
150
300
230
375
290
350
265
365
285
245
190
300
230
185
345
270
430
335
395
300
415
320
280
215
335
260
240
410
320
510
395
455
350
480
375
335
260
390
300
300
475
370
585
455
515
395
545
425
375
295
435
340
400
555
440
690
540
585
455
625
490
...
...
...
...
500
640
510
800
630
660
520
710
560
...
...
...
...
630
730
595
920
740
740
590
810
645
...
...
...
...
环境温度
40
25
40
25

YJV中压电力电缆的额定载流量
3.6/6-12/20KV单芯交联聚乙烯绝缘电力电缆连续负荷载流量(A)
型号
YJV YJLV YJY YJLV
排列方式
三角形（相互接触）
扁平形（相邻间距等于电缆外径）
标称截面
mm2
敷设方式
敷设方式
在空气中
直埋土壤中
在空气中
直埋土壤中
Cu
Al
Cu
Al
Cu
Al
Cu
Al
25
140
110
150
115
165
130
160
120
35
170
135
180
135
205
155
190
145
50
205
160
215
160
245
190
225
175
70
260
200
265
200
305
235
275
215
95
315
245
315
240
370
290
330
255
120
360
280
360
270
430
335
375
290
150
410
320
405
305
490
380
425
330
185
470
365
455
345
560
435
480
370
240
555
435
530
400
335
515
555
435
300
640
500
595
455
765
595
630
490
400
745
585
680
520
890
895
725
565
500
855
680
765
595
1030
810
825
650
630
980
790
860
680
1190
950
940
745
800
1100
910
950
765
1370
1100
1050
850
1000
1230
1030
1040
850
1540
1260
1170
950
1200
1320
1120
1100
910
1670
1380
1250
1040

通用橡套软电缆环境温度在65摄氏度的电缆载流量
 主线芯数
 截    面
 （mm2）
中性线截面

 （mm2）
                    YC、YCW、YHC型（A）
                2芯
            3芯、4芯
  25℃
 30℃
 35℃
 40℃
 25℃
 30℃
 35℃
 40℃
    2.5
    1.5
  30
  28
  25
  23
  26
  24
  22
  20
     4
    2.5
  39
  36
  33
  30
  34
  31
  29
  26
     6
     4
  51
  47
  44
  40
  43
  40
  37
  34
    10
     6
  74
  69
  64
  58
  63
  58
  54
  49
    16
     6
  98
  91
  84
  77
  84
  78
  72
  66
    25
    10
 135
 126
 116
 106
 115
 107
  99
  90
    35
    10
 167
 156
 144
 132
 142
 132
 122
 112
    50
    16
 208
 194
 179
 164
 176
 164
 152
 139
    70
    25
 259
 242
 224
 204
 224
 209
 193
 177
    95
    35
 318
 297
 275
 251
 273
 255
 236
 215
   120
    35
 371
 346
 320
 293
 316
 295
 273
 249

电线电缆制造流程概述
     电线电缆的制造与大多数机电产品的生产方式是完全不同的。机电产品通常采用将另件装配成部件、多个部件再装配成单台产品，产品以台数或件数计量。电线电缆是以长度为基本计量单位。所有电线电缆都是从导体加工开始，在导体的外围一层一层地加上绝缘、屏蔽、、成缆、护层等而制成电线电缆产品。产品结构越复杂，叠加的层次就越多。
一、电线电缆产品制造的工艺特性：
1．大长度连续叠加组合生产方式
大长度连续叠加组合生产方式，对电线电缆生产的影响是全局性和控制性的，这涉及和影响到：
（1）生产工艺流程和设备布置
生产车间的各种设备必须按产品要求的工艺流程合理排放，使各阶段的半成品，顺次流转。设备配置要考虑生产效率不同而进行生产能力的平衡，有的设备可能必须配置两台或多台，才能使生产线的生产能力得以平衡。从而设备的合理选配组合和生产场地的布置，必须根据产品和生产量来平衡综合考虑。
（2）生产组织管理
生产组织管理必须科学合理、周密准确、严格细致，操作者必须一丝不苟地按工艺要求执行，任何一个环节出现问题，都会影响工艺流程的通畅，影响产品的质量和交货。特别是多芯电缆，某一个线对或基本单元长度短了，或者质量出现问题，则整根电缆就会长度不够，造成报废。反之，如果某个单元长度过长，则必须锯去造成浪费。
（3）质量管理
大长度连续叠加组合的生产方式，使生产过程中任何一个环节、瞬时发生一点问题，就会影响整根电缆质量。质量缺陷越是发生在内层，而且没有及时发现终止生产，那么造成的损失就越大。因为电线电缆的生产不同于组装式的产品，可以拆开重装及更换另件；电线电缆的任一部件或工艺过程的质量问题，对这根电缆几乎是无法挽回和弥补的。事后的处理都是十分消极的，不是锯短就是降级处理，要么报废整条电缆。它无法拆开重装。
电线电缆的质量管理，必须贯串整个生产过程。质量管理检查部门要对整个生产过程巡回检查、操作人自检、上下工序互检，这是保证产品质量，提高企业经济效益的重要保证和手段。
2．生产工艺门类多、物料流量大
电线电缆制造涉及的工艺门类广泛，从有色金属的熔炼和压力加工，到塑料、橡胶、油漆等化工技术；纤维材料的绕包、编织等的纺织技术，到金属材料的绕包及金属带材的纵包、焊接的金属成形加工工艺等等。
电线电缆制造所用的各种材料，不但类别、品种、规格多，而且数量大。因此，各种材料的用量、备用量、批料周期与批量必须核定。同时，对废品的分解处理、回收，重复利用及废料处理，作为管理的一个重要内容，做好材料定额管理、重视节约工作。
电线电缆生产中，从原材料及各种辅助材料的进出、存储，各工序半成品的流转到产品的存放、出厂，物料流量大，必须合理布局、动态管理。
3．专用设备多
电线电缆制造使用具有本行业工艺特点的专用生产设备，以适应线缆产品的结构、性能要求，满足大长度连续并尽可能高速生产的要求，从而形成了线缆制造的专用设备系列。如挤塑机系列、拉线机系列、绞线机系列、绕包机系列等。
电线电缆的制造工艺和专用设备的发展密切相关，互相促进。新工艺要求，促进新专用设备的产生和发展；反过来，新专用设备的开发，又提高促进了新工艺的推广和应用。如拉丝、退火、挤出串联线；物理发泡生产线等专用设备，促进了电线电缆制造工艺的发展和提高，提高了电缆的产品质量和生产效率。
二、电线电缆的主要工艺
电线电缆是通过：拉制、绞制、包覆三种工艺来制作完成的，型号规格越复杂，重复性越高。
1．拉制
在金属压力加工中.在外力作用下使金属强行通过模具（压轮）,金属横截面积被压缩,并获得所要求的横截面积形状和尺寸的技术加工方法称为金属拉制。
拉制工艺分：单丝拉制和绞制拉制。
2．绞制
为了提高电线电缆的柔软度、整体度，让2根以上的单线，按着规定的方向交织在一起称为绞制。
绞制工艺分：导体绞制、成缆、编织、钢丝装铠和缠绕。
3．包覆
根据对电线电缆不同的性能要求，采用专用的设备在导体的外面包覆不同的材料。包覆工艺分：
A．挤包：橡胶、塑料、铅、铝等材料。
B．纵包：橡皮、皱纹铝带材料。
C．绕包：带状的纸带、云母带、无碱玻璃纤维带、无纺布、塑料带等，线状的棉纱、丝等纤维材料。
D． 浸涂：绝缘漆、沥青等
三、塑料电线电缆制造的基本工艺流程
1．铜、铝单丝拉制
电线电缆常用的铜、铝杆材，在常温下，利用拉丝机通过一道或数道拉伸模具的模孔，使其截面减小、长度增加、强度提高。拉丝是各电线电缆公司的首道工序，拉丝的主要工艺参数是配模技术。
2．单丝退火
铜、铝单丝在加热到一定的温度下，以再结晶的方式来提高单丝的韧性、降低单丝的强度，以符合电线电缆对导电线芯的要求。退火工序关键是杜绝铜丝的氧化.
3．导体的绞制
为了提高电线电缆的柔软度，以便于敷设安装，导电线芯采取多根单丝绞合而成。从导电线芯的绞合形式上，可分为规则绞合和非规则绞合。非规则绞合又分为束绞、同心复绞、特殊绞合等。
为了减少导线的占用面积、缩小电缆的几何尺寸，在绞合导体的同时采用紧压形式，使普通圆形变异为半圆、扇形、瓦形和紧压的圆形。此种导体主要应用在电力电缆上。
4．绝缘挤出
塑料电线电缆主要采用挤包实心型绝缘层，塑料绝缘挤出的主要技术要求：
4．1．偏心度：挤出的绝缘厚度的偏差值是体现挤出工艺水平的重要标志,大多数的产品结构尺寸及其偏差值在标准中均有明确的规定。
4．2．光滑度：挤出的绝缘层表面要求光滑，不得出现表面粗糙、烧焦、杂质的不良质量问题
4．3．致密度：挤出绝缘层的横断面要致密结实、不准有肉眼可见的针孔，杜绝有气泡的存在。
5．成缆
对于多芯的电缆为了保证成型度、减小电缆的外形，一般都需要将其绞合为圆形。绞合的机理与导体绞制相仿，由于绞制节径较大，大多采用无退扭方式。成缆的技术要求：一是杜绝异型绝缘线芯翻身而导致电缆的扭弯；二是防止绝缘层被划伤。
大部分电缆在成缆的同时伴随另外两个工序的完成：一个是填充，保证成缆后电缆的圆整和稳定；一个是绑扎，保证缆芯不松散。
6．内护层
为了保护绝缘线芯不被铠装所疙伤，需要对绝缘层进行适当的保护，内护层分：挤包内护层（隔离套）和绕包内护层（垫层）。绕包垫层代替绑扎带与成缆工序同步进行。
7．装铠
敷设在地下电缆，工作中可能承受一定的正压力作用，可选择内钢带铠装结构。电缆敷设在既有正压力作用又有拉力作用的场合（如水中、垂直竖井或落差较大的土壤中），应选用具有内钢丝铠装的结构型。
8．外护套
外护套是保护电线电缆的绝缘层防止环境因素侵蚀的结构部分。外护套的主要作用是提高电线电缆的机械强度、防化学腐蚀、防潮、防水浸人、阻止电缆燃烧等能力。根据对电缆的不同要求利用挤塑机直接挤包塑料护套。

电线电缆的型号规格的解释及表示方法以电力电缆为例
    电力电缆的型号及品种主要有以下几个方面：
35kV及以下电力电缆型号及产品表示方法
1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。
2.用数字表示外护层构成，有二位数字。无数字代表无铠装层，无外被层。第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。
3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。
4.电缆产品用型号、额定电压和规格表示。其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。如VV42－10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。
电力电缆型号各部分的代号及其含义
1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。
2.导体材料：L代表铝；T（省略）代表铜。
3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。
4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。
5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。
6.外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙烯护套。
7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。
充油电缆型号及产品表示方法
充油电缆型号由产品系列代号和电缆结构各部分代号组成。自容式充油电缆产品系列代号CY。外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。
充油电缆外护层代号含义为
1.加强层：1代表铜带径向加强；2代表不锈钢带径向加强；3钢带径向加强；4不锈钢带径向、窄不锈钢带纵向加强。
2.铠装层：0无铠装；2钢带铠装；4粗钢丝铠装。
3.外被层：1纤维层；2聚氯乙稀护套；3聚乙烯护套。
电线电缆载流量

常用线缆规格（BV BLV BVR）

截面m㎡
最大直径
铝A
铜A

2.5
3.9
17
31.6

4
4.4
22
47.5

6
4.9
29
67.1

10
7
62
119

16
8
78
179

25
10
118
281

35
11.5
156
381

50
13.2
215
521

70
15
282
734

95
17.5
386
962

120
19
431
1180

150
21
539
1470

185
23.5
666
1810

240
26.5
857
2350

300
29.5
1070
2930

400
33
1390
3870

BV 聚氯乙烯铜线 BLV 聚氯乙烯铝线
BVR 铜软线 BV－105 铜105℃
BVV 铜线（潮湿环境高防护）BXF 橡皮绝缘铜线
BLXF 橡皮绝缘铝线 BLVV 铝线（潮湿环境高防护）

VV29-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
VLV29铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

标称面积m㎡
线芯结构no/mm
绝缘厚度mm
护套厚度mm
计算外径mm
环境25℃时载流量(A)空气敷设
环境25℃时载流量（A）埋土敷设
成品近似重量   kg/km
铜芯
铝芯
铜芯
铝芯
铜芯
铝芯
1*10
7*1.35
1.0
1.6
13.4
80.6
61.5
103.9
79.0
346
285
1*16
7*1.70
1.0
1.6
14.5
106.0
81.5
126.7
104.9
436
336
1*25
7*2.14
1.2
1.6
16.3
143.1
110.2
181.3
138.7
569
414
1*35
7*2.52
1.2
1.6
17.7
173.8
133.6
220.5
169.6
696
480
1*50
19*1.78
1.4
1.8
19.8
217.3
167.5
270.3
208.8
918
605
1*70
19*2.14
1.4
1.8
19.8
268.2
206.7
331.8
255.5
1272
783
1*95
19*2.52
1.6
2.0
22.0
329.7
253.4
394.3
304.2
1622
1036
1*120
37*2.03
1.6
2.0
26.2
377.4
292.6
454.7
350.7
1902
1162
1*150
37*2.25
1.8
2.0
28.4
434.6
335.0
518.3
398.6
2274
1355
1*185
37*2.52
2.0
2.2
30.9
494.0
380.5
580.9
447.3
2729
1582
1*240
61*2.25
2.2
2.2
33.6
584.0
449.4
676.3
521.5
3339
1853
1*300
61*2.52
2.4
2.6
37.0
669.9
515.2
760.0
584.1
4045
2073
2*4
2*1*2.25
0.8
1.6
15.4
38.2
28.6
47.7
37.1
385
335
2*6
2*1*2.76
1.0
1.6
17.2
47.7
37.1
59.4
45.6
480
403
2*10
2*7*1.35
1.0
1.8
20.5
63.6
48.8
77.4
59.4
661
538
2*16
2*7*1.7
1.0
1.8
23.5
85.7
65.7
106.0
80.6
998
797
2*25
2*7*2.14
1.2
2.0
27.2
112.4
85.7
138.7
106.0
1330
1019
2*35
2*7*2.52
1.2
2.2
29.9
135.7
104.9
166.4
128.3
1631
1192
2*50
2*18*1.9
1.4
2.0
27.3
169.6
130.4
202.5
155.6
1775
1166
2*70
2*18*2.25
1.4
2.2
