2013.3.1结构软件问题汇总
1、PMCAD建模中没有定义工字型梁，为何satwe数据检查时总是提示工字型梁截面定义错误呢？
答：原因是用户在satwe参数定义时在调整信息中勾选了矩型梁转T型梁，而在PM中板的厚度超过了梁（100*100的梁除外）的高度，软件转T型梁的过程中就会出现翼缘厚度大于腹板高度的情况，从而出错。

2、施工图中梁挠度计算和SATWE中梁弹性挠度结果为什么不一致？
答：SATWE的计算结果是采用有限元的方法，对整体结构在标准组合作用下的节点位移，给出的值是梁相对于支座的竖向位移；施工图中梁挠度是按照结构力学图乘法，按照《砼规》考虑荷载长期效应的刚度来计算挠度，并且假定梁在支座处完全固结，不考虑支座处的位移和转角，相邻各跨之间的挠度没有影响。

3、某框架结构，SATWE薄弱层验算结果文本文件中显示结构为非框架结构，不能验算？
答：用户做框架薄弱层验算时，将有外墙地下室的建入，只要有墙软件就会认为不是框架结构，不能再进行薄弱层验算。此时可以只将地上部分建入，再进行薄弱层验算。

4、某框架结构，为什么我在PMCAD里形成PK文件  到PK里面找不到呢？
答： 请按照该格式正确填写：进入“形成PK文件”-“框架生成”-定义“文件名称”（注意一定要填写按照如下格式：**.SJ后缀或者**.PK后缀）-“形成PK数据文件”，则会生成**.SJ后缀或者**.PK后缀的文件，再进入PK中点取“打开已有数据文件”找到该文件即可。

5、连体结构模型使用反应谱方法求解竖向地震作用时，振型数超过200个就计算不下去，计算198振型时，Z向有效质量系数值才达到86%？
答：SATWE目前使用反应谱方法求解竖向地震作用时振型数最多只能到200个。建议使用PMSAP计算，其有自动增加振型数使有效质量系数值达到90%功能。

6、 EPDA弹塑性动力时程分析中，对一个建筑进行三维地震计算时，地震波该如何选择，主次竖三个方向的峰值加速度该怎么样填写？

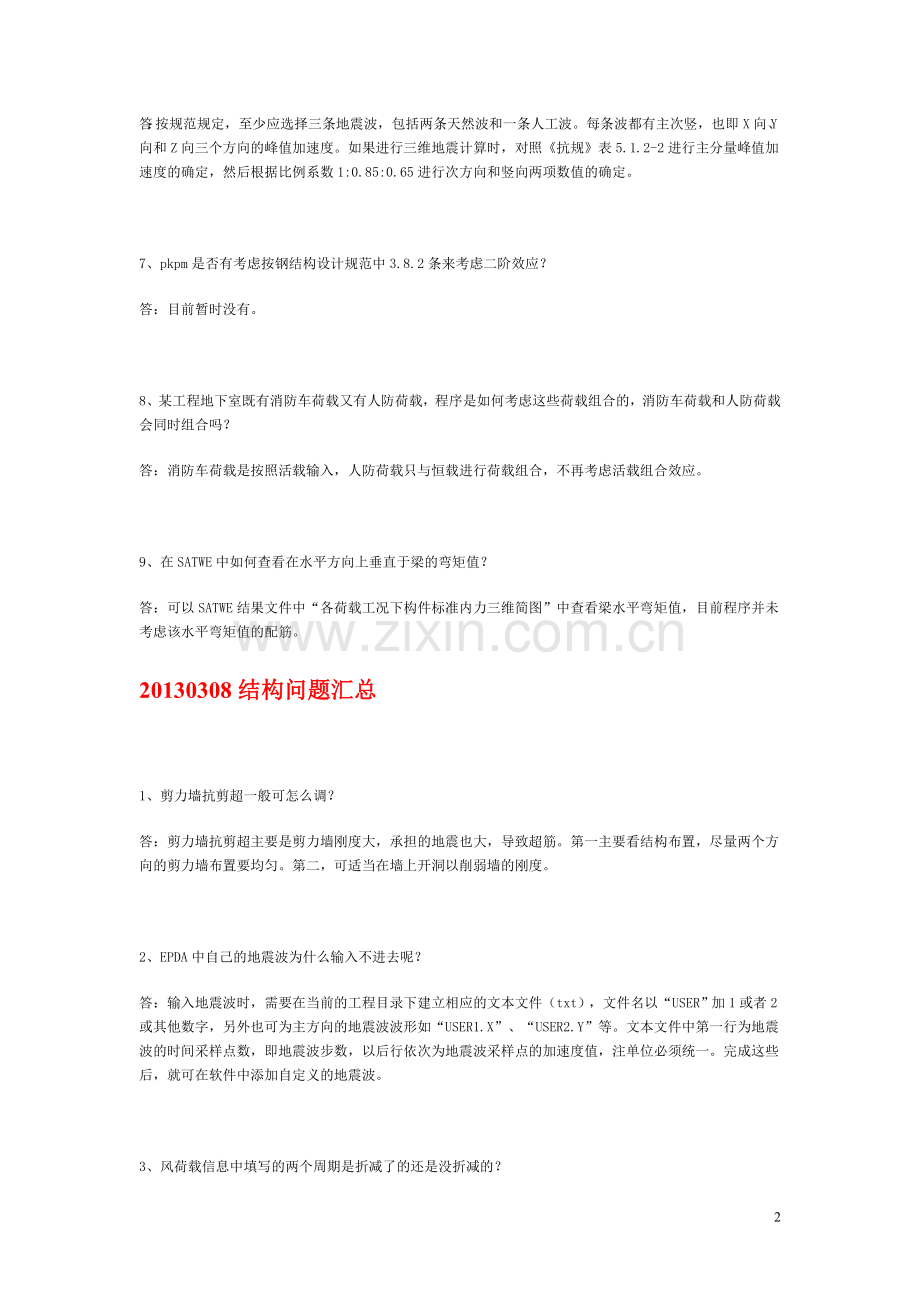

答：按规范规定，至少应选择三条地震波，包括两条天然波和一条人工波。每条波都有主次竖，也即X向、Y向和Z向三个方向的峰值加速度。如果进行三维地震计算时，对照《抗规》表5.1.2-2进行主分量峰值加速度的确定，然后根据比例系数1:0.85:0.65进行次方向和竖向两项数值的确定。

7、pkpm是否有考虑按钢结构设计规范中3.8.2条来考虑二阶效应？
答：目前暂时没有。

8、某工程地下室既有消防车荷载又有人防荷载，程序是如何考虑这些荷载组合的，消防车荷载和人防荷载会同时组合吗？
答：消防车荷载是按照活载输入，人防荷载只与恒载进行荷载组合，不再考虑活载组合效应。

9、在SATWE中如何查看在水平方向上垂直于梁的弯矩值？
答：可以SATWE结果文件中“各荷载工况下构件标准内力三维简图”中查看梁水平弯矩值，目前程序并未考虑该水平弯矩值的配筋。
20130308结构问题汇总

1、剪力墙抗剪超一般可怎么调？
答：剪力墙抗剪超主要是剪力墙刚度大，承担的地震也大，导致超筋。第一主要看结构布置，尽量两个方向的剪力墙布置要均匀。第二，可适当在墙上开洞以削弱墙的刚度。

2、EPDA中自己的地震波为什么输入不进去呢？
答：输入地震波时，需要在当前的工程目录下建立相应的文本文件（txt），文件名以“USER”加1或者2或其他数字，另外也可为主方向的地震波波形如“USER1.X”、“USER2.Y”等。文本文件中第一行为地震波的时间采样点数，即地震波步数，以后行依次为地震波采样点的加速度值，注单位必须统一。完成这些后，就可在软件中添加自定义的地震波。

3、风荷载信息中填写的两个周期是折减了的还是没折减的？
答：此处的两个周期均没有折减。

4、一个基础中，既有弹性地基梁基础，也有筏板基础。采用JCCAD第三步算得的沉降两者相差很大？怎么采用这中结果？
答：对弹性地基梁基础，采用梁元法（第三部计算）计算可得到较为准确的沉降量；对无梁的筏板基础，采用筏板有限元法可算得较为准确的沉降量。对一个基础中的两种类型基础，建议分开计算。

5、某框肢剪力墙结构在WV0.2Q0文件中的结果，框肢框架倾覆力矩的百分比为0。
答：该模型未在特殊构件定义中定义转换柱，SATWE程序未能自动识别转换柱，故得到框肢框架倾覆力矩的百分比为0，定义好相应位置处转换柱即可。

6、对某根梁使用鉴定加固构件工具箱中粘贴纤维法加固验算，得到的结果中有受拉纤维最小面积为400mm^2，和受剪纤维最小面积为400mm^2表示什么意思，在相应在加固规范中并没有找到纤维最小面积要求？
答：程序对不满足混凝土构件加固规范中9.1.1条最小配筋要求时就会出现该提示，即只有在钢筋的最小配筋满足要求后才适合使用纤维法加固，出现该最小纤维的最小面积=2*0.4（默认纤维厚度）*b（梁宽），实际上该值没有多少参考意义。

7、SATWE数据检查时出现“读入数据时区域边界索引无效”后中断计算。
答：该模型中弧形剪力墙角度超过180度，无法读入数据时区域边界索引，在弧形墙中间加些节点即可。

8、PMSAP中，网架支座反力与柱顶力在恒载作用下内力不相同？
答：在该种情况下请注意模拟施工加载合施工次序的正确性，如果一定要验证恒载下 内力值的话，可以先使用一次性加载进行对比。

9、使用SPAS空间建模后，到PMSAP内力计算第一步就出错。
答：程序中有些楼板是在原来的基础上直接布置，导致墙板重叠，后续无法正常计算，目前的SPAS程序不能直接在原来杆件基础上布置，需删除后再重新布置。
2013.3.15结构软件问题汇总

1、为什么pkpm钢结构软件桁架腹杆点了铰接还是会出现弯矩？
答：钢结构软件中的铰接不是纯粹意义上理想铰，软件在设置过程中还是能够承担一点点弯矩，当模型变为机构，位移较大时，在铰接位置就会产生较大弯矩。因此当出现这种现象时，就可以通过个工况的节点位移来查模型是否出现问题。

2、一层很简单的地下室，satwe数检都没有问题，计算总是出错？
答：经查楼层组装时将楼层的底标高误填为-4200m，超出了软件的范围，故计算出现问题。

3、三维门式刚架为什么总是不能自动布置屋面？
答：模型中的系杆不是在模型布置的，而是在屋面布置中布置的，这种情况就不能自动屋面构件。

4、为什么多塔定义中总是提示“第一层第82节点未进行多塔定义”，且查不到此节点？
答：经查这些节点在pm模型中查不到，因为首层原模型大量柱子采用了“修改底标高”的命令，satwe数据整理时产生的节点，这些节点在多塔定义不到。所以有多塔时尽量不要大量修改柱子底标高。

5、PK中如何输入地震力？
答：在“补充数据”——“底框数据“中以节点的形式输入水平和竖向地震力。

6、SPASCAD中输入板荷载时，程序是否有考虑板自重这块，哪里有体现？
答：在“设计参数”——“高级”选项——“计算程序自动将楼板自重考虑到恒载工况”，勾选时程序自动考虑板自重。

7、SPASCAD中梁单元超限怎么办？
答：在“设计参数”——“高级”中可将“单层梁最大计算数量进行修改”，程序默认为0，即20000个单元，可适当的增加梁单元数量。

8、单层厂房中格构混凝土柱如何建模？
答; 在重型厂房STPJ模块中可以实现格构混凝土柱的建模。

9、PMCAD中梁截面类型多了以后截面就布置不上了，程序有什么限制吗？
答：目前PMACD中最多可以布置300种梁截面类型，尽量归并截面相近的梁种类
2013.3.22结构软件问题汇总

1、某工程特一级框支柱，构件信息中得到框支柱剪力值与手算符合组合得到的差距太大了？
答：对特一级框支柱转换层顶层截面的剪力值除组合出来的结果外，还需进行“强剪弱弯及特一级框支柱剪力值系数的放大：1.2*1.4*1.8=3.024的调整系数。

2、SATWE中剪力墙配筋结果有没有考虑平面外配筋？
答：普通剪力墙配筋结果没有考虑平面外的配筋，当为短肢剪力墙（高厚比小于4）时会考虑平面外的配筋。

3、SATWE中什么时候需要考虑顺风向风振呢？
答：可参考荷载规范中8.5.1条文说明，建筑高度超过150m或高宽比大于5的高层建筑可出现较为明显的恒风向风振效应。

4、有一定夹角的筏板基础，如何让其配筋正确考虑?
答：可以在桩筏有限元——“模型参数“中调整”整体平面转动角度“或者在”筏板布置“中对”X向弯矩及X向配筋值与整体坐标X轴角度“赋予角度，注意前者会将结构基础的整体坐标进行旋转。

5、部分框支剪力墙结构中的框支柱调整系数如何查看？
答：在WWNL文件中，可以查看该层C_KZZX, C_KZZY系数，即X,Y方向的框支柱调整系数。

6、柱子箍筋是否X和Y方向都要满足GAsv? 还是总和加起来满足就可以?
答：Asv是两个方向的大值。

7、请问一下 底下室顶板指定为嵌固端后 顶板梁配筋及柱配筋结果是否是按规范要求调整后的结果？
答：嵌固端和地下室：梁弯矩放大1.3倍，再按放大后的弯矩配筋，柱子配筋放大1.1倍。

8、Satwe计算时提示层内墙柱总数为0的提示？
答：由于在该层类没有竖构件墙和柱，只有斜梁。出现该提示，点击“是”就可以进一步计算。
