联想昭阳E390笔记本拆机换A壳图
自己的联想昭阳E390笔记本也用了几年了，右边屏轴处的断裂，发现是A壳、屏轴、支架需要更换，在网上搜索后发现这款联想笔记本出现这种问题的几率很高呀，要去售后维修代价巨大，就想到了万能的某宝，找到了需要的配件。
没有找到的拆机图，在卖家的帮助和自己的分析下，顺利完成了换A壳、屏轴、支架的工作，分享一下！
1、拆B壳，拆下螺丝外边的装饰帽，拆下螺丝，后就可以分开AB壳了，拆的时候可以看着自己新买的A壳，基本程序是从上面两个顶角向中间和下面分离卡扣，可以找一个塑料片状工具帮忙，我是用的小的平口的螺丝刀慢慢撬开的，最后是B壳下边缘的卡扣，分开AB壳后，就可以取下B壳放到一边。

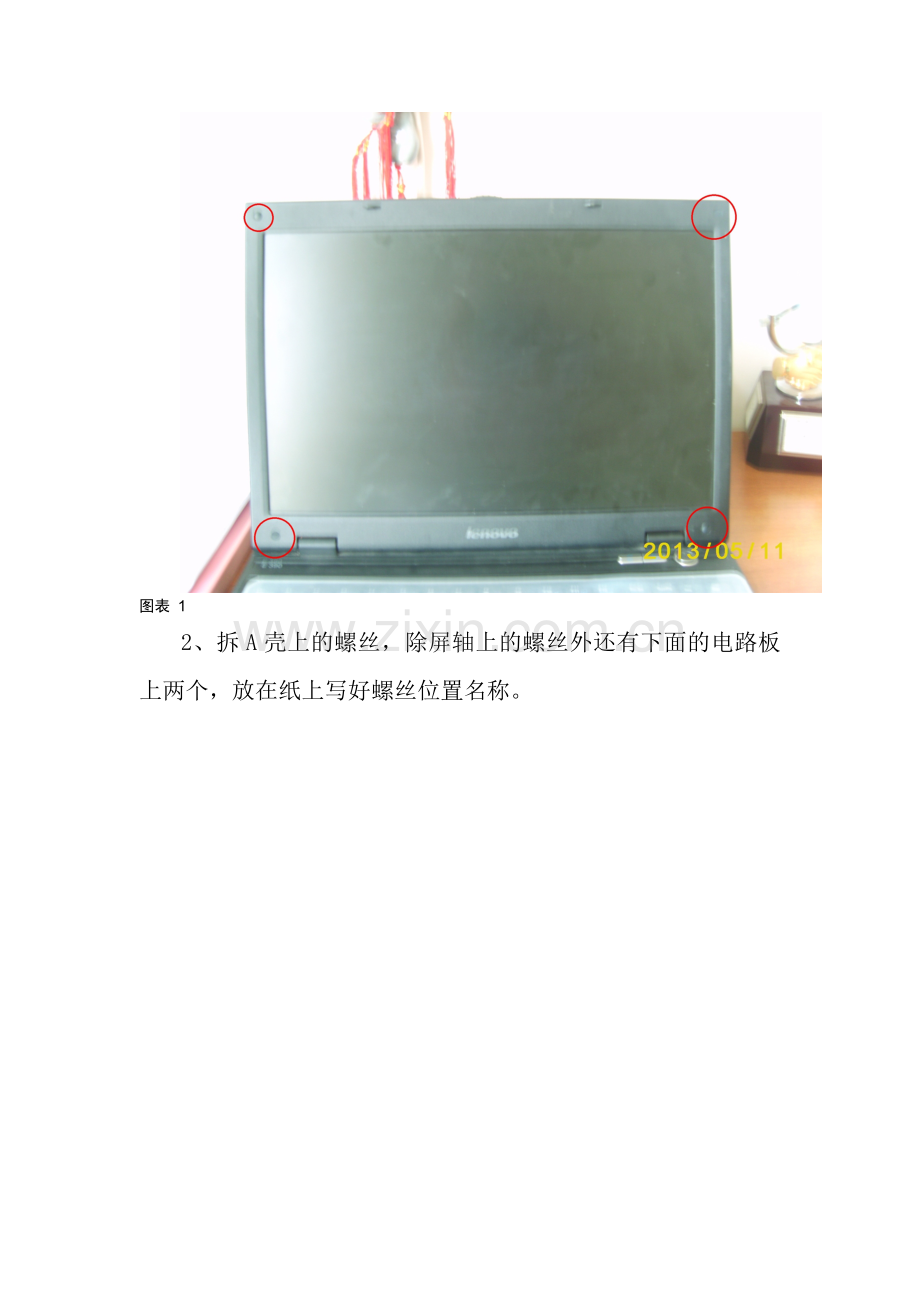

如图为四个塑料装饰帽，下面有螺丝，拆下来放在纸上，最好是写上是什么位置的螺丝，免得最后分不清楚，切记不要丢失了。

图表 1
2、拆A壳上的螺丝，除屏轴上的螺丝外还有下面的电路板上两个，放在纸上写好螺丝位置名称。

图表 2

因为我的右边屏轴连接看已经断裂，只是拆下左边屏轴的液晶屏支架连接的螺丝。

图表 3
3、取下A壳放好液晶屏，螺丝拆完后可以把液晶平放在键盘上了。所有的连接线都不用拆下，放好就是了。
4、换支架。每个支架的屏幕的边缘各有两个螺丝，拆下后可以更换支架，很简单的。直接拆下换好新的支架。
5、拆A壳上的线，A壳两边都有一组线，慢慢从卡位上取下，放在屏幕两边，最后换好后再原样放回，可惜不知道是做什么用的线。
6、取下锡铂纸，A壳上有锡铂纸需要取下，这个粘的很紧，从一边慢拉就可以取下，不要着急，可以完整的取下的。取下后就重新贴到新A壳上。注意贴端正了。
7、换A壳上屏幕固定弹簧锁，A壳上有固定屏幕的机身的弹簧锁，从旧A壳上小心取下，重新安装到新A壳上，小心别让上面的弹簧飞了。

图表 4
8、换屏轴，这时要拆下开机条，就是开关上的那会上长形块，可以直接从两边撬起来的。打开后，可以看到屏轴的固定螺丝，拆下后更换成新屏轴。重新将开机条安装好。

图表 5
9、重新安装A壳和液晶屏幕在一起，过程和前面的拆的相反，小心的将A壳放回原位，然后再装回A壳上左右两边的线，卡到相应位置上，线末端连接的方块（不知道是什么东西）也用固定好位置，上好螺丝。

图表 6
这时应该有6个螺丝需要上好，两个屏轴上左右两个螺丝（中间的螺丝孔是B壳用的），电路板上的两个螺丝。见图表2中。

图表 7
10、加电试机，开机正常，这时只剩下B壳没有安装了。
11、安装B壳，将AB壳连接在一起，卡到位，最后上好四个螺丝，盖好装饰帽。
12、安装联想LOGO，因为新A壳上没有联想LOGO，需要拆下旧A壳上的，也很简单的，找个顺手工具很快就可完成！
