钻孔方位的确定方法

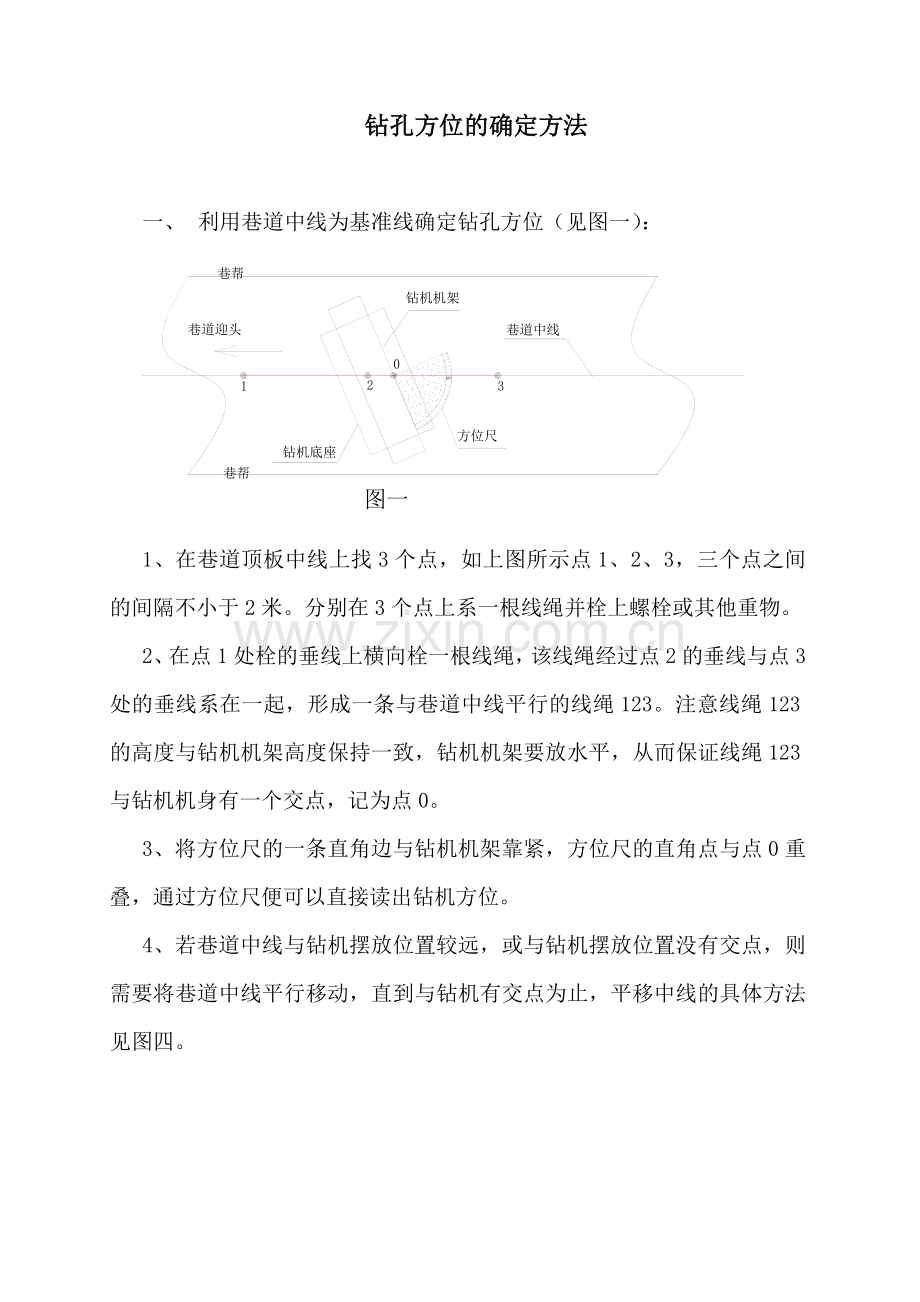

一、 利用巷道中线为基准线确定钻孔方位（见图一）：

1、在巷道顶板中线上找3个点，如上图所示点1、2、3，三个点之间的间隔不小于2米。分别在3个点上系一根线绳并栓上螺栓或其他重物。
2、在点1处栓的垂线上横向栓一根线绳，该线绳经过点2的垂线与点3处的垂线系在一起，形成一条与巷道中线平行的线绳123。注意线绳123的高度与钻机机架高度保持一致，钻机机架要放水平，从而保证线绳123与钻机机身有一个交点，记为点0。
3、将方位尺的一条直角边与钻机机架靠紧，方位尺的直角点与点0重叠，通过方位尺便可以直接读出钻机方位。
4、若巷道中线与钻机摆放位置较远，或与钻机摆放位置没有交点，则需要将巷道中线平行移动，直到与钻机有交点为止，平移中线的具体方法见图四。

二、利用与巷道中线垂直的线做为方位基准线确定钻孔方位（见图二）：

1、该方位基准线可以联系矿方地质测量部门确定。若现场没有该方位基准线，则可以通过巷道中线引一条与巷道中线垂直的线作为方位基准线，具体方法见图五。
2、该线确定后，按照上图二所示的示意图来确定钻机方位，具体步骤与第一种方法介绍的步骤类似。

三、钻孔方位与方位基准线平行时的确定钻孔方位的方法（见图三）：
1、在方位基准线123上随意取两点a、b。量取两点之间的间距。ab两点之间距离假设取1米。
2、在钻机机身上取两点c、d，保证直线cd与直线ab长度相等。即cd两点之间距离也取1米。
3、利用皮尺测量a点与c点的长度，b点与d点的长度，若两个长度相等，则说明钻机方位与方位基准线方向平行。否则，则需调整钻机方位，直到两个长度（即直线ac与直线bd）相等为止。

四、平移中线的方法（见图四）：

1、首先吊挂好巷道中线，在巷道中线上随意取两点a、b。量取两点之间的间距。ab两点之间距离假设取2米。
2、在钻场巷帮上随意取一点c，在c点上栓一根线绳，将该线绳系在钻场的另一帮，该点记为点d，在cd上取一点e，ce的长度与直线ab的长度一致，也为2米。
3、利用皮尺测量b点与c点的长度，a点与e点的长度，若两个长度相等，则说明该线绳与巷道中线平行。否则，则调整d点的位置，直到直到两个长度（即直线bc与直线ae）相等为止。
4、该方法有一定的误差，能联系矿方地质测量部门确定的尽量联系矿方地质部门确定。

五、与巷道中线垂直的方位基准线确定方法（见图五）：

1、首先吊挂好巷道中线，在钻场里帮上随意选择一点d，在d点上栓一根线绳，将该线绳的另一端栓在巷道的另一帮的e点。
2、确保线绳de与巷道中线abc相交，利用方位尺测量线绳de与中线abc的夹角是否为90°，若不是90°，则需调整e点的位置，直到两条线的夹角为90°为止。
3、该方法有一定的误差，能联系矿方地质测量部门确定的尽量联系矿方地质部门确定。
