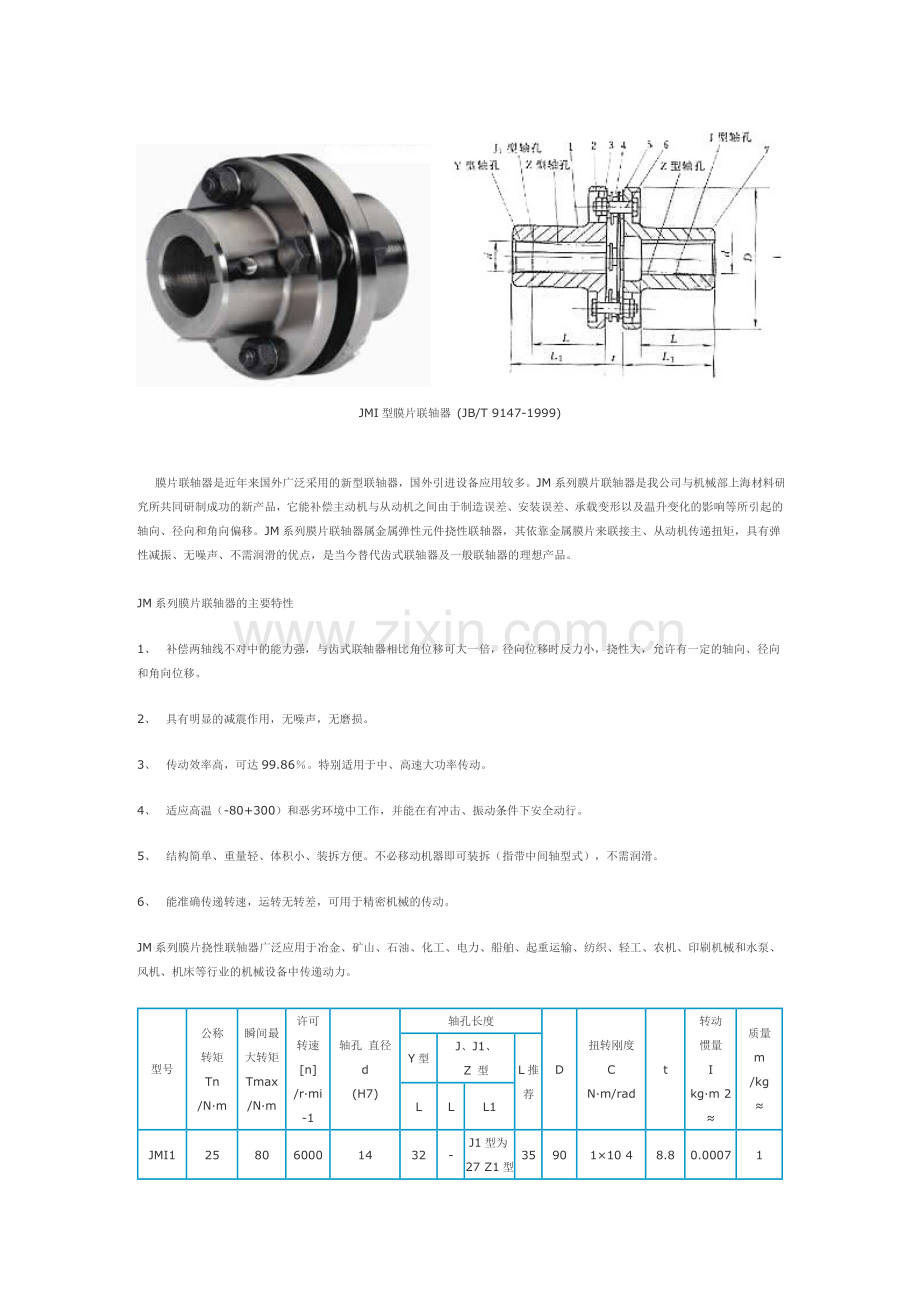

JMI型膜片联轴器 (JB/T 9147-1999)

    膜片联轴器是近年来国外广泛采用的新型联轴器，国外引进设备应用较多。JM系列膜片联轴器是我公司与机械部上海材料研究所共同研制成功的新产品，它能补偿主动机与从动机之间由于制造误差、安装误差、承载变形以及温升变化的影响等所引起的轴向、径向和角向偏移。JM系列膜片联轴器属金属弹性元件挠性联轴器，其依靠金属膜片来联接主、从动机传递扭矩，具有弹性减振、无噪声、不需润滑的优点，是当今替代齿式联轴器及一般联轴器的理想产品。

JM系列膜片联轴器的主要特性
1、  补偿两轴线不对中的能力强，与齿式联轴器相比角位移可大一倍，径向位移时反力小，挠性大，允许有一定的轴向、径向和角向位移。
2、  具有明显的减震作用，无噪声，无磨损。
3、  传动效率高，可达99.86％。特别适用于中、高速大功率传动。
4、  适应高温（-80+300）和恶劣环境中工作，并能在有冲击、振动条件下安全动行。
5、  结构简单、重量轻、体积小、装拆方便。不必移动机器即可装拆（指带中间轴型式），不需润滑。
6、  能准确传递转速，运转无转差，可用于精密机械的传动。
JM系列膜片挠性联轴器广泛应用于冶金、矿山、石油、化工、电力、船舶、起重运输、纺织、轻工、农机、印刷机械和水泵、风机、机床等行业的机械设备中传递动力。

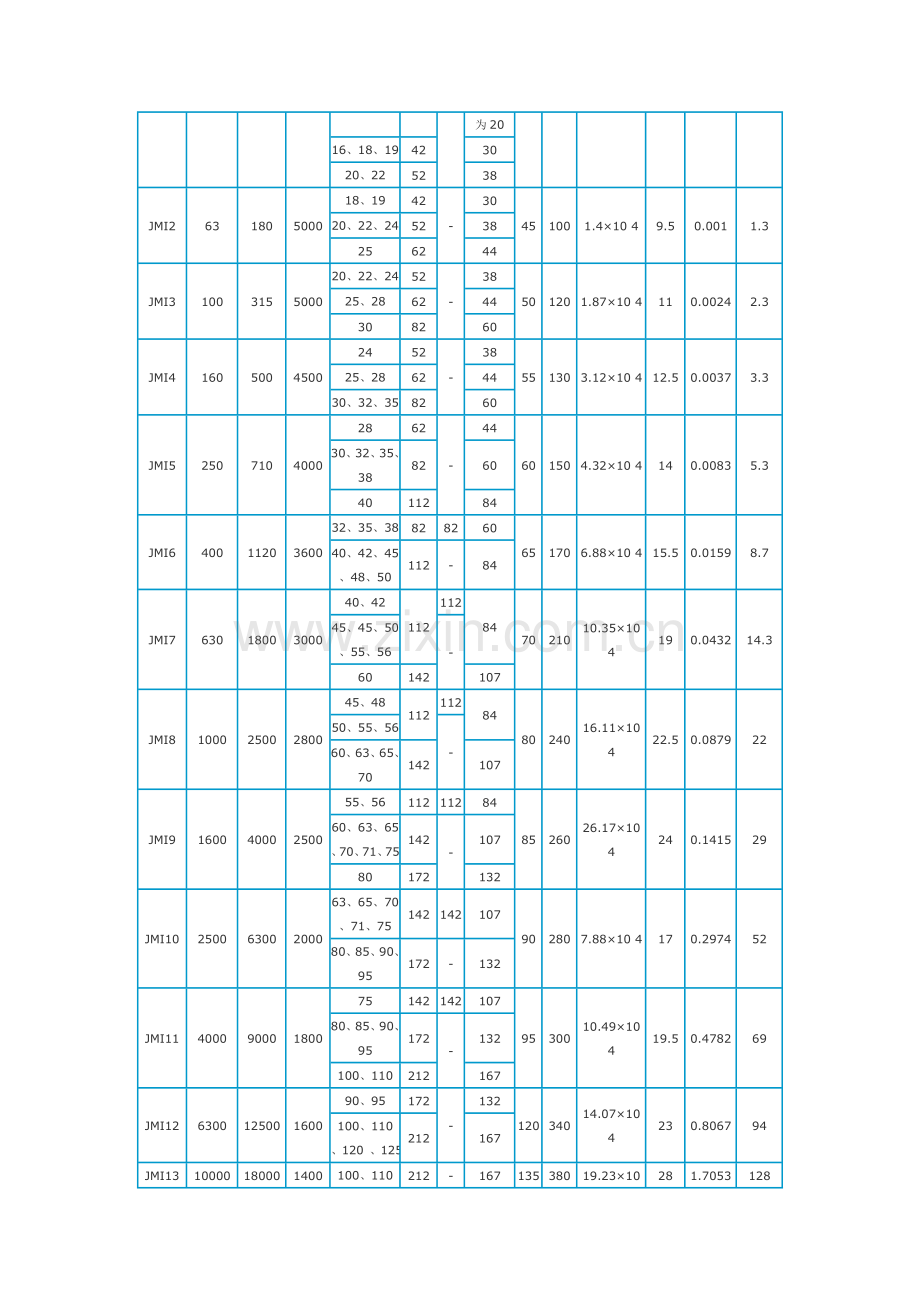

型号
公称
转矩
Tn
/N·m
瞬间最
大转矩
Tmax
/N·m
许可
转速
[n]
/r·mi -1
轴孔 直径
d
(H7)
轴孔长度
D
扭转刚度
C
N·m/rad
t
转动
惯量
I
kg·m 2
≈
质量
m
/kg
≈
Y型
J、J1、
Z 型
L推荐
L
L
L1
JMI1
25
80
6000
14
32
-
J1型为27 Z1型为20
35
90
1×10 4
8.8
0.0007
1
16、18、19
42
30
20、22
52
38
JMI2
63
180
5000
18、19
42
-
30
45
100
1.4×10 4
9.5
0.001
1.3
20、22、24
52
38
25
62
44
JMI3
100
315
5000
20、22、24
52
-
38
50
120
1.87×10 4
11
0.0024
2.3
25、28
62
44
30
82
60
JMI4
160
500
4500
24
52
-
38
55
130
3.12×10 4
12.5
0.0037
3.3
25、28
62
44
30、32、35
82
60
JMI5
250
710
4000
28
62
-
44
60
150
4.32×10 4
14
0.0083
5.3
30、32、35、38
82
60
40
112
84
JMI6
400
1120
3600
32、35、38
82
82
60
65
170
6.88×10 4
15.5
0.0159
8.7
40、42、45
、48、50
112
-
84
JMI7
630
1800
3000
40、42
112
112
84
70
210
10.35×10 4
19
0.0432
14.3
45、45、50
、55、56
-
60
142
107
JMI8
1000
2500
2800
45、48
112
112
84
80
240
16.11×10 4
22.5
0.0879
22
50、55、56
-
60、63、65、70
142
107
JMI9
1600
4000
2500
55、56
112
112
84
85
260
26.17×10 4
24
0.1415
29
60、63、65
、70、71、75
142
-
107
80
172
132
JMI10
2500
6300
2000
63、65、70
、71、75
142
142
107
90
280
7.88×10 4
17
0.2974
52
80、85、90、95
172
-
132
JMI11
4000
9000
1800
75
142
142
107
95
300
10.49×10 4
19.5
0.4782
69
80、85、90、95
172
-
132
100、110
212
167
JMI12
6300
12500
1600
90、95
172
-
132
120
340
14.07×10 4
23
0.8067
94
100、110
、120 、125
212
167
JMI13
10000
18000
1400
100、110
、120、125
212
-
167
135
380
19.23×10 4
28
1.7053
128
130、140
252
202
JMI14
16000
28000
1200
120、125
212
-
167
150
420
30.01×10 4
31
2.6832
184
130、140、150
252
202
160
302
242
JMI15
25000
40000
1120
140、150
252
-
202
180
480
47.46×10 4
37.5
4.8015
263
160、170、180
302
242
JMI16
40000
56000
1000
160、170、180
302
-
242
200
560
68.09×10 4
41
9.4118
384
190、200
352
282
JMI17
63000
80000
900
190、200、220
352
-
282
220
630
101.3×10 4
47
18.3753
561
240
410
330
JMI18
100000
125000
800
220
352
-
282
250
710
161.4×10 4
54.5
28.2033
723
240、250、260
410
330
JMI19
160000
200000
700
250、260
410
-
330
280
800
79.3×10 4
48
66.5813
1267
