ETD39高频变压器

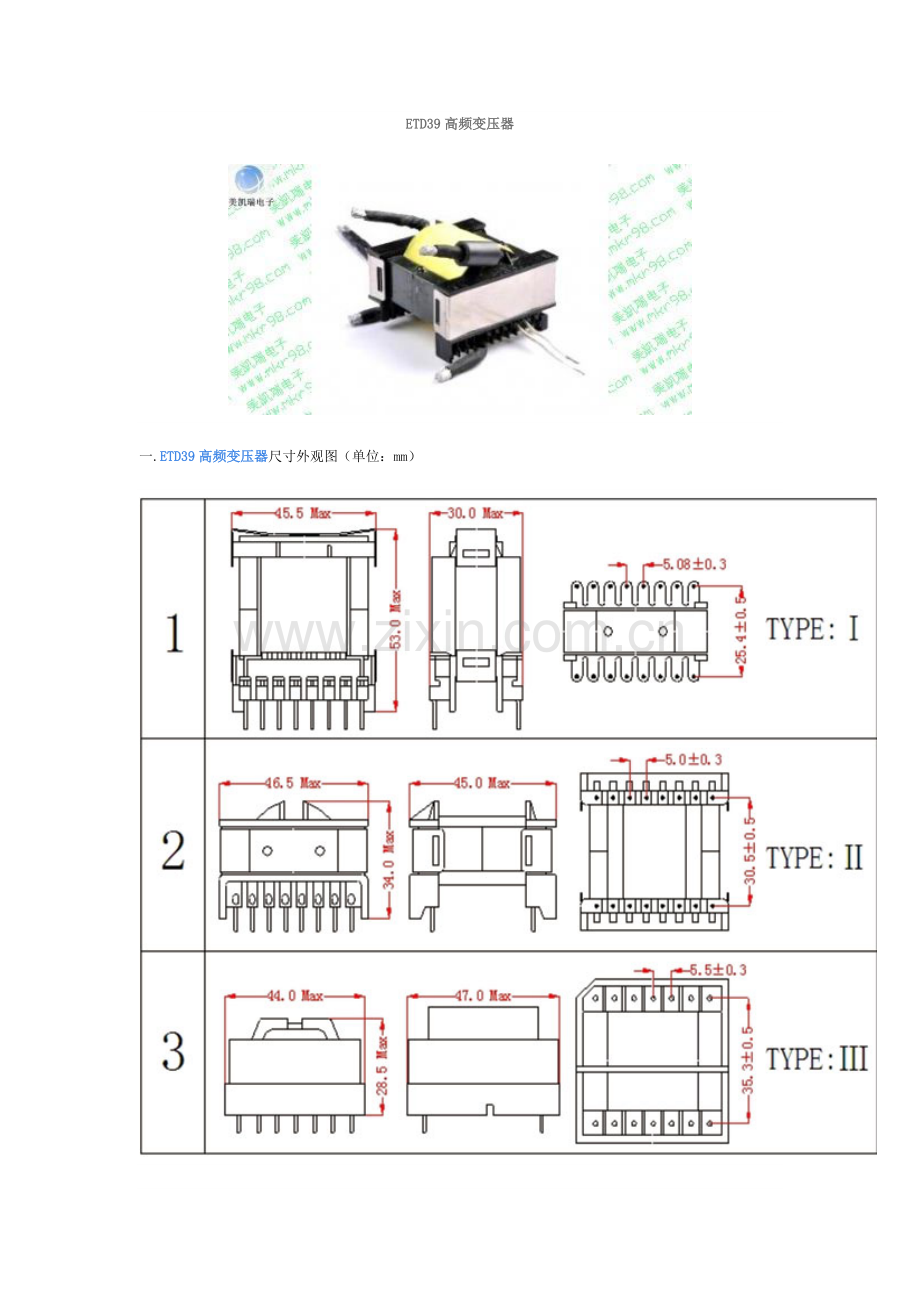

一.ETD39高频变压器尺寸外观图（单位：mm）

品名
式别
骨架样式
长
宽
高
1边PIN（PIN距）
2边PIN（PIN距）
排距
PIN径
ETD39-01
立式
Ⅰ
45.5
30.0
53.0
8
5.08
8
5.08
25.4
Φ1.0
ETD39-02
卧式
II
46.5
45.0
34.0
8
5.0
8
5.0
30.5
Φ1.0
ETD39-03
卧式
III
44.0
47.0
28.0
7
5.0
7
5.0
35.3
Φ1.0

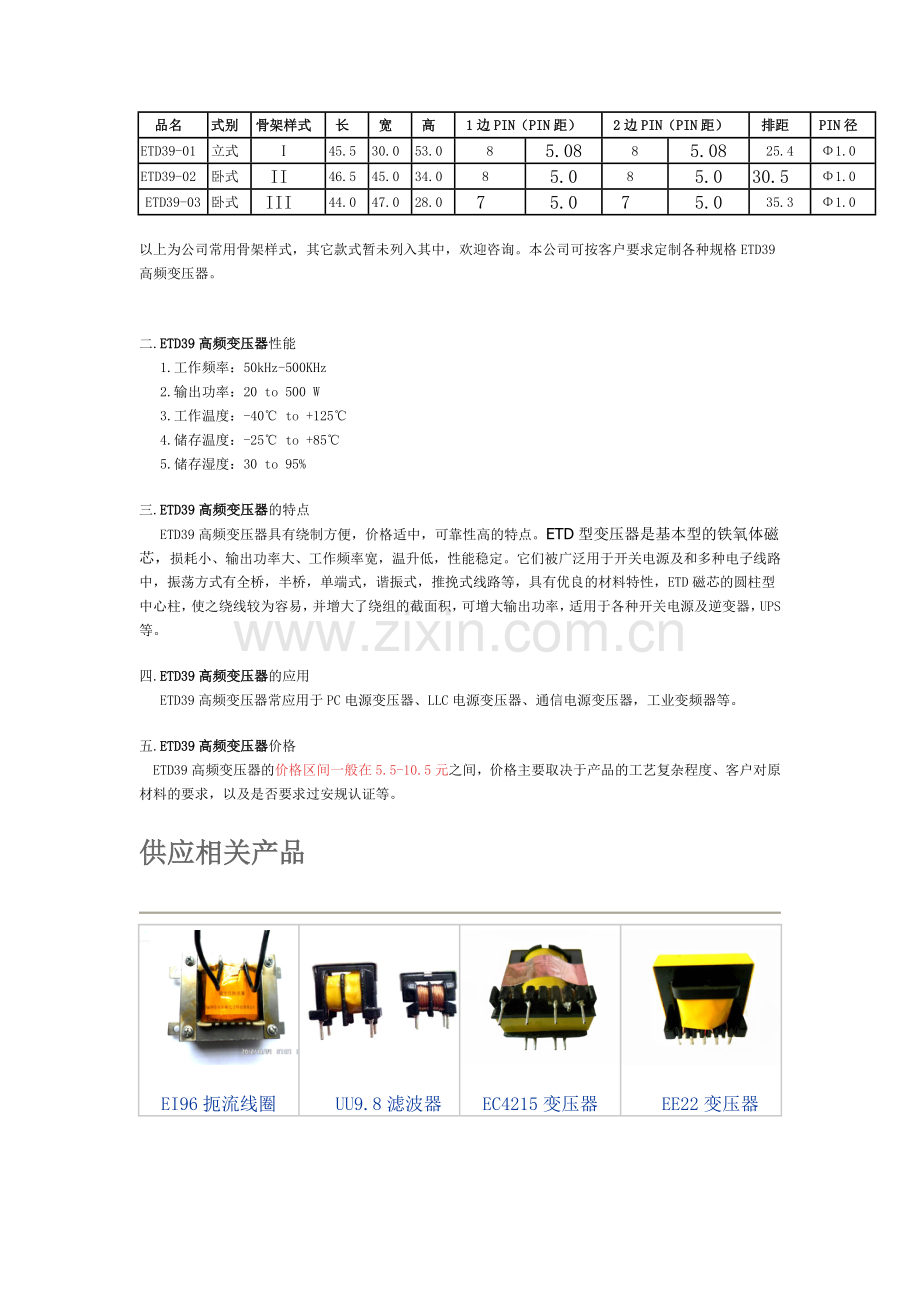

以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格ETD39高频变压器。

二.ETD39高频变压器性能
  1.工作频率：50kHz-500KHz
  2.输出功率：20 to 500 W
  3.工作温度：-40℃ to +125℃
  4.储存温度：-25℃ to +85℃
  5.储存湿度：30 to 95%
三.ETD39高频变压器的特点
  ETD39高频变压器具有绕制方便，价格适中，可靠性高的特点。ETD型变压器是基本型的铁氧体磁芯，损耗小、输出功率大、工作频率宽，温升低，性能稳定。它们被广泛用于开关电源及和多种电子线路中，振荡方式有全桥，半桥，单端式，谐振式，推挽式线路等，具有优良的材料特性，ETD磁芯的圆柱型中心柱，使之绕线较为容易，并增大了绕组的截面积，可增大输出功率，适用于各种开关电源及逆变器，UPS等。
四.ETD39高频变压器的应用
  ETD39高频变压器常应用于PC电源变压器、LLC电源变压器、通信电源变压器，工业变频器等。
五.ETD39高频变压器价格
  ETD39高频变压器的价格区间一般在5.5-10.5元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
