钢筋搭接焊技术交底.doc

钢筋搭接焊 分项工程质量技术交底卡

GD2301003
总承包施工单位
广东一新长城建筑集团有限公司
单位（子单位）工程名称
东莞市南城初级中学工程
分部工程
地基与基础工程
交底部位
桩基础
日期
年 月 日
交底内容：
一、施工准备
（一）、作业条件
1、焊工必须持证上岗。
2、作业现场要有安全防护、防火、通风措施，防止发生触电、火灾、中毒及烧伤等事故。
3、正式焊接前，各个电焊工应对其在工程中准备进行电弧焊的主要规格的钢筋各焊3个模拟试件，做拉伸试验，经试验合格后，方可参加施工作业。
（二）材料要求
1、钢筋：钢筋的级别、规格必须符合设计要求，有产品合格证、出厂检测报告和进场复验报告。钢筋表面应清洁无裂纹、老锈和油污。
2、钢材：预埋件用的钢板不得有裂纹锈蚀、变形。
钢筋级别
搭接焊、帮条焊
坡口焊
Ⅰ
E4303
E4303
Ⅱ
E4303
E5303
Ⅲ
E5003
E5503

3、焊条：焊条的牌号应符合设计要求。如设计无规定时，应符合下表的要求：

钢筋搭接焊 分项工程质量技术交底卡

GD2301003
总承包施工单位
广东一新长城建筑集团有限公司
单位（子单位）工程名称

分部工程
地基与基础工程
交底部位
桩基础
日期
年 月 日

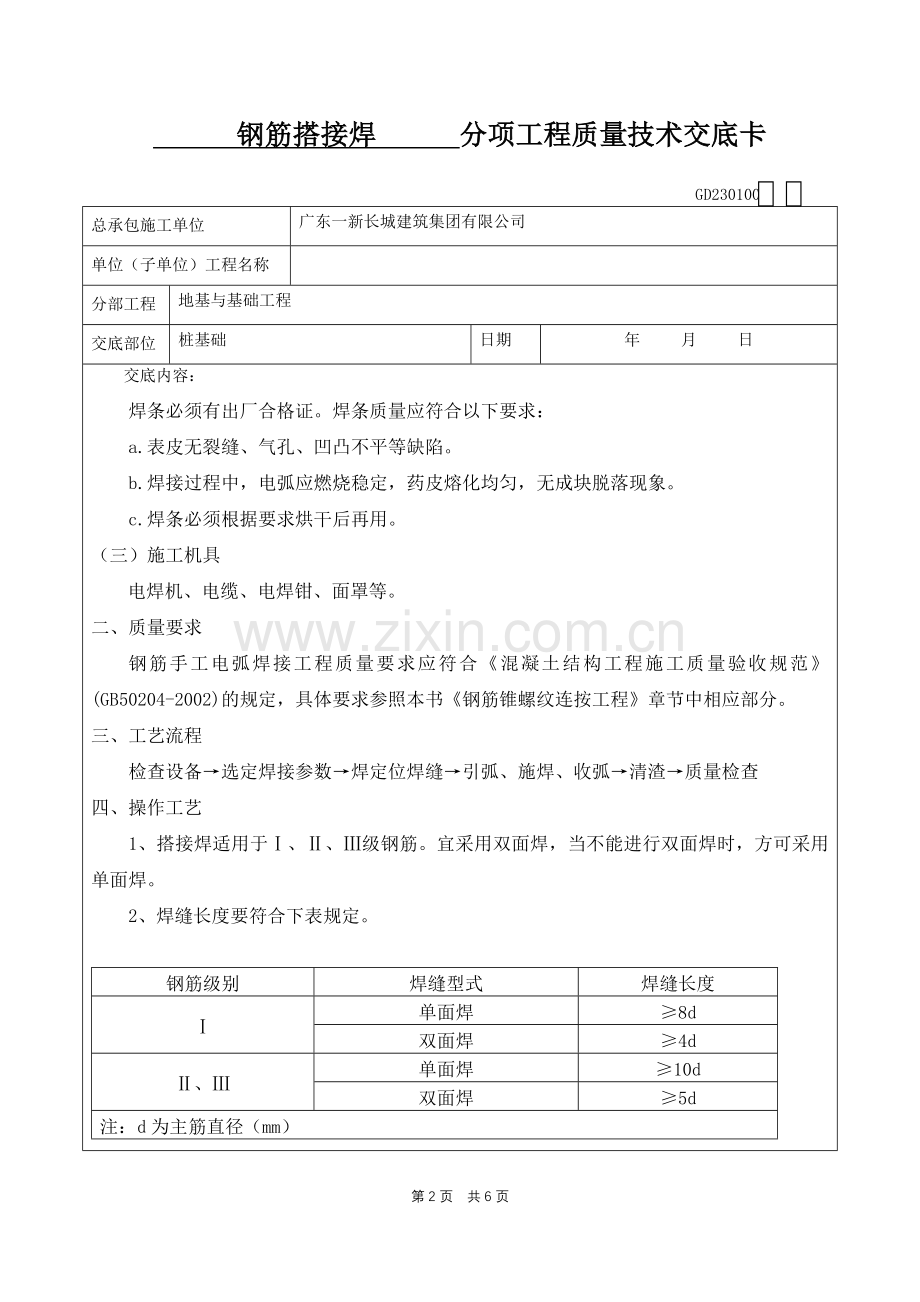

交底内容：
焊条必须有出厂合格证。焊条质量应符合以下要求：
a.表皮无裂缝、气孔、凹凸不平等缺陷。
b.焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。
c.焊条必须根据要求烘干后再用。
（三）施工机具
电焊机、电缆、电焊钳、面罩等。
二、质量要求
钢筋手工电弧焊接工程质量要求应符合《混凝土结构工程施工质量验收规范》(GB50204-2002)的规定，具体要求参照本书《钢筋锥螺纹连按工程》章节中相应部分。
三、工艺流程
检查设备→选定焊接参数→焊定位焊缝→引弧、施焊、收弧→清渣→质量检查
四、操作工艺
1、搭接焊适用于Ⅰ、Ⅱ、Ⅲ级钢筋。宜采用双面焊，当不能进行双面焊时，方可采用单面焊。
2、焊缝长度要符合下表规定。
钢筋级别
焊缝型式
焊缝长度
Ⅰ
单面焊
≥8d
双面焊
≥4d
Ⅱ、Ⅲ
单面焊
≥10d
双面焊
≥5d
注：d为主筋直径（mm）

钢筋搭接焊 分项工程质量技术交底卡

GD2301003
总承包施工单位
广东一新长城建筑集团有限公司
单位（子单位）工程名称
东莞市南城初级中学工程
分部工程
地基与基础工程
交底部位
桩基础
日期
年 月 日
交底内容：
3、搭接焊的焊缝度厚不应小于0.3d，焊缝宽度ｂ不小于0.8d。
4、搭接焊时，钢筋应预弯，以保证两根钢筋的轴线在同一直线上。弯折角度控制：单面焊l:10，双面焊1:5。
5、搭接焊时，先在离端部20mm以上部位焊接两个定位焊缝。
6、搭接焊时，引弧应在搭接钢筋形成焊缝的一端开始，收弧应在搭接钢筋的端头上，弧坑应填满。第一层焊缝应有足够的熔深，主焊缝与定位焊缝应熔合良好，不得烧伤主筋。
五、应注意的质量问题
1、应根据钢筋的级别、直径、接头型式，选择焊条、焊接工艺。焊接参数应采用班前焊确定的参数。
2、焊接地线与钢筋应接触紧密，休息期间要断开电源，以避免焊条接触钢筋发生电弧，烧伤钢筋。
3、焊接过程中应及时清渣，弧坑应填满。

专业技术负责人： 交底人： 接受人：
第3页 共6页
