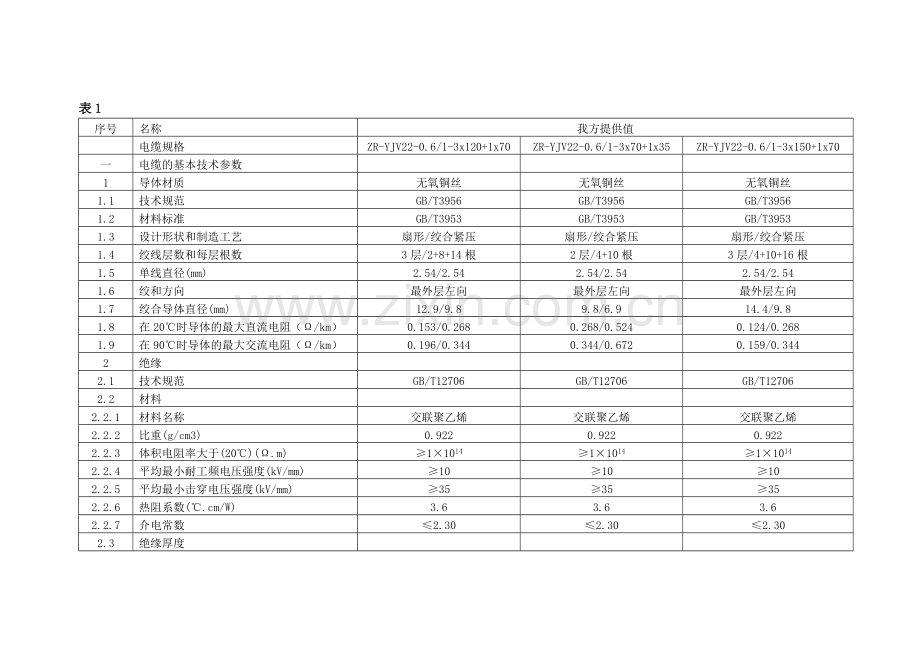

电缆技术参数.doc

表1
序号
名称
我方提供值

电缆规格
ZR-YJV22-0.6/1-3x120+1x70
ZR-YJV22-0.6/1-3x70+1x35
ZR-YJV22-0.6/1-3x150+1x70
一
电缆的基本技术参数

1
导体材质
无氧铜丝
无氧铜丝
无氧铜丝
1.1
技术规范
GB/T3956
GB/T3956
GB/T3956
1.2
材料标准
GB/T3953
GB/T3953
GB/T3953
1.3
设计形状和制造工艺
扇形/绞合紧压
扇形/绞合紧压
扇形/绞合紧压
1.4
绞线层数和每层根数
3层/2+8+14根
2层/4+10根
3层/4+10+16根
1.5
单线直径(mm)
2.54/2.54
2.54/2.54
2.54/2.54
1.6
绞和方向
最外层左向
最外层左向
最外层左向
1.7
绞合导体直径(mm)
12.9/9.8
9.8/6.9
14.4/9.8
1.8
在20℃时导体的最大直流电阻（Ω/km）
0.153/0.268
0.268/0.524
0.124/0.268
1.9
在90℃时导体的最大交流电阻（Ω/km）
0.196/0.344
0.344/0.672
0.159/0.344
2
绝缘

2.1
技术规范
GB/T12706
GB/T12706
GB/T12706
2.2
材料

2.2.1
材料名称
交联聚乙烯
交联聚乙烯
交联聚乙烯
2.2.2
比重(g/cm3)
0.922
0.922
0.922
2.2.3
体积电阻率大于(20℃)(Ω.m)
≥1×1014
≥1×1014
≥1×1014
2.2.4
平均最小耐工频电压强度(kV/mm)
≥10
≥10
≥10
2.2.5
平均最小击穿电压强度(kV/mm)
≥35
≥35
≥35
2.2.6
热阻系数(℃.cm/W)
3.6
3.6
3.6
2.2.7
介电常数
≤2.30
≤2.30
≤2.30
2.3
绝缘厚度

2.3.1
AC电压下计算结果(mm)

2.3.2
冲击电压下计算结果（mm）

2.4
确定绝缘厚度（mm）
1.2/1.1
1.1/0.9
1.4/1.1
2.5
设计绝缘厚度（mm）
1.2/1.1
1.1/0.9
1.4/1.1
2.6
绝缘外径（mm）
15.3/12.0
12.0/8.7
17.2/12.0
3
非金属护套

3.1
技术规范
GB/T12706
GB/T12706
GB/T12706
3.2
材料
聚氯乙烯
聚氯乙烯
聚氯乙烯
3.3
厚度

3.3.1
标称厚度（mm）
2.3
2.0
2.5
3.3.2
任一点的最小厚度（mm）
1.86
1.60
2.03
3.4
外径（mm）
41.0
31.6
45.1
3.5
阻燃性
符合标准要求
3.6
防水性
1小时不滴水
3.7
防腐性
耐碱性＞9、耐酸性＜6
3.8
防油性
ASTM2号油24小时变化率＜20%
3.9
石墨涂层附着性
耐擦
二
技术参数

1
电缆导体的芯数
3+1
3+1
3+1
2
电缆导体的截面积(mm2)
120/70
70/35
150/70
3
电缆总外径(mm)
41.0
31.6
45.1
4
电缆重量(kg/km)
6187
3896
7323
5
标称电压(kV)
0.6/1
0.6/1
0.6/1
6
允许最高持续运行电压(kV)
1.2
1.2
1.2
7
耐冲击电压峰值(kV)
25
25
25
8
导体额定温度

8.1
正常运行时（℃）
90
90
90
8.2
短路时（℃）
250
250
250
9
容许最大电流

9.1
要求敷设条件下导体温度90℃时最大载流量(A)
206
148
236
9.2
导体初始温度90℃温升至导体温度250℃时允许载流量(kA)
2750
1970
3140
10
导体允许3秒的最大短路电流(kA)
7.07/5.34
5.34/3.82
7.86/5.34
11
电缆的设计使用年限(年)
30
30
30
12
允许的最大使用张力(kN)
30100
17150
36400
13
瞬时破坏张力(kN)
90300
51540
109200
14
允许最大侧压力(N/m)
3
3
3
15
最小允许弯曲半径

15.1
施工中最小允许弯曲半径(mm)
492
379
541
15.2
运行中最小允许弯曲半径(mm)
574
442
631
16
运行中最低允许温度（℃）
-40
-40
-40
17
敷设时最低允许温度（℃）
0
0
0
18
90℃时介质损耗角正切值最大
≤0.005
≤0.005
≤0.005
19
敷设允许最低温度（℃）
0
0
0
20
电缆使用环境温度范围（℃）
-40℃～+90℃
-40℃～+90℃
-40℃～+90℃
三
持续载流量(A)

1
环境温度25℃、空气中多层多根并行敷设
286
205
327
2
环境温度40℃、空气中多层多根并行敷设
248
177
283
续表
序号
名称
我方提供值

电缆规格
ZR-YJV-0.6/1-3x16+1x10
ZR-YJV-0.6/1-3x4
一
电缆的基本技术参数

1
导体材质
无氧铜丝
无氧铜丝
1.1
技术规范
GB/T3956
GB/T3956
1.2
材料标准
GB/T3953
GB/T3953
1.3
设计形状和制造工艺
圆形/绞合紧压
圆形/绞合紧压
1.4
绞线层数和每层根数
2层/1+6根
1
1.5
单线直径(mm)
1.70/1.35
2.25
1.6
绞和方向
最外层左向
/
1.7
绞合导体直径(mm)
4.8/3.8
2.25
1.8
在20℃时导体的最大直流电阻（Ω/km）
1.15/1.83
4.61
1.9
在90℃时导体的最大交流电阻（Ω/km）
1.47/2.35
5.91
2
绝缘

2.1
技术规范
GB/T12706
GB/T12706
2.2
材料

2.2.1
材料名称
交联聚乙烯
交联聚乙烯
2.2.2
比重(g/cm3)
0.922
0.922
2.2.3
体积电阻率大于(20℃)(Ω.m)
≥1×1014
≥1×1014
2.2.4
平均最小耐工频电压强度(kV/mm)
≥10
≥10
2.2.5
平均最小击穿电压强度(kV/mm)
≥35
≥35
2.2.6
热阻系数(℃.cm/W)
3.6
3.6
2.2.7
介电常数
≤2.30
≤2.30
2.3
绝缘厚度

2.3.1
AC电压下计算结果(mm)

2.3.2
冲击电压下计算结果（mm）

2.4
确定绝缘厚度（mm）
0.7/0.7
0.7
2.5
设计绝缘厚度（mm）
0.7/0.7
0.7
2.6
绝缘外径（mm）
6.2/5.2
3.7
3
非金属护套

3.1
技术规范

3.2
材料
聚氯乙烯
聚氯乙烯
3.3
厚度

3.3.1
标称厚度（mm）
1.8
1.8
3.3.2
任一点的最小厚度（mm）
1.43
1.43
3.4
外径（mm）
19.3
12.2
3.5
阻燃性
符合标准要求
3.6
防水性
1小时不滴水
3.7
防腐性
耐碱性＞9、耐酸性＜6
3.8
防油性
ASTM2号油24小时变化率＜20%
3.9
石墨涂层附着性
耐擦
二
技术参数

1
电缆导体的芯数
3+1
3
2
电缆导体的截面积(mm2)
16/10
4
3
电缆总外径(mm)
19.3
12.2
4
电缆重量(kg/km)
769
241
5
标称电压(kV)
0.6/1
0.6/1
6
允许最高持续运行电压(kV)
1.2
1.2
7
耐冲击电压峰值(kV)
25
25
8
导体额定温度

8.1
正常运行时（℃）
90
90
8.2
短路时（℃）
250
250
9
容许最大电流

9.1
要求敷设条件下导体温度90℃时最大载流量(A)
63
28
9.2
导体初始温度90℃温升至导体温度250℃时允许载流量(kA)
840
370
10
导体允许3秒的最大短路电流(kA)
2.58/2.04
1.29
11
电缆的设计使用年限(年)
30
30
12
允许的最大使用张力(kN)
4060
840
13
瞬时破坏张力(kN)
12180
2520
14
允许最大侧压力(N/m)
3
3
15
最小允许弯曲半径

15.1
施工中最小允许弯曲半径(mm)
290
183
15.2
运行中最小允许弯曲半径(mm)
347
220
16
运行中最低允许温度（℃）
-40
-40
17
敷设时最低允许温度（℃）
0
0
18
90℃时介质损耗角正切值最大
≤0.005
≤0.005
19
敷设允许最低温度（℃）
0
0
20
电缆使用环境温度范围（℃）
-40℃～+90℃
-40℃～+90℃
三
持续载流量(A)

1
环境温度25℃、空气中多层多根并行敷设
87
38
2
环境温度40℃、空气中多层多根并行敷设
76
33
