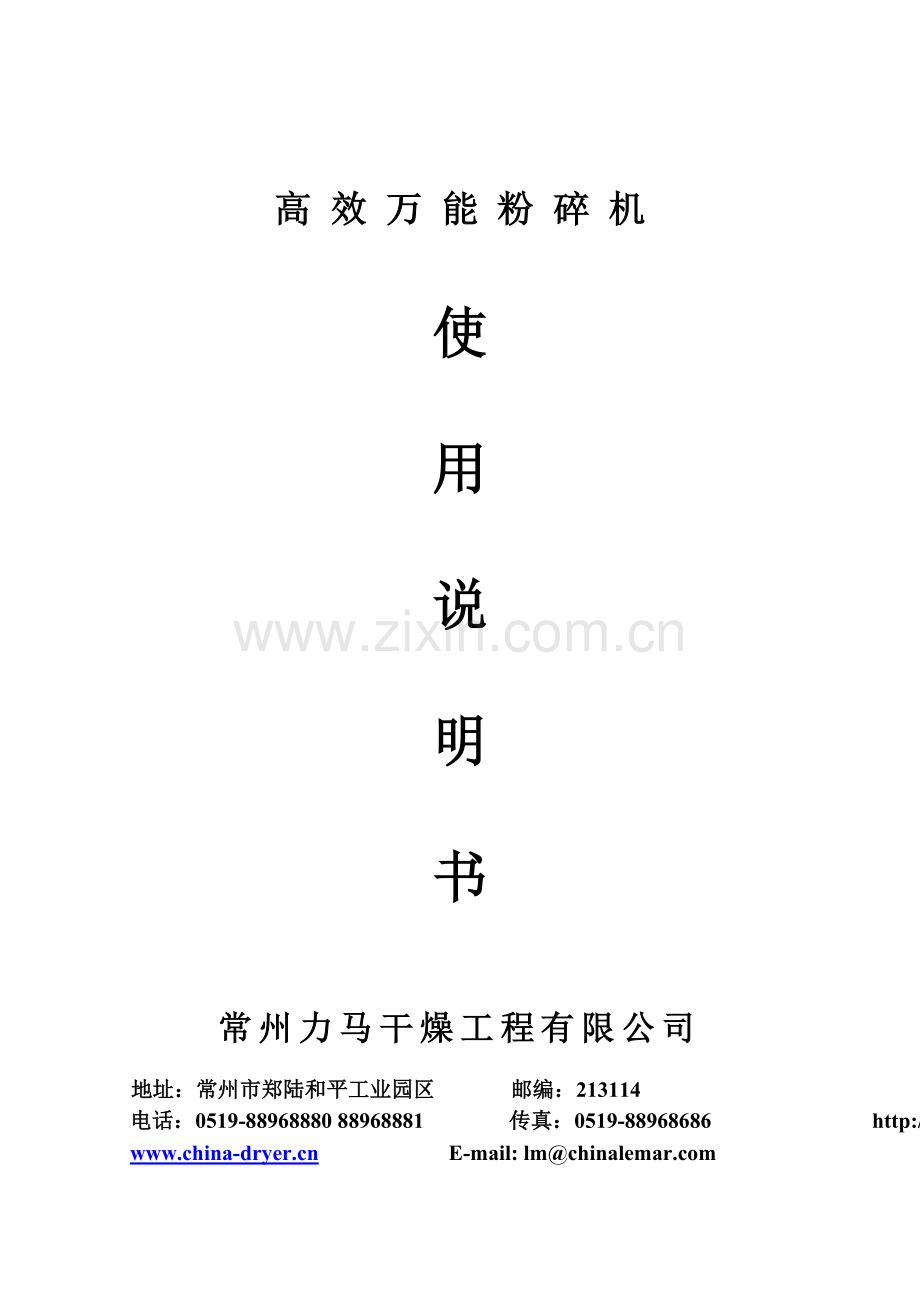

高 效 万 能 粉 碎 机

使

用

说

明

书

常州力马干燥工程有限公司
地址：常州市郑陆和平工业园区 邮编：213114
电话：[phone] 88968881 传真：[phone] http:// www.china- E-mail: lm@

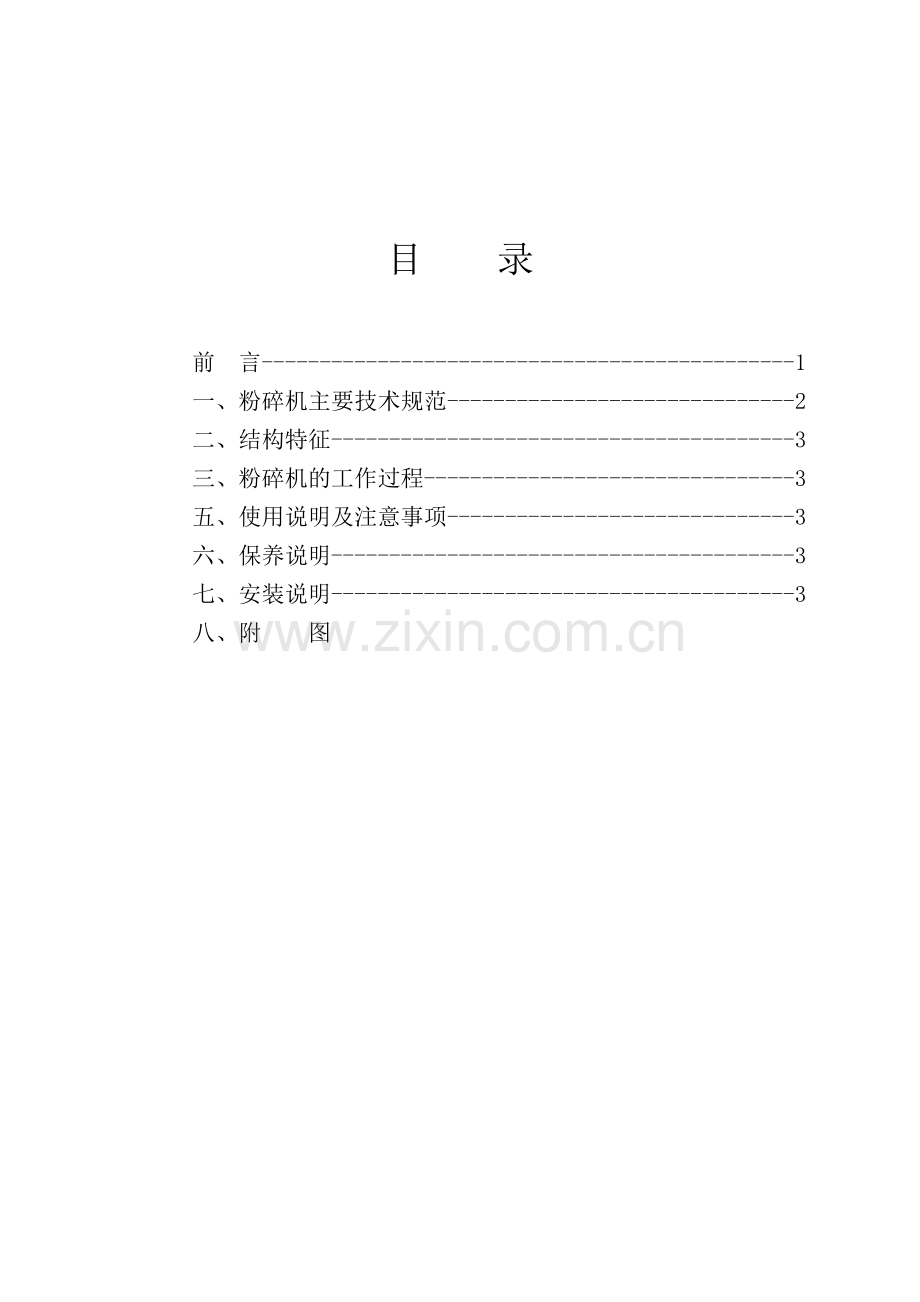

目 录

前 言----------------------------------------------1
一、粉碎机主要技术规范------------------------------2
二、结构特征----------------------------------------3
三、粉碎机的工作过程--------------------------------3
五、使用说明及注意事项------------------------------3
六、保养说明----------------------------------------3
七、安装说明----------------------------------------3
八、附 图

前 言

我厂生产的系列不锈钢旋转式高速万能粉碎，在制药工业中主要用于各种小块状、颗粒状物料的粉碎，使它们变成粉状物料。用户可根据自己的要求，在20目~120目范围内选择物料的组细度。由于采用了不锈钢材料，能够较好地保持物料的质量和清洁。
这套说明书，我们着重介绍了高速万能粉碎机的结构特征、主要技术范围、工作过程、使用说明、机件润滑、保养、安装等方面的内容，并配有简图，给用户提供必要的使用和维护知识，供用户在粉碎机使用过程中参考。

一、30B万能粉碎机主要技术参数
型 号：300型
主轴转速：3800 r/min
功 率：5.5KW
粉碎细度：20-120目
功 效：80-200kg/h
材 质：全不锈钢制造
工作温度：<55℃
工作噪音：<85分贝
主轴旋转方向：顺时针方向
出料型式：自吸式
外形尺寸：800MM×600MM×1380MM
二、结构特征
本系列高速不锈钢粉碎机均为整体式，结构坚固，运转平稳。全不锈钢粉碎机全部用lCr18Ni9Ti制成，内部不锈钢粉碎机除机壳为铸铁外，其余都用lCr18Ni9Ti制成，有良好的耐腐蚀性，能够保证粉碎物料的纯洁。
本系列粉碎机主要由底座、机壳、主轴、活动盘、固定盘、筛、料斗等几个主要部件组成，活动盘固定在主轴上，固定盘安装在前盖上，电机启动后，活动盘跟随主轴一起作高速旋转运动。
三、粉碎机的工作过程
本系列粉碎机上端上、下两个料斗，把物料加入上料斗，打开上料斗底部的挡板，则物料由下料斗流经固定盘中间孔，进入粉碎机腔内。由于活动盘与固定盘的高速相对运转，同时它们的齿圈分几层错开，使物料在它们相对运动中被粉碎。粉碎后的物料经过机筛过滤，细的穿过筛孔，由底座上的出口流出，粗一些的则留在机腔中被继续粉碎，如此循环，完成物料的粉碎加工。
四、使用说明及注意事项
粉碎机使用前应进行一次空运转试车，试车前应先检查机器全部连接件的坚固程度，油杯里的润滑油量和电器设备的完整性。然后闭合总开关，通入电源，进行空运转试车。
空运转试车后，可逐步开始由轻到重的负荷试验，使用中的负荷不要过大，一般以电动机的负荷来测定，用380伏电动机在粉碎时的重载电流以不超过额定电流为正常，如果超过负荷，应立即减少进料，进料量的大小由料斗下部的挡板的开口大小来控制。运转一段时间后，如未发现不正常响声和轴承挡发高热等不良形象，方可投入正常生产。
使用中如发现机器震动异常或发出不正常响声，应立即停车检查。
使用中如发现物料粉末中有粗粒，则可能是机筛的筛片损坏了应重新更换筛网片，更换时只要拧松手轮，打开前盖，然后取出机筛，松开螺钉更换新的筛片。

五、机件的润滑
本系列粉碎机的润滑，仅有主轴两端的轴承需加注润滑油。本机在两轴承的上方各设置了一只油杯供油，使用时应每天检查油杯内的油量，不足时应予补足。
六、保养说明
定期检查机件，每月进行1~2次，检查项目为轴承、密封圈、机筛、活动盘、固定盘等各活动部位是否转动灵活和它们的磨损情况，发现缺陷应及时修复使用。
电器零件应保持清洁、灵敏，发现故障应及时修复。
七、安装说明
本机为整台装箱，拆箱后搬至适当的地方，垫平后即可使用。如位置固定，可加装地脚螺钉。
电器接线时，应注意电机的旋转方向，保证主轴顺时针运转，为保证安全，必须安装有效地线。
