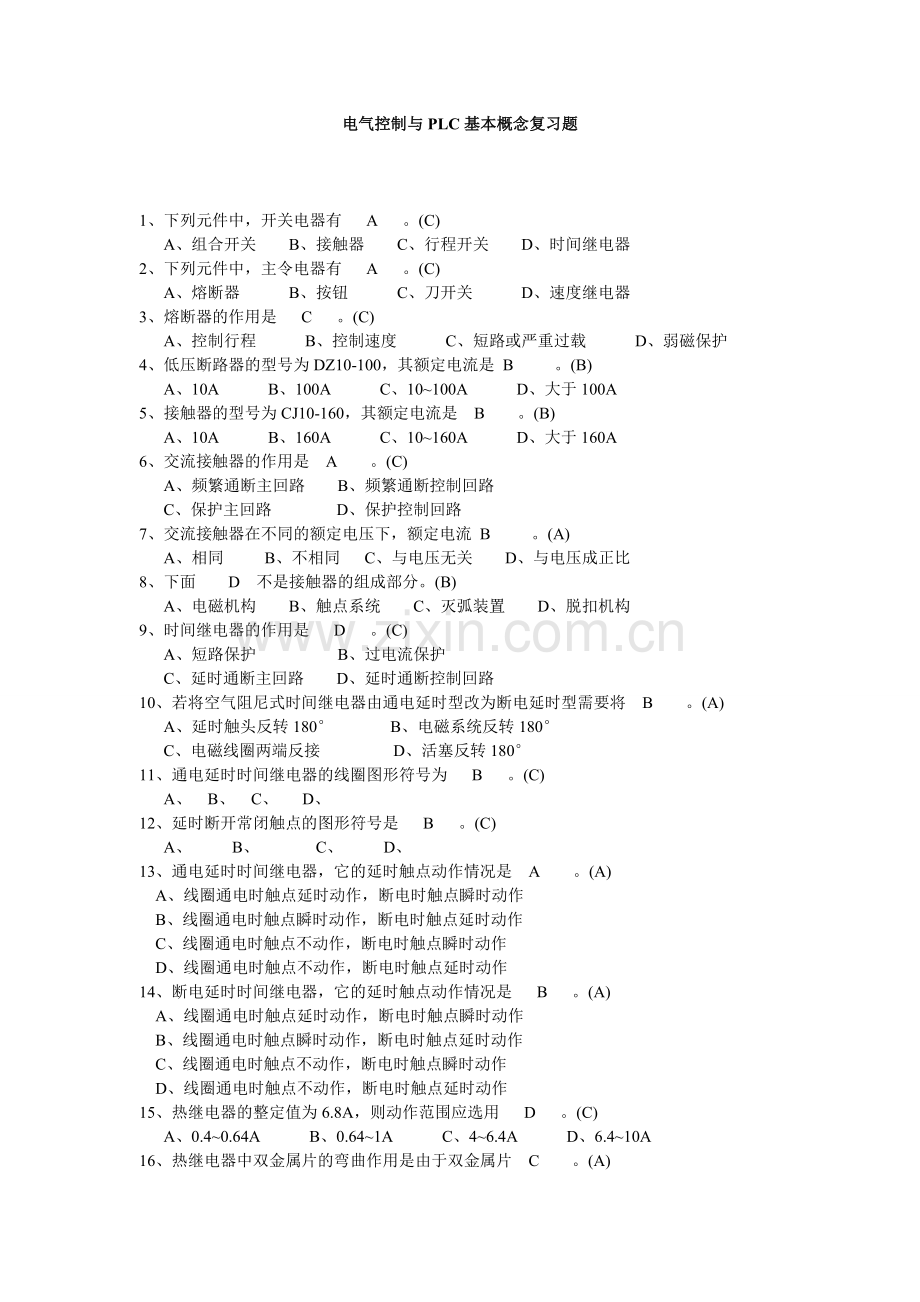

电气控制与PLC基本概念复习题

1、下列元件中，开关电器有 A 。(C)
A、组合开关 B、接触器 C、行程开关 D、时间继电器
2、下列元件中，主令电器有 A 。(C)
A、熔断器 B、按钮 C、刀开关 D、速度继电器
3、熔断器的作用是 C 。(C)
A、控制行程 B、控制速度 C、短路或严重过载 D、弱磁保护
4、低压断路器的型号为DZ10-100，其额定电流是 B 。(B)
A、10A B、100A C、10~100A D、大于100A
5、接触器的型号为CJ10-160，其额定电流是 B 。(B)
A、10A B、160A C、10~160A D、大于160A
6、交流接触器的作用是 A 。(C)
A、频繁通断主回路 B、频繁通断控制回路
C、保护主回路 D、保护控制回路
7、交流接触器在不同的额定电压下，额定电流 B 。(A)
A、相同 B、不相同 C、与电压无关 D、与电压成正比
8、下面 D 不是接触器的组成部分。(B)
A、电磁机构 B、触点系统 C、灭弧装置 D、脱扣机构
9、时间继电器的作用是 D 。(C)
A、短路保护 B、过电流保护
C、延时通断主回路 D、延时通断控制回路
10、若将空气阻尼式时间继电器由通电延时型改为断电延时型需要将 B 。(A)
A、延时触头反转180° B、电磁系统反转180°
C、电磁线圈两端反接 D、活塞反转180°
11、通电延时时间继电器的线圈图形符号为 B 。(C)
A、 B、 C、 D、
12、延时断开常闭触点的图形符号是 B 。(C)
A、 B、 C、 D、
13、通电延时时间继电器，它的延时触点动作情况是 A 。(A)
　A、线圈通电时触点延时动作，断电时触点瞬时动作
　B、线圈通电时触点瞬时动作，断电时触点延时动作
　C、线圈通电时触点不动作，断电时触点瞬时动作
　D、线圈通电时触点不动作，断电时触点延时动作
14、断电延时时间继电器，它的延时触点动作情况是 B 。(A)
　A、线圈通电时触点延时动作，断电时触点瞬时动作
　B、线圈通电时触点瞬时动作，断电时触点延时动作
　C、线圈通电时触点不动作，断电时触点瞬时动作
　D、线圈通电时触点不动作，断电时触点延时动作
15、热继电器的整定值为6.8A，则动作范围应选用 D 。(C)
A、0.4~0.64A B、0.64~1A C、4~6.4A D、6.4~10A
16、热继电器中双金属片的弯曲作用是由于双金属片 C 。(A)
A、温度效应不同 B、强度不同
C、膨胀系数不同 D、所受压力不同
17、黄绿相间的双色线，按电气规范只能用作 C 。(B)
A、火线 B、零线 C、接地线 D、网络线
18、在控制电路中，如果两个常开触点串联，则它们是 A 。(B)
A、与逻辑关系 B、或逻辑关系
　　C、非逻辑关系 D、与非逻辑关系
19、在机床电气控制电路中采用两地分别控制方式,其控制按钮连接的规律是 C 。(A)
A、全为串联 B、全为并联
C、起动按钮并联，停止按钮串联 D、起动按钮串联，停止按钮并联
20、11kW以上的笼型电机，进行起动时应采取 B 。(C)
A、全压起动 B、减压起动 C、刀开关直接起动 D、接触器直接起动
21、直流电机如果不配置弱磁保护，则电机运行时发生弱磁会导致 D 。(B)
A、电机过流烧毁 B、电机过压绝缘击穿
C、电网电压下降 D、电机飞车事故
22、分析电气控制原理时应当 A
　　　A先机后电 B先电后机 C先辅后主 D化零为整
23、电磁机构中衔铁可靠地被吸住的条件是 A
　　　A电磁吸力大于弹簧反力 B电磁吸力等于弹簧反力C电磁吸力小于弹簧反力
24直流电磁结构为防止线圈过电压损坏，在电磁线圈两端 A
　　　A 并联放电回路 B 串联放电回路C 不需要任何回路
25、三相异步电动机反接制动的优点是 C 。(B)
A、制动平稳 B、能耗较小 C、制动迅速 D、定位准确
26、三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是 B 。(A)
　　A、电动机立即停转 B、电动机转速降低、温度升高
　　C、电动机出现振动及异声 D、电动机反转
27、欲使接触器KM1动作后接触器KM2才能动作，需要 C 。(B)
A、在KM1的线圈回路中串入KM2的常开触点
B、在KM1的线圈回路中串入KM2的常闭触点
C、在KM2的线圈回路中串入KM1的常开触点
D、在KM2的线圈回路中串入KM1的常闭触点
28、三相笼形电动机采用星-三角降压起动，使用于正常工作时 A 接法的电动机。(B)
A、三角形 B、星型 C、两个都行 D、两个都不行
29、三相笼型电动机采用自耦变压器降压起动，使用于正常工作时 C 接法的电动机。(B)
A、三角形 B、星型 C、两个都行 D、两个都不行
30、星型——三角形减压电路中，星型接法起动电压为三角形接法电压的 A 。(B)
A、1/√3 B、1/√2 C、1/3 D、1/2
31、星型——三角形减压电路中，星型接法起动电流为三角形接法电流的 C 。(B)
A、1/√3 B、1/√2 C、1/3 D、1/2
32、双速电动机高速运行时，定子绕组采用 D 连接。(B)
A、星型 B、三角形 C、星-三角形 D、双星型
33、接触器的额定电流是指 B 。(B)
A、线圈的额定电流 B、主触头的额定电流
C、辅助触头的额定电流 D、以上三者之和
34、有型号相同，线圈额定电压均为380V的两只接触器，若串联后接入380V回路，则 A 。(A)
A、都不吸合 B、有一只吸合 C、都吸合 D、不能确定
35、交流接触器的衔铁被卡住不能吸合会造成 C 。(A)
　　A、线圈端电压增大 B、线圈阻抗增大
　　C、线圈电流增大 D、线圈电流减小
36、电机正反转运行中的两接触器必须实现相互间 A 。(B)
A、联锁 B、自锁 C、禁止 D、记忆
37、能用来表示电机控制电路中电气元件实际安装位置的是 B 。(B)
A、电气原理图 B、电气布置图 C、电气接线图 D、电气系统图
38、接触器与继电器的触点可以互换的决定条件是 D 。(B)
A、额定电压相同 B、额定电流相同 C、触点数量相同 D、以上三者相同
39、改变交流电动机的运转方向，调整电源采取的方法是 A 。(C)
A、调整其中两相的相序 B、调整三相的相序
C、定子串电阻 D、转子串电阻
40、以下 A 是数字伺服系统的测量元件。(B)
A、脉冲编码器 B、旋转变压器 C、感应同步器 D、磁尺
41、欠电流继电器可用于 D 保护。(B)
A、短路 B、过载 C、失压 D、失磁
42、50kW以上的笼型电机，进行起动时应采取 B 。(C)
A、全压起动 B、减压起动 C、刀开关直接起动 D、接触器直接起动
43、下列电动机中， B 可以不设置过电流保护。(B)
A、直流电动机 B、三相笼型异步电动机
C、绕线式异步电动机 D、以上三种电动机
44、异步电动机三种基本调速方法中，不含 D （B）
A、变极调速 B、变频调速 C、变转差率调速 D、变电流调速
45、机床的调速方法中，一般使用（ A ）（B）
A电气无级调速 B机械调速 C 同时使用以上两种调速
46、车床控制，不正确的说法（B）（A）
　 A 主运动控制可能有正反转
　 B冷却泵控制可能有正反转
　C快速移动控制采用点动控制
47、欲使接触器KM1断电返回后接触器KM2才能断电返回，需要 C 。(A)
A、在KM1的停止按钮两端并联KM2的常开触点
B、在KM1的停止按钮两端并联KM2的常闭触点
C、在KM2的停止按钮两端并联KM1的常开触点
D、在KM2的停止按钮两端并联KM1的常闭触点
48、欲使接触器KM1和接触器KM2实现互锁控制，需要 D 。(A)
A、在KM1的线圈回路中串入KM2的常开触点
B、在KM1的线圈回路中串入KM2的常闭触点
C、在两接触器的线圈回路中互相串入对方的常开触点
D、在两接触器的线圈回路中互相串入对方的常闭触点
49、电压等级相同的两个电压继电器在线路中 A 。(B)
A、可以直接并联 B、不可以直接并联
C、不能同时在一个线路中 D、只能串联
50、三相异步电机采用能耗制动时，当切断电源时，将 D 。(B)
A、转子回路串入电阻 B、定子任意两相绕组进行反接
C、转子绕组进行反接 D、定子绕组送入直流电
51、三相感应电动机起动时，起动电流很大，可达额定电流的 A 。(B)
A、4~7倍 B、2~2.5倍 C、10~20倍 D、5~6倍
52、下列电器中不能实现短路保护的是 B 。(B)
A、熔断器 B、热继电器 C、过电流继电器 D、空气开关
53、断电延时型时间继电器，它的延时动合触点是 C 。(A)
A、延时闭合的动合触点 B、瞬动动合触点
C、瞬动闭合延时断开的动合触点 D、延时闭合瞬时断开的动合触点
54、在延时精度要求不高，电源电压波动较大的场合，应选用 A 。(B)
A、空气阻尼式时间继电器 B、晶体管式时间继电器
C、电动式时间继电器 D、电磁式时间继电器
55、电压继电器线圈与电流继电器线圈相比，具有的特点是 B 。(B)
　　A、电压继电器线圈与被测线路串联。
　　B、电压继电器线圈的匝数多，导线细，电阻大。
　　C、电压继电器线圈的匝数少，导线粗，电阻小。
　　D、电压继电器线圈的匝数少，导线粗，电阻大。
56、关于电压继电器，下列说法正确的是 D 。(B)
过电压继电器的动作电压为额定电压的110%~115%
欠电压继电器的动作电压为额定电压的40%~70%
零电压继电器的动作电压为额定电压的5%~25%
以上三种说法都正确
57、C650卧式车床中关于KM3和KA的触点，以下说法正确的是 C 。(B)
KM3的触点可以用KA的触点代替
KA的触点可以用KM3的触点代替
两者的触点可以互相替换
两者的触点不可以互相替换
58、C650卧式车床的停止按钮按下后一直不松开，则主轴电机 C 。(A)
A、反接制动 B、能耗制动 C、自然减速 D、继续运行
59、C650卧式车床中时间继电器KT的作用是 D 。(B)
A、确定起动时间 B、确定制动时间
C、保护控制变压器TC D、保护电流表PA
60、若接触器用按钮起动，且起动按扭两端并联接触器的常开触点，则电路具有 A （B）
A、零压保护功能 B、短路保护功能 C、过载保护功能 D、弱磁保护功能
61、三相异步电动机要想实现正反转 A （B）
　　　A、调整三线中的两线 B、三线都调整 C、接成星形 D、接成角形
62、交流接触器不释放，原因可能是 B （A）
A、线圈断电 B、触点粘结 C、复位弹簧拉长，失去弹性 D、衔铁失去磁性
63、速度变化是 A （C）
A 、人为地改变电机的转速 B、自动地改变电机的转速 C、负载变动引起的
64、全压起动一定含有 A （C）
A、电源引入开关 B、起动按钮 C、接触器
65、晶体管时间继电器常用的产品是 A （A）
　　A、JSJ B、JS7-A C、JL14 D、CJ10
66、欠压继电器的符号 A （C）
A、U B、U C、U= D、U
67、接近开关属于 B （C）
A、有触点开关 B、无触点开关 C、机械开关 D、继电器的一种。
68、万能转换开关是 A （A）
A、主令电器 B、开关电器 C、继电器D、保护电器
69、低压断路器又称 A （C）
　　　A、自动空气开关 B、限位开关 C、万能转换开关 C、接近开关
70、熔断器是 A （B）
　　　A、保护电器 B、开关电器 C、继电器的一种 D、主令电器
71电磁式继电器按吸引线圈电流种类分 A （A）
A、直流和交流 B、永磁式 C、镶嵌式 D、电压和电流式。
72、固态继电器又称 A （B）
A、SSR B、TTL C、CMOS D、DDR
73、电气原理图中下列说法正确的是 A （A）
A、必须使用国家统一规定的文字符号
B、必须使用地方统一规定的文字符号
C、必须使用国际电工组织统一规定的文字符号
D、都不是
74、电气原理图中 A （A）
A、不反映元件的大小
B、反映元件的大小
C、反映元件的实际位置
D、以上都不对
75、时间继电器的结构组成中不含 D （C）
A、电磁系统 B、延时机构 C、工作触头 D、电流线圈
76、触头的接触电阻 B
　　A 越大越好 B越小越好C 大小都不影响控制回路的性能
77、直流接触器的线圈一定是 C
　　A直流线圈 B 交流线圈 C 交流线圈或直流线圈
78交流接触器的主触头产生的电弧是 B
　A 直流电弧B 交流电弧 C交流或直流电弧
79 电气接线时，A、B、C三相按 相序，线的颜色配置为 B
　　A 红、绿、黄 B黄、绿、红 C绿、黄、红
80、按规定继电器使用类别，AC-11控制 B
　　A 直流电磁铁 B交流电磁铁 C交流或直流电磁铁
81、带断相保护的热继电器有 A
　　A 三个热元件 B两个热元件 C一个热元件
82原则上热继电器的额定电流按 A
A电机的额定电流选择
　B主电路的电流选择
　C控制电路的电流选择
　D电热元件的电流选择
83、温度继电器 B
A 串接在主电路中 B埋入电机的发热部位 C并联在控制回路中
84、速度继电器 B
　　A 定子与电机同轴连接 B转子与电机同轴连接 C触点放置于主电路
85、当电网正常运行时，三相负载不平衡，此时通过漏电保护器的零序电流互感器的三线电流相量和 A
　　A 等于零 B小于零 C大于零 D三种说法都不对
86、行程开关属于 A
　　A接触型开关 B非接触型开关 C保护电器
87、主电路粗线条绘制在原理图的 A
　　　A左侧 B右侧 C下方
88、辅助电路用细线条绘制在原理图的 B
　　A左侧 B右侧 C上方
89、 电源引入线采用 A
　　A L1、L2、L3标号 B U、V、W标号 C a、b、c标号
90、电源开关之后的三相交流主电路分别用 B
　　A L1、L2、L3标号 B U、V、W标号 C a、b、c标号
91、原理图绘制要求 A
A 所用元件、触头数量最少 B 所用元件、触头数量最多C 通电元件最多
92、在接触器、继电器触点检索中 A
　　A左栏为常开所在区号、右栏为常闭触点所在图区数字
　　B左栏为常闭所在区号、右栏为常开触点所在图区数字
　　C左栏为辅助触点所在区号、右栏为主触点所在图区数字
93、下边控制电路可实现 A

三相异步电动机的正、停、反控制
三相异步电动机的正、反、停控制
三相异步电动机的正反转控制
94、下边控制电路可实现 C

　　A 三相异步电动机的正、停、反控制
　　B三相异步电动机的正、反、停控制
　　C三相异步电动机的正反转控制
95、直流电机调速时方法 C
　　A只改变励磁绕组电源的正负端
　　B同时改变励磁绕组和电枢绕组电源的正负端
　　C改变励磁绕组电流的大小
96直流电机正、反转的方法 A
　　A只改变励磁绕组电源的正负端
　　B同时改变励磁绕组和电枢绕组电源的正负端
　　C改变励磁绕组电流的大小
97、C650车床的电流表 A
　　A只在主轴运行时投入
　　B起动时投入
　　C制动时投入
98、电气控制方法中，最基本应用最广的方法 A
A继点接触器控制法 B 计算机控制法 C PLC控制法 D 单片机控制法
99、电器元件的接线图中 A
A采用集中法表示每一电器元件，B元件各带电部件可以分开画C标注可以和原理图不一致
100、万能转换开关是 B
　　A自动控制电器B 手动控制电器C既可手动，又可自动的电器

选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共20分）

　　1、电磁机构中，吸引线圈的作用是：（A　　 ）
　　　　A、将电能转化成磁场能量　　　 B、将磁场能转化成电能　
　　2、用来分断或接通控制电路的是交流接触器的（A　 ）
　　　　A、辅助触点　　　　　　　　　 B、主触点
　　3、电磁式交流接触器和交流继电器的区别是：（　B ）
　　　　A、交流接触器有短路环，而继电器没有　
　　　　B、交流接触器有主、辅助触点之分，而继电器没有
　　　　C、没有区别
　　4、下列对PLC输入继电器的描述正确的是：（A ）
　　　　A、输入继电器的线圈只能由外部信号来驱动
　　　　B、输入继电器的线圈只能由程序来驱动
　　　　C、输入继电器的线圈既可以由外部信号来驱动又可以由程序来驱动
　　5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（C　 ）
　　　　A、接触器正常工作　　 B、接触器产生强烈震动　 　C、烧毁线圈　 D、烧毁触点
　　6、中间继电器的电气符号是：（　C　 ）
　　　　A、SB　　　　　　　　 B、KT　　　　　　　　　 C、KA　　　　　 D、KM
　　7、自动空气开关的电气符号是：（B　　 ）
　　　　A、SB　　　　　　　　 B、QF　　　　　　　　　 C、FR　　　　　 D、FU
　　8、下列对PLC软继电器的描述，正确的是：（　A ）
　　　　A、有无数对常开和常闭触点供编程时使用
　　　　B、只有2对常开和常闭触点供编程时使用
　　　　C、不同型号的PLC的情况可能不一样
　　　　D、以上说法都不正确
　　9、OR指令的作用是：（D　）
　　　　A、用于单个常开触点与前面的触点串联连接
　　　　B、用于单个常闭触点与上面的触点并联连接
　　　　C、用于单个常闭触点与前面的触点串联连接
　　　　D、用于单个常开触点与上面的触点并联连接

二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共20分）

　　1、电磁机构中，吸引线圈的作用是：（　　）
　　　　A、将电能转化成磁场能量　　　 B、将磁场能转化成电能　
　　2、用来分断或接通控制电路的是交流接触器的（　）
　　　　A、辅助触点　　　　　　　　　 B、主触点
　　3、电磁式交流接触器和交流继电器的区别是：（　）
　　　　A、交流接触器有短路环，而继电器没有　
　　　　B、交流接触器有主、辅助触点之分，而继电器没有
　　　　C、没有区别
　　4、下列对PLC输入继电器的描述正确的是：（　）
　　　　A、输入继电器的线圈只能由外部信号来驱动
　　　　B、输入继电器的线圈只能由程序来驱动
　　　　C、输入继电器的线圈既可以由外部信号来驱动又可以由程序来驱动
　　5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（　）
　　　　A、接触器正常工作　　 B、接触器产生强烈震动　　C、烧毁线圈　 D、烧毁触点
　　6、中间继电器的电气符号是：（　　）
　　　　A、SB　　　　　　　　 B、KT　　　　　　　　　 C、KA　　　　　 D、KM
　　7、自动空气开关的电气符号是：（　　）
　　　　A、SB　　　　　　　　 B、QF　　　　　　　　　 C、FR　　　　　 D、FU
　　8、下列对PLC软继电器的描述，正确的是：（　）
　　　　A、有无数对常开和常闭触点供编程时使用
　　　　B、只有2对常开和常闭触点供编程时使用
　　　　C、不同型号的PLC的情况可能不一样
　　　　D、以上说法都不正确
　　9、OR指令的作用是：（　　）
　　　　A、用于单个常开触点与前面的触点串联连接
　　　　B、用于单个常闭触点与上面的触点并联连接
　　　　C、用于单个常闭触点与前面的触点串联连接
　　　　D、用于单个常开触点与上面的触点并联连接
　　10、用于驱动线圈的指令是：（　）
　　　　A、LD　　 B、AND　　 C、OR　　 D、OUT

二、选择题。（每题2分，共20分）
　　1、A　2、A　3、B　 4、A　 5、C　6、C　 7、B　 8、A　 9、D　 10、D

二、选择题（每题２分，共20分）
　　１、由于电弧的存在，将导致（ A ）
　　　 A电路分断时间加长　　 B电路分断时间缩短　　 C电路分断时间不变　　 D分断能力提高
2、熔断器的额定电流与熔体的额定电流（ B ）
　　　A是一回事　　 B不是一回事　　 C 不确定
3、甲乙两个接触器，欲实现互锁控制，则应（ C ）
　　　A在甲接触器的线圈电路中串入乙接触器的动断触点
　　　B在乙接触器的线圈电路中串入甲接触器的动断触点
　　　C在两接触器的线圈电路中互串对方的动断触点
　　　D在两接触器的线圈电路中互串对方的动合触点
4、断电延时型时间继电器它的延时动合触点为（ D ）
　　　A延时闭合的动合触点　　 B瞬动动合触点　　 C瞬时闭合延时断开的动合触点 D瞬时断开延时闭合的动合触点

5、电压继电器与电流继电器的线圈相比，具有的特点是（ B ）
　　　A电压继电器的线圈与被測电路串联
　　　B电压继电器的线圈匝数多，导线细，电阻大
　　　C 电压继电器的线圈匝数少，导线粗，电阻小
　　　D电压继电器的线圈匝数少，导线粗，电阻大
6、同一电器的各个部件在图中可以不画在一起的图是（ A ）
　　　A电气原理图 B电器布置图 C电气按装接线图D电气系统图
7、下列电器中不能实现短路保护的是（　B　）
　　　A熔断器　B热继电器　C过电流继电器　D空气开关
8、在延时精度要求不高，电源电压波动较大的场合应选用（A　）
　A空气阻尼式时间继电器B晶体管式时间继电器C电动式时间继电器D上述三种都不合适
9、CJ20－160型交流接触器在380V时的额定电流是（A　）
　A　　 160A　　　　 B　　 20A　　　　　　 C　　 100A　　　　 D　　 80A
10、按钮，行程开关，万能转换开关按用途或控制对象分属于下列哪一类（C　）
　　　A 低压保护电器　　 B低压控制电器　C 低压主令电器　D低压执行电器

1、电磁机构中，吸引线圈的作用是：（　　 ）
　　　A、将电能转化成磁场能量　　　　 B、将磁场能转化成电能　　
　　2、用来分断或接通主电路的是交流接触器的（　　 ）
　　　A、辅助触点　　　　　　　　　 B、主触点
　　3、电磁式交流接触器和交流继电器的区别是：（　　 ）
　　　A、交流接触器有短路环，而继电器没有　
　　　B、交流接触器有主、辅助触点之分，而继电器没有
　　　C、没有区别
　　4、熔断器作为短路保护的电器，它是（　　）于被保护电路中的。
　　　A、并接　　　　　 B、串接　　　　 C、串接或并接都可以
　　5、把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是：（　　 ）
　　　A、中间继电器正常工作　　 B、中间继电器产生强烈震动
　　　C、烧毁线圈　　　　　　　 D、烧毁触点
　　6、交流接触器的电气文字符号是：（　　 ）
　　　A、KA　　　　　 B、KT　　　　　　 C、SB　　　　　　 D、KM
　　7、熔断器的电气文字符号是：（　　 ）
　　　A、FU　　　　　 B、KM　　　　　　　C、KA　　　　　　 D、FR
　　8、下列对PLC软继电器的描述正确的是：（　　 ）
　　　A、有无数对常开和常闭触点供编程时使用
　　　B、只有2对常开和常闭触点供编程时使用
　　　C、不同型号的PLC的情况可能不一样
　　　D、以上说法都不正确
　　9、AN指令的作用是：（　　 ）
　　　A、用于单个常闭触点与前面的触点串联连接
　　　B、用于单个常闭触点与上面的触点并联连接
　　　C、用于单个常开触点与前面的触点串联连接
　　　D、用于单个常开触点与上面的触点并联连接
　　10、ST指令的作用是：（　　 ）
　　　A、用于串联或并联连接　　　　　 B、常闭触点与起始母线的连接
　　　C、用于驱动线圈　　　　　　　　 D、常开触点与起始母线的连接

　1、A　 2、B　 3、B　 4、B　5、C　 6、D　 7、A　 8、A　 9、C　 10、D

二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共20分）
　1、判断交流或直流接触器的依据是：（）
　　A、线圈电流的性质　　　　　B、主触点电流的性质
　　C、主触点的额定电流　　　　D、辅助触点的额定电流
　2、用于使自动空气开关远距离断开电路的是：　（　）
　　A、过电流脱扣器　　　　　　B、欠电压脱扣器
　　C、分励脱扣器　　　　　　　D、自由脱扣器
　3、电磁机构中，吸引线圈的作用是：（　）
　　A、将电能转化成磁场能量　 B、将磁场能转化成电能
　4、熔断器作为短路保护的电器，它是（　）于被保护电路中的。
　　A、并接　 B、串接　 C、串接或并接都可以
　5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（　）
　　A、接触器正常工作　　 B、接触器产生强烈震动　
　　C、烧毁线圈　　　　　 D、烧毁触点
　6、下述对PLC存储器描述错误的是：（　）
　　A、存放输入信号　　　 B、存放用户程序
　　C、存放数据　　　　　 D、存放系统程序　
　7、分析电气原理图的基本原则是：（　）
　　A、先分析交流通路　　　　　　　　　　B、先分析直流通路
　　C、先分析主电路、后分析辅助电路　　D、先分析辅助电路、后分析主电路
　8、自动空气开关的电气符号是：（　）
　 A、SB　 B、QF　 C、FR　D、FU
　9、下列对PLC软继电器的描述，正确的是：（　）
　　A、有无数对常开和常闭触点供编程时使用
　　B、只有2对常开和常闭触点供编程时使用
　　C、不同型号的PLC的情况可能不一样
　　D、以上说法都不正确
　10、ST指令的作用是：（　）
　　A、用于单个常开触点与母线连接
　　B、用于单个常闭触点与上面的触点并联连接
　　C、用于单个常闭触点与前面的触点串联连接
　　D、用于单个常开触点与上面的触点并联连接
二、选择题。（每题2分，共20分）
　　1、B 2、C 3、A 4、B 5、C 6、A 7、C 8、B 9、A 10、A

选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共20分）
　1、判断交流或直流接触器的依据是：（ B）
　　A、线圈电流的性质　　　　　B、主触点电流的性质
　　C、主触点的额定电流　　　　D、辅助触点的额定电流
　2、用于使自动空气开关远距离断开电路的是：　（C　）
　　A、过电流脱扣器　　　　　　B、欠电压脱扣器
　　C、分励脱扣器　　　　　　　D、自由脱扣器
　3、电磁机构中，吸引线圈的作用是：（　A ）
　　A、将电能转化成磁场能量　 B、将磁场能转化成电能
　4、熔断器作为短路保护的电器，它是（　B ）于被保护电路中的。
　　A、并接　 B、串接　 C、串接或并接都可以
　5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（　C ）
　　A、接触器正常工作　　 B、接触器产生强烈震动　
　　C、烧毁线圈　　　　　 D、烧毁触点
　6、下述对PLC存储器描述错误的是：（　A）
　　A、存放输入信号　　　 B、存放用户程序
　　C、存放数据　　　　　 D、存放系统程序　
　7、分析电气原理图的基本原则是：（　C ）
　　A、先分析交流通路　　　　　　　　　　B、先分析直流通路
　　C、先分析主电路、后分析辅助电路 　　D、先分析辅助电路、后分析主电路
　8、自动空气开关的电气符号是：（B　 ）
　 A、SB　 B、QF　 C、FR　D、FU
　9、下列对PLC软继电器的描述，正确的是：（　A ）
　　A、有无数对常开和常闭触点供编程时使用
　　B、只有2对常开和常闭触点供编程时使用
　　C、不同型号的PLC的情况可能不一样
　　D、以上说法都不正确
　10、ST指令的作用是：（　A ）
　　A、用于单个常开触点与母线连接
　　B、用于单个常闭触点与上面的触点并联连接
　　C、用于单个常闭触点与前面的触点串联连接
　　D、用于单个常开触点与上面的触点并联连接

三、判断题（下面各题正确的在括号内划√，错误的在括号内划×，每题2分，共20分）
　1、为了避免误操作，通常将控制按钮的按钮帽做成不同颜色，且常用红色表示停止按钮，绿色表示启动按钮。（）
　2、产生电弧的条件是：A、在大气中断开电路 B、被断开电路中有电流通过C、断开后触点两端有电压。（）
　3、交流接触器在灭弧装置损坏的情况下禁止使用。（　）　　　　　　　　　　　　　　　　　　　　　
　4、在设计PLC的梯形图时，在每一逻辑行中，串联或并联触点的位置可以根据控制要求调整。（　）
　5、只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。（）
　6、当用电脑编制PLC的程序时，即使将程序存储在电脑里，PLC也能根据该程序正常工作，但必须保证PLC与电脑正常通讯。（　）
　7、PLC的输出线圈可以放在梯形图逻辑行的中间任意位置。（　）
　8、PLC的软继电器编号可以根据需要任意编写。（　）
　9、将PLC的应用程序输入到PLC的用户程序存储器后如果需要更改，只需要将程序从PLC读出予以修改，然后再下载到PLC即可。（　）
　10、当PLC的“BATTERY”（电池）指示灯闪烁时，表示该PLC的内部电池的电量低，必须在一周内予以更换，否则用户程序会丢失。（）
三、判断题。
　　1、√ 2、X 3、√ 4、X 5、X 6、X 7、X　8、X 9、√ 10、√
二、判断题：（每小题1分，共 15 分）
　　1 ．一台额定电压为 220V 的交流接触器在交流 220V 、直流220V 的电源上均可使用。（×）
　　2 ．交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。（×）
　　3 ．交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生震动与噪声。（√）
　　4 ．直流接触器比交流接触器更适用于频繁操作的场合。　（×）
　　5 ．低压断路器又称为自动空气开关。　（√）
　　6 ．只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。　（×）
　　7 ．直流电磁铁励磁电流的大小与行程成正比。　（√）
　　8 ．闸刀开关可以用于分断堵转的电动机。　（×）
　　9 ．熔断器的保护特性是反时限的。　（√）
　　10 ．低压断路器具有失压保护的功能。　（√）
　　11 ．一定规格的热继电器，其所装的热元件规格可能是不同的。　（√）
　　12 ．无断相保护装置的热继电器就不能对电动机的断相提供保护。　（×）
　　13 ．热继电器的额定电流就是其触点的额定电流。　（×）
　　14 ．热继电器的保护特性是反时限的。　（×）
　　15 ．行程开关、限位开关、终端开关是同一种开关。　（×）

三、判断题（每题１分，共10分）
　　1、接触器不具有欠压保护的功能。（×）　
　　2、三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。（×）
　　3、万能转换开关本身带有各种保护。（√）
　　4、低压断路器具有失压保护的功能。（√）
　　5、一台额定电压为 220V 的交流接触器在交流 220V 和直流 220 的电源上均可使用。（×）
　　6、电动机采用制动措施的目的是为了停车平稳。（×）
　　7、闸刀开关安装时刀开关在合闸状态下手柄应该向下，能倒装或平装。（×）
　　8、Y0501属于输出继电器，其线圈可以由程序
