第一章 项目概述
一、项目概况
为保证通道口能够达到防止车辆强行闯入而造成安全事故，特在路口加装具有高抗冲击能力的路障机作为保证道路安全的专用设备，同时，在正常状态下，又能使车辆能够顺利通行，方便及有效的控制车辆的进出。
二、设计原则与标准
2.1、总体设计目标及原则
2.1.1、总体设计目标
1) 标准化：设计及其实施按照国家和地方的有关标准进行。选用的系统设备、产品和软件尽可能符合工业标准或主流；
2) 先进性：工程的整体方案将保证具有明显的先进特征。考虑到电子、信息技术的迅速发展，本设计在技术上将适度超前，所采用的设备，产品不仅成熟而且能代表当今世界的技术水平。
3) 合理性和经济性：在保证先进性，满足用户需求的同时，以提高工作效率，节省人力和各种资源为目标进行工程设计，充分考虑系统的实用、适用和效益，争取获得最大的投资回报率；
2.1.2、总体设计原则
1） 安全性原则：
u 本产品所涉及的应符合2.2节中的总体设计标准和依据；
u 充分考虑使用者的利益安全性。
2） 实用性原则：
u 设计时应以市场的实际需要为主，追求经济适用，避免华而不实。
u 操作简单易学,简单的培训即可操作使用。
3） 易维护性原则：
u 设备必须通过验证，对设备性能、功能、工艺等方面严格要求，使设备整体水平提高，故障率降到最低。
u 设备维护方便，并有日常维护及故障排除方法说明，出现故障时只要简单工具即可维护。

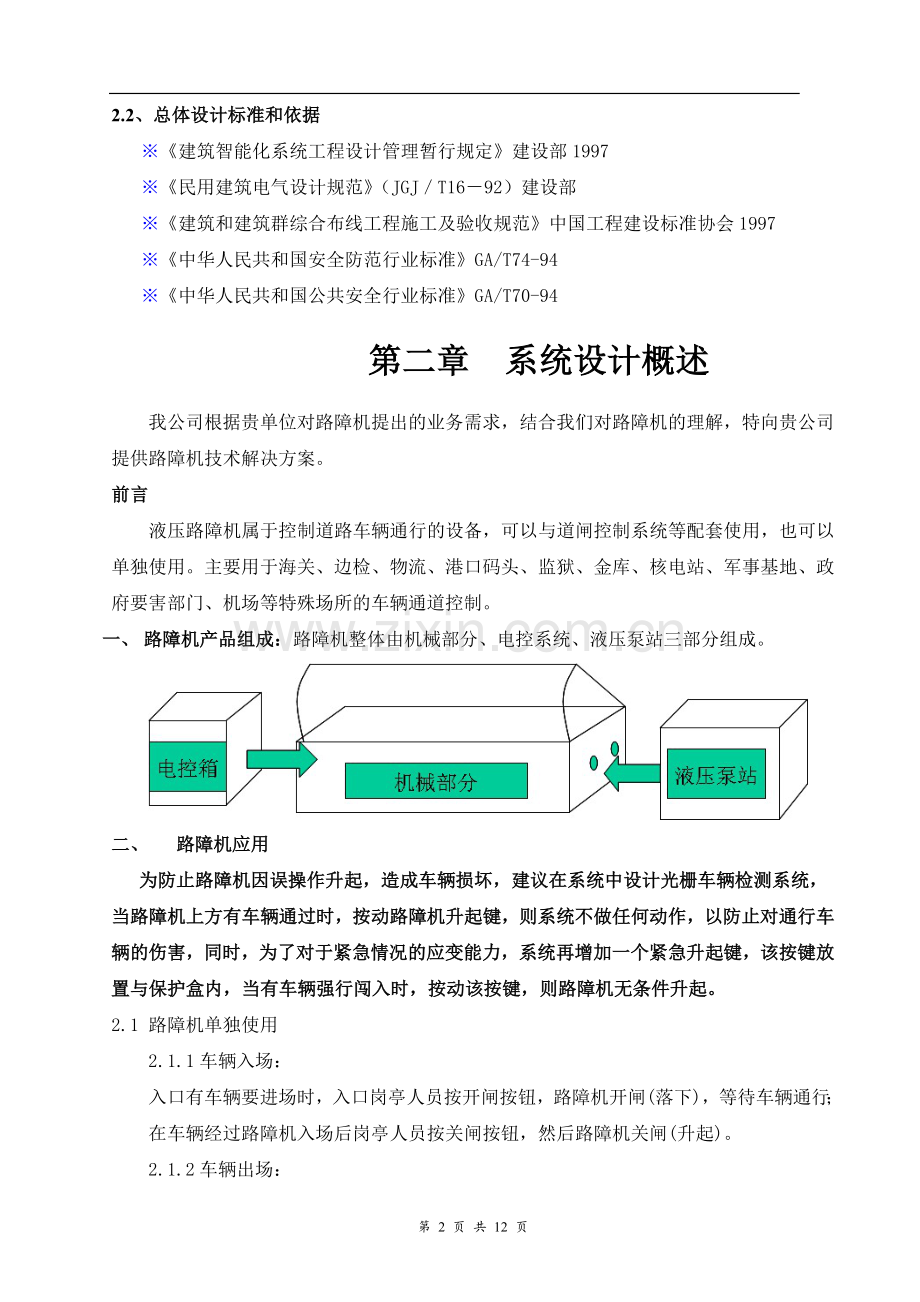

2.2、总体设计标准和依据
※《建筑智能化系统工程设计管理暂行规定》建设部1997
※《民用建筑电气设计规范》（JGJ／T16－92）建设部
※《建筑和建筑群综合布线工程施工及验收规范》中国工程建设标准协会1997
※《中华人民共和国安全防范行业标准》GA/T74-94
※《中华人民共和国公共安全行业标准》GA/T70-94
第二章 系统设计概述
我公司根据贵单位对路障机提出的业务需求，结合我们对路障机的理解，特向贵公司提供路障机技术解决方案。
前言
液压路障机属于控制道路车辆通行的设备，可以与道闸控制系统等配套使用，也可以
单独使用。主要用于海关、边检、物流、港口码头、监狱、金库、核电站、军事基地、政府要害部门、机场等特殊场所的车辆通道控制。
一、 路障机产品组成：路障机整体由机械部分、电控系统、液压泵站三部分组成。

二、 路障机应用
为防止路障机因误操作升起，造成车辆损坏，建议在系统中设计光栅车辆检测系统，当路障机上方有车辆通过时，按动路障机升起键，则系统不做任何动作，以防止对通行车辆的伤害，同时，为了对于紧急情况的应变能力，系统再增加一个紧急升起键，该按键放置与保护盒内，当有车辆强行闯入时，按动该按键，则路障机无条件升起。
2.1 路障机单独使用
2.1.1车辆入场：
入口有车辆要进场时，入口岗亭人员按开闸按钮，路障机开闸(落下)，等待车辆通行；
在车辆经过路障机入场后岗亭人员按关闸按钮，然后路障机关闸(升起)。
2.1.2车辆出场：
出口有车辆要出场时，出口岗亭人员按开闸按钮路障机开闸(落下)，等待车辆通行；
在车辆通行经过路障机出场后岗亭人员按关闸按钮，路障机关闸(升起)。
说明：路障机的升降可根据值班人员操纵相应的手动、遥控按键控制，也可通过电脑远程控制（用户方要求，需增加相应软硬件控制设备）。

三、产品说明
1. 万鼎科技液压路障机（防撞墙）属于高防暴控制道路车辆通行的设备。
2.其特点为强制性拦截，承重、抗撞能力强，操作简便、灵活，液压传动，动作平稳、快捷、噪声低，通行能力强，安全可靠。既可单独使用，也可以与道闸控制系统等配套使用。
3.有效防止车辆强行冲撞、冲关。
四、主要技术参数

型号
WD-8500-FK1-1 （重型防暴）
整体材质
A3钢
背板壁厚
20mm
设备长度（拦截宽度）
3500mm（实际长度3600mm）
设备宽度
800mm
设备高度
500mm
拦截高度
450mm（起升角度不大于45°）
举升力
5T
承载重量
60T
运动形式
液压驱动
工作环境
-50℃～+70℃
升降控制
线控 / 遥控 / 联动
控制距离
≤100M
升/降时间
升起2-3秒，下降1-2秒）
动力系统电压
380V 50Hz
控制系统电压
220V 50Hz
输出功率
3.75KW

五、设备图片及应用

WD-8500FK1

WD-8500FK2

第三章 设备安装

路障机安装施工方案
一、 施工程序安排：
1、技术规划准备：
（1）详细研究现场情况及技术要求。
（2）合理制作施工布置图纸。
（3）按施工布置图纸安排工作进度表。
（4）按现场实际情况，在不影响其他正常工作的情况下将货物就近放置。
2、现场施工准备：
（1）按图纸要求观测施工现场是否具备安装条件。
（2）备好所有相关图纸及文件。
（3）测量定位，并结合实件样板放线。
（4）与买方共同清点货物，确保货物的数量与质量，并将货物移至施工现场。
（5）准备好足够数量的辅料：
★热熔胶；
★4×2.5铠装电缆线准备100米或更多，地感专用防腐线圈2盘，4×0.75信号线80米或更多；
★固定水平所需要的线及铅坠；
★高速路级别标号的水泥、沙子等。
3、施工队伍的组织准备：
（1）项目负责人：全面负责项目的商务和技术监管工作，并对客户负责。
工程技术部经理：全面负责技术工作，协调工程部工作，对工程质量负责。
工程部、技术部：负责派一人现场施工指导，同时负责所有的技术支持和监督。
（2）根据买方的现场施工进度，在买方许可的时间内保质保量地完成指导安装及调试任务。

二、施工流程
1、路障机土建施工（挖坑）前测量好实际距离，路障机居中安装，确定路障机圆心,按照路障机的大小尺寸确定半径,并确定好路障机与道闸之间的距离后，划好范围,方可开始土建作业；
2、按照路障机的安装说明及安装图纸尺寸，挖好基槽；
3、在路障机基槽与控制中心（控制房）之间切割宽300mm×深300mm管道槽，用以埋设油管通道及信号线管；
4、在路障机基槽底部预设排水沟槽；
5、外接排水管道；
6、浇注混凝土埋设排水管同时放置网状钢筋笼（体积小于路障机基槽即可）；
7、将路障机完全垂直置于基坑中摆放好，并将信号线及高压油管从路障机内接出至预留走线钢管；
8、根据现场地质情况，浇注C40商品混凝土（必要时在水泥中浇铸钢筋增加强度，以满足荷载要求），同时要保持路障机的水平和垂直度；
9、切好走线槽及环路线圈槽以便布线；
10、安装控制中心；
11、接通路障机控制线路；
12、调试路障机，以达到买方要求的使用功能；
13、验收并交付使用。
三、施工进度计划：
1、准 备
（1）安装前五日考察工地现场情况是否具备安装条件,如果现场的条件与安装条件不符,则及时与买方联系直至问题解决。
（2）安装当日准备车辆, 调配安装人员到场。
2、安 装
（1）施工过程中，土建人员和调试人员需要交叉作业，挖掘好基坑后即需要进行调试。
（2）每批设备安装完毕后，可以进行单独验收，验收后即可使用。
（3）安装完成后设备进入免费维护保养期(自最后一设备验收合格之日起计)。
3、现场安全保护措施
现场持证上岗，严格遵守现场各项规章制度，不在现场打逗、违规操作，
并设立专人进行监督。
4、施工工具
本产品拆箱后均为人力可搬动的物品，故依靠人力便可轻易安装。
工具：
工 具 尺寸，侧重规格
1 手动风镐 1套
2 道路切割机 1台
3 内六角扳手 1-2套
4 吊线 若干
5 铅坠 1个
6 水平尺 1-2个
7 铅笔 /
8 扳手 1-2套
9 3M电工胶带 若干
10 激光垂直水平仪 /

5、主要项目的施工方法
a.确定路障机中心：土建施工前要反复测量其中心点的位置是否在通道宽度的中央，保证方法为利用激光垂直仪测量。
b.确定路障机垂直度：在确保路障机中心在通道宽度的中心点位置的情况下，使用吊线确定路障机上平面各点的水平，同时利用铅坠找好路障机的垂直度，将吊线绷好后，安装路障机，误差不得大于2mm。
c.路障机周边的水泥养护：
请参照国家标准施工养护。
6、技术组织措施
按照产品相应的技术标准进行施工安装
（1）合理使用适宜的工具、机具；
（2）复核验证数据：测量、划线时，两人换位读数以确保无误。
（3）填写《测量数据记录表》，由测量人、复核人签字确认，以确保其准确性。
（4）安装人员须进行自检、互检。
（5）下道工序的人员有责任检查上道工序是否合格。
（6）组长负责质量初步检查，填写《质量检验记录单》；
（7）质量负责人（工程部经理）进行总检，在《质量检验记录单》上签署意见；
7、与买方的配合措施
（1）项目经理部的外部联系中，最主要的是处理好客户关系，项目部全体人员树立客户至上的观念，以工期和质量为核心，为客户提供最佳服务，让客户满意。
（2）定期向客户提供工程进度报告，对于合同允许条件下的工程进度延误或超合同条件下施工，必须及时请客户书面认可。
（3）为保证项目的顺利施工，积极向客户汇报工作，主动为客户排忧解难，想客户所想，急客户所急，和客户融洽相处。
（4）经常核实项目建设的施工范围是否与合同书及图纸一致，发现有不符的及时查找原因，并请客户或监理核实和签字。
8、与买方的其他配合措施
（1）开工前将正式施工组织设计及施工计划送至买方审定。
（2）路障机及相关设备进场时，要及时向买方报审，通过双方共同验货后方可使用。
（3）工程完工前，在自检合格的基础上，提前24小时书面通知买方。
（4）若买方对某些工程质量有疑问，要求复测时，应给予积极配合，并对有关检测过程提供方便。
（5）及时向买方报送工程质量自检情况。
（6）若发现质量事故，及时报告客户代表，共同商定处理方案。
9、部分工程施工完成后的成品保护措施
（1）在安装施工过程中有些分项、分部工程已经完成，其他工程尚未完成施工或某些部位已经完成而其他部位正在施工，如果对已经完成的成品不采取妥善的保护措施就会造成损伤而影响质量。因此而进行修补会浪费工料和拖延工期；情形严重的则无法进行修补恢复，将造成永久缺陷，因此在施工过程中应重视和加强成品保护。
（2）为加强成品保护，做好以下工作：
a.教育施工人员树立质量观念，尊重他人和自己的劳动成果，施工操作时珍惜已完成的和部分完成的成品。
b.合理安排施工顺序，按正确的施工流程组织施工可有效防止下道工序损伤或损害上道工序。
c.采取成品保护措施。成品保护措施主要有护、包、盖、封四种：
护--就是提前保护以防止可能发生的损伤和污染；
包--就是进行包裹以防止可能发生的损伤或污染；
盖--就是全面覆盖防止堵塞、损伤；
封--就是局部封闭以保护成品。

四、 安装与调试（不同产品安装结构不同，按照具体产品参考厂方提供的安装参数）
1、切割路面，挖掘长（路面宽）4600mm、宽1500mm、深800mm基槽；
2、在路障机基槽与控制中心（控制房）之间切割宽300mm×深300mm管道槽，用以埋设油管通道及信号线管；
3、在路障机基槽底部预设排水沟槽；
4、外接排水管道；
5、浇注混凝土埋设排水管同时放置网状钢筋笼（体积小于路障机基槽即可）；
6、安装时将路障机及组件按要求安放于既定区域，整体浇注钢筋混凝土层，与路障机表面平齐。
7、安装完毕，检查升降限位是否安装正确，连通控制中心，测试电源电压，进行通电升降运行，按动遥控器升降按键，如正常升降、高度精确，而后检查上升到位后，继电器、接触器是否正常关断，如正常，则升降测试完成。

五、安装注意事项

1 重要！一定要保证人的安全，必须仔细阅读安装说明. 不正确的安装或者不正确的使用方法都会造成严重的人身伤害 14 确定接地已经被很好的连接在金属物上
2 在开始安装前，仔细阅读安装说明 15 自动系统由一个内置的反破坏的安全装置组成，必须根据相应要求来检测其运动极限
3 包装材料（塑料，聚苯乙烯 等等) 要远离儿童，因为这些材料是危险品。 16 安全设备 (EN 12978 标准)用以保护由于机械撞击而产生危险情况
4 保留好安装说明便于日后参考
17 对于维修，要严格的使用原装部件.
5 本产品只能用于一些规定的场所. 如果用于一些没有明确说明的场所，会对产品造成损坏甚至还可能产生人身损害 18 如果系统用到的部件不是我公司所生产的，那么我公司不会对其安全或者系统运作后果承担责任
6 如果由于不正确使用或者使用频率超过规定的范围所造成的损坏，我公司不会承担责任. 19 不能对Wanden自动系统上做任何形式上的更改
7 不能将设备安装在可燃（爆）气体附近，易燃（爆）气体会存在安全隐患。 20 安装者必须给予使用者技术方面的支持，包括在紧急状况下的手动操作

8 为了达到相应的安全标准, 除了国内参考标准外，所有上面提到的准则必须要被遵守 21 不允许孩子或者闲杂人等靠近路障机器，尤其是在电机运作的时候
9 如果在安装Wanden产品或相应的附件时不遵守安装事项，并且由此造成的后果，我公司将不会对此负责 22 不能让无线控制器或一些脉冲发生器靠近孩子,并且要防止自动系统被一些信号干扰
10 安装必须遵守有效的现行条例 23 当设备被安装结束后，Wanden路障机必须用石棉水泥板来覆盖
11 在系统上做连线时，必须先切断电源. 24 使用者不能通过任何方式自行维修，必须联系维修资格人
12 在自动系统的电源线上安装一个接触距离有3mm或更大的空气开关，并且在空气开关下使用16A的保险 25 任何在使用说明中没有被清楚标出的项目是不被允许的！
13 必须在系统的前面安装0.03A的漏电保护开关

售后服务
1、保修时间及范
设备自开通验收合格之日起，免费保修一年，终身维护；
保修期及保修范围以外的维修服务仅收取维修成本费；
因不正常操作以及人为或自然灾害而引起的损坏，不属于保修范围；
自行拆卸改换机内任何部分（如：线路、零件）后造成损坏，不属于保修范围；
非我方指定的专业技术人员指导安装而引起的故障，不属于保修范围；
2、维修及维护服务
保修期外，公司长期提供维修服务、更新服务；
故障维修时，需方指定联系人通知供方或需方单位书面通知供方；
接通知后24小时内派员到使用现场处理；
在公司总部有24小时的热线电话服务和专门的售后服务工程师，受理用户来话或书面解答产品使用方面的疑问，必要时派人员到现场服务，帮助用户解决技术问题，用户在使用设备的过程中能及时得到技术上的支援和服务，保证系统的正常运行；
公司在全国各地均设有经销服务中心，负责各地系统的开通、维护和技术咨询等服务。
3、更新改进服务
本产品设计更新提高或软件版本升级，供方即时通知和协助需方进行已运行系统的改进提高，并无偿提供软件新版本，使用户的系统处于最先进的水平和最完善的状态。
用户对系统改制、扩容、拆点等不同要求，公司将及时、准确地予以满足。例如：用户对开通系统在容量不变的情况下，要求变更设备安装点、用户种类和配置，以及重新编制系统数据、用户数据等等。这些要求，都将得到公司的及时满足。对于新增设备，按新设备的开通来处理。
4、建立用户档案，完善产品质量
公司除开展用户技术咨询服务外，还负责受理和收集用户投诉咨询信息，保证用户提出的问题和要求能得到及时处理，并对处理情况进行跟踪和验证。同时建立用户档案，记录产品使用情况，为今后公司产品的质量改进提供依据；
定期联系客户，除电话联系外还向客户寄去《用户使用情况表》，并及时收回反馈表进行处理；
“精诚服务，凝聚顾客身上”是我们永远的信念。我们将不断努力，精益求精，为顾客提供最满意的产品和服务!
