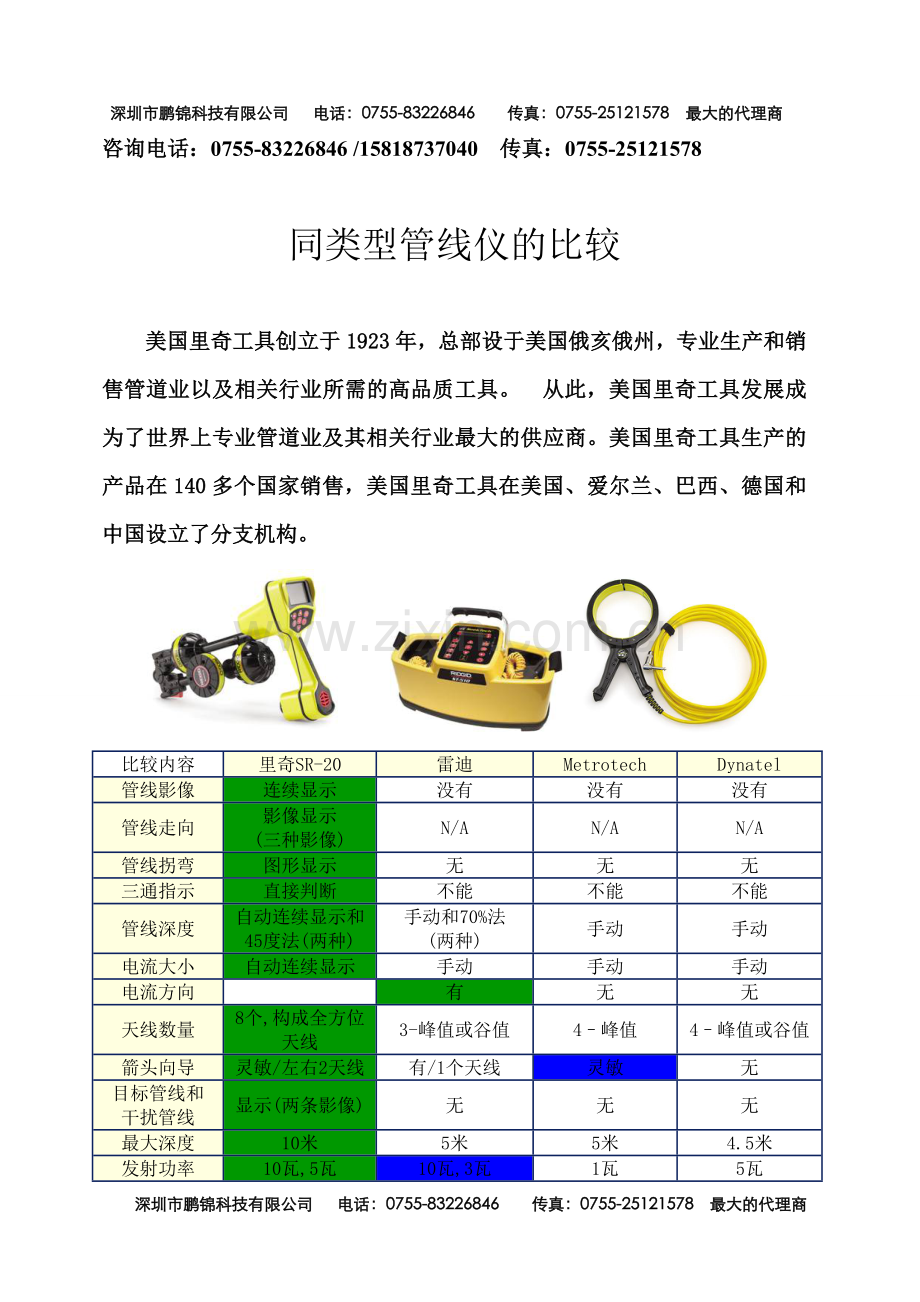

同类型管线仪的比较

美国里奇工具创立于1923年，总部设于美国俄亥俄州，专业生产和销售管道业以及相关行业所需的高品质工具。 从此，美国里奇工具发展成为了世界上专业管道业及其相关行业最大的供应商。美国里奇工具生产的产品在140多个国家销售，美国里奇工具在美国、爱尔兰、巴西、德国和中国设立了分支机构。

比较内容
里奇SR-20
雷迪
Metrotech
Dynatel
管线影像
连续显示
没有
没有
没有
管线走向
影像显示
(三种影像)
N/A
N/A
N/A
管线拐弯
图形显示
无
无
无
三通指示
直接判断
不能
不能
不能
管线深度
自动连续显示和45度法(两种)
手动和70%法
(两种)
手动
手动
电流大小
自动连续显示
手动
手动
手动
电流方向

有
无
无
天线数量
8个,构成全方位天线
3-峰值或谷值
4–峰值
4–峰值或谷值
箭头向导
灵敏/左右2天线
有/1个天线
灵敏
无
目标管线和
干扰管线
显示(两条影像)
无
无
无
最大深度
10米
5米
5米
4.5米
发射功率
10瓦,5瓦
10瓦,3瓦
1瓦
5瓦
增益控制
全自动
手动
手动
手动
目标便移角度
有
无
无
无
兼容频率
全兼容
不能
不能
不能
探测频率
15个以上
5个
1-2个
5个
区间频率探测
可以(3个区间
频段)
不能
不能
不能
盲探
简单,可以从任何方向
复杂的搜寻
复杂的搜寻
复杂的搜寻
无源探测
高级！(11个频率)
简单！(2个频率)
差！(1个频率)
简单！(2个频率)
全方向探测
可以
不能
不能
不能
所有必要信息
一屏全显示
必须搜寻而且在
不同的屏幕上
必须搜寻而且在
不同的屏幕上
必须搜寻而且在
不同的屏幕上
重量
1.8公斤
3.1公斤
1.8公斤
1.9-3.1公斤
折叠
可以折叠
不能
不能
不能
电流稳定性
非常好，抗干扰强
一般
一般
一般
SeekTech® SR-20
管线定位仪功能及特点

特点：
1. 专利“全向天线”设计，三维立体定位
2. 目标管线显示，能够给操作者指出目标管线的走向，可以显示目标的变化情况。
3. 导向箭头，指引操作者快速找到目标。
4. 接近信号强度显示，可以帮助操作者更靠近目标正上方，实现快速定位。
5. 连续深度显示，提高工作效率。
6. Omi-Seek，在无源模式下使用全向无穷大模式，可以连续不断的搜索电力及无线电信号，提高工作精度及效率.
7. 客户自定义频率，客户可以根据需要手动设定10HZ-35KHZ频率，使用方便。
8. 显示屏幕超大，直观。
Figure 9: Patent 7136765, Figure 3
Figure 8: Patent 7136765, Figure 2
Figure 6: PAT-APP-10102005 Figure 5
专利全向天线设计
定位简单形象
Peak & Null Locate On Screen At Same Time
Simple Graphical Display Converts Abstract Ideas To Intuitive Understanding
专利“全向天线”设计，三维立体定位

SR-20定位模式
SR-20有三种不同的定位工作模式，它们是：
1. 主动式管线定位模式：通过信号发射机施加选定的信号于长导线上，适合于定位具有导电性能的管道、电线和电缆。
2. 被动式管线定位模式：用来定位本身传送60Hz、50Hz交流电或者无线电信号的导线。
3. 信号发射器点定位模式：用来定位放置于管道、隧道或者导管内的信号发射器，适合于非导体的管道或其它特殊定位要求的情况。

管道定位器系统使用方法 – 寻 线
（SR-20接收机＋信号发生器 ST510)
推荐一
信号发生器与管线连接
推荐二
使用感应信号夹
推荐三
信号发生器置于管线上方

SR-20系统使用方法 – 寻 点
（SR-20接收机＋信号发生源)
推荐一
接受器与内窥镜一起使用
推荐二
接受器与疏通机一起使用
