一期工程最不利环路水力计算表.doc

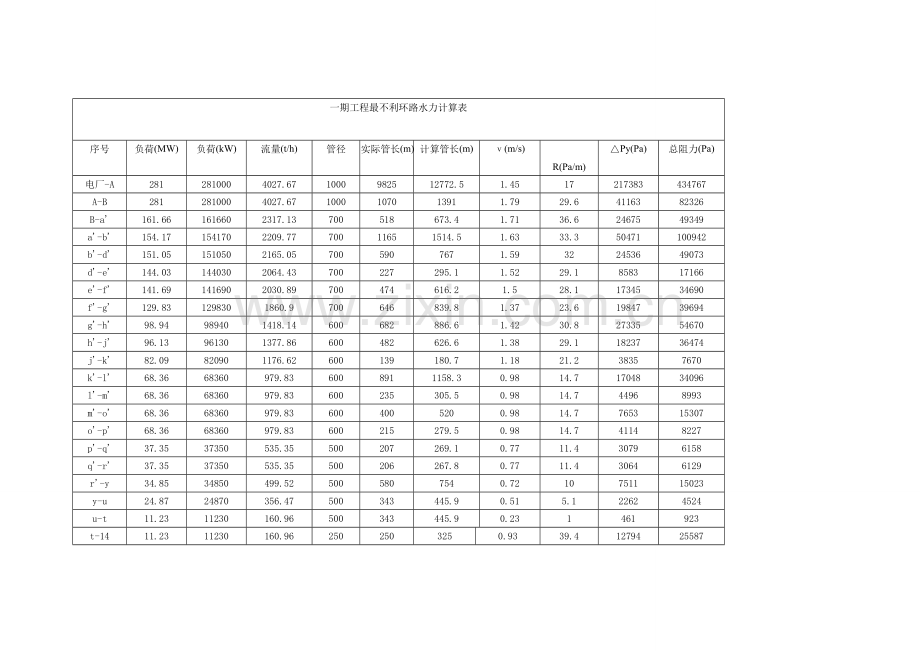

一期工程最不利环路水力计算表
序号
负荷(MW)
负荷(kW)
流量(t/h)
管径
实际管长(m)
计算管长(m)
ν(m/s)

△Py(Pa)
总阻力(Pa)
R(Pa/m)
电厂-A
281
281000
4027.67
1000
9825
12772.5
1.45
17
217383
434767
A-B
281
281000
4027.67
1000
1070
1391
1.79
29.6
41163
82326
B-a'
161.66
161660
2317.13
700
518
673.4
1.71
36.6
24675
49349
a'-b'
154.17
154170
2209.77
700
1165
1514.5
1.63
33.3
50471
100942
b'-d'
151.05
151050
2165.05
700
590
767
1.59
32
24536
49073
d'-e'
144.03
144030
2064.43
700
227
295.1
1.52
29.1
8583
17166
e'-f'
141.69
141690
2030.89
700
474
616.2
1.5
28.1
17345
34690
f'-g'
129.83
129830
1860.9
700
646
839.8
1.37
23.6
19847
39694
g'-h'
98.94
98940
1418.14
600
682
886.6
1.42
30.8
27335
54670
h'-j'
96.13
96130
1377.86
600
482
626.6
1.38
29.1
18237
36474
j'-k'
82.09
82090
1176.62
600
139
180.7
1.18
21.2
3835
7670
k'-l'
68.36
68360
979.83
600
891
1158.3
0.98
14.7
17048
34096
l'-m'
68.36
68360
979.83
600
235
305.5
0.98
14.7
4496
8993
m'-o'
68.36
68360
979.83
600
400
520
0.98
14.7
7653
15307
o'-p'
68.36
68360
979.83
600
215
279.5
0.98
14.7
4114
8227
p'-q'
37.35
37350
535.35
500
207
269.1
0.77
11.4
3079
6158
q'-r'
37.35
37350
535.35
500
206
267.8
0.77
11.4
3064
6129
r'-y
34.85
34850
499.52
500
580
754
0.72
10
7511
15023
y-u
24.87
24870
356.47
500
343
445.9
0.51
5.1
2262
4524
u-t
11.23
11230
160.96
500
343
445.9
0.23
1
461
923
t-14
11.23
11230
160.96
250
250
325
0.93
39.4
12794
25587
t-s
0
0
0
500
456
592.8
0
0
0
0
合计

18418

1031788

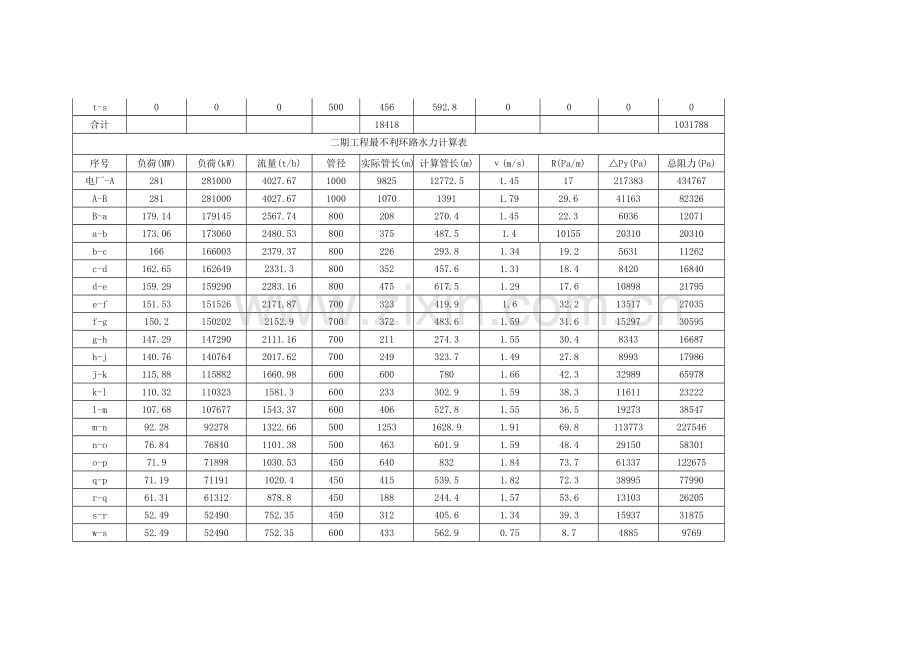

二期工程最不利环路水力计算表
序号
负荷(MW)
负荷(kW)
流量(t/h)
管径
实际管长(m)
计算管长(m)
ν(m/s)
R(Pa/m)
△Py(Pa)
总阻力(Pa)
电厂-A
281
281000
4027.67
1000
9825
12772.5
1.45
17
217383
434767
A-B
281
281000
4027.67
1000
1070
1391
1.79
29.6
41163
82326
B-a
179.14
179145
2567.74
800
208
270.4
1.45
22.3
6036
12071
a-b
173.06
173060
2480.53
800
375
487.5
1.4
10155
20310
20310
b-c
166
166003
2379.37
800
226
293.8
1.34
19.2
5631
11262
c-d
162.65
162649
2331.3
800
352
457.6
1.31
18.4
8420
16840
d-e
159.29
159290
2283.16
800
475
617.5
1.29
17.6
10898
21795
e-f
151.53
151526
2171.87
700
323
419.9
1.6
32.2
13517
27035
f-g
150.2
150202
2152.9
700
372
483.6
1.59
31.6
15297
30595
g-h
147.29
147290
2111.16
700
211
274.3
1.55
30.4
8343
16687
h-j
140.76
140764
2017.62
700
249
323.7
1.49
27.8
8993
17986
j-k
115.88
115882
1660.98
600
600
780
1.66
42.3
32989
65978
k-l
110.32
110323
1581.3
600
233
302.9
1.59
38.3
11611
23222
l-m
107.68
107677
1543.37
600
406
527.8
1.55
36.5
19273
38547
m-n
92.28
92278
1322.66
500
1253
1628.9
1.91
69.8
113773
227546
n-o
76.84
76840
1101.38
500
463
601.9
1.59
48.4
29150
58301
o-p
71.9
71898
1030.53
450
640
832
1.84
73.7
61337
122675
q-p
71.19
71191
1020.4
450
415
539.5
1.82
72.3
38995
77990
r-q
61.31
61312
878.8
450
188
244.4
1.57
53.6
13103
26205
s-r
52.49
52490
752.35
450
312
405.6
1.34
39.3
15937
31875
w-s
52.49
52490
752.35
600
433
562.9
0.75
8.7
4885
9769
x-w
49.84
49843
714.42
600
105
136.5
0.72
7.8
1068
2136
x-x1
49.84
49843
714.42
600
501
651.3
0.72
7.8
5096
10192
x1-x2
46.31
46314
663.84
600
241
313.3
0.67
6.8
2117
4233
x2-x3
42.79
42786
613.26
500
183
237.9
0.89
15
3572
7144
x3-x4
41.02
41021
587.97
500
168
218.4
0.85
13.8
3015
6029
x4-x5
21.17
21172
303.47
450
196
254.8
0.54
6.4
1629
3258
x5-x7
17.64
17644
252.89
400
196
254.8
0.57
8.2
2099
4199
x7-53
3.53
3529
50.58
400
970
1261
0.11
0.3
416
831
合计

21189

1411805

管网调节计算表
室外某 一温度 0C
室外计 算温度 0C
室内设 计温度 0C
一级网 设计供水 温度 0C
一级网 设计回水 温度 0C
二级网 设计供水 温度 0C
二级网 设计回水 温度 0C

一级网 调节供水 温度 0C
一级网 调节回水 温度 0C
二级网 调节供水 温度 0C
二级网 调节回水 温度 0C
相对 热负荷比
5
-12
18
130
70
90
65
0.43
103.81
43.81
62.82
37.82
4
-12
18
130
70
90
65
0.47
105.34
45.34
64.61
39.61
3
-12
18
130
70
90
65
0.5
106.88
46.88
66.37
41.37
2
-12
18
130
70
90
65
0.53
108.43
48.43
68.11
43.11
1
-12
18
130
70
90
65
0.57
109.98
49.98
69.81
44.81
0
-12
18
130
70
90
65
0.6
111.53
51.53
71.48
46.48
-1
-12
18
130
70
90
65
0.63
113.08
53.08
73.13
48.13
-2
-12
18
130
70
90
65
0.67
114.63
54.63
74.76
49.76
-3
-12
18
130
70
90
65
0.7
116.18
56.18
76.36
51.36
-4
-12
18
130
70
90
65
0.73
117.72
57.72
77.95
52.95
-5
-12
18
130
70
90
65
0.77
119.26
59.26
79.51
54.51
-6
-12
18
130
70
90
65
0.8
120.8
60.8
81.06
56.06
-7
-12
18
130
70
90
65
0.83
122.34
62.34
82.59
57.59
-8
-12
18
130
70
90
65
0.87
123.87
63.87
84.1
59.1
-9
-12
18
130
70
90
65
0.9
125.4
65.4
85.6
60.6
-10
-12
18
130
70
90
65
0.93
126.94
66.94
87.08
62.08
-11
-12
18
130
70
90
65
0.97
128.47
68.47
88.55
63.55
-12
-12
18
130
70
90
65
1
130
70
90
65

一期（2014 年）各路段管网统计
道路名
名称
规格
单位
管长
管长
江南大道
高密度聚乙烯聚氨酯预制直埋保温管
D1020x12
m
9824
19648

高密度聚乙烯聚氨酯预制直埋保温管
D1020x12
m
1070
2140

高密度聚乙烯聚氨酯预制直埋保温管
D720x10
m
4397
8794
乌喀路
高密度聚乙烯聚氨酯预制直埋保温管
D630x10
m
1304
2608
南大街
高密度聚乙烯聚氨酯预制直埋保温管
D325x8
m
376
752

高密度聚乙烯聚氨酯预制直埋保温管
D377x8
m
1005
2010

健康路
高密度聚乙烯聚氨酯预制直埋保温管
D325x8
m
452
904

高密度聚乙烯聚氨酯预制直埋保温管
D820x10
m
1548
3096

高密度聚乙烯聚氨酯预制直埋保温管
D720x10
m
1231
2462
杭州大道
高密度聚乙烯聚氨酯预制直埋保温管
D630x10
m
1250
2500

高密度聚乙烯聚氨酯预制直埋保温管
D426x8
m
1063
2126

高密度聚乙烯聚氨酯预制直埋保温管
D219x7
m
260
520
虹桥路
高密度聚乙烯聚氨酯预制直埋保温管
D159x5
m
300
600

高密度聚乙烯聚氨酯预制直埋保温管
D325x8
m
800
1600

文化路
高密度聚乙烯聚氨酯预制直埋保温管
D219x7
m
800
1600

高密度聚乙烯聚氨酯预制直埋保温管
D529x10
m
1700
3400

西湖大道
高密度聚乙烯聚氨酯预制直埋保温管
D478x8
m
1378
2756

高密度聚乙烯聚氨酯预制直埋保温管
D377x8
m
752
1504

高密度聚乙烯聚氨酯预制直埋保温管
D219x7
m
100
200
塔北路
高密度聚乙烯聚氨酯预制直埋保温管
D159x5
m
100
200
合计
高密度聚乙烯聚氨酯预制直埋保温管

m
29710
59420

一期（2015 年）各路段管网统计
道路名
名称
规格
单位
管长
管长
乌喀路
高密度聚乙烯聚氨酯预制直埋保温管
D630x10
m
850
1700
中原路
高密度聚乙烯聚氨酯预制直埋保温管
D325x8
m
727
1454
解放路
高密度聚乙烯聚氨酯预制直埋保温管
D720x10
m
2181
4362

高密度聚乙烯聚氨酯预制直埋保温管
D377x8
m
379
463

高密度聚乙烯聚氨酯预制直埋保温管
D325x8
m
680
364
文化路
高密度聚乙烯聚氨酯预制直埋保温管
D159x5
m
500
1000
迎宾路
高密度聚乙烯聚氨酯预制直埋保温管
D325x8
m
789
1578
府七路
高密度聚乙烯聚氨酯预制直埋保温管
D325x8
m
580
1160

高密度聚乙烯聚氨酯预制直埋保温管
D219x7
m
650
1300

杭州大道
高密度聚乙烯聚氨酯预制直埋保温管
D159x5
m
423
846

高密度聚乙烯聚氨酯预制直埋保温管
D377x8
m
559
1118

高密度聚乙烯聚氨酯预制直埋保温管
D325x8
m
478
956
西湖大道
高密度聚乙烯聚氨酯预制直埋保温管
D273x7
m
450
900
北大街
高密度聚乙烯聚氨酯预制直埋保温管
D273x7
m
471
942
栏杆北路
高密度聚乙烯聚氨酯预制直埋保温管
D325x17
m
1244
2488
合计
高密度聚乙烯聚氨酯预制直埋保温管

m
10961
21922
二期（至 2017 年）各路段管网统计
道路名
名称
规格
单位
管长
管长

高密度聚乙烯聚氨酯预制直埋保温管
D426x8
m
283
566

高密度聚乙烯聚氨酯预制直埋保温管
D377x8
m
521
1042
虹桥路
高密度聚乙烯聚氨酯预制直埋保温管
D325x7
m
285
570

高密度聚乙烯聚氨酯预制直埋保温管
D273x7
m
339
678
高密度聚乙烯聚氨酯预制直埋保温管
D159x5
m
457
914

高密度聚乙烯聚氨酯预制直埋保温管
D720x10
m
540
1080

高密度聚乙烯聚氨酯预制直埋保温管
D377x8
m
273
546

高密度聚乙烯聚氨酯预制直埋保温管
D325x7
m
200
400

高密度聚乙烯聚氨酯预制直埋保温管
D273x7
m
200
400
杭州大道
高密度聚乙烯聚氨酯预制直埋保温管
D219x7
m
400
800
规划路
高密度聚乙烯聚氨酯预制直埋保温管
D820x10
m
1625
3250

高密度聚乙烯聚氨酯预制直埋保温管
D529x10
m
941
1882

高密度聚乙烯聚氨酯预制直埋保温管
D478x8
m
168
336

高密度聚乙烯聚氨酯预制直埋保温管
D377x8
m
376
752
建设路
高密度聚乙烯聚氨酯预制直埋保温管
D325x7
m
950
1900
迎宾路
高密度聚乙烯聚氨酯预制直埋保温管
D325x7
m
300
600

高密度聚乙烯聚氨酯预制直埋保温管
D273x7
m
339
678

高密度聚乙烯聚氨酯预制直埋保温管
D219x7
m
669
1338

高密度聚乙烯聚氨酯预制直埋保温管
D159x5
m
457
914
合计
高密度聚乙烯聚氨酯预制直埋保温管

m
9323
18646
总计
高密度聚乙烯聚氨酯预制直埋保温管

m
49994
99988
