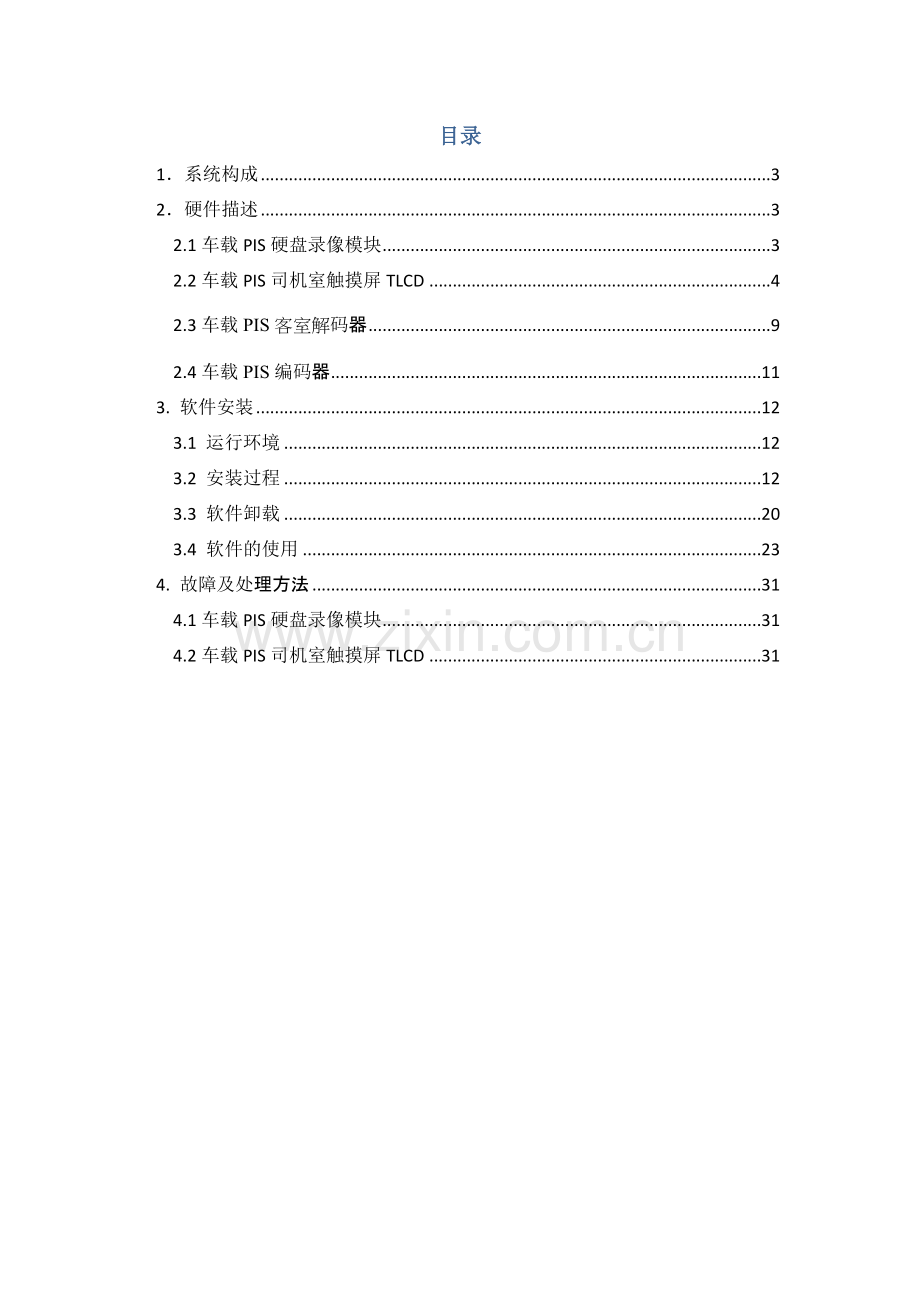

目录
1．系统构成 3
2．硬件描述 3
2.1车载PIS硬盘录像模块 3
2.2车载PIS司机室触摸屏TLCD 4
2.3车载PIS客室解码器 9
2.4车载PIS编码器 11
3. 软件安装 12
3.1 运行环境 12
3.2 安装过程 12
3.3 软件卸载 20
3.4 软件的使用 23
4. 故障及处理方法 31
4.1车载PIS硬盘录像模块 31
4.2车载PIS司机室触摸屏TLCD 31

1．系统构成
本文档规范了CCTV和PIDS系统的维修检修工作，包含了系统中的部件安装 图、部件的各级维护与检修的内容、部件维护需要主要事项等。

系统图见图 1。

系统设备如下表 1：

序号
系统设备名称
数量/
备注

列

1.
车载PIS硬盘录像模块
2
安装在司机室

2.
车载PIS司机室触摸屏TLCD
2
安装在司机台

3.
车载PIS编码器
6
安装在 3U机柜内

4.
车载PIS客室解码器
6
安装在 3U机柜内

2．硬件描述
2.1车载PIS硬盘录像模块
2.1.1产品功能
² 硬盘支持SATA2接口/2TB
² 录像能力16路D1码流1Mbps码率，7*24时长；
² 远程回放支持；
² 双网口支持；
² 录像以太网导出；
² 定制日志协议支持；
² 日志存储和导出；
² 设备状态导出；
² 供电DC+12V；
2.1.2电气接口定义
a) 面板具备一个百兆以太网接口，连接器使用HARTING D-Sub9（公座使用镀金针），面板上为公座，对应插头为母头；

管脚号
线号
定义
说明
导线型号
备注
1

BI_DA+ (白橙)
白橙
CAT5线

2
BI_DA- (橙)
橙
3
BI_DB+ (白绿)
白绿
6
BI_DB- (绿)
绿
4
BI_DC+（白蓝)
白蓝
5
BI_DC-（蓝)
蓝
7
BI_DD+（白棕）
白棕
8
BI_DD-（棕）
棕
9
NC
空脚
2.2车载PIS司机室触摸屏TLCD
2.2.1产品功能
u 触摸屏种类： 电阻触摸屏
u 尺寸： 12.1英寸
u 分辨率： 不低于800*600
u 监控屏对比度： 400:1
u 监控屏亮度： 400cd/ ㎡
u 监控屏可视角度： 140°
u 触摸屏可视范围： 244.2×191.4mm
u 透光率： >92%,最高可达100%（按ASTM D1003-92）
u 定位精度： 0.7mm
u 触摸激活力： 可感知100g的触摸力（可调节）
u 响应时间： ≤16ms
u 耐久性： 抗刮擦
u 表面硬度： 莫氏7级，可耐受1kg钢球1米高度跌落而不破碎（试验方法参见标准GB9963-1988和60950©IEC-1999）。即使破裂，碎片对人体也不会造成伤害。
u 单点触摸： 超过5千万次
u 防水标准： 满足NEMA4标准
u 化学抵抗力： 触摸屏的触摸有效区能抵抗丙酮、甲苯、丁酮、乙丙酮、甲醇、乙酸、乙酯氨基清洁剂、汽油、煤油及醋等化学物质。
u 静电保护： 能承受随意分布至触摸屏触摸有效区15kV的20次放电
u FCC认证： 控制器及电缆组成的系统通过FCC A级认证。
² 实时画面预览：
1. 描述：音视频编码器将摄像机的图像信息及音频信息进行编码后送进以太网，TLCD软件从网络中接收数据并解码显示（包括音频）。该部分的配置中应包含音频的解码开关。
2. 约束及其他：
a) 编码格式为H.264或MPEG4；
b) 1/4/9分屏；
c) 最多16路监控图像；
d) 监控通道手动选择；
e) 用户可通过界面设置轮询启停，通过维护软件修改轮询间隔时间；
f) 视频画面大小支持缩放；
² 录像回放：
1. 描述：录像回放需与TDVR配合完成，录像功能在TDVR中完成，录像文件亦存在于TDVR中，需要录像回放时，TLCD通过界面操作生成并发送回放指令及信息，并远程回放录像。
2. 约束及其他：
a) 录像回放功能支持按文件回放；
b) 录像回放功能支持按时间段回放；
c) 录像回放功能支持按录像类型回放；
d) 支持快慢进退，单帧回放；
² 报警联动：
1. 描述：
2. 约束及其他：
² 图像实时上传：
1. 描述：车载CCTV系统需按要求向地面控制中心发送两路实时监控视频数据，TLCD完成实时上传功能。在接收到地面控制中心发送的视频请求指令后，发送其要求通道的的实时图像数据，收到地面控制中心发送的停止信息后，停止发送数据。
2. 约束及其他：
a) 要求WLan提供不少于3Mbps带宽；
b) 支持同时发送2路视频图像数据；
c) 支持即时通道切换；
d) 提供《南4-CCTV上传方案设计书》
² TS流转发：
1. 描述：
2. 约束及其他：
² 视频文件转TS流发送：
1. 描述：TLCD支持将本地视频文件转TS流并发送到指定IP（包括组播IP）。
2. 约束及其他：
a) 本地视频文件格式：AVI，WMV,MP4；
b) 本地播放菜单配置；
² 运营信息控制：
1. 描述：在客室LCD屏中会有站点信息，提示信息，文字新闻等信息显示，这些信息的控制及数据源来自TLCD，TLCD在接受到广播系统的信息后，向各个客室视频解码设备发送相应的控制信息和数据源信息，由客室解码设备完成叠加。
2. 约束及其他：
a) 运营信息主要通过CAN-232通讯获得；
b) 《TLCD-MDU通讯协议》；
² 主从控制：
1. 描述：列车在两端司机室各安装1台TLCD，两台TLCD同时加电并接入列车网络；TLCD通过CAN-232从PA系统获得主控信号，并根据其信号设置两台TLCD主从，主端TLCD可以进行操作，从端TLCD不能操作。
2. 约束及其他：
a) TLCD主控由PA系统通过CAN-232通知；
b) TLCD中PIDS模块工作端跟随AP工作端，TLCD主控端可对其进行控制；
c) TLCD中CCTV上传模块工作端跟随AP工作端，TLCD主控端可对其进行控制；
d) TLCD启动默认非主控；
² 软件更新：
1. 描述：LCD支持以太网更新程序、配置、资源文件。TLCD可通过FTP协议向FTP服务器指定路径下载和更新相应文件及程序。
2. 约束及其他：
a) 《NJ4项目软件网络更新规定》；
² 供电电源：DC+12V，由CAN通讯转接板提供。
2.2.2 产品外观

电源 CAN通讯接口 以太网接口
2.2.3电气接口定义
a) 电源，2P，5.08mm间距WAGO端子；
b) CAN通讯接口，4P，5.08间距WAGO端子；
c) 具备两个百兆以太网接口，连接器使用HARTING D-Sub9（公座使用镀金针），面板上为公座，对应插头为母头；

管脚号
线号
定义
说明
导线型号
备注
1

BI_DA+ (白橙)
白橙
CAT5线

2
BI_DA- (橙)
橙
3
BI_DB+ (白绿)
白绿
6
BI_DB- (绿)
绿
4
BI_DC+（白蓝)
白蓝
5
BI_DC-（蓝)
蓝
7
BI_DD+（白棕）
白棕
8
BI_DD-（棕）
棕
9
NC
空脚
2.3车载PIS客室解码器
2.3.1产品功能
² 以太网络数据输入，VGA数据输出，音频输出
² MPEG2-TS变码流解码播放；
² 视频清晰度1280*1024；
² 支持定制协议；
² 支持以太网更新；
² 视频位置和现实区域定制；
² 除视频外，应最少支持6窗口服务信息显示定制，包含位置，大小，背景图片，字体，字号等信息定制。
² 同时两条不同内容滚动字幕。
² 解码后采用VGA信号输出，同时向背板和面板上DB15输出。
² 背板接口至少含1路音频输出接口（推荐支持左右声道），输出电平为0dBm（RMS0.775V，Vp=1.1V，600欧）
² 面板具备1路以太网接口（采用DB9）；
² 12V电源供电，由背板提供；
2.3.2电气接口定义
前面板具备一个1百兆以太网接口，连接器使用HARTING D-Sub9（公座使用镀金针），面板上为公座，对应插头为母头。

管脚号
线号
定义
说明
导线型号
备注
1

BI_DA+ (白橙)
白橙
CAT5线

2
BI_DA- (橙)
橙
3
BI_DB+ (白绿)
白绿
6
BI_DB- (绿)
绿
4
BI_DC+（白蓝)
白蓝
5
BI_DC-（蓝)
蓝
7
BI_DD+（白棕）
白棕
8
BI_DD-（棕）
棕
9
NC
空脚

面板还具有一个标准VGA输出口，采用DB15，定义略。
2.4车载PIS编码器
2.4.1产品功能
² 模拟视频输入：3路，BNC(电平1.0Vp-p，阻抗1kΩ)；
² 音频输入：3路（电平：2.0Vp-p，阻抗：1kΩ）；
² 视频压缩标准：H.264/MPEG2/MPEG4/MJPEG；
² 视频编码分辨率：WD1/4CIF/2CIF/CIF，可更改，即时生效；
² 视频码率：32Kbps-2048Kbps，可自定义，即时生效；
² 视频帧率：H.264:1/16-25帧/秒;MPEG2/4:1-25帧/秒，可更改，即时生效；
² 音频压缩标准：G.711u；
² 音频码率：64kbps；
² 码流类型：复合流/视频流；
² 遮挡报警：支持
² 面板具备地址拨码开关（可设16个值）
² 面板具备4路录音输入，采用wago端子（3.5mm间距）。
² 背板也具备录音输入，与前面板是并联关系。与背板的接口有1路录音输入口（输入电平为0dBm（RMS0.775V，Vp=1.1V），输入接口采用1：1音频变压器隔离），4路录音接口可以通过跳线接通背板的录音输入。（可以单选一，也可以多选一，比如板卡的2路输入可与背板录音输入接在一起）
² 背板含1路以太网接口。
² 12V电源供电，由背板提供。
2.4.2电气接口定义
a) 3路标准BNC视频编码输入.
b) 3路录音输入接口，Wago端子 3.5间距定义如下：

管脚号
线号
定义
说明
导线型号
备注
1

AUDIO_in1+

2
G

3
AUDIO_in 2+

4
G

5
AUDIO_in 3+

6
G

3. 软件安装
3.1 运行环境
操作系统：
嵌入式系统
安装前请将系统中运行的杀毒软件关闭

触摸屏：
800*600分辨率，用于超级终端进行程序烧写，波特率设定为115200。
3.2 安装过程
3.2.1参数配置：
setenv bootargs 'mem=250M console=ttyAMA0,115200 root=/dev/mtdblock2 rootfstype=yaffs2 mtdparts=hinand:1M(boot),15M(kernel),150M(rootfs),1M(config1),1M(config2),50M(app),38M(backup)'
setenv bootcmd 'nand read 0x82000000 0x100000 0x500000;bootm 0x82000000'
setenv ethaddr xx:xx:xx:xx:xx:xx;setenv eth1addr xx:xx:xx:xx:xx:xx;setenv serverip 192.168.xx.xx;setenv ipaddr 192.168.xx.xx;setenv bootdelay 3;saveenv

3.2.2 系统烧写:
3.2.2.1 uboot:
mw.b 0x81000000 0xFF 0x100000;tftp 0x81000000 gen_hi3531_uboot_v1.0.0.1.bin
nand erase 0 0x100000;nand write 0x81000000 0 0x100000
3.2.2.2 Kernel:
mw.b 0x81000000 0xFF 0xF00000;tftp 0x81000000 gen_hi3531_kernel_v1.0.0.1.img
nand erase 0x100000 0xF00000;nand write 0x81000000 0x100000 0xF00000
3.2.2.3 Rootfs:
mw.b 0x81000000 0xFF 0x9600000;tftp 81000000 gen_hi3531_sys_v1.0.0.1.yaffs
nand erase 0x1000000 0x9600000;nand write.yaffs 0x81000000 0x1000000 $(filesize)
3.2.2.4 Cfg:
mw.b 0x81000000 0xFF 0x100000;tftp 0x81000000 CJV7120T_v1.0.0.1.cfg
nand erase 0xA600000 0x100000;nand write 0x81000000 0xA600000 0x100000
nand erase 0xA700000 0x100000;nand write 0x81000000 0xA700000 0x100000
3.2.2.5 App:
tftp 0x81000000 gen_hi3531_app_v1.0.0.1.yaffs
nand erase 0xA800000 0x3200000;nand write.yaffs 0x81000000 0xA800000 $(filesize)
3.2.2.6 Backup:
nand erase 0xDA00000 0x2600000;
3.3 软件的使用
3.3.1 启动服务
监控模块
程序启动默认四画面轮巡监控，可以设置轮巡和非轮巡，监控可以选择单四画面。
分屏按钮绿色为四屏，黑色为单屏，轮巡按钮绿色为轮巡状态，黑色为非轮巡状态。
登录平台之后，监控下边显示所有摄像头的在线状态，点击单个摄像头查看也可以轮巡查看设备监控视频。当前视频设备显示为绿色。
默认四平轮巡状态

点击轮巡按钮进入四平非轮巡状态

点击分屏进入单屏非轮巡状态

点击轮巡视进入单屏轮巡状态

报警
接收到报警信息时，强制切换到CCTV单画面状态，报警通道按钮显示为红色；
当有多个报警时，所有报警通道按钮显示红色，视频画面显示当前正在处理的图像，若当前没有正在处理，则显示报警队列中第一个报警。

媒体模块
点击媒体按钮进入详细设置界面；可以进行媒体工作模式切换；自动模式下，直播和垫播有PIDS自动控制，界面显示当前播放源；手动模式下，可手动选择垫播源和直播源；
本地播放设置用来设置垫播播放列表，其中本地文件列表显示本地存储的所有视频文件，播放列表即播放菜单，设置完成后点击确定保存播放列表，点击取消恢复到当前播放列表状态；点击同步到对侧按钮将播放列表同步到对侧司机室；点击关闭按钮，关闭详细设置 如图

检索模块
点击检索进入检索界面，可以进行运行日志、报警日志、普通录像、报警录像的查询，可以选择录像文件回放

运行日志
系统会实时记录所有操作，并上传到服务器进行保存，点击运行日志，可以查看当前所有运行日志，可以选择时间段进行查询。可以查询到日志内容，开始时间、结束时间等信息。

报警日志查询
系统会记录所有报警操作，生成报警日志上传到服务器，客户端点击报警日志，可以查询到所有的报警日志，显示报警日志内容，开始时间、结束时间。

普通录像查询
客户端点击普通录像按钮，可以查询所有的录像文件。包括自动录像、手动录像、报警录像等，可以选择时间段进行查询

选中某个录像文件，点击回放按钮，可以对录像文件进行回放，可以播放、暂停、停止、单帧播放、快进播放，还可以直接点击上一个、下一个对上下文件进行播放

报警录像查询
点击报警录像可以单独查询所有的报警录像，并对其进行回放。

4. 故障及处理方法
4.1车载PIS硬盘录像模块
项目
项目
处理方法

硬盘
不能读写数据
更换 硬盘

不能读写数据（PTU 报告错误）

主板
系统不能启动

更换 主板

系统启动时报告硬盘错误

系统不启动

按主机启动键开机后电源指示灯不
1：检查电源输入

电源

亮

2：更换 电源板

4.2车载PIS司机室触摸屏TLCD
项目
故障现象
处理方法

1：检查触摸屏连接

触摸屏
点击触摸屏没反应
2 ： 更 换 触 摸 屏 连 接 口

（COM1-COM2）

3：更换显示器

1：检查触摸屏110V 电源

2：检查以太网连接

不亮

3：调节控制面板

显示器

4：更换显示器

1：调节控制面板

显示画面或色彩不良

2：检查以太网连接

3：更换显示器
