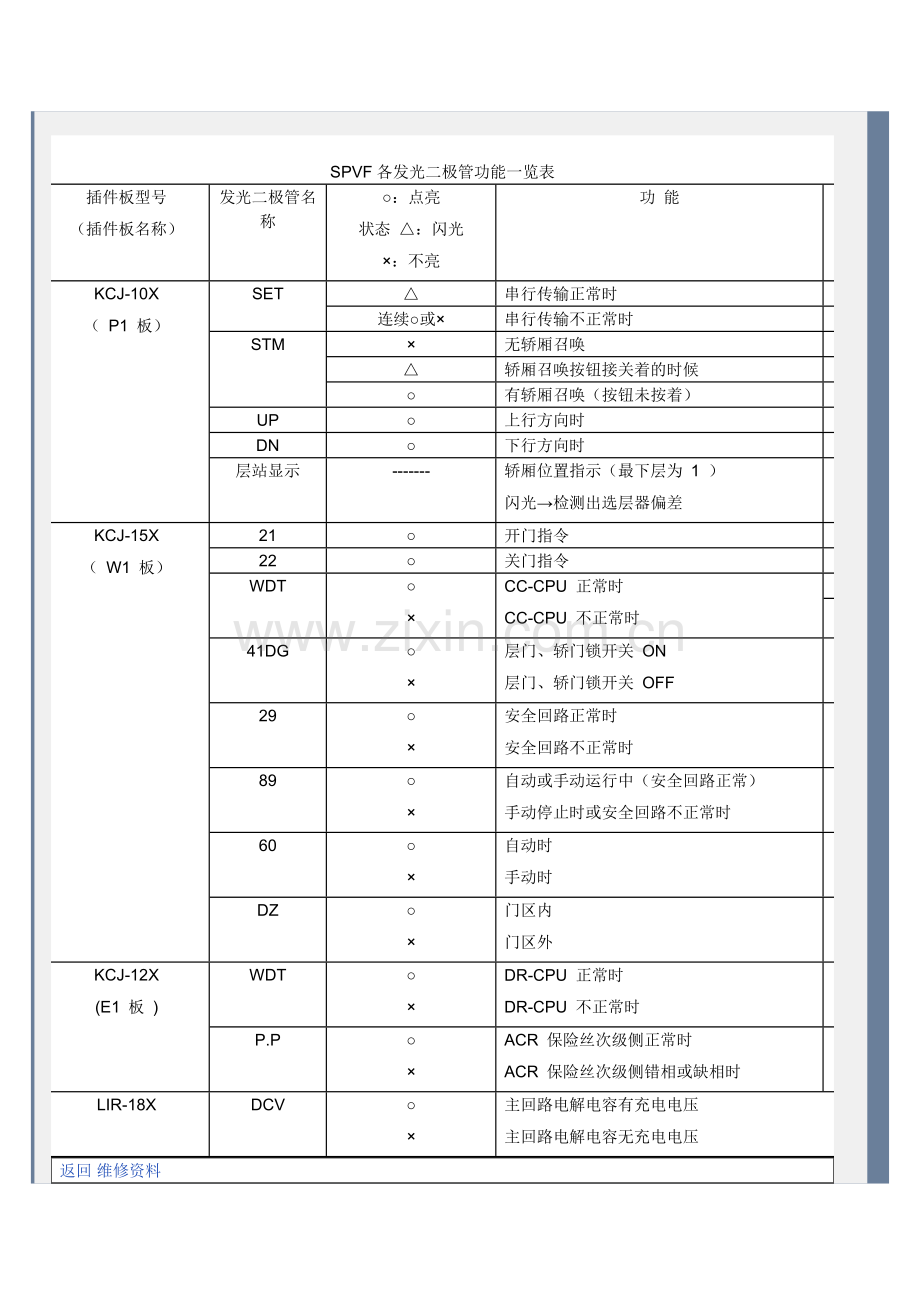

SPVF各发光二极管功能一览表
插件板型号
（插件板名称）
发光二极管名称
○：点亮
状态 △：闪光
×：不亮
功 能

KCJ-10X
（ P1 板）
SET
△
串行传输正常时

连续○或×
串行传输不正常时

STM
×
无轿厢召唤

△
轿厢召唤按钮接关着的时候

○
有轿厢召唤（按钮未按着）

UP
○
上行方向时

DN
○
下行方向时

层站显示
-------
轿厢位置指示（最下层为 1 ）
闪光→检测出选层器偏差

KCJ-15X
（ W1 板）
21
○
开门指令

22
○
关门指令

WDT
○
×
CC-CPU 正常时
CC-CPU 不正常时

41DG
○
×
层门、轿门锁开关 ON
层门、轿门锁开关 OFF

29
○
×
安全回路正常时
安全回路不正常时

89
○
×
自动或手动运行中（安全回路正常）
手动停止时或安全回路不正常时

60
○
×
自动时
手动时

DZ
○
×
门区内
门区外

KCJ-12X
(E1 板 )
WDT
○
×
DR-CPU 正常时
DR-CPU 不正常时

P.P
○
×
ACR 保险丝次级侧正常时
ACR 保险丝次级侧错相或缺相时

LIR-18X
DCV
○
×
主回路电解电容有充电电压
主回路电解电容无充电电压

返回 维修资料

版权所有：电梯维修站

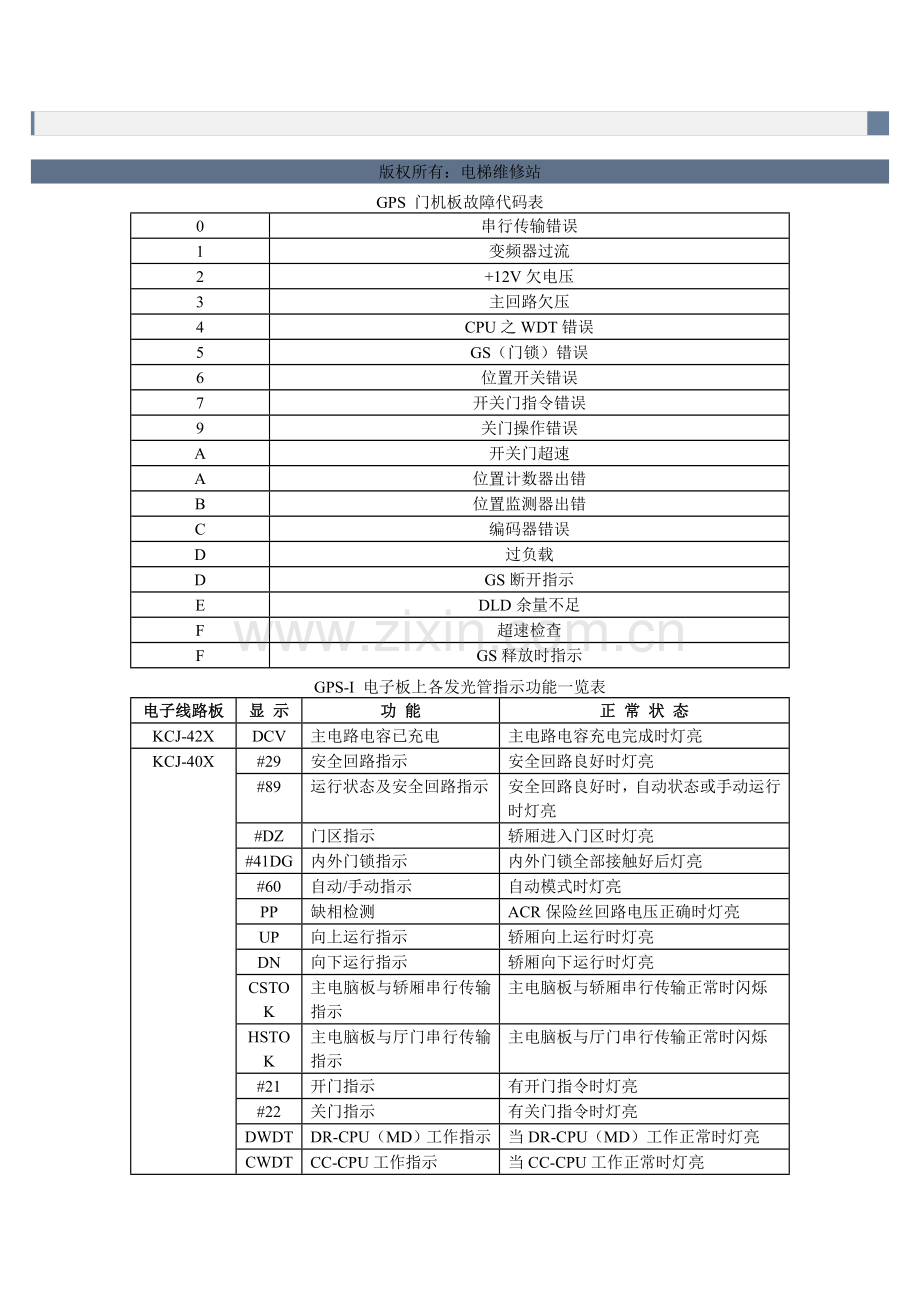

GPS 门机板故障代码表
0
串行传输错误
1
变频器过流
2
+12V欠电压
3
主回路欠压
4
CPU之WDT错误
5
GS（门锁）错误
6
位置开关错误
7
开关门指令错误
9
关门操作错误
A
开关门超速
A
位置计数器出错
B
位置监测器出错
C
编码器错误
D
过负载
D
GS断开指示
E
DLD余量不足
F
超速检查
F
GS释放时指示
GPS-I 电子板上各发光管指示功能一览表
电子线路板
显 示
功 能
正 常 状 态
KCJ-42X
DCV
主电路电容已充电
主电路电容充电完成时灯亮
KCJ-40X
#29
安全回路指示
安全回路良好时灯亮
#89
运行状态及安全回路指示
安全回路良好时，自动状态或手动运行时灯亮
#DZ
门区指示
轿厢进入门区时灯亮
#41DG
内外门锁指示
内外门锁全部接触好后灯亮
#60
自动/手动指示
自动模式时灯亮
PP
缺相检测
ACR保险丝回路电压正确时灯亮
UP
向上运行指示
轿厢向上运行时灯亮
DN
向下运行指示
轿厢向下运行时灯亮
CSTOK
主电脑板与轿厢串行传输指示
主电脑板与轿厢串行传输正常时闪烁
HSTOK
主电脑板与厅门串行传输指示
主电脑板与厅门串行传输正常时闪烁
#21
开门指示
有开门指令时灯亮
#22
关门指示
有关门指令时灯亮
DWDT
DR-CPU（MD）工作指示
当DR-CPU（MD）工作正常时灯亮
CWDT
CC-CPU工作指示
当CC-CPU工作正常时灯亮
MNT
指示R/M/WEN开关状态
当R/M/MEN开关在中产蜮下侧位置时，灯亮
轿顶门机电脑板
DCV
检测门机变频器主回路电压
当主回路电压低于17-30V时，灯熄灭
OLT/CLT
检测开/关门到位状态
当开门（关门）到位时灯亮
Gcut
检测门回路
当门回路断开时，灯亮
21
开门信号指示
当有开门信号时，灯亮
22
关门信号指示
当有关门信号时，灯亮
DOQ
检测轿门安全保护装置
（安全触板、光电保护）
当轿门安全保护装置动作时，灯亮
返回 维修资料
GPS-I MON开关与七段管显示功能一览表
MON位置
功能
LED显示器
0
故障显示
代码
代码含义
代码
代码含义
E0
无故障
E8
#LB故障
E1
欠速
E9
#5故障
E2
超速
EA
#BK故障
E3
反转
EB
到轿厢串行通信错误
E4
AST故障
EC
到厅门串行通信错误
E5
过电流
ED
CPU与外界连接插头错误
E6
过电压
EE
DR-CPU不能再启动
E7
欠电压
EF
CC-CPU不能再启动

1
轿厢位置显示
显示轿厢水平位置，显示范围为-19~+19，0~-0为运行的中点
2
安装时称重写入
SW LDO/LD1→LD0
现在的载重量作为空载数据写入E 2 PROM
SW LDO/LD1→LD1
现在的载重量作为平衡载重量数据写入E 2 PROM
SW LDO/LD1→中间位置
现在的载重量数据显示
3
楼层显示
显示轿厢所处楼层数
4
手动操作
显示轿厢所处楼层数
5
保养时称重写入
SW LDO/LD1→LD0
现在的载重量作为空载数据写入E 2 PROM
SW LDO/LD1→LD1
现在的载重量作为平衡载重量数据写入E 2 PROM
SW LDO/LD1→中间位置
现在的载重量数据显示
6
安装时手动操作模式
显示“H”+楼层数
7
楼层显示
显示轿厢所处楼层数
8
标准设定
显示轿厢所处楼层数
9
楼层显示
显示轿厢所处楼层数
A
楼层显示
显示轿厢所处楼层数
B
调整BK力矩
BK力矩设定值（十进制）
C
检测过负载蜂鸣器
SW LDO/LD1→中间位置
现在负载率显示
SW LDO/LD1→LDO/LD1
显示“OL”
D
称重显示
SW LDO/LD1→LD0
E 2 PROM中的空载数据显示
SW LDO/LD1→LD1
E 2 PROM中的平衡重量数据显示
SW LDO/LD1→中间位置
现在载重量的数据显示
E
TSD安全系数检测
显示楼层数
F
TSD运行检测
显示楼层数
返回 维修资料
GPS-I P1板上各开关功能一览表
开关名称
功 能
正常状态
TOP/BOT
TOP（上位）：顶层呼叫
中间
BOT（下位）：底层呼叫
UPC/DNC
UPC（上位）：轿厅上升
说明：闭合此开关，轿厢开始按设定方向运行。开关复位中中间位置，轿厢就近停层。如保持在UPC位置，轿厢将一直运行到最高层或次高层；保持在DNC位置，轿厢将一直运行到最底层或次底层。开关若不返回中间位置，电梯将不应答轿厢召唤。
中间
DNC（下位）：轿厢下降
DOOR/RST
DOOR（上位）：切断门机开关指令
中间
RST（下位）：CPU复位
DCB/FMS
DCB（上位）：关门
中间
FMS（下位）：写层高数据
R/M
MNT
WEN
R/M（上位）：警报器R/M亮
安装时置于中间
MNT（中间）：警报器R/M熄
WEN（下位）：修正EEPROM数据
LD0/LD1
写入及显示载重量
中间
RSW
SHIFT：模式（VP）的位置
8
LTB：平层时，抱闸接触器动作时间调节
8
MON：功能控制开关
安装时6，服务时8
返回 维修资料
三菱HOPE电梯P1板各发光二极管功能表
印刷线路板名称
发光二极管名称
功能
额定状态
P203702B000
DCV
主回路电容器充电指示器
主回路电解电容器充电时发光二极点亮
P203701B000
29#
--
当安全回路正常时发光二极管点亮
89#
--
自动或手动运行中，且安全回路正常时，发光二极管点亮
DZ#
--
当电梯轿厢在门区内时，发光二极管点亮
41DG#
门锁状态指示
当层门、轿门门锁全部ON时，发光二极管点亮
60#
--
当采用自动（AUTO）方式时，发光二极管点亮
PP
错相、缺相指示
当ACR保险丝次级侧正常时，发光二极管点亮
UP
向上方向
上行方向时，发光二极管点亮
DN
向下方向
下行方向时，发光二极管点亮
21#
--
有开门指令，发光二极管点亮
22#
--
有关门指令，发光二极管点亮
DWDT
--
在DR-CPU正常工作期间，该发光二极管点亮
CWDT
--
在CC-CPU正常工作期间，该发光二极管点亮
MNT
--
当R/M/WEN开关在中间位置时，该发光二极管点亮
7段数码显示
各种指示参见HOPE调试说明
指示目前的楼层（MON开关设置在“8”位置）
