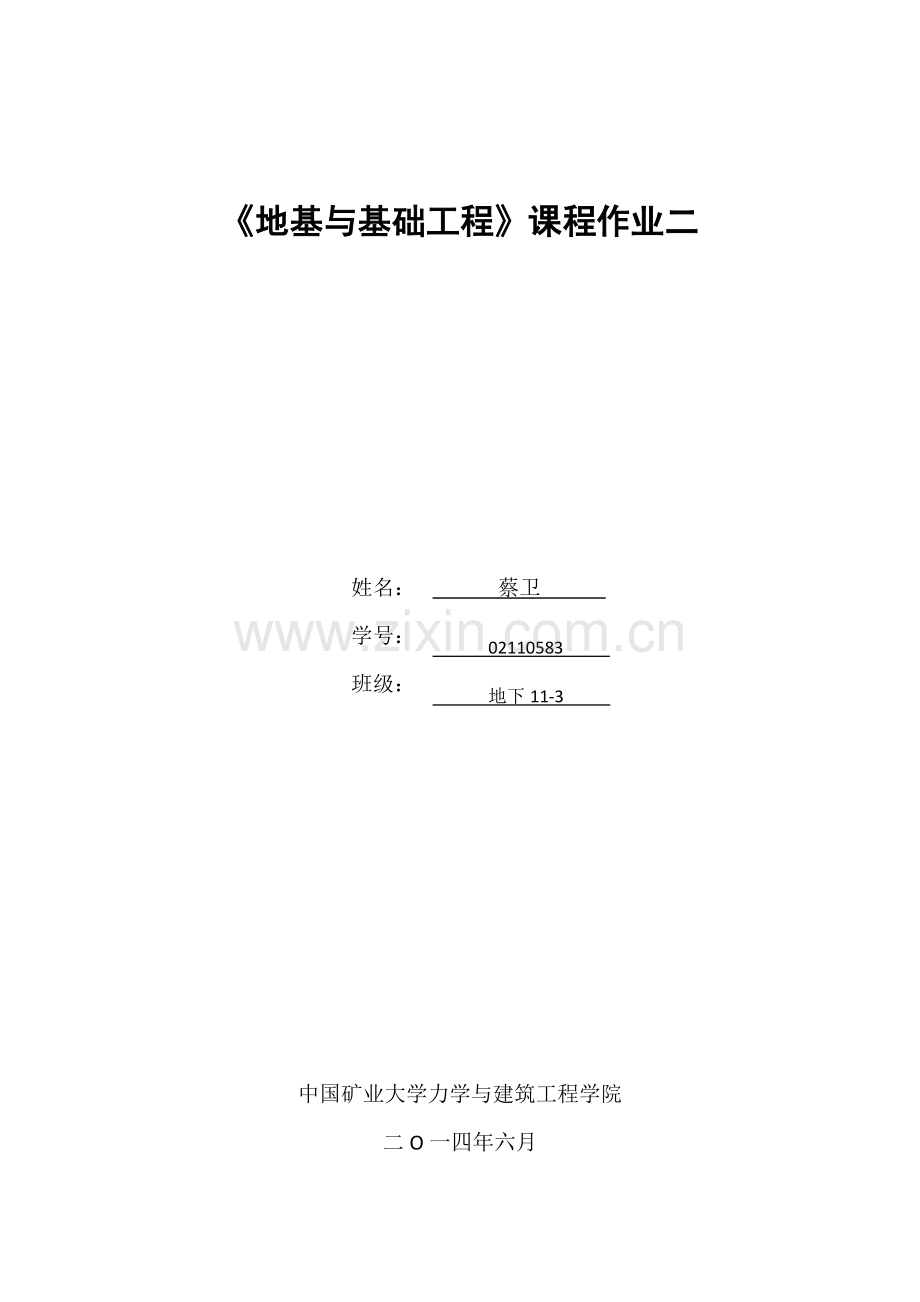

《地基与基础工程》课程作业二

姓名：
蔡卫
学号：
02110583
班级：
地下11-3

中国矿业大学力学与建筑工程学院
二O一四年六月

习题1. 在人口为30万的城镇建造单层工业厂房，厂房柱子断面为0.6m×0.6m。按荷载标准组合作用在柱基础上的荷载（至设计地面），为竖向力F=1000kN，水平力H=60kN,力矩M=180kN·m,基础梁端集中荷载P=80kN。地基为均匀粉质粘土，土的性质和地下水位见下图。地区的标准冻结深度为z0=1.6m,厂房采暖。试设计柱下扩展基础。

（1） 荷载组合
根据2-45题的结果取基底面积a×b=3200mm×3000mm，
按规范设计，荷载的标准组合应乘以1.35的基本组合值。
即：

（2） 基础地面净压力计算

荷载偏心距
基底净反力

（3） 基础冲减验算
1) Aaiegjc面积上地基反力Fl计算

按Aaiegjc面积上作用着Pe max计，则

2) 验算冲切破坏面的抗剪承载力
按式
因为,故。基础用C20混凝土，其轴心抗拉强度设计值,故

满足Fl<[V]要求，基础不会发生冲切破坏。
（4） 柱边基础弯矩计算
柱边与远側基础边缘的距离

柱边处的地基净反力由下式计算

根据和，计算纵向和横向受力钢筋面积，然后布置钢筋。
（5） 配筋计算
采用HRB335钢筋，，按内力臂系数计算，
沿着长边方向：
选配，实际钢筋面积2815mm2
沿着短边方向：
选配，实际钢筋面积1847mm2
习题2. 粉质粘土地基上的柱下条形基础，各柱传递到基础上的轴力设计值如下图所示，基础梁底宽b=2.5m，高h=1.2m,地基承载力设计值f=120kPa,试用倒梁法求基底反力分布和基础梁内力。

（1） 假定基底反力均匀分布，沿基础纵向的地基净反力为

（2） 梁的截面刚度
混凝土的弹性模量
梁的截面惯性矩

（3） 倒梁法把基础梁当成以柱端为不动支座的三跨连续梁，当底面作用以均匀反力时，各支座反力为

（4） 把支座不平衡力均匀分布在支座相邻两跨的各跨度范围内
对A、D支座有
对B、C支座有
（5） 把均匀不平衡作用于连续梁上，如下图，

求支座反力得，
（6） 求得第一次调整后的支座反力为

对于A、D支座，差值
对于B、C支座，差值
所以满足精度要求
用叠加后的地基反力与柱荷载作为梁上荷载，求梁截面弯矩分布图如下：

习题3. 柱下独立桩基础的承台埋深2.5m，底面积 ，混凝土为C30。柱断面尺寸为 。采用4根水下钻孔灌注桩，直径 ，布置如图4-51所示。相应于荷载效应标准组合为 ， ，（永久荷载效应控制）。
(1) 计算单桩竖向承载力特征值 ；
(2) 验算桩基中的单桩承载力；
(3) 计算承台地最大弯矩；
(4) 进行桩的冲切验算；
(5) 进行角桩冲切验算；

（1） 计算单桩竖向承载力特征值

- 桩端阻力特征值
- 桩侧阻力特征值
- 桩截面面积
- 桩身周长
- 桩身穿越每一层土的高度

（2）验算单桩承载力

故采用4根桩满足承载力要求。
单桩偏心荷载下最大竖向力为：

（3） 在承台结构计算中，取相应荷载效应基本组合的设计值。

对于承台，承台厚1.2米，保护层厚度取为50mm，则有效高度

各桩平均竖向反力为

最大竖向反力为

最大弯矩为

（4） 由图可知，其扩散角，因此需进行抗冲切验算。
冲切计算可按下式进行：

故

满足条件。其中：
— 不计承台及其以上填土自重，作用在冲切破坏锥体上的冲切力设计值，冲切破坏锥体应采用自柱边或承台变阶至相应桩顶内边缘连线构成的锥体，锥体与承台地面的夹角>45°；
— 冲切破坏锥体的有效高度，一般为承台受冲切承载力截面的厚度减去保护层厚度；
— 受冲切承载力截面高度影响系数
— 冲切系数；
— 冲跨比，；
— 柱边或变阶处至相应桩边的水平距离。当 时，取；当时，取
— 柱根部轴力设计值
（5）冲切力必须不大于抗冲切力，则需满足：

,
则抗冲切力为

小于抗冲切力,满足要求。
