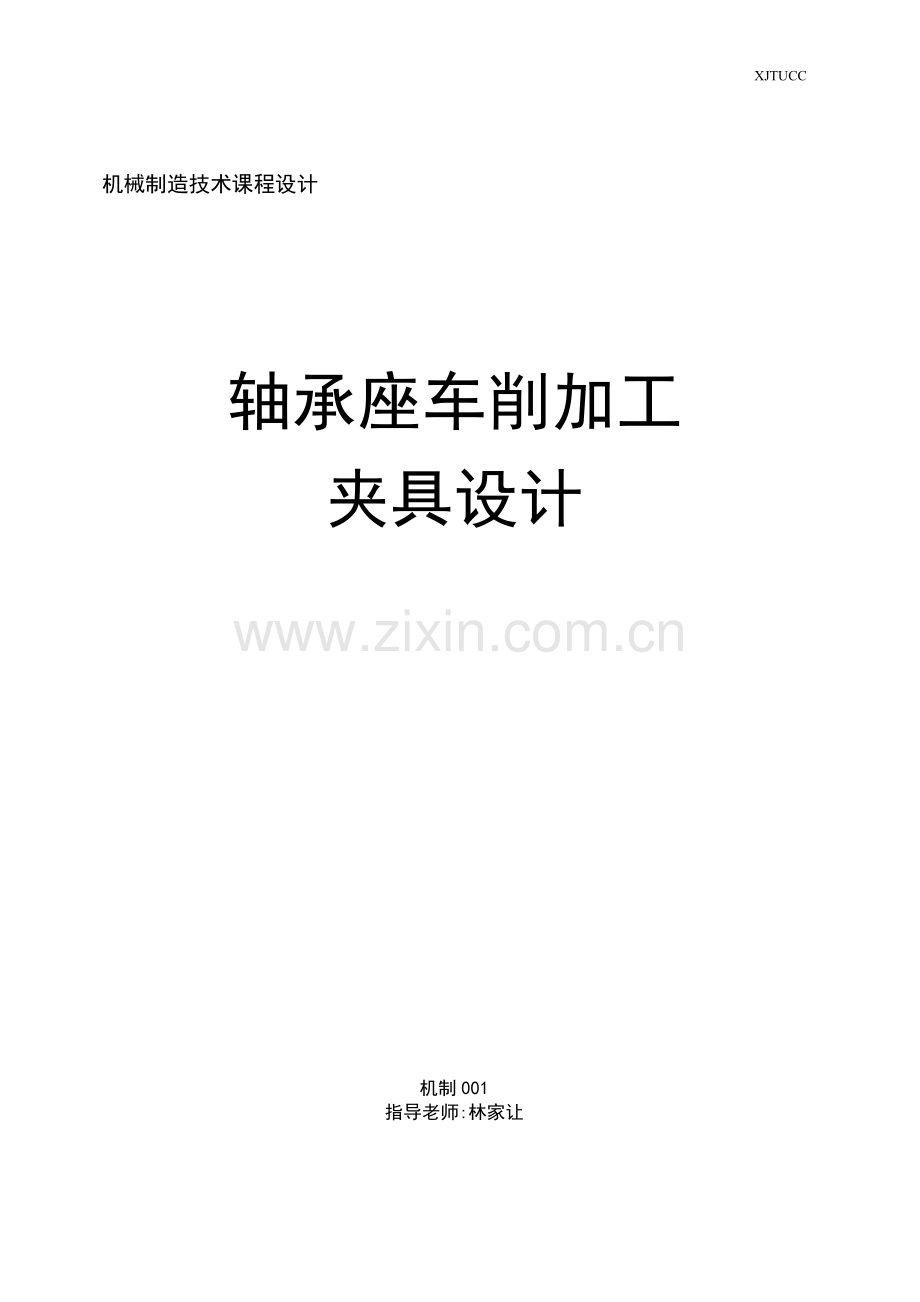

机械制造技术课程设计-轴承座加工夹具.doc_第1页
第1页 / 共11页

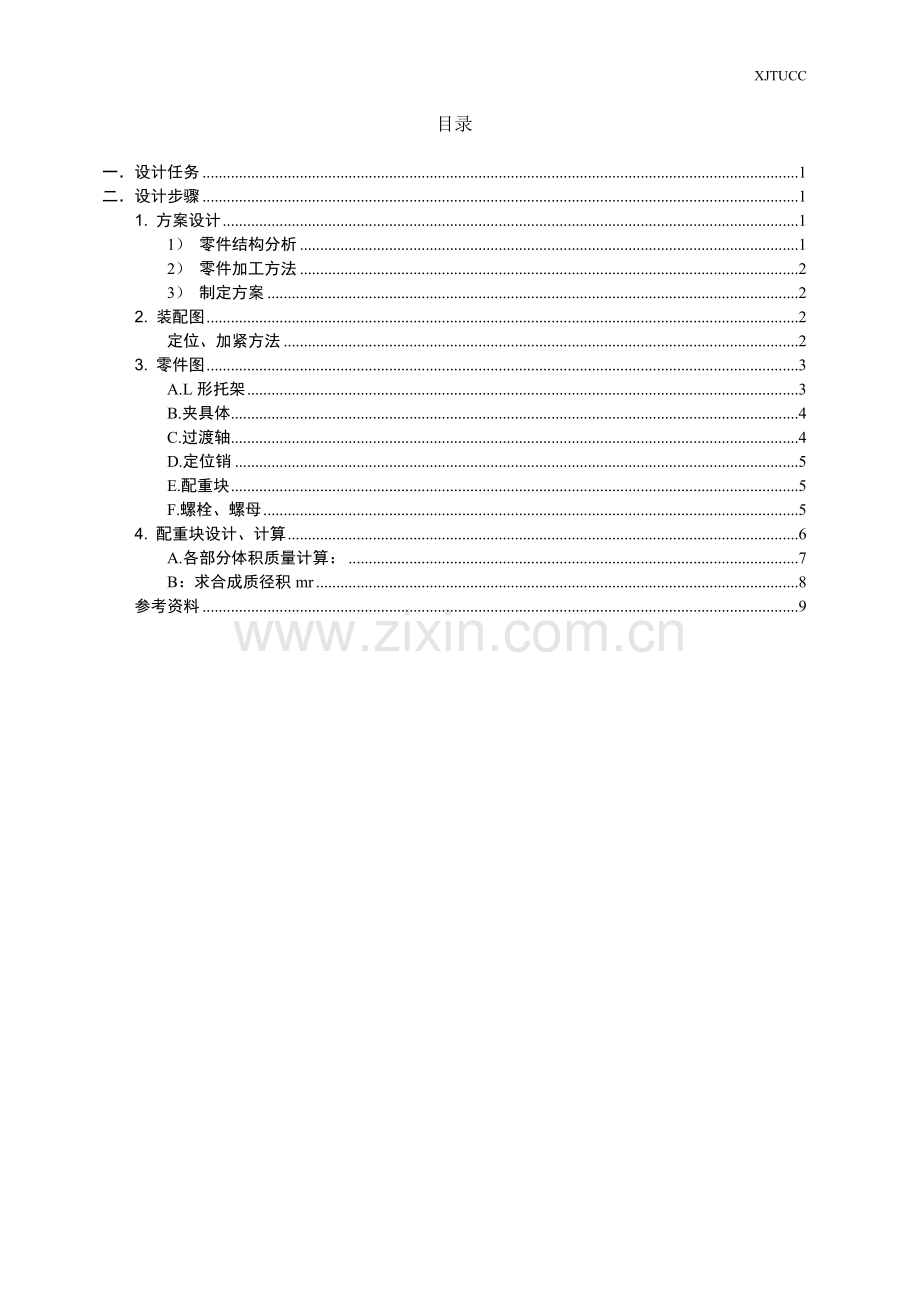

机械制造技术课程设计-轴承座加工夹具.doc_第2页
第2页 / 共11页


点击查看更多>>
资源描述
XJTUCC 机械制造技术课程设计 轴承座车削加工 夹具设计 机制001 指导老师:林家让 目录 一.设计任务 1 二.设计步骤 1 1. 方案设计 1 1) 零件结构分析 1 2) 零件加工方法 2 3) 制定方案 2 2. 装配图 2 定位、加紧方法 2 3. 零件图 3 A.L形托架 3 B.夹具体 4 C.过渡轴 4 D.定位销 5 E.配重块 5 F.螺栓、螺母 5 4. 配重块设计、计算 6 A.各部分体积质量计算: 7 B:求合成质径积mr 8 参考资料 9 一.设计任务 1. 设计为轴承座(材料:灰铸铁)加工孔(车削、磨削)的夹具,其他面的加工已在前面的工序完成。 2. 该夹具用于车床和内圆磨床。 3. 总体方案和装配图、零件图(注明材料,尺寸公差和形位公差)。 4. 进行平混重计算,并设计平衡重零件。 5. 写出设计过程。 二.设计步骤 1. 方案设计 1) 零件结构分析 轴承座底面、侧面为已加工表面,表面粗糙度6.3,以底面、侧面为精基准。 轴承座底面到孔圆心的尺寸为,需在设计夹具时保证加工精度。 轴承座底面对侧面的垂直度为0.05。 轴承座底座侧面与底面的垂直度为0.05 2) 零件加工方法 保证孔中心与旋转轴重合,留出排屑空间,在车床、磨床上加工。 3) 制定方案 利用轴承座已加工表面设计L形托架定位旋转的径向位置,使用定位销定位轴向位置。选择适当方式将L型托架与定位销固定在一个回转体上。为回转体设计适当直径的过渡轴以便装夹在车床、磨床上。 2. 装配图 定位、加紧方法 A. 圆盘与过渡轴为过盈配合。安装后进行焊接,焊接后在车床上加工以保证两者的同轴度。同时平圆面保证圆面与旋转轴的垂直度和表面粗糙度。 B. 利用轴承座具有的两个孔,在L形托架钻对应位置两个孔,用M10的螺栓、螺母固定。L形托架上与轴承座接触的两个面保证垂直度高于轴承座,同时保证后立面的垂直度。安装时两个面需紧贴。 C. 使用三个定位销定位轴承座的轴向位置,以便排屑。定位销与圆盘为过盈配合,安装后需在磨床上加工保证三个定位销端面共面。 D. 使用两个定位销对称分布,确定L形托架径向位置,以保证所加工孔与夹具旋转中心重合。定位销与圆盘为过盈配合,与托架为过渡配合。用螺栓螺母在轴向位置将L形托架固定在夹具圆盘上。 E. 用设计好的配重块平衡夹具质心。 3. 零件图 A.L形托架 材料:45钢 使用热轧方钢(GB/T702-2004)为原料,边长为53mm。 B.夹具体 材料:45钢 使用热轧钢板(GB/T709-1988)为原料,厚度17mm。 C.过渡轴 材料:45钢 使用热轧圆钢(GB/T702-2004)为原料,直径105mm,长120mm D.定位销 材料:45钢 使用热轧圆钢(GB/T702-2004)为原料,直径10mm,长28mm E.配重块 材料:45钢 使用热轧圆钢(GB/T702-2004)为原料,直径85mm,长50mm F.螺栓、螺母 六角头螺栓(GB/T5782-2000) L=50 L=80 I型六角螺母(GB/T6170-2000) 4. 配重块设计、计算 使用各部分质心的质径积合成相等方法,计算设计配重块。 实际质心位置分布如图所示 A.各部分体积质量计算: 轴承座底座: 轴承座Y-Z面肋板:AuotCAD分析 轴承座X-Z面肋板:AuotCAD分析 L形托架对称部分: L形托架左边部分: 除去抵消部分后的定位销: 螺栓螺母组合: (1).螺栓六角部分: (2).螺母六角部分: (3).螺纹部分: 夹具体开螺栓孔: B:求合成质径积mr (1)各部分质径积 径向定位销: 7.85×92.5=726.1 3.9×-33.5=-130.6 轴向螺栓组: 66×110=7260 径向螺栓组: 13×92.9×2=2493 13×124.2×2=3229.2 25×110×2=5500 轴承座: 312.5×57.13=17853.1 193.8×62.76=12168.7 551.5×92.5=51013.8 L形托架对称部分: 938.6×110=103246 夹具体开螺栓孔: 10.4×-110=1144 L形托架左边部分: 137×124.69=17082 与竖直方向上夹角 求和的竖直方向上质径积 mr=202215 (2) 合成各方向质径积 偏角β: (3)求配重质量及质心回转半径 令回转r=100mm ,圆柱体配重高h=55mm 配重半径 考虑固定螺栓后反向计算: 由逼近法,回转半径r=99.44mm 综上,配重块为φ80 厚55的45钢制作的圆柱体,中心钻φ10.5的中心通孔。 夹具体开可调整螺栓孔,长度l=20mm,R=5.25mm。 参考资料 《机械制造技术》 林家让 电子工业出版社 2013 《机床夹具设计》 陈旭东 清华大学出版社 2010 《机械设计手册》 机械设计手册编委会 机械工业出版社 2006 《机械工程材料手册》 李春胜 黄德彬 电子工业出版社 2007 《机械加工工业手册》 王先逵 机械工业出版社 2007 8
