电视机复习题.doc

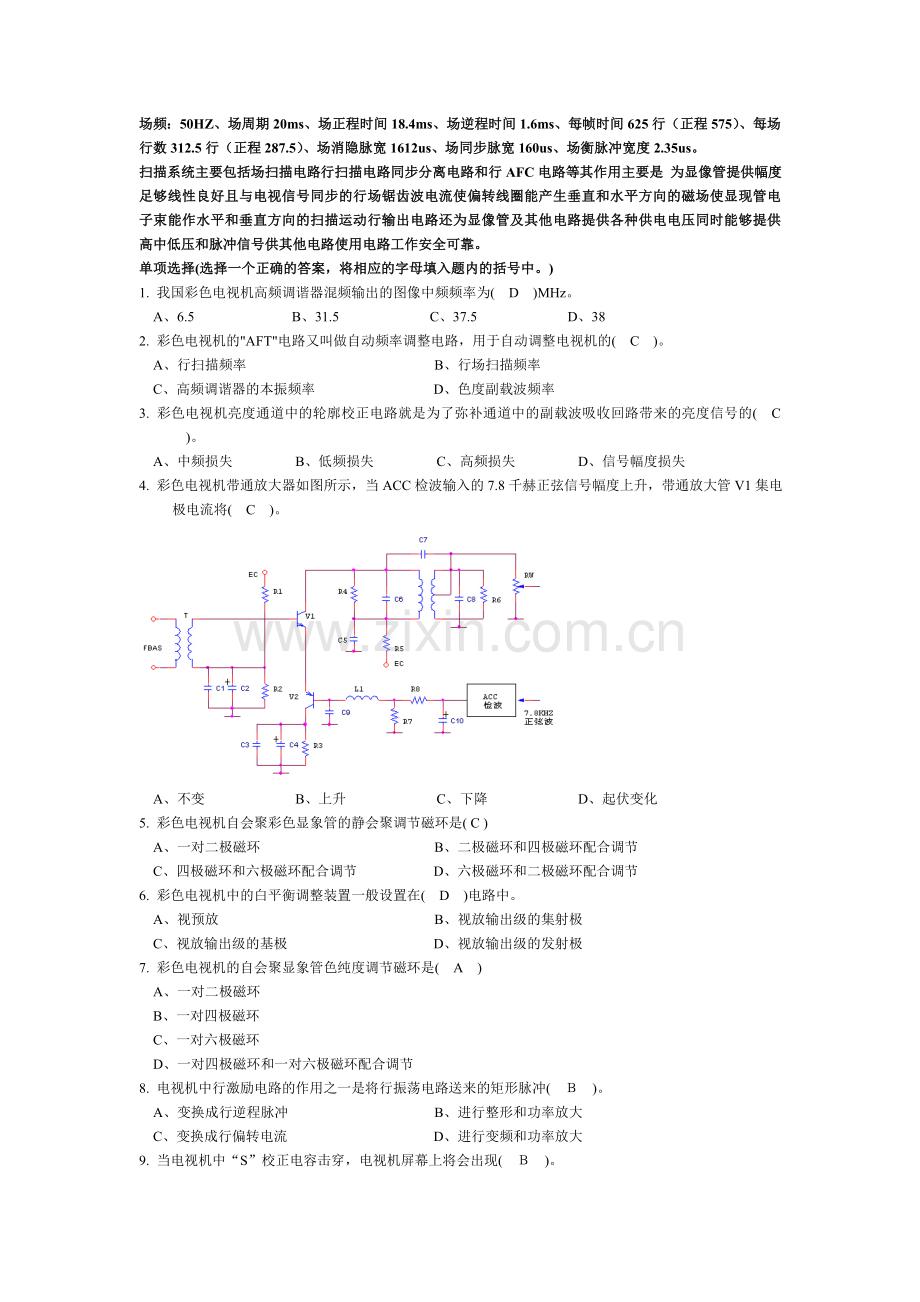

场频：50HZ、场周期20ms、场正程时间18.4ms、场逆程时间1.6ms、每帧时间625行（正程575）、每场行数312.5行（正程287.5）、场消隐脉宽1612us、场同步脉宽160us、场衡脉冲宽度2.35us。
扫描系统主要包括场扫描电路行扫描电路同步分离电路和行AFC电路等其作用主要是 为显像管提供幅度足够线性良好且与电视信号同步的行场锯齿波电流使偏转线圈能产生垂直和水平方向的磁场使显现管电子束能作水平和垂直方向的扫描运动行输出电路还为显像管及其他电路提供各种供电电压同时能够提供高中低压和脉冲信号供其他电路使用电路工作安全可靠。
单项选择(选择一个正确的答案，将相应的字母填入题内的括号中。)
1. 我国彩色电视机高频调谐器混频输出的图像中频频率为(D)MHz。
A、6.5 B、31.5 C、37.5 D、38
2. 彩色电视机的"AFT"电路又叫做自动频率调整电路，用于自动调整电视机的(C)。
A、行扫描频率 B、行场扫描频率
C、高频调谐器的本振频率 D、色度副载波频率
3. 彩色电视机亮度通道中的轮廓校正电路就是为了弥补通道中的副载波吸收回路带来的亮度信号的(C)。
A、中频损失 B、低频损失 C、高频损失 D、信号幅度损失
4. 彩色电视机带通放大器如图所示，当ACC检波输入的7.8千赫正弦信号幅度上升，带通放大管V1集电极电流将(C)。

A、不变 B、上升 C、下降 D、起伏变化
5. 彩色电视机自会聚彩色显象管的静会聚调节磁环是( C )
A、一对二极磁环 B、二极磁环和四极磁环配合调节
C、四极磁环和六极磁环配合调节 D、六极磁环和二极磁环配合调节
6. 彩色电视机中的白平衡调整装置一般设置在(D)电路中。
A、视预放 B、视放输出级的集射极
C、视放输出级的基极 D、视放输出级的发射极
7. 彩色电视机的自会聚显象管色纯度调节磁环是(A)
A、一对二极磁环
B、一对四极磁环
C、一对六极磁环
D、一对四极磁环和一对六极磁环配合调节
8. 电视机中行激励电路的作用之一是将行振荡电路送来的矩形脉冲(Ｂ)。
A、变换成行逆程脉冲 B、进行整形和功率放大
C、变换成行偏转电流 D、进行变频和功率放大
9. 当电视机中“S”校正电容击穿，电视机屏幕上将会出现(Ｂ)。
A、水平一条亮线 B、无光栅
C、光栅水平方向失真 D、光栅S状畸变
10. 彩色电视机在使用时，电解电容发热发烫说明(Ｃ)。
A、电容容量不够 B、电容容量过大 C、电容漏电严重 D、电容容量正常
11. 彩色电视机的电源保险丝烧毁后，可以选(Ｄ)。
A、相同电流的普通保险管代用 B、同等电流值的铜丝暂时代用
C、同等电流值的熔丝暂时代用 D、具有延迟特性的相同规格的保险管
14. 我国彩色电视系统中亮度信号的频带宽度为(Ｃ)MHz。
A、4.5 B、5.5 C、6 D、6.5
15. 彩色电视的彩条测试信号从左到右的色彩分别是(Ｂ)。
A、赤橙黄绿青蓝紫黑 B、白黄青绿紫红蓝黑
C、白黄红蓝青绿紫黑 D、白橙红黄紫绿蓝黑
16. 彩色电视机遥控发射器集成电路外接的振荡电路通常为(　Ｄ)。
A、RC振荡电路 B、LC振荡电路
C、陶瓷振子振荡电路 D、石英晶体振荡电路
17. 遥控彩色电视机按下某个按键后，键盘矩阵立即产生一个(Ｂ)并送到指令编辑器。
A、十进制键位码 B、二进制键位码
C、可变的多谐振荡信号 D、幅度变化的脉冲信号
18. 一台遥控彩色电视机微处理器的复位电路出现故障，它的高电平出现时间大大提前，该电视机出现的故障现象是(Ｄ)。
A、电视机出现“三无”
B、遥控微处理器能工作，但无法接受遥控指令
C、遥控系统其它都正常，就是不能自动选台
D、开机后起始状态出现随机性（失去记忆）。
19. 遥控电视机在进行AV／TV转换时，屏幕既无反应也无字符转换，则可以认定是(　Ｂ)出现故障。
A、AV／TV切换电路 B、微处理器控制系统
C、遥控接收器 D、CPU
21. 电视机调谐器中高频放大器常用(Ｂ)电路。
A、临界耦合双调谐放大电路
　B、互感耦合双调谐放大电路〈强耦合状态〉
C、电容耦合双调谐放大电路〈强耦合状态〉
D、变压器耦合双调谐放大电路〈强耦合状态〉
22. 彩色显象管的灯丝电压既可以采用直流供电，也可以采用交流供电，其额定供电电压指的是电压的(B)
A、最大值 B、有效值 C、平均值 D、峰峰值
24. 彩色电视中，对色信号处理采用行轮换调频方式的电视制式是(　D　)。
A、NTSC4.43 B、MTSC3.58 C、PAL D、SECAM
25. 彩色电视机带通放大器如图所示，当ACC检波输入的7.8千赫正弦信号幅度上升、，晶体管V2发射极电流将增大，使得V1集电极电流增加，集电极电压下降，放大器的增益(C)。

A、不变 B、起伏变化 C、减小 D、提高
26. 彩色电视机自会聚显象管利用调整(　A　)，来校正枕形失真。
A、行偏转能力 B、场偏转能力
C、聚焦电压的高低 D、加速电压的高低
27. 电视机行扫描振荡管、激励管和输出管的工作状态是(　D　)。
A、放大状态 B、甲乙类放大状态
C、乙类放大状态 D、开关状态
28. 遥控电视机中，显象管屏幕上字符显示的位置与(　A　)有关。
A、与行场逆程脉冲到达微处理器的时间 B、与显示振荡器的振荡频率
C、与微处理器的程序设定 D、与使用者的操作调试
29. 遥控彩色电视机中由D/A口输出的PWM频道调谐信号须经(　D　)再加到高频调谐器。
A、低通滤波器 B、放大电路
C、译码转换电路 D、低通及电平转换电路
30. 遥控电视机在待命状态时，必须有(　A　)直流电压向微处理器供电。
A、5V B、8V C、12V D、3.6V
31. 彩色电视机解码电路中的G-Y矩阵电路的作用是(　A　)。
A、从色差信号R-Y、B-Y中得到G-Y色差信号
B、从基色差信号UR、UB中得到G-Y色差信号
C、从色度信号F中得到G-Y色差信号
D、从G基色信号减去亮度信号，得到G-Y色差信号
32. 电视机中，对50Hz的场偏转电流而言，场偏转线圈的(　A　)。
A、阻抗大于它的感抗 B、阻抗小于它的感抗
C、阻抗等于它的感抗 D、阻抗是它的感抗的二分之一
33. 彩色电视机电源整流电路中的整流二极管上并接的标值为“103”的电容是(　C　)。
A、高频滤波电容 B、低频滤波电容
C、整流二极管的保护电容 D、交流启动电容
49. 调谐好调频电台后，过一段时间出现跑台现象的原因是(C)。
A、收音机灵敏度低 B、选择性不好
C、AFC电路失去控制作用 D、抗干扰能力差
51. 电视机接收天线使用的是同轴电缆，它的阻抗应为(C)欧姆。
A、300 B、150 C、75 D、50
52. 收音机、电视机的接收天线接收到无线电信号的幅度通常在(D)上下。
A、千伏级 B、伏级 C、毫伏级 D、微伏级
73. 彩色三要素中，区别彩色种类的物理量是(B)。
A、色饱和度 B、色调 C、亮度 D、色度
78. 彩色电视机遥控系统的核心部件是(D)。
A、存储器 B、遥控器 C、A/D转换器 D、CPU
79. 彩色电视机中的微处理器的工作电压是(A)。
A、5V B、8V C、12V D、5V和12V
二、判断题(将判断结果填入括号中。正确的填“√”，错误的填“×”。)
(×)1. 遥控电视机的缺点是一旦遥控电路损坏，电视机的控制功能将全部消失，而造成电视机无法使用。
(×)2. 红外遥控系统是以可见光中的红外光线作为载体来传送遥控信息的。
(√)3. 为保证CPU的正常工作，CPU还需要设有一个高频的振荡脉冲，则这个脉冲称为CPU的“交流源”
(√)4. 当CPU输入[输出]的电压值与彩色电视机机芯控制电路实际需要值不相符合的时候，必须接入微处理器接口电路中的电平转移电路。
(×)5. 按下彩色电视机“POWER”键时，遥控微处理器送出的控制电压一定是高电平。
(×)6. 彩色电视机遥控系统中频段转换器[波段译码器]损坏时，电视机将出现无图像有伴音故障现象。
(√ )7. 高频调谐器的混频电路是利用差频方式将高频电视信号与本振信号差频得到固定的中频信号
(×)8. 彩色电视接收机视放输出级〈基色矩阵〉的直流供电电压是开关电源供给的。
(×)9 彩色电视机的基色矩阵电路是将R-Y、B-Y、G-Y三个色差信号送入各自的倒相放大电路的基极，集电极加入亮度信号Y，分别产生R、B、G三基色电信号。
(√)10. 彩色电视机中利用场频抛物波调制行的锯齿波电流，实现左右枕形失真的校正。
(×)11. 电视机场扫描电路的作用是向场偏转线圈提供线性良好的锯齿电流，使偏转线圈产生垂直偏转磁场。
(×)13. 彩色电视机的脉冲调宽式开关电源的控制信号是自激产生的，频率约为30KHz～50KHz.
(×)14. 彩色电视机电源电路采用光耦合器件的目的为了隔离电视机的交流带电电路，使电视机能安全的与外部视频设备相连接。
(×)15. 开关电源中的开关管的起动电阻是在电源接通时起动开关管，电源正常启动后，该电阻就不起作用了。
(√)18. 彩色电视机的中声表面滤波器是利用声表面波特性制造的一种带通滤波器。
(√)19. 彩色电视机亮度通道中的轮廓校正电路就是为了弥补通道中的副载波吸收回路带来的亮度信号的高频损失。
(√)20. 彩色电视机显象管的会聚包括动会聚和静会聚。
(×)21.彩色电视机的行偏转电路与黑白电视机一样都需要有S校正电容。
(×)23. 电视机中行振荡电路是在行同步脉冲的触发下产生振荡的，振荡频率为15625赫兹。
(×)24. 电视机中，行激励电路的作用之一是将行同步分离电路送来的矩形脉冲进行整形和功率放大。
(× )25. 电视机行输出电路输出的阳极高压不足将造成显象管的光栅出现回扫线。
(×)26. 电视机行线性校正电感的作用是为了改善行输出阻尼二极管的非线性引起的光栅几何失真。
(√)27. 电源整流稳压有源滤波电路的滤波效果不仅与滤波电容有关,也与晶体三极管的放大倍数有关。
(√)28. 开关型稳压电源中必须要有一个储能电感、储能电容或储能变压器，以不间断的提供能量。
(×)29. .一台电视机TV正常，在AV状态时出现有AV图像无声音故障，故障原因可能是遥控控制电路对伴音通道失去控制。
(×)31..彩色电视机在正常使用中，有些大功率电阻发热发烫，说明流过电阻的电流过大，电视机相关电路有故障。
(√)34.PAL制彩色电视机色度通道里“梳状滤波器”的主要作用就是从色度信号中分离出Fu、Fv两个已调色差信号。
(×)35.彩色电视机中采用频率分离方法从色度信号[F]中分离出FU和FV色差信号。
(√)36.当遥控彩色电视机所有模拟量都无法进行调整时，我们可以断定故障在微处理器。
(√)37.遥控电视机在预置状态下进行自动搜台时，出现不记忆故障的原因之一可能是自动频率微调控制电压不正常。
(√)38.高频调谐器的混频电路是利用差频方式将高频电视信号与本振信号差频得到固定的中频信号。
(√)39.电视机高频调谐器与天线、馈线及中频放大器的阻抗必须匹配。
(√)40.彩色电视机电源电路通常提供电视机工作的主电压，其他的高中低电压通常由行输出电路提供。
(√)43. 在电路中加入负反馈能改善与提高放大器的各项性能指标。
(×)52. 我国调频无线电广播选用的是短波波段。
(×)66. 电路中电流实际方向是从低电位流向高电位。
(×)75. 数字式调谐器收音正常，但显示屏无显示，通常是AFC电路出了问题。
(√)85.锁相环数字频率合成器的作用是根据选定的接收信号频率，控制分频比，产生合适稳定的调谐电压，来改变本振频率，同时产生显示数据。
(√)87.为了实现兼容制电视，彩色电视信号中必须有一个代表图像亮度的电信号。
三．简答题
1、 亮度通道由那些电路组成？各有什么作用？
答：主要包括亮度延迟线、黑电平钳位和亮度放大器等。
亮度延迟线：延迟时间为0.6MS，让色度信号和亮度信号同时到达基色矩阵电路。
黑电平钳位：恢复信号中的直流电平。
亮度放大器：放大亮度信号
7. 套在自会聚彩色显像管管径外的二极磁环、四极磁环和六极磁环，各有什么作用？
答：二极磁环：用来调节色纯度，这个磁场可使三电子束作同向的移动。
四极磁环和六极磁环：用来调节静会聚，它们可使两边电子束作用反向或同向等量位移。
8. 试说明显像管缺少以下一种电压，对光栅将产生什么影响？
答：（1）灯丝电压：光栅不亮。（2）阴极电压：光栅很亮，有回扫线。（3）栅极电压：满屏光栅，有回扫线。（4）加速阳极电压：无光栅(5)聚焦阳极电压：图像模糊（6）高压阳极电压：有声，无光栅。
9. 试说明自动消磁的原理。为什么彩色电视机都设有自动消磁电路？
答：打开电源后，因为消磁电阻阻值小，消磁线圈中有强大的交流电流通过，产生强大的交变磁场，消磁电阻也因通过电流而发热，阻值增大最后近似开路。线圈的交变磁场由强变弱，完成消磁。过程约三四秒。
由于地磁场和其他外磁场的存在，使显像管内的栅网、外部的防爆箍，以及其他铁质元器件磁化，使电子束的路径发生偏移，颜色就失真了，或者出现色斑。所以加了消磁电路，
10；简述遥控系统的正常工作条件
（1）微处理器的正常工作条件：正常工作电压、正常复位电压、准确时钟脉冲、（2）储存器正常工作条件：正常工作电压、时钟脉冲正常、CS片选端必须有阶跃变化的电平、
（3）自动选台电路正常工作条件：必须引入正确的复合同步信号、必须引入正常的AFT信号
（4）字符显示电路正常工作条件：显示用时钟振荡电路必须正常、必须引入正常的行、场逆程脉冲
四．A3电源
1.F501是什么器件；什么作用；若损坏，如何代换。
答：延时熔断器，保护电视机电路不被烧坏。
1） 用同型号，同规格的熔断器代换。
2） 在应急的时候，可以用细铜丝代换，但要把消磁线圈去掉。
3） 可以用同规格的保险丝代替。
2.L501.C501.C502什么作用，
答：抗干扰电路，电容是把外来干扰信号给旁路掉，电感：防止电网中的高频信号对后面的电路干扰。
3.RT501什么器件，什么作用，若损坏可引起什么作用什么故障，
答：消磁电阻，组成消磁电路，完成消磁任务。
故障分为短路和断路，短路：是开机烧保，保险烧的很严重。 断路：消磁电路失去作用，可能会引起色纯度不良。
4.C503—C506什么作用？若损坏可引起什么作用什么故障？
答：保护电容防止浪涌电流对二极管损坏， 损坏后的故障是1.烧保险丝2.烧二极管.
5.R001什么作用，若损坏什么现象：
答：是负温度系数热敏电阻，限流作用。
整流桥没电整机不工作电视机三无。
6.C507什么器件？在维修时为了防止点击，应对C507如何处理？
答:C507是电解电容， 处理 用电烙铁对电容放电，用大功率小电阻是对电容放电。
1. R525什么电路，若开路会引起什么故障？
答:是尖峰吸收电路，吸收3-7绕组的尖峰脉冲，开始瞬间把保险丝513烧坏。】
2. R520-R522什么作用，若开路会引起什么故障？
答：启动电阻 电视机三无
3. C514 R819 什么作用；若开路会引起什么故障？
答：反馈作用 故障：无法反馈、无法震荡、电视机出现三无。
短路：V513b极接地不导通停止震荡 电视机三无。
4. VD515二极管侧引脚开路：短路会引起什么故障？
5. R517开路会怎么样？R517阻值变大由1K-10K会怎么样？
6. VD518，VD519什么作用？
答：过压保护，保护电视机过压过流起保护作用。
7. VD514开路会引起什么故障？
答：反馈过墙，烧坏三极管V513，出现三无现象。
8. R551开路会引起什么故障？R522开路？
9. VD563作用？
答：保护作用 避免烧坏行管。
10. VD552和VD501能否互换？
答：不能互换，因为频率不同，整流桥用于低频，VD552用于高频整流。
VD501不能换VD552. VD552能换VD501。
11. R559开路会引起什么故障？
答：电源电路正常，电视机不能开机。
