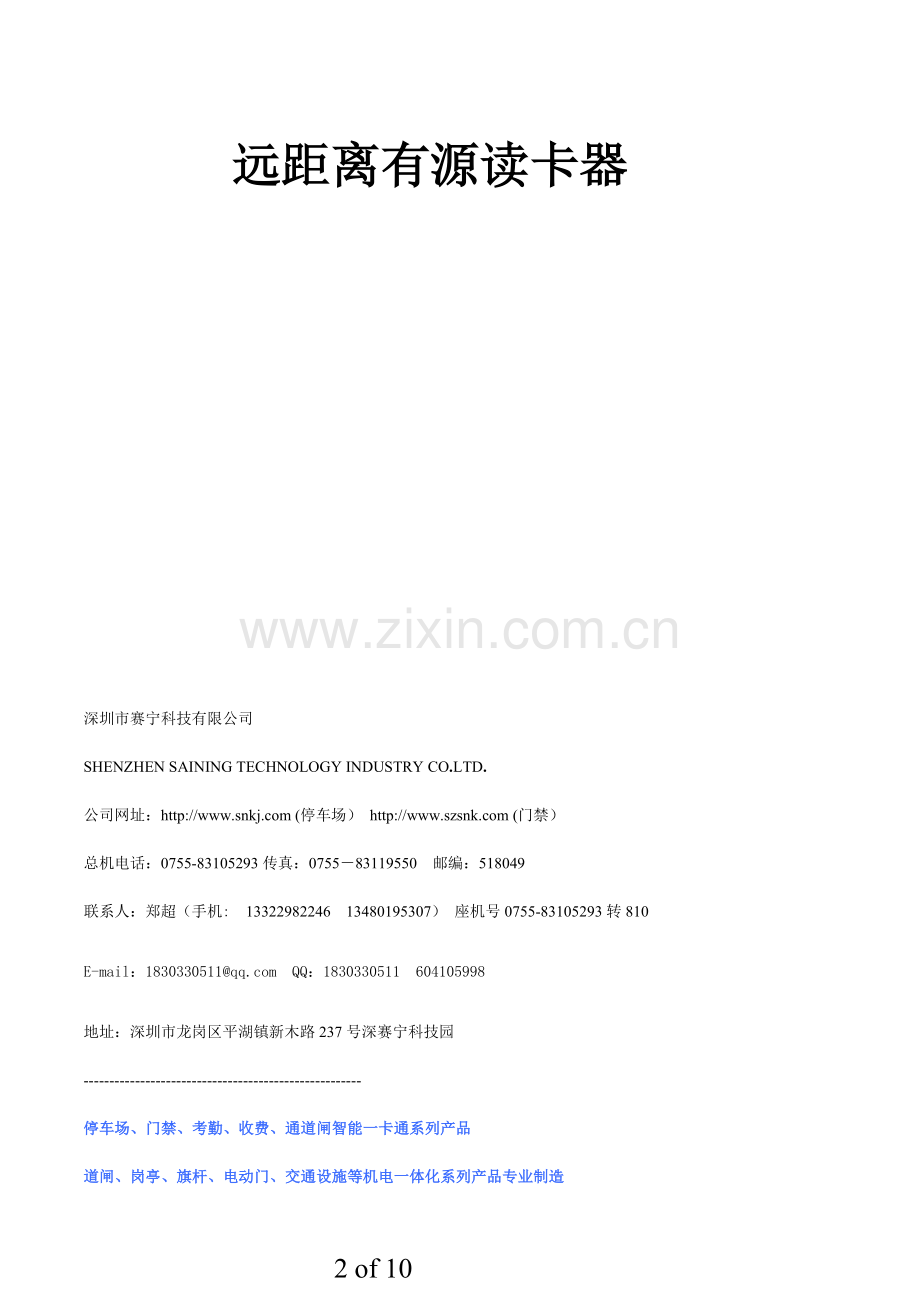

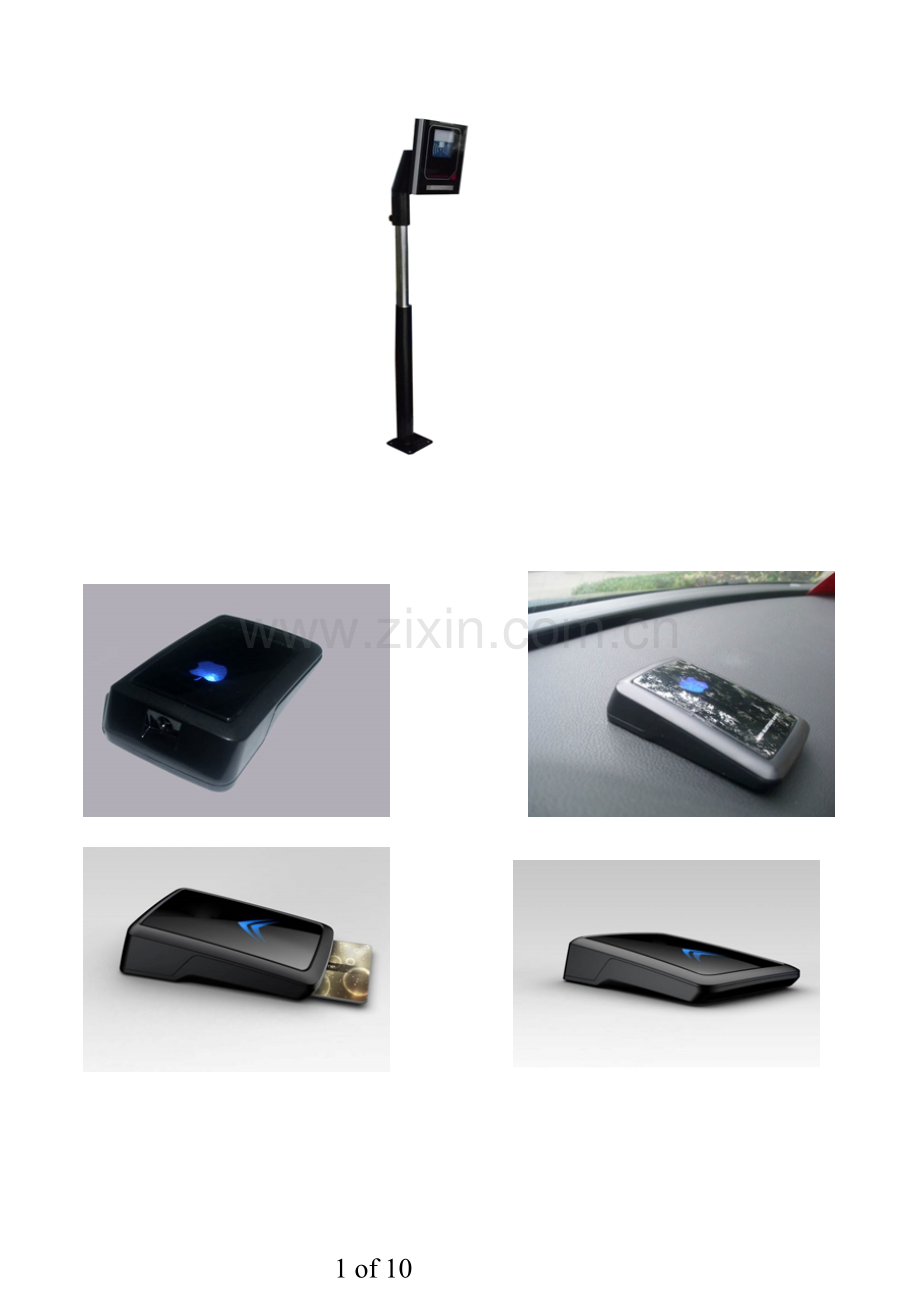

远距离有源读卡器

深圳市赛宁科技有限公司
SHENZHEN SAINING TECHNOLOGY INDUSTRY CO.LTD.
公司网址： (停车场） (门禁）
总机电话：[phone]传真：[phone] 邮编：518049
联系人：郑超（手机: [phone] 13480195307） 座机号0755-83105293转810
E-mail：1830330511@ QQ：1830330511 604105998　　　　
地址：深圳市龙岗区平湖镇新木路237号深赛宁科技园
------------------------------------------------------
停车场、门禁、考勤、收费、通道闸智能一卡通系列产品
道闸、岗亭、旗杆、电动门、交通设施等机电一体化系列产品专业制造
目 录
1．概述
2、产品性能
3. 参数设置
3.1操作方法
3.2 指示灯功能
4.1安装角度
4.2布线要求：
4.3读卡距离测试
4.4 接线端子定义

1．概述
（1）特点：
1.常态休眠、红外唤醒、CPU自动识别、无线通信等高新技术优势
2.读卡速度快，读卡距离远，具有良好的方向性，读卡距离可调节（1-20米可调），读卡角度可调，10-30公里时速不停车读卡。
3.可穿透车辆防护膜（如防爆膜），用户在进出停车场时无需摇下车窗即可读卡，尤其在雨雪刮风等恶劣天气情况下，远距离用
户不用像普通停车场的用户一样停车开车窗刷卡饱受恶劣天气之苦。
4.独特的加密及防干扰技术，避免相邻车道互相干扰
5.带语音输出及道闸控制接口，可直接控制道闸预留显示屏接口，可组建简易远距离脱机系统
主要功能说明：
因停车场系统应用的特殊性，并不是任何一款远距离读卡设备都能发挥应有的功能，在实际应用中信号能否穿透汽车隔热膜、相临车道信号干扰、跟车信号干扰、微波辐射危害、信号衰减、电磁兼容等关键技术成为产品稳定性的重要因素。我公司生产的定向远距离读卡器利用红外和微波同步通讯技术，充分考虑产品在停车场系统和ETC系统应用的特点，能解决准确定位和互相干扰。
读卡器结合了红外与射频通讯特点，互补两个不同频率通道的工作优势，相互进行信息传递。射频是一个无方向的电磁波，难以准确定向，但通讯速度快；而红外具有严格的角度定位，但通讯速度慢；在停车场实际应用中选用某一个通道通讯难以达到理想的使用要求。
原理：读卡器发射60度红外扫描信号，红外信号是经过加密的数据，包含了唤醒编码、机器编码信息；当休眠中的远距离卡进入读卡器发送的红外信号范围时，立即被唤醒工作，发射射频电磁波发送远距离卡内码，在发送卡内码的同时也将读卡器机器码附带传递给读卡器；读卡器接收到卡号后对首先对机器码验证，与该机身码相符的为有效卡直接上传给上位机，与该机器码不符的直接删除，避免了临近车道和跟车的串号干扰

2．产品性能

◆ 无线载波频率：433.92MHZ

◆ 发送频率：38KHZ

◆ 完全支持uem4100兼容格式ID卡(64bits,Manchester编码)；

◆ 有效距离可达最远35m；

◆ 在有效距离内数据接收时间小于100ms；

◆ 单直流电源供电,工作电流约为100mA左右；

◆ Wiegand 26bits/ABA/RS232/RS485标准格式数据输出

◆ 工作温度：-35°C to 85°C

◆ 工作湿度：5% to 95%

◆ 尺寸：立柱640mmx3（伸缩立柱可调） 箱体：305x260x47 mm

◆ 电磁兼容性测试：接触放电＞4000V，空间放电＞8000V

◆ 语音输出功率＜10W
3.参数设置
管理人员可通过主板上四个按键配合LED指示灯进行参数设置：
1、是否启用压地感读卡；
2、485主动/被动上传卡号；
3、韦根26/34上传卡号；
4、读卡器的地址设置；
5、红外发送强度调节
3.1操作方法：
1.红外调节通过调节按键“+” “-”即可调节，强度1-8由弱至强
2.功能调节即通过主板下方功能选择按键和功能确定按键，用户按下“功能选择键”对应的指示灯闪烁
再按一次即下一个指示灯闪烁（以此类推），当闪烁灯为用户需要调节的功能或地址时按下“功能确定键”
即确定选择该功能或选择该地址，此时指示灯变为常亮状态表示设置成功
3.音量调节可用一字螺丝刀转动调节器即可改变音量输出大小
3.2指示灯功能：
地感功能启用指示灯
开启地感功能时，此灯熄灭：当车辆进入地感线圈区域时，感应信号触发读卡器开始寻卡，直到成功读取卡号。地感线圈区域没有车辆时，读卡器处于休眠状态；关闭地感功能时此灯长亮，读卡器不停地寻卡
读卡器地址指示灯
读卡器的地址必须是在‘1’<0x31>到‘8’<0x38>的范围内，当8台读卡器可通过485组成一个通讯网，上位机通过地址分别与1～8号读卡器通讯。8个地址指示灯同时只能有一个点亮，代表本读卡器的当前地址（从左到右依次为1～8号）
RS485接口传输方式指示灯
读卡器被设置成主动上传时，此灯熄灭：当读卡器成功读取卡号后，主动将卡号通过RS485上传给上位机（波特率9600bps）；读卡器被设置成被动上传时，此灯长亮：读卡器接收到上位机发来的读卡号命令时，才通过响应携带卡号向上位机做出应答
韦根数据输出格式指示灯
读卡器被设置成韦根34输出时，此灯熄灭；韦根26bit输出时，此灯长亮；
红外强度指示灯
1-8级可调由弱至强，肉眼观察即可判别当前红外强度

4.1 安装角度
如图1所示装配好读卡器，读卡器与立杆之间夹角为0--20度。读卡器正面向车驶入的路面方向倾斜30度（图1。读卡器安装位置与道匝前后1米左右，如设压地感读卡，地感线圈位置应设在读卡器前4－5米为最佳。

图一
图

图3
图
4.2 布线要求：

读卡器与控制器之间布线：
⑴韦根接口控制器：读卡器与控制器之间用5芯导线线连接，线径不小于0.3平方毫米,长度100米以内;
电源2根，韦根信号线3根。
⑵485接口控制器：读卡器与控制器之间用4芯导线连接，线径不小于0.3平方毫米,长度1000米以内;
⑶电源：12V /3A，要使用优质线性电源。远距离卡
道闸
读卡器

4.3 读卡距离测试
按要求安装好设备以后，请接通读卡器电源；将远距离卡装防置到汽车挡风玻璃处，卡片唤醒窗口朝读卡器方向开车测试。根据需要调整读卡器读卡方向，以达到最佳使用效果。
4.4接线端子定义
接线说明：
接线时请对应主板标识
序号
信号端
主板标识
序号
信号端
主板标识
1
喇叭接口
Audio+
8
韦根D0端
韦根D0
2
喇叭接口
Audio-
9
韦根D1端
韦根D1
3
电源地
GND
10
公共地
GND
4
电源正极
+12V
11
地感输入
dg+
5
485A+
485A+
12
地感输入
GND
6
485B-
485B-
13
道闸控制端
道闸
7
公共地
GND
14
道闸控制端
gate control

5．常见问题解答及注意事项
上电后读卡器不工作：
原因分析：①电源输入极性反；②电源本身不良；
处理方法：正确接线或更换电源。
不读卡：
原因分析：①卡片位置放置不对；②卡片没装电池或电池没电；③卡片损坏；④读卡器不良；⑤未下载参数给读卡器；⑥未下载密码给卡片；
处理方法：正确安装卡片及电池，下载参数和密码给卡片和读卡器，更换卡或读卡器。
远距离不读卡：
原因分析：①卡片电池不足；②有外界干扰；③读卡器不良；
处理方法：更换电池或排除外界干扰。
读卡器和控制板不能通讯：
原因分析：①接线顺序错误；②电气接口不符；③添加读卡器不成功；
处理方法：重新按要求接线或重新添加读卡器。
两个读卡器同时读卡（一进一出）：两个相邻读卡器机身码一样时会出此现象（读卡器机身码出厂默认均为1）；
原因分析：①读卡器机身码没有设置；②读卡器红外区重叠；
处理方法：①设置读卡器不同机身码；②红外激活信号太强也会造成相邻车道干扰，此时要根据现场实际情况来调节红外信号强度。如：地下停车场一般设2组信号即可。
注意事项：
1.读卡器应避免在高压环境下工作，如高压线、高压变压器等
2.现场环境不利于读卡时多安装一个读头可解决，如丁字路口或90°转弯时，读卡角度过大
会造成读不到卡此时应在拐角处加装一个读头（只需接入电源），通过地址码可有效解决
3.对于坡道地形应注意调节读头朝向在有效读卡范围内应尽量朝下
