框架柱的斜截面配筋设计。
在大（小）偏心受压情况下框架柱的斜截面受剪承载力计算公式如下所示：

经过计算如果，那么就可以忽略柱子斜截面受剪承载力的计算，只需要依照构造要求配设箍筋。
下面将在（大）偏心受压情况下，柱子斜截面受剪承载力的计算和配筋设计整理成表格。

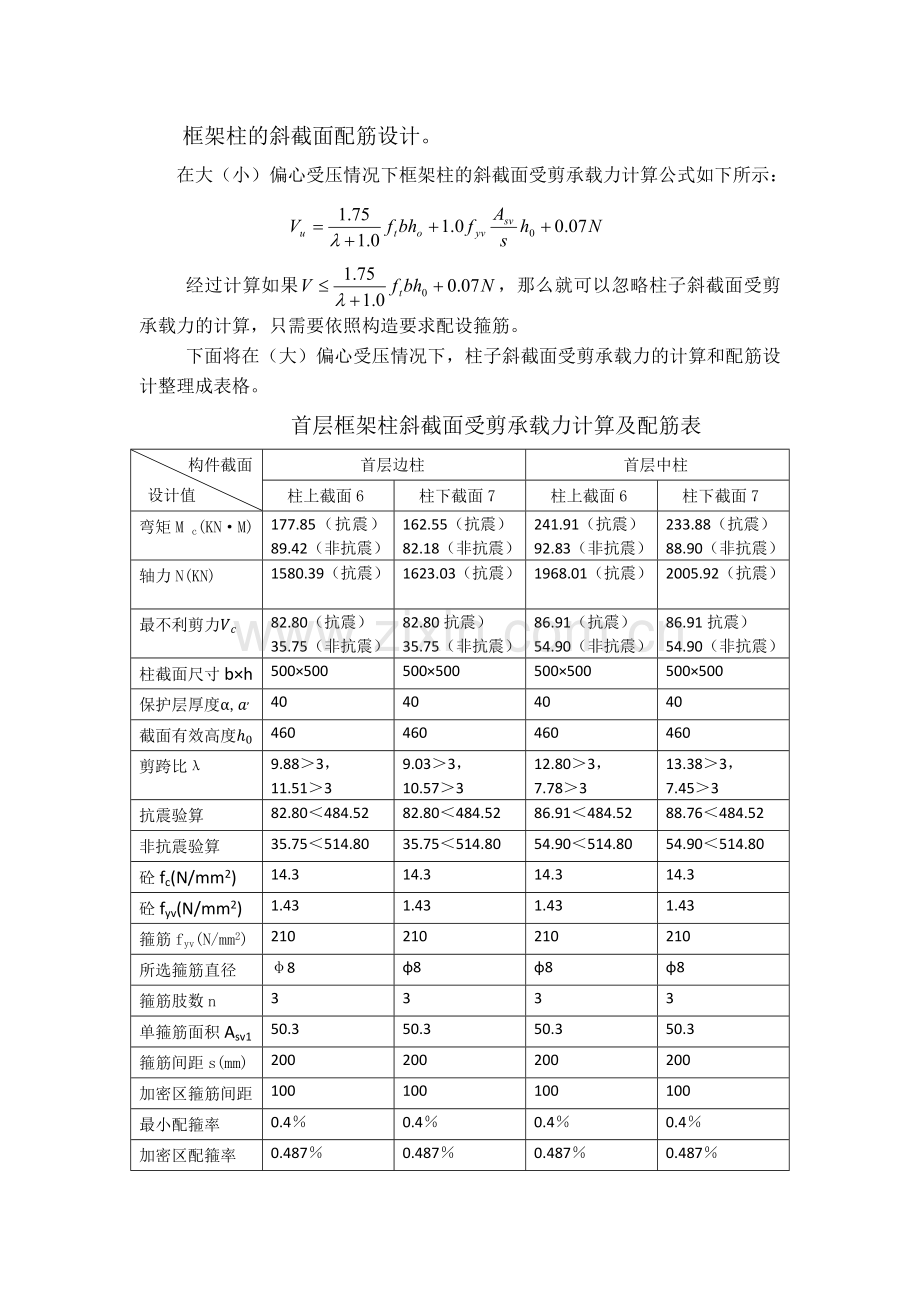

首层框架柱斜截面受剪承载力计算及配筋表
构件截面
设计值
首层边柱
首层中柱
柱上截面6
柱下截面7
柱上截面6
柱下截面7
弯矩M c(KN·M)
177.85（抗震）89.42（非抗震）
162.55（抗震）
82.18（非抗震）
241.91（抗震）
92.83（非抗震）
233.88（抗震）
88.90（非抗震）
轴力N(KN)
1580.39（抗震）

1623.03（抗震）

1968.01（抗震）

2005.92（抗震）

最不利剪力Vc
82.80（抗震）
35.75（非抗震）
82.80抗震）
35.75（非抗震）
86.91（抗震）
54.90（非抗震）
86.91抗震）
54.90（非抗震）
柱截面尺寸b×h
500×500
500×500
500×500
500×500
保护层厚度α,a,
40
40
40
40
截面有效高度h0
460
460
460
460
剪跨比λ
9.88＞3，
11.51＞3
9.03＞3，
10.57＞3
12.80＞3，
7.78＞3
13.38＞3，
7.45＞3
抗震验算
82.80＜484.52
82.80＜484.52
86.91＜484.52
88.76＜484.52
非抗震验算
35.75＜514.80
35.75＜514.80
54.90＜514.80
54.90＜514.80
砼fc(N/mm2)
14.3
14.3
14.3
14.3
砼fyv(N/mm2)
1.43
1.43
1.43
1.43
箍筋fyv(N/mm2)
210
210
210
210
所选箍筋直径
φ8
φ8
φ8
φ8
箍筋肢数n
3
3
3
3
单箍筋面积Asv1
50.3
50.3
50.3
50.3
箍筋间距s(mm)
200
200
200
200
加密区箍筋间距
100
100
100
100
最小配箍率
0.4％
0.4％
0.4％
0.4％
加密区配箍率
0.487％
0.487％
0.487％
0.487％
（附注：上表中，剪跨比λ=Mc/VC∙h0，抗震验算:VC≤V =(·ft·b·h0＋1.25·fyv·n·Asv1·h0/s)/ γRE ，γRE0.85;非抗震验算：VC≤V =·ft·b·h0＋1.25·fyv·n·Asv1·h0/s。最小体积配箍率ρvmin=λv∙fc/fyv×100％, 加密区箍筋体积配箍率ρv= Asv1×∑Li/(A•s)。）

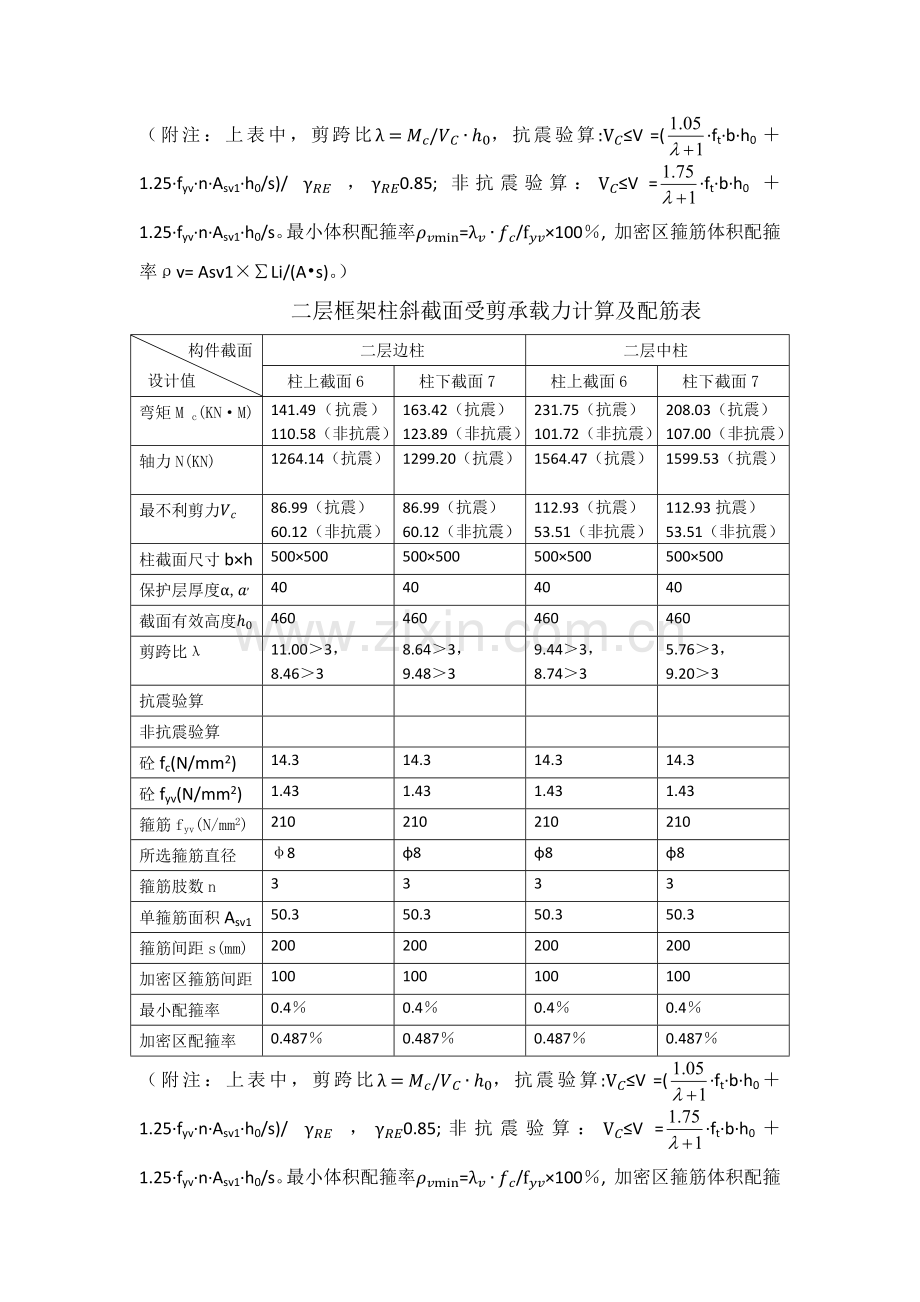

二层框架柱斜截面受剪承载力计算及配筋表
构件截面
设计值
二层边柱
二层中柱
柱上截面6
柱下截面7
柱上截面6
柱下截面7
弯矩M c(KN·M)
141.49（抗震）110.58（非抗震）
163.42（抗震）
123.89（非抗震）
231.75（抗震）
101.72（非抗震）
208.03（抗震）
107.00（非抗震）
轴力N(KN)
1264.14（抗震）

1299.20（抗震）

1564.47（抗震）

1599.53（抗震）

最不利剪力Vc
86.99（抗震）
60.12（非抗震）
86.99（抗震）
60.12（非抗震）
112.93（抗震）
53.51（非抗震）
112.93抗震）
53.51（非抗震）
柱截面尺寸b×h
500×500
500×500
500×500
500×500
保护层厚度α,a,
40
40
40
40
截面有效高度h0
460
460
460
460
剪跨比λ
11.00＞3，
8.46＞3
8.64＞3，
9.48＞3
9.44＞3，
8.74＞3
5.76＞3，
9.20＞3
抗震验算

非抗震验算

砼fc(N/mm2)
14.3
14.3
14.3
14.3
砼fyv(N/mm2)
1.43
1.43
1.43
1.43
箍筋fyv(N/mm2)
210
210
210
210
所选箍筋直径
φ8
φ8
φ8
φ8
箍筋肢数n
3
3
3
3
单箍筋面积Asv1
50.3
50.3
50.3
50.3
箍筋间距s(mm)
200
200
200
200
加密区箍筋间距
100
100
100
100
最小配箍率
0.4％
0.4％
0.4％
0.4％
加密区配箍率
0.487％
0.487％
0.487％
0.487％
（附注：上表中，剪跨比λ=Mc/VC∙h0，抗震验算:VC≤V =(·ft·b·h0＋1.25·fyv·n·Asv1·h0/s)/ γRE ，γRE0.85;非抗震验算：VC≤V =·ft·b·h0＋1.25·fyv·n·Asv1·h0/s。最小体积配箍率ρvmin=λv∙fc/fyv×100％, 加密区箍筋体积配箍率ρv= Asv1×∑Li/(A•s)。）
三层框架柱斜截面受剪承载力计算及配筋表
构件截面
设计值
三层边柱
三层中柱
柱上截面6
柱下截面7
柱上截面6
柱下截面7
弯矩M c(KN·M)
117.03（抗震）105.15（非抗震）
153.58（抗震）
101.26（非抗震）
164.41（抗震）
90.36（非抗震）
203.96（抗震）
90.33（非抗震）
轴力N(KN)
946.65（抗震）

981.71（抗震）

1175.37（抗震）

1210.44（抗震）

最不利剪力Vc
76.38（抗震）
52.92（非抗震）
76.38（抗震）
52.92（非抗震）
100.20（抗震）
46.33（非抗震）
112.93抗震）
46.33（非抗震）
柱截面尺寸b×h
500×500
500×500
500×500
500×500
保护层厚度α,a,
40
40
40
40
截面有效高度h0
460
460
460
460
剪跨比λ
7.05＞3，
9.14＞3
9.25＞3，
8.80＞3
7.55＞3，
8.97＞3
8.31＞3，
8.97＞3
抗震验算
76.38＜484.52
76.38＜484.52
100．20＜484.52
100.20＜484.52
非抗震验算
52.92＜514.80
52.92＜514.80
46.33＜514.80
46.33＜514.80
砼fc(N/mm2)
14.3
14.3
14.3
14.3
砼fyv(N/mm2)
1.43
1.43
1.43
1.43
箍筋fyv(N/mm2)
210
210
210
210
所选箍筋直径
φ8
φ8
φ8
φ8
箍筋肢数n
3
3
3
3
单箍筋面积Asv1
50.3
50.3
50.3
50.3
箍筋间距s(mm)
200
200
200
200
加密区箍筋间距
100
100
100
100
最小配箍率
0.4％
0.4％
0.4％
0.4％
加密区配箍率
0.487％
0.487％
0.487％
0.487％
（附注：上表中，剪跨比λ=Mc/VC∙h0，抗震验算:VC≤V =(·ft·b·h0＋1.25·fyv·n·Asv1·h0/s)/ γRE ，γRE0.85;非抗震验算：VC≤V =·ft·b·h0＋1.25·fyv·n·Asv1·h0/s。最小体积配箍率ρvmin=λv∙fc/fyv×100％, 加密区箍筋体积配箍率ρv= Asv1×∑Li/(A•s)。）
四层框架柱斜截面受剪承载力计算及配筋表
构件截面
设计值
四层边柱
四层中柱
柱上截面6
柱下截面7
柱上截面6
柱下截面7
弯矩M c(KN·M)
112.10（抗震）88.56（非抗震）
125.11（抗震）
95.12（非抗震）
112.44（抗震）
76.79（非抗震）
160.34（抗震）
78.74（非抗震）
轴力N(KN)
607.21（抗震）

638.38（抗震）

774.93（抗震）

806.09（抗震）

最不利剪力Vc
63.81（抗震）
47.09（非抗震）
63.81（抗震）
47.09（非抗震）
80.31（抗震）
39.87（非抗震）
80.31抗震）
39.87（非抗震）
柱截面尺寸b×h
500×500
500×500
500×500
500×500
保护层厚度α,a,
40
40
40
40
截面有效高度h0
460
460
460
460
剪跨比λ
8.80＞3，
8.86＞3
9.02＞3，
9.29＞3
6.44＞3，
8.85＞3
9.18＞3，
9.08＞3
抗震验算
63.81＜484.52
63.81＜484.52
80.31＜484.52
88.31＜484.52
非抗震验算
47.09＜514.80
47.09＜514.80
39.87＜514.80
39.87＜514.80
砼fc(N/mm2)
14.3
14.3
14.3
14.3
砼fyv(N/mm2)
1.43
1.43
1.43
1.43
箍筋fyv(N/mm2)
210
210
210
210
所选箍筋直径
φ8
φ8
φ8
φ8
箍筋肢数n
3
3
3
3
单箍筋面积Asv1
50.3
50.3
50.3
50.3
箍筋间距s(mm)
200
200
200
200
加密区箍筋间距
100
100
100
100
最小配箍率
0.4％
0.4％
0.4％
0.4％
加密区配箍率
0.487％
0.487％
0.487％
0.487％
（附注：上表中，剪跨比λ=Mc/VC∙h0，抗震验算:VC≤V =(·ft·b·h0＋1.25·fyv·n·Asv1·h0/s)/ γRE ，γRE0.85;非抗震验算：VC≤V =·ft·b·h0＋1.25·fyv·n·Asv1·h0/s。最小体积配箍率ρvmin=λv∙fc/fyv×100％, 加密区箍筋体积配箍率ρv= Asv1×∑Li/(A•s)。）
顶层框架柱斜截面受剪承载力计算及配筋表
构件截面
设计值
顶层边柱
顶层中柱
柱上截面6
柱下截面7
柱上截面6
柱下截面7
弯矩M c(KN·M)
176.07（抗震）107.07（非抗震）
176.08（抗震）
70.67（非抗震）
139.94（抗震）
97.96（非抗震）
139.94（抗震）
73.04（非抗震）
轴力N(KN)
310.69（抗震）

345.75（抗震）

398.13（抗震）

433.19（抗震）

最不利剪力Vc
78.54（抗震）
74.20（非抗震）
78.54（抗震）
74.20（非抗震）
64.55（抗震）
44.16（非抗震）
64.55抗震）
44.16（非抗震）
柱截面尺寸b×h
500×500
500×500
500×500
500×500
保护层厚度α,a,
40
40
40
40
截面有效高度h0
460
460
460
460
剪跨比λ
10.31＞3，
6.64＞3
10.31＞3，
4.38＞3
9.97＞3，
10.20＞3
9.97＞3，
7.61＞3
抗震验算
78.54＜484.52
78.54＜484.52
64.55＜484.52
64.55＜484.52
非抗震验算
74.20＜514.80
74.20＜514.80
44.16＜514.80
44.16＜514.80
砼fc(N/mm2)
14.3
14.3
14.3
14.3
砼fyv(N/mm2)
1.43
1.43
1.43
1.43
箍筋fyv(N/mm2)
210
210
210
210
所选箍筋直径
φ8
φ8
φ8
φ8
箍筋肢数n
3
3
3
3
单箍筋面积Asv1
50.3
50.3
50.3
50.3
箍筋间距s(mm)
200
200
200
200
加密区箍筋间距
100
100
100
100
最小配箍率
0.4％
0.4％
0.4％
0.4％
加密区配箍率
0.487％
0.487％
0.487％
0.487％
（附注：上表中，剪跨比λ=Mc/VC∙h0，抗震验算:VC≤V =(·ft·b·h0＋1.25·fyv·n·Asv1·h0/s)/ γRE ，γRE0.85;非抗震验算：VC≤V =·ft·b·h0＋1.25·fyv·n·Asv1·h0/s。最小体积配箍率ρvmin=λv∙fc/fyv×100％, 加密区箍筋体积配箍率ρv= Asv1×∑Li/(A•s)。）
