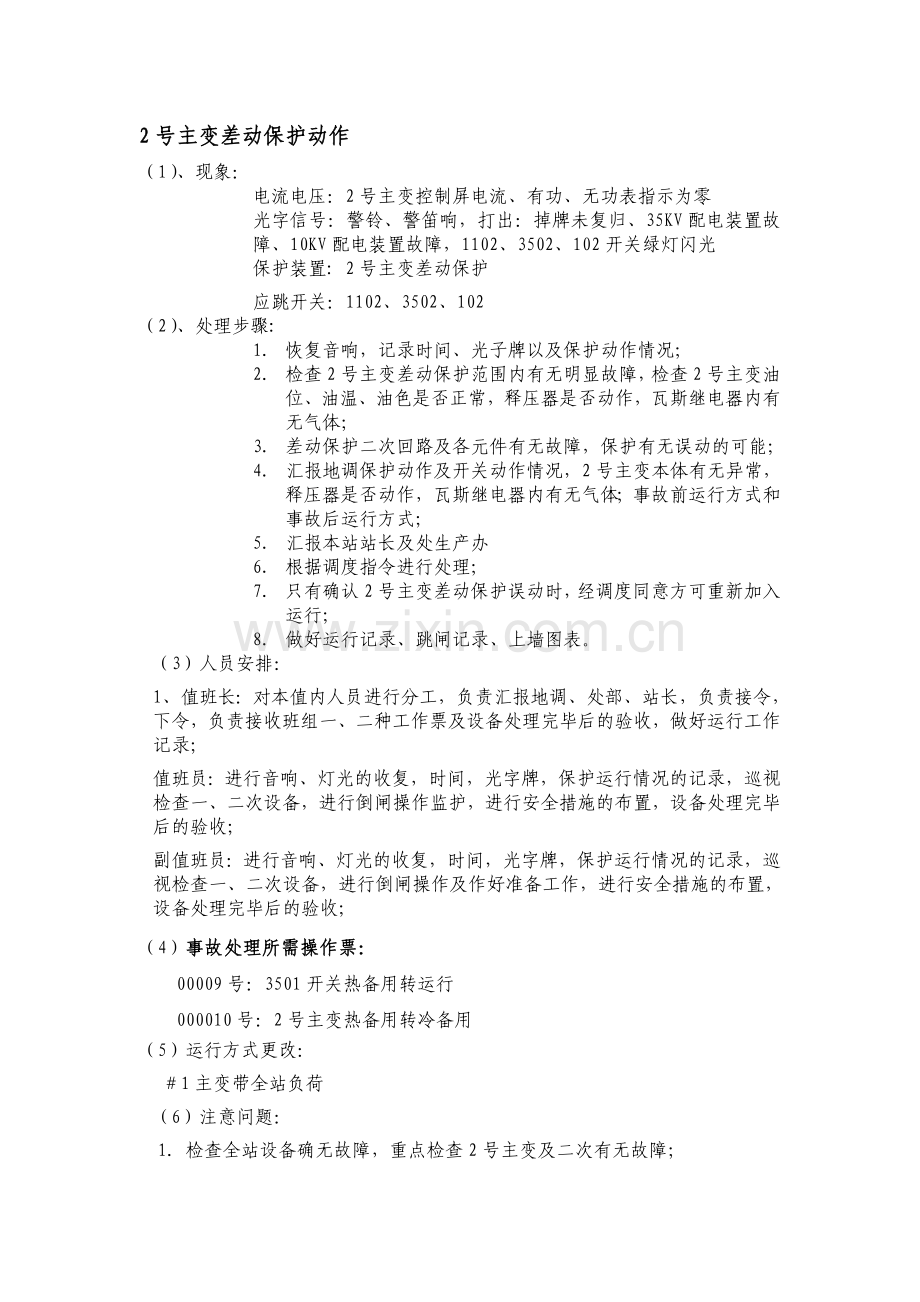

2号主变差动保护动作
（1）、现象：
电流电压：2号主变控制屏电流、有功、无功表指示为零
光字信号：警铃、警笛响，打出：掉牌未复归、35KV配电装置故障、10KV配电装置故障，1102、3502、102开关绿灯闪光
保护装置: 2号主变差动保护
应跳开关：1102、3502、102
（2）、处理步骤:
1. 恢复音响，记录时间、光子牌以及保护动作情况；
2. 检查2号主变差动保护范围内有无明显故障，检查2号主变油位、油温、油色是否正常，释压器是否动作，瓦斯继电器内有无气体；
3. 差动保护二次回路及各元件有无故障，保护有无误动的可能；
4. 汇报地调保护动作及开关动作情况，2号主变本体有无异常，释压器是否动作，瓦斯继电器内有无气体；事故前运行方式和事故后运行方式；
5. 汇报本站站长及处生产办
6. 根据调度指令进行处理；
7. 只有确认2号主变差动保护误动时，经调度同意方可重新加入运行；
8. 做好运行记录、跳闸记录、上墙图表。
（3）人员安排：
1、值班长：对本值内人员进行分工，负责汇报地调、处部、站长，负责接令，下令，负责接收班组一、二种工作票及设备处理完毕后的验收，做好运行工作记录；
值班员：进行音响、灯光的收复，时间，光字牌，保护运行情况的记录，巡视检查一、二次设备，进行倒闸操作监护，进行安全措施的布置，设备处理完毕后的验收；
副值班员：进行音响、灯光的收复，时间，光字牌，保护运行情况的记录，巡视检查一、二次设备，进行倒闸操作及作好准备工作，进行安全措施的布置，设备处理完毕后的验收；
（4）事故处理所需操作票：
00009号：3501开关热备用转运行
000010号：2号主变热备用转冷备用
（5）运行方式更改：
＃1主变带全站负荷
（6）注意问题：
1．检查全站设备确无故障，重点检查2号主变及二次有无故障；
2．重点监测1号主变电流表，有功表，无功表以及计量表正常。

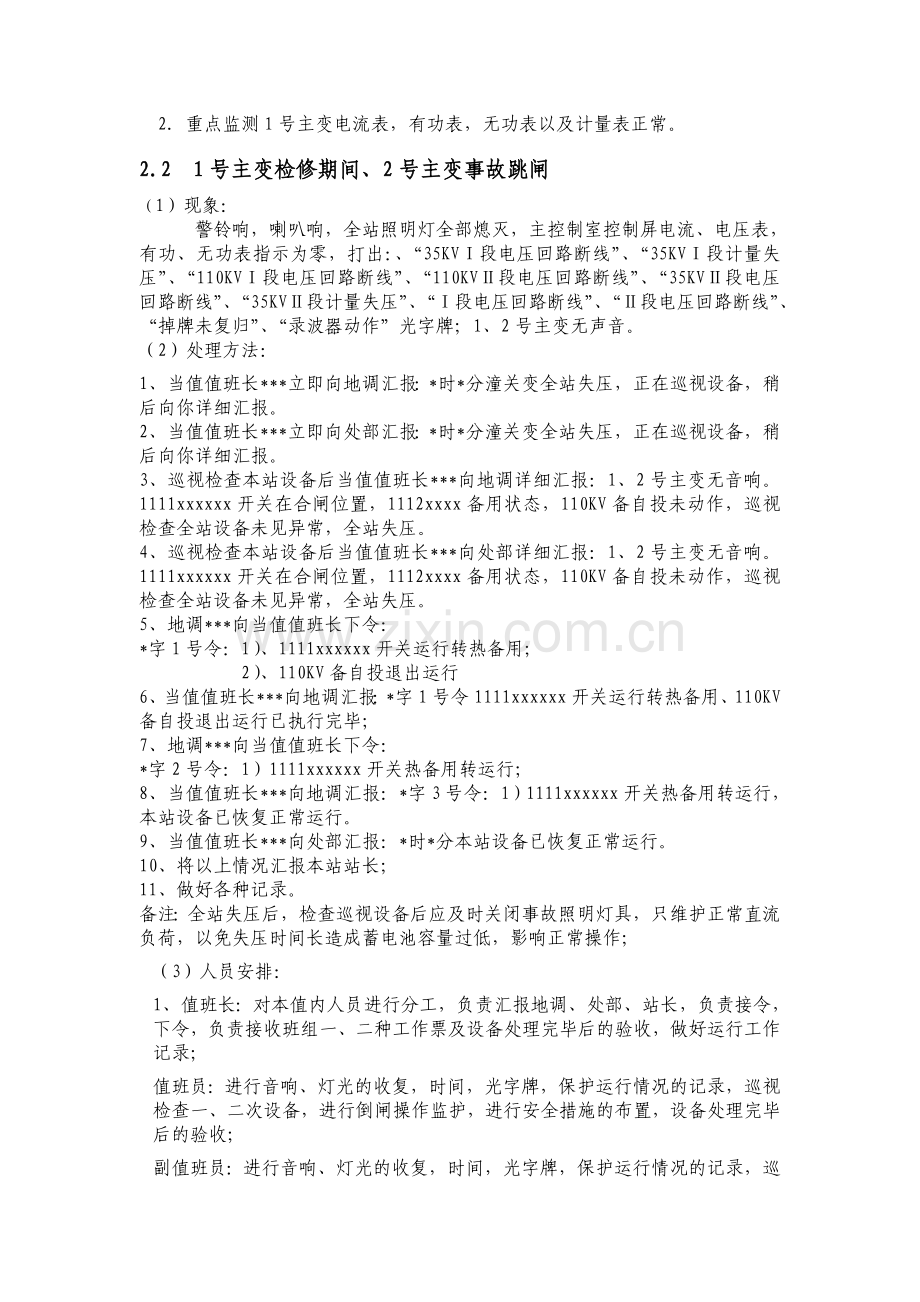

2.2 1号主变检修期间、2号主变事故跳闸
（1）现象：
警铃响，喇叭响，全站照明灯全部熄灭，主控制室控制屏电流、电压表，有功、无功表指示为零，打出：、“35KVⅠ段电压回路断线”、“35KVⅠ段计量失压”、“110KVⅠ段电压回路断线”、“110KVⅡ段电压回路断线”、“35KVⅡ段电压回路断线”、“35KVⅡ段计量失压”、“Ⅰ段电压回路断线”、“Ⅱ段电压回路断线”、“掉牌未复归”、“录波器动作”光字牌；1、2号主变无声音。
（2）处理方法：
1、当值值班长***立即向地调汇报：*时*分潼关变全站失压，正在巡视设备，稍后向你详细汇报。
2、当值值班长***立即向处部汇报：*时*分潼关变全站失压，正在巡视设备，稍后向你详细汇报。
3、巡视检查本站设备后当值值班长***向地调详细汇报：1、2号主变无音响。1111xxxxxx开关在合闸位置，1112xxxx备用状态，110KV备自投未动作，巡视检查全站设备未见异常，全站失压。
4、巡视检查本站设备后当值值班长***向处部详细汇报：1、2号主变无音响。1111xxxxxx开关在合闸位置，1112xxxx备用状态，110KV备自投未动作，巡视检查全站设备未见异常，全站失压。
5、地调***向当值值班长下令：
*字1号令：1）、1111xxxxxx开关运行转热备用；
2）、110KV备自投退出运行
6、当值值班长***向地调汇报：*字1号令1111xxxxxx开关运行转热备用、110KV备自投退出运行已执行完毕；
7、地调***向当值值班长下令：
*字2号令：1）1111xxxxxx开关热备用转运行；
8、当值值班长***向地调汇报：*字3号令：1）1111xxxxxx开关热备用转运行，本站设备已恢复正常运行。
9、当值值班长***向处部汇报：*时*分本站设备已恢复正常运行。
10、将以上情况汇报本站站长；
11、做好各种记录。
备注：全站失压后，检查巡视设备后应及时关闭事故照明灯具，只维护正常直流负荷，以免失压时间长造成蓄电池容量过低，影响正常操作；
（3）人员安排：
1、值班长：对本值内人员进行分工，负责汇报地调、处部、站长，负责接令，下令，负责接收班组一、二种工作票及设备处理完毕后的验收，做好运行工作记录；
值班员：进行音响、灯光的收复，时间，光字牌，保护运行情况的记录，巡视检查一、二次设备，进行倒闸操作监护，进行安全措施的布置，设备处理完毕后的验收；
副值班员：进行音响、灯光的收复，时间，光字牌，保护运行情况的记录，巡视检查一、二次设备，进行倒闸操作及作好准备工作，进行安全措施的布置，设备处理完毕后的验收；
（4）事故处理所需操作票：
00007号：1111xxxxxx开关运行转热备用
00008号：110KV备自投退出运行
00006号：1111xxxxxx开关热备用转运行
（5）运行方式更改：
1111xxxxxx线退出运行后再次加入运行，设备运行方式未变。
（6）注意问题：
1．检查全站设备确无故障，重点检查1111xxxxxx开关及二次有无故障；
2．重点监测1111xxxxxx线电流表，有功表，无功表以及计量表正常，110KVI、II母电压指示正常，1。2号主变电流、有功、无功、计量指示正常；
2号主变重瓦斯保护动作
（1）现象：
电流电压：2号主变控制屏电流、有功、无功表指示为零
光子信号：警铃、警笛响，打出：掉牌未复归、35KV配电装置故障、10KV配电装置故障，1102、3502、102开关绿灯闪光
保护装置: 2号主变重瓦斯保护
应跳开关：1102、3502、102
（2）处理步骤:
1.恢复音响，记录时间、光子牌以及保护动作情况；
2.检查2号主变重瓦斯保护动作原因，如：是否因积聚空气、油位降低、二次回路故障、变压器内部故障等；
3.检查2号主变是否呼吸不畅、排气未尽，瓦斯继电器中积聚的气体是否可燃，变压器外观是否有明显反映故障的现象；
4.汇报地调保护动作及开关动作情况，2号主变有无异常 ，事故前运行方式及事故后运行方式；
5汇报处生产办及本站站长
6.根据调度指令进行处理
7.只有确认重瓦斯保护误动时，经调度同意方可重新加入运行。
8.做好运行记录、跳闸记录、上墙图表。
（3）人员安排：
1、值班长：对本值内人员进行分工，负责汇报地调、处部、站长，负责接令，下令，负责接收班组一、二种工作票及设备处理完毕后的验收，做好运行工作记录；
值班员：进行音响、灯光的收复，时间，光字牌，保护运行情况的记录，巡视检查一、二次设备，进行倒闸操作监护，进行安全措施的布置，设备处理完毕后的验收；
副值班员：进行音响、灯光的收复，时间，光字牌，保护运行情况的记录，巡视检查一、二次设备，进行倒闸操作及作好准备工作，进行安全措施的布置，设备处理完毕后的验收；
（4）事故处理所需操作票：
00009号：3501开关热备用转运行
000010号：2号主变热备用转冷备用
（5）运行方式更改：
＃1主变带全站负荷
（6）注意问题：
1．检查全站设备确无故障，重点检查2号主变及二次有无故障；
2．重点监测1号主变电流表，有功表，无功表以及计量表正常
2.5 2号主变轻瓦斯保护动作
（1）、现象：
电流电压：2号主变控制屏电流、有功、无功表指示正常
光子信号：警铃响，打出：，打出：掉牌未复归、2号主变瓦斯
保护装置:2号主变轻瓦斯保护
应跳开关: 无

（2）、处理步骤:
1.恢复音响，记录时间、光子牌以及保护动作情况；
2.检查2号主变调压瓦斯保护动作原因，如：是否因积聚空气、油位降低、二次回路故障、变压器调压油箱内部故障等；
3.检查2号主变调压瓦斯是否呼吸不畅、排气未尽，调压瓦斯继电器中积聚的气体是否可燃，变压器外观是否有明显反映故障的现象；
4.汇报地调以上情况，
5报处生产办及本站站长
6.根据调度指令进行处理；
7.同时加强监视，发现问题及时汇报调度及处生产办。
8.做好运行记录，并配合班组处理。
（3）、人员安排：
1、值班长：对本值内人员进行分工，负责汇报地调、处部、站长，负责接令，下令，负责接收班组一、二种工作票及设备处理完毕后的验收，做好运行工作记录；
2、值班员：进行音响、灯光的收复，时间，光字牌，保护运行情况的记录，巡视检查一、二次设备，进行倒闸操作监护，进行安全措施的布置，设备处理完毕后的验收；
3、副值班员：进行音响、灯光的收复，时间，光字牌，保护运行情况的记录，巡视检查一、二次设备，进行倒闸操作及作好准备工作，进行安全措施的布置，设备处理完毕后的验收；
（4）事故处理所需操作票：
无
（5）运行方式更改：
无
10KV系统接地处理
（1）现象：电流电压：金属性完全接地和金属性不完全接地其中一相电压表指示为零其他两相升高为相电压的√3倍或一相降低其他两相升高接近线电压
光子信号：警铃响，打出：掉牌未复归、10KVⅠ段母线接地、10KVⅡ母线接地。
保护装置：10KVⅠⅡ段母线接地信号继电器动作
应跳开关：无
（2）处理步骤：
1、 恢复音响，记录时间和光子牌。记录中央信号控制屏三相母线电压，根据中央信号控制屏电压指示判断那一相金属性完全接地和金属性不完全接地；
2、 巡视本站设备；
3、 巡视本站设备未见异常后，5分钟后接地不消失，进行推拉，，推拉前应先汇报调度。经调度同意以后短时断开100母联开关，先找出接地母线，然后进行推拉找出接地馈路后，汇报调度。
4、 通知用户或供电站查线。
5、 待调度同意以后，拉开该馈路。并汇报处生产办或处值班手机。
6、 待用户排除故障后，迅速恢复供电。并汇报调度及处生产办或处值班手机。
7、 做好运行记录。
（3）人员安排：
1、值班长：对本值内人员进行分工，负责汇报地调、处部、站长，负责接令，下令，做好运行工作记录；
值班员：进行音响、灯光的收复，时间，光字牌，保护运行情况的记录，巡视检查一、二次设备，进行推拉监护；
副值班员：进行音响、灯光的收复，时间，光字牌，保护运行情况的记录，巡视检查一、二次设备，进行推拉工作，；
（4）注意问题：
1．接地后值班人员应穿绝缘靴，接触设备的外壳时应戴绝缘手套；
2．重点监测10KVI、II段母线电压表正常，以及10KV绝缘监察表计的变化
