村镇规划精心05-村镇给排水工程规划优秀课件.ppt

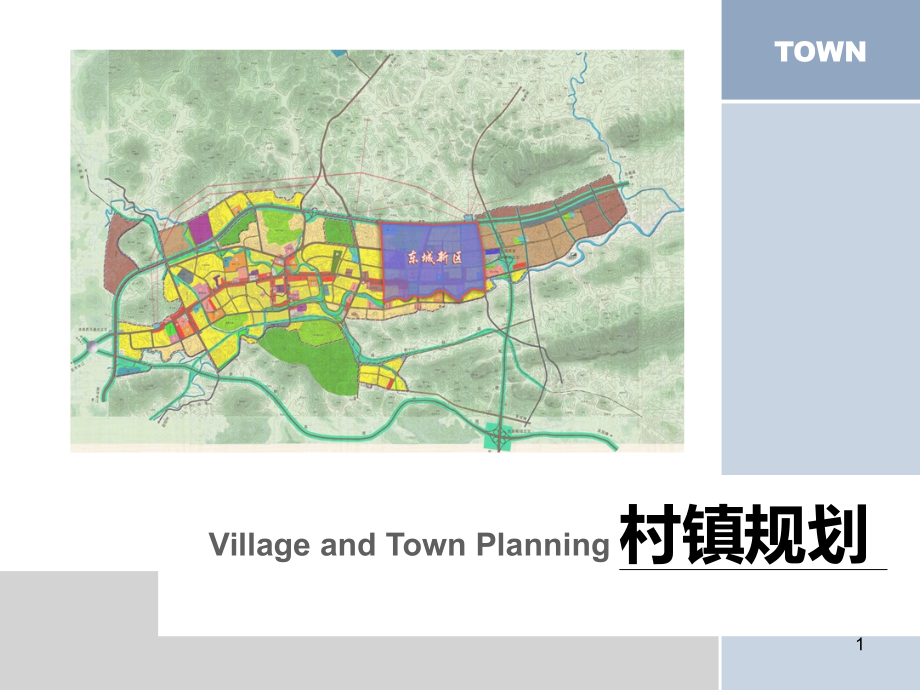

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,TOWN,Village and Town Planning,村镇规划,1,第五章 村镇给排水工程规划,2,村镇给水工程规划,一、村镇给水工程规划的任务和一般原则,（,1,）,村镇用水分类,按,规划类型,：,生活用水,公共建筑用水,市政用水,工业用水,畜禽饲养用水,管网漏水量及未预见水量,消防用水,3,村镇给水工程规划,一、村镇给水工程规划的任务和一般原则,（,1,）,村镇用水分类,按照水质分类,地表水：,地表水水质（按照,地表水环境质量标准,GB3838,2002,）,类水：主要适用于源头水、国家自然保护区,II,类水：集中式生活饮用水地表水源地一级保护区、珍惜水生生物栖息地、鱼虾类产卵场、仔稚幼鱼索饵场等,类水：集中式生活饮用水地表水源地二级保护区、鱼虾类越冬场、洄游通道、水产养殖区等渔业水域及游泳区,类水：一般工业用水区及人体非直接接触的娱乐用水区,类水：农业用水区及一般景观要求水域,4,村镇给水工程规划,一、村镇给水工程规划的任务和一般原则,（,1,）,村镇用水分类,按照水质分类,地表水：,地下水水质（按照,地下水水质标准,GB/T14848,93,）,类水和,II,类水适合于各种用途,类水：集中式生活饮用水水源及工农业用水,类水：适用于农业和部分工业用水，适当处理后可作生活饮用水,类水：不宜饮用，其他用水可根据使用目的选用,5,村镇给水工程规划,一、村镇给水工程规划的任务和一般原则,（2）,村镇给水系统组成,取水工程,地下水（井、泉）地表水（河、湖、水库,）,净水工程自来水厂，加药混凝、沉淀、过滤、消毒,输配水工程供水管网，送至用户,（3）,给水工程规划的主要内容,预测村镇用水量,进行水资源供需平衡分析,确定自来水厂布局和供水能力,布置水水管（渠）、配水干管和其他配水设施,划定水源保护区范围，提出水源保护措施,6,村镇给水工程规划,二、村镇用水量的预测,（1）,生活用水量,村镇居住建筑的生活用水量指标 （L/人d）,（2）,公共建筑的生活用水量,建筑给排水设计规范（GB50015-2003）,按生活用水量的8%,25%估算，村庄为5%,10%、集镇为10%,15%、建制镇为10%,25%，无学校的村庄不计此项。,建筑气候区划,镇区,村庄,、,100200,80160,、,80160,60120,、,70140,50100,7,村镇给水工程规划,二、村镇用水量的预测,（3）,工业用水量,各类乡镇工业生产用水定额,生产用水定额标准,企业内部工作人员的生活用水,对耗水量大、水质要求低或远离居民区的企业,工业类别,用水定额m,3,/t,工业类别,用水定额,榨油,615,制砖,71,2,m,3,/万块,豆制品加工,515,屠宰,0.31.5m,3,/头,制糖,1530,制革,0.31.5m,3,/张,罐头加工,1040,制茶,0.20.5m,3,/担,酿酒,2050,8,村镇给水工程规划,二、村镇用水量的预测,（4）,畜禽饲养用水量,畜禽饲养用水,定额 L/（头d）,放养畜禽时，根据用水现状进行适当折减,有独立水源的饲养场不考虑此项,畜禽类别,用水定额,畜禽类别,用水定额,马、驴、骡,4050,育肥猪,3040,育成牛,5060,鸡,0.51.0,奶牛,70120,羊,510,母猪,6090,鸭,1.02.0,9,村镇给水工程规划,二、村镇用水量的预测,（5）,管网漏失水量及未预见水量,按最高日用水量15%25%计算,村镇人均综合用水量指标 （L/人,d）,（6）,消防用水量,（7）,用水量变化系数,按最高日用水量15%25%计算,（8）,村镇给水系统总的用水量,（9）,村镇给水系统总用水量简化预测,建筑气候区划分,镇区,村庄,、,150400,120260,、,120300,100200,、,100250,70160,10,村镇给水工程规划,三、水源选择及其保护,（1）,水源的选择,水源分类,地表水和地下水,地下水包括潜水、承压水、裂隙水、熔岩水和泉水等,水源的水质要求,生活饮用水源的水质要求：生活饮用水水源水质标准（CJ 3020-93）,地下水做生活饮用水水源标准：地下水水质标准（GB/T 14848-93）,地表水做生活饮用水水源标准：地表水环境质量标准（GB 3838-2002）,11,村镇给水工程规划,三、水源选择及其保护,（1）,水源的选择,生活饮用水水质标准,一级水源水：水质良好,二级水源水：水质受轻度污染，需要经常规净化处理,生活用水水质标准：生活饮用水卫生标准（GB 5749-2006）,水源的选择,水量充足水质达标,安全、经济和便于卫生保护,便于取水、净水和输配水,地下水不得超量开采，枯水期地表水保证率不得低于90%,有多处水源选择时，择优确定,12,村镇给水工程规划,三、水源选择及其保护,（2）,水源保护,地表水,取水点半径100m水域内，不得有任何污染水源的活动,河流取水点上游1000m至下游100m的水域内，禁止倾倒任何废弃物，沿岸防护范围内控制各项活动,水厂生产区周围10m范围内控制各项活动,地下水,取水构筑物的防护范围视具体情况确定，防护措施按地表水厂生产区要求执行,单井或井群的影响半径范围内，控制各项活动,在水厂生产区范围内，按地表水生产区要求执行,13,村镇给水工程规划,四、水厂的选址与布置,（1）,厂址选择,水源条件：可靠的水源保障,建设条件：良好的工程地质、交通、供电、排水等条件，少拆迁、少占或不占耕地，预留发展用地,安全条件：远离化学危险品,环境条件：良好的卫生条件,配水条件：尽可能与现状水厂形成合理布局,（2）,水厂布置,（3）,生产构筑物和净水装置的布置,（4）,水厂内管道布置,14,村镇给水工程规划,四、水厂的选址与布置,（5）,水厂面积,水厂用地控制指标,建设规模（万m,3,/d）,地表水水厂（,m,2,.d/m,3,）,地下水水厂（,m,2,.d/m,3,）,510,0.700.50,0.400.30,1030,0.500.30,0.300.20,3050,0.300.10,0.200.08,15,村镇给水工程规划,五、给水管网的布置,（1）,布置形式,树枝状,环状,（2）,布置基本要求,饮用水源至净水厂之间的输水管应采用管道或暗渠,净水厂至配水区必须采用管道输水,输水管的线路应从暗渠、经济、建设条件等反面优选,为单水源供水系统，输水管道设两条，每条输水管道的输水能力应达到整个水水工程设计流量的,70%,16,村镇给水工程规划,五、给水管网的布置,（3）,布置基本原则,均匀分布在整个用水地区,输水干管通向水量调节构筑物和用水大户,干管布局在地势较高处,管道少穿越铁路和河流,工业区用水采用低压进水后自行加压,地形高差较大的城市，分设不同水压的管网系统，或低压送水，高地区加压,17,村镇给水工程规划,五、给水管网的布置,（4）,分质供水系统,中水系统,18,村镇给水工程规划,五、给水管网的布置,（4）,分质供水系统,雨水回收利用,19,村镇排水工程规划,20,21,22,23,24,村镇排水工程规划,一、村镇排水分类,（,1,）,降水（包括雪水）:,收集、排除、部分处理、排除；,（2）,生活污水:,收集、处理、排除；,（3）,生产废水:,处理、收集、再处理、排除。,二、排水体制选择,（,1,）,分类,分流制,排水系统：,完全,分流制、,不完全,分流制、,改良型不完全,分流制。,合流制,排水系统：,直排式,合流制、,全处理式,合流制、,截留式,合流制；,25,村镇排水工程规划,（2）,排水体制特点及适用范围,直流式合流制,特点：投资省、污染大、无污水厂,适用：小污染、大水体、建设初期,截流式合流制,特点：投资较省、污染不大、有污水厂,适用：干旱地区、旧城改建,完全分流制,特点：投资大、污染小、有污水厂,适用：新建地区,不完全分流制,特点：投资较省、污染小、有污水厂,适用：地形起伏且水系及健全地区,26,村镇排水工程规划,三、排水工程规划的任务,估算各种排水量,选择排水体制,确定污水排放标准,布置排水系统,确定村镇污水处理方式及污水处理厂的位置选择,估算村镇排水工程规划的投资,27,村镇排水工程规划,四、排水量的计算,（,1,）,雨水量的计算,Q=,q,F,Q,雨水量（,L/s,）；,q,暴雨强度（,L/,（,s,h,a）,径流系数；,F,汇水面积（,ha,）,暴雨强度公式,每个城市有不同的公式 如内江市的暴雨强度公式,q,=,1246（,1+0.,7051,gP,）,（,t+,4.73,P,0.,0102,）,0.768,设计重现期,雨水干管采用的重现期比支管的要大，范围0.33,2.0年。,设降水强度按镇规划标准（GB 50188）规定，根据邻近城市的标准计算。,28,村镇排水工程规划,四、排水量的计算,（2）,生活污水的计算,生活污水可按生活用水量的75%,85%进行计算,Q=,qNK,S,/3600T,Q,生活污水量（,L/s,）,q,排污标准（,L/,（人,d）N,设计人数 T,时间（h）建议用12h K,S,排水量总变化系数,污水平均日流量（L/S）,5,15,40,70,100,200,500,1000,总变化系数K,S,2.5,2.2,1.9,1.8,1.6,1.5,1.4,1.3,29,村镇排水工程规划,四、排水量的计算,（3）,生产污水的计算,生产污水量及变化系数可按产品种类、生产工艺特点和用水量确定，也可按生产用水量的75%,90%进行计算,Q=,1000mMK,S,/3600T,Q,生产污水量（,L/s,）M,产品的平均日产量m,生产单位产品的平均污水量（,L/,（人,d）T,每日生产时数（h）K,S,排水量总变化系数,30,村镇排水工程规划,五、排水系统形式和沟管布置,（1）,排水系统平面布置形式,分散式排水系统,集中式排水系统,（2）,排水沟管的布置,即污水管道的平面布置,位置和走向,也称为污水管道的定线,原则：尽可能做到管线最短、埋深最小和最大面积地排污,排水管网的构成分类：正交式排水系统、平行式排水系统,污水沟管、雨水沟管,31,村镇排水工程规划,六、污水处理方式,（1）,污水处理方法,物理法,生物法,化学法,（2）,污水回用和中水系统规划,32,TOWN,Thank You!,33,
