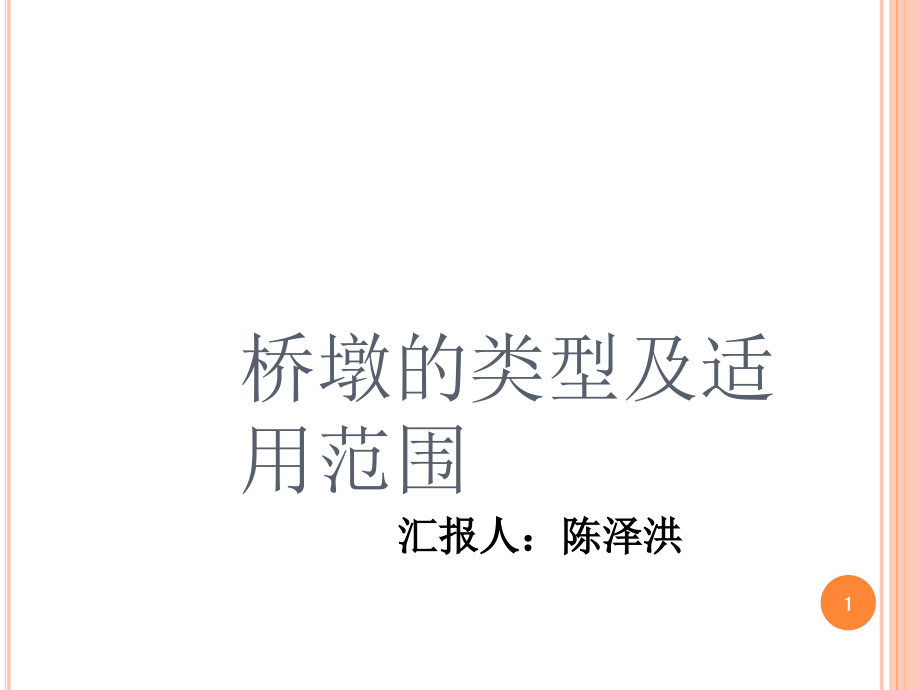

桥墩的类型及适用范围.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,桥墩的类型及适用范围,汇报人：陈泽洪,1,桥墩的类型,.,实体式桥墩,(,重力式,),.,空心墩,.,柱式墩,.,柔性排架墩,.,刚构式,6,薄壁墩,2,特点,:,a.,利用自身重量,(,包括桥跨结构重,),平衡外力，而保证桥墩的稳定,b.,圬工结构：砖、石、砼结构，不设受力钢筋仅配构造钢筋,c.,为了减少圬工体积，墩帽有时设计成悬臂式或托盘式,d.,缺点：圬工体积大，自重和阻水面积大，要求地基土承载力较高,.,实体式桥墩,(,重力式,),松花江铁路大桥,3,.,实体式桥墩,(,重力式,),适用条件：,较大的大、中型桥梁（跨度大、受支座反力大、增加自重和稳定性）,b.,流冰、漂流物较多的河流中，因体积大不怕碰撞,c.,砂石料方便地区，可就地取材,4,墩帽,墩身,基础,台身,侧墙,台帽,锥坡,.,实体式桥墩,(,重力式,),5,材质：砼、钢筋混凝土、预应力混凝土（绝大部分为钢筋混凝土）,构造：,横隔板,增加整体刚度,检查口,方便检查,通风口,减少温差影响,应用范围：,高桥墩圬工量减少的较多，,特别是跨山谷的（下面无水）,桥梁不宜在流速大并夹有大,量泥沙和可能有船舶、冰、漂,流物撞击的河流,中应用,检查孔,泄水孔,预应力钢筋,基本块件,隔板块件,墩身实体段,预应力筋孔,隔板块件,基本块件,侧面,-,-,.,空心墩,6,湘,潭,湘,江,二,桥,细,部,构,造,图,湘潭湘江二桥位于湖南省湘潭市向家塘，是一预应力混凝土连续梁桥。全长,1830.5m,，主桥分跨为,50+5x90+50+7x42.84(m),连续梁；南北引桥分别为,7x16+2x12(m),和,2x15+11.42+49x16(m),简支空心板。桥宽,20.5m,，主桥采用斜腹板单箱单室箱梁，箱顶宽,20.5m,，底宽由,8m,变至,9.16m,；跨中梁高,2.5m,，根部高,5.4m,。,7,.,柱式墩,构造：墩身为柱，下面配桩,或刚性扩大基础，有时采用,桩柱一体为桩柱式。,柱式桥墩,柱式桥墩,柱,扩大基础,盖梁,柱,扩大基础,盖梁,桩柱式,柱,桩,承台座板,系梁,盖梁,柱,柱,桩柱一体式,桩,8,3.,柱式墩,适用条件：桥跨不大于,30,米，墩高不高于,10,米情况。,2.,必须采用钢筋砼或预应力混凝土，特别是单柱式必须采用预应力混凝土。,特点：,1.,轻巧，圬工量小。,9,.,柔性排架墩,一种纵向,刚度,很小的桥墩。这种桥墩不能单独使用，须通过桥跨与纵向刚度很大的刚性桥墩串联，形成共同承受纵向水平力的结构。在这种刚柔搭配的结构中，当纵向水平力作用时，柔性桥墩因柔而受力小，又因受力小而可更柔，有明显的,经济效果,。柔性墩是桥墩轻型化的途径之一，它是在多跨桥的两端设置刚性较大的,桥台,，中墩均为柔性墩。典型的柔性墩为柔性,排架桩,墩，多用在墩台高度,5,0,至,7.0m,，跨径一般不宜超过,13m,的中、小型,桥梁,上,10,.,柔性排架墩,柔性排架墩,由柔性桩柱墩（柱式）、主梁和刚性墩台组成的一联或多联的连续铰接刚架体系，既桥梁的上、下部构成一个共同承受外力和变形的整体将上部结构传来的水平力（制动力、温度影响力等）传到全桥各柔性墩台或相邻的刚性墩台上，使其整体受力，以减少柔性墩所受到的水平力，从而达到减少墩身截面的目的,固定支座,活动支座,固定支座,H,H,11,两个活动支座之间或刚性台与第一个活动支座间称为一联既由固定支座将各墩柱连接成一联，有时通过连续桥面或主梁为连续梁连成一联,联,温度墩为两排靠在一起又互不联系的柱墩，为的是在温度变化情况下，联与联之间互不影响，往往在每联之间设温度墩为承受较大的水平力有时在每联中设刚性墩，刚性墩为重力式墩或双排墩（注意双柱墩是横桥向的而双排墩是顺桥向的）,温度墩和刚性墩,联长,联长,活动支座,有时设温度墩,刚性墩,(,重力墩或双排墩,),12,.,刚构式,为了减轻墩身自重和减少阻水面积，有时采用刚构墩，刚构墩形式多样，有横桥向刚构、顺桥向刚构或横桥向顺桥向均刚构，有形、形、形、树叉形等等比较美观，多用于城市桥梁,13,14,15,马拉开波湖桥,Maracaibo,Bridge,(1962,),16,6,薄壁墩,(1),钢筋混凝土薄壁墩,钢筋混凝土薄壁墩是一种新型桥墩，截面形式有板壁形、,I,形、箱形等，圆形的薄壁空心墩也是钢筋混凝土薄壁墩的类型之一。板壁形的薄壁墩构造简单、轻巧、圬工体积少，适用于地基承载力较弱的地区。薄壁墩的高度一般不大于,7m,，由于墩身受压受弯，因此要配,有适量的受力钢筋和构造钢筋。如图为我国已建成的薄壁墩的实例。该桥桥墩中距,14.1m,，墩高,4.8m,，墩厚,0.35m,，墩厚为高度的,1/13.7,。薄壁墩与排架桩墩比较，圬工用量多，但对漂流物及流冰的抵抗能力要强些。一字形薄壁墩在墩位的横向也可做成,v,形、,Y,形或其它形状。,17,6,薄壁墩,18,(2),双薄壁墩,双薄壁墩是在墩位上有两个相互平行的墩壁与主梁刚结,(,或铰结,),的桥墩。钢筋混凝土双薄壁墩可增加桥梁刚度减少丰梁支点负弯矩，增加桥梁美观。图,724,为虎门大桥辅航道桥，是,150m+270m+150m,三跨连续一刚构桥，两个江中墩采用双薄壁墩。墩高约,30m,，箱形截面，箱壁与梁内横隔板联为一体，见图,7-25.,19,虎门大桥,主跨为,T,型钢构，其余各跨为连续梁,20,正在施工的主桥薄壁墩,钦州市钦江三桥工程为城市,A,级桥梁，结构为,11,跨,25,米预应力砼连续梁,+(55,米,+98,米,+55,米,),预应力砼连续梁刚构,+9,跨,25,米预应力砼连续梁，桥梁全长,718,米，其中主桥,208,米，采用预应力砼连续梁刚构,组合箱梁；引桥长,510,米，上构采用先简支后连续箱梁,。,21,谢谢,汇 报 结 束,22,
