水利水电工程

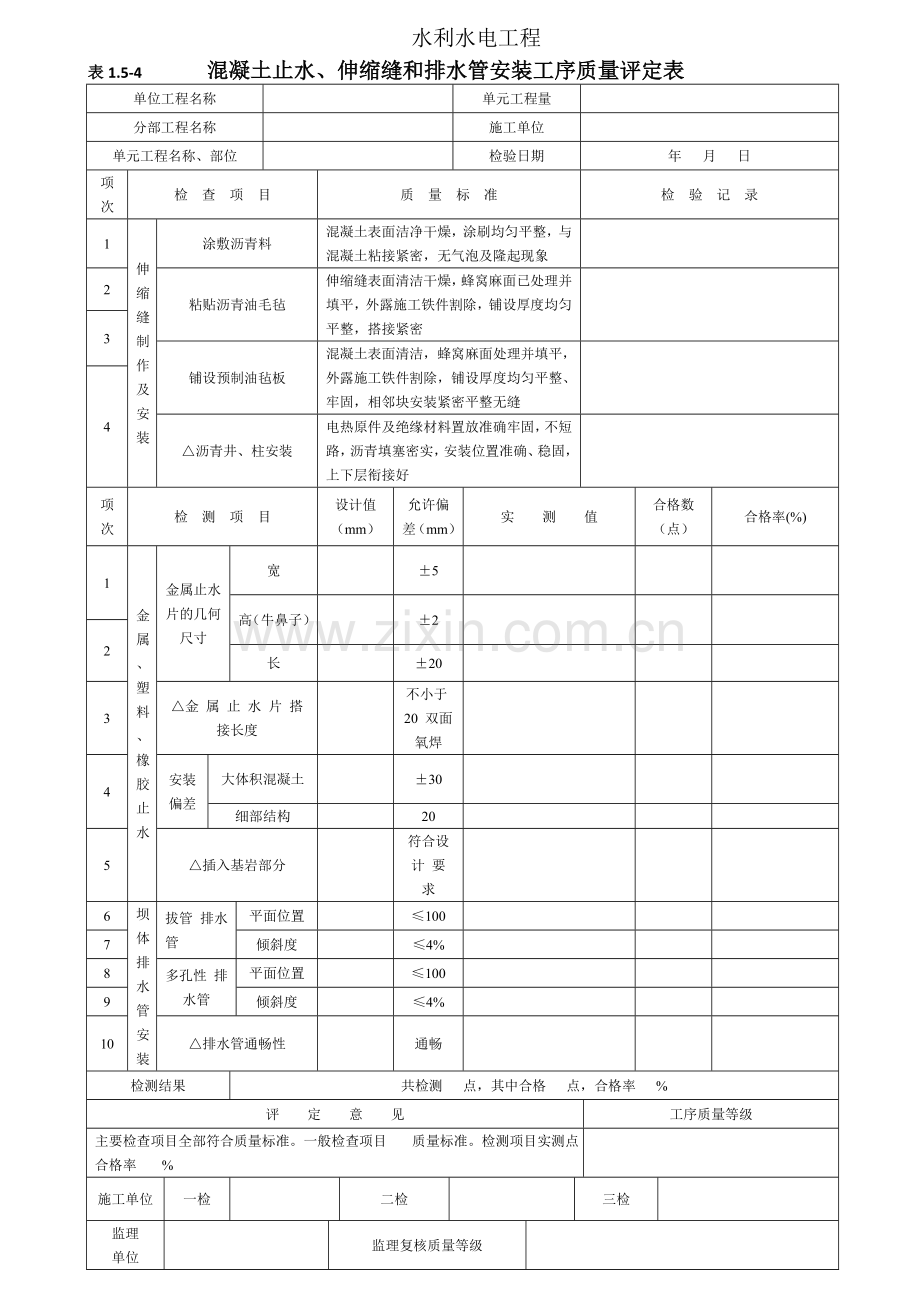

表1.5-4 混凝土止水、伸缩缝和排水管安装工序质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检验日期
年 月 日
项 次
检 查 项 目
质 量 标 准
检 验 记 录
1
伸缩缝制作及安装
涂敷沥青料
混凝土表面洁净干燥，涂刷均匀平整，与 混凝土粘接紧密，无气泡及隆起现象

2
粘贴沥青油毛毡
伸缩缝表面清洁干燥，蜂窝麻面已处理并 填平，外露施工铁件割除，铺设厚度均匀 平整，搭接紧密

3
铺设预制油毡板
混凝土表面清洁，蜂窝麻面处理并填平， 外露施工铁件割除，铺设厚度均匀平整、 牢固，相邻块安装紧密平整无缝

4
△沥青井、柱安装
电热原件及绝缘材料置放准确牢固，不短 路，沥青填塞密实，安装位置准确、稳固， 上下层衔接好

项 次
检 测 项 目
设计值
（mm）
允许偏差（mm）
实 测 值
合格数（点）
合格率(%)
1
金属、
塑料、橡胶止水
金属止水 片的几何 尺寸
宽

±5

高（牛鼻子）

±2

2
长

±20

3
△金 属 止 水 片 搭 接长度

不小于20 双面氧焊

4
安装 偏差
大体积混凝土

±30

细部结构

20

5
△插入基岩部分

符合设计 要 求

6
坝体排水管安装
拔管 排水管
平面位置

≤100

7
倾斜度

≤4%

8
多孔性 排水管
平面位置

≤100

9
倾斜度

≤4%

10
△排水管通畅性

通畅

检测结果
共检测 点，其中合格 点，合格率 %
评 定 意 见
工序质量等级
主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 %

施工单位
一检

二检

三检

监理
单位

监理复核质量等级

注：执行标准SDJ 249.1-88
