5.4.1土地平整工程
项目区耕地面积为314公顷，按照自然坡降进行机械平整，因为项目区地块面积较大，适合机械化作业，所以土地平整工程量计算采用方格网计算法。其测量和计算过程如下图5-1：

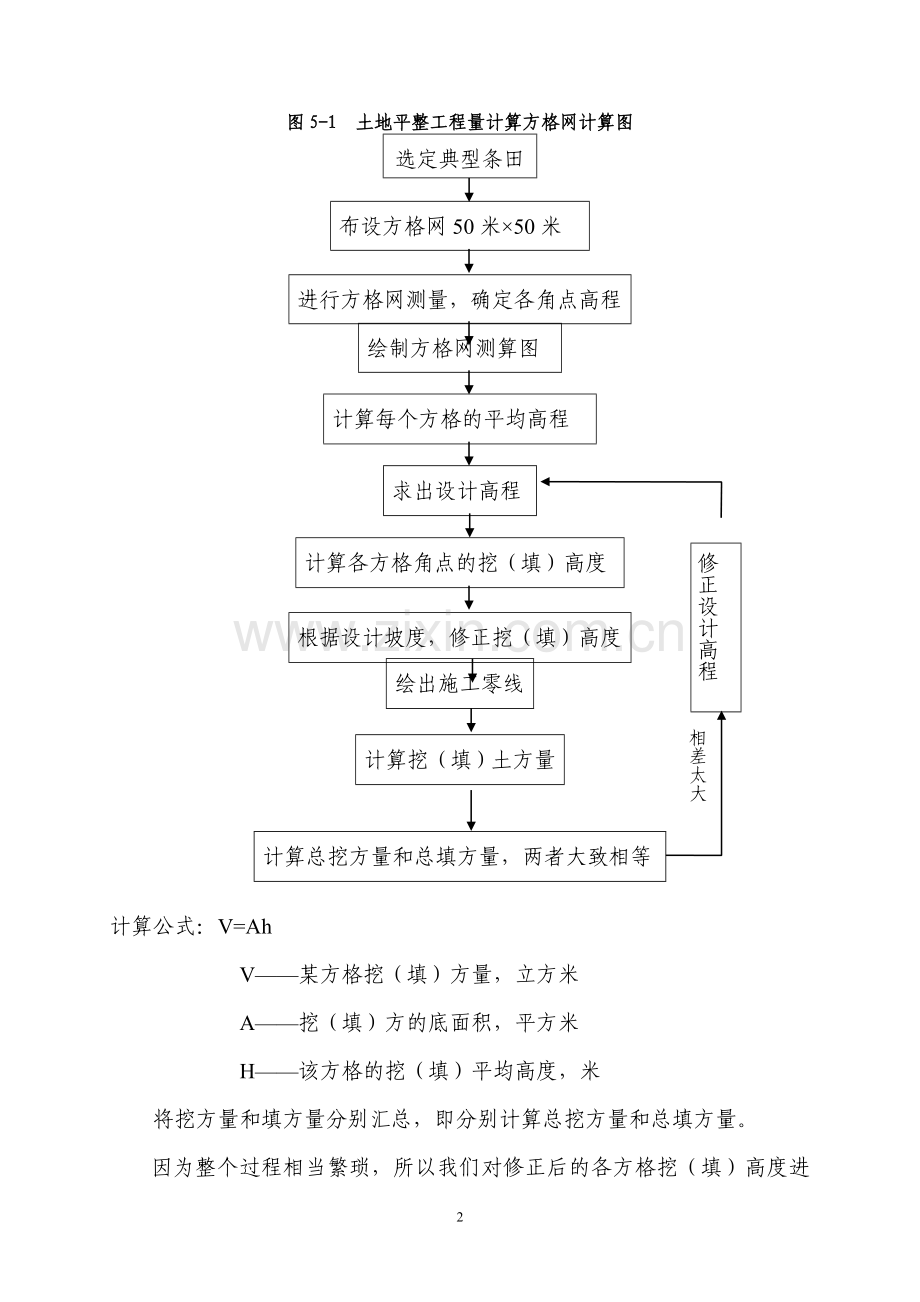

图5-1 土地平整工程量计算方格网计算图
选定典型条田
布设方格网50米×50米

进行方格网测量，确定各角点高程

绘制方格网测算图

计算每个方格的平均高程

求出设计高程

计算各方格角点的挖（填）高度
修正设计高程

根据设计坡度，修正挖（填）高度
绘出施工零线

计算挖（填）土方量
相差太大

计算总挖方量和总填方量，两者大致相等

计算公式：V=Ah
V——某方格挖（填）方量，立方米
A——挖（填）方的底面积，平方米
H——该方格的挖（填）平均高度，米
将挖方量和填方量分别汇总，即分别计算总挖方量和总填方量。
因为整个过程相当繁琐，所以我们对修正后的各方格挖（填）高度进行了分类整理，将挖（填）高度基本相同的方格面积归纳在一起。
规划选择典型条田，宽311米，长1037米，面积约为32.58公顷，该土地为耕地，南端最高点海拔为888.45米，北部耕地高程889.20米，高差共0.11米。按千分之二坡降设计南端高程888.56米，北端高程889.09米。按100×100米方格网控制推算起点高程889.20米处，挖方高度0.11米。平均挖方高度0.11米。南部为挖方区，北部为填方区。详见表5-2，典型田块土方量估算纵剖面示意图，表5-3典型田块平面示意图。
项目区原有耕地平整土方量按实地目估计算为4491.78立方米/公顷，耕地面积为32.85公顷，土方量为14.76万立方米。预计工程性平地总土方量约183.05万立方米。
图5-2 典型田块土方量估算纵剖面示意图
自然地面高程
填方区
挖方区
设计高程
889.20米

地形坡降2/1000
平整后曲面
888.56米
自然地
面高程
889.09米

888.45米

南

图5-3 典型条田平整平面示意图

0+000
0+140
0+240
0+340
0+440
0+540

+20
+27
+23
+22
+18
-10
-18
-21
-23
-26
+22
+28
+26
+18
+15
-10
-16
-24
-30
-40
+26
+30
+28
+24
+18
-11
-15
-24
-28
-38
+28
+32
+30
+26
+18
-10
-16
-26
-32
-36
+30
+32
+32
+20
+25
-25
-20
-28
-30
-32
0+800
0+700
0+600
0+500
0+400
0+300
0+000
0+100
0+200
0+900
0+1000

4
