J-Hall-建筑范例分析-妹岛和世PPT课件.pptx

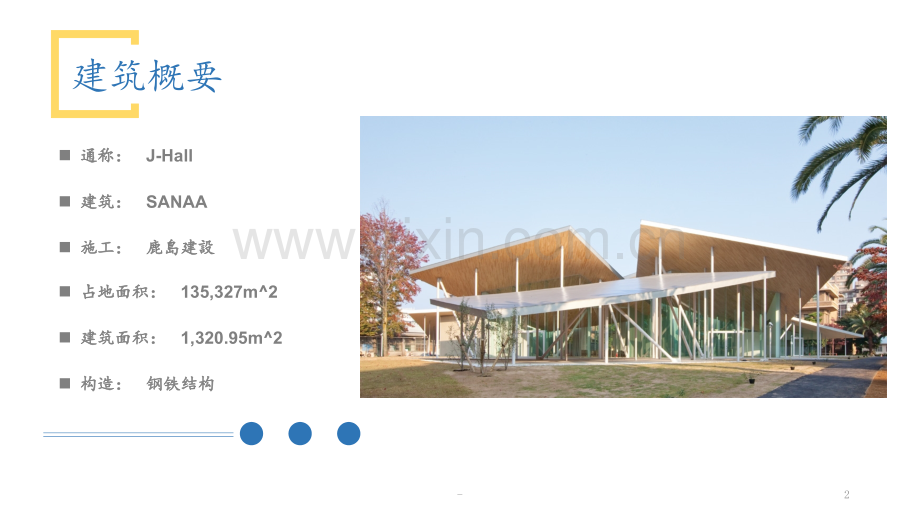

5132119002 宋紫阳5132059006 杨思凡1-建筑概要n建筑：建筑：SANAAn施工：施工：鹿島建設鹿島建設n占占地面积：地面积：135,327m2n建筑面积：建筑面积：1,320.95m2n构造构造：钢铁结构钢铁结构n通称通称：J-Hall2-建筑师建筑师概述概述SANAAn妹岛和世，日本知名女建筑师，多带有重要的“穿透性”风格。大量的运用玻璃外墙等材质，让建筑感觉轻而且飘浮。亦有报导称其为“穿透、流动”式的建筑。n西泽立卫，日本建筑师，横滨国立大学准教授。建筑师西泽大良是其长兄。n简介简介由建筑师妹岛和世和西泽立卫两人共同成立的建筑事务所。2010年，SANAA获得建筑界最高荣誉普利兹克奖。西泽立卫西泽立卫妹岛和世妹岛和世SANAA3-金泽金泽2121世纪美术馆世纪美术馆“柱之森林”美学连续的玻璃幕墙4-外部外部n玻璃和打散的柱群玻璃和打散的柱群n开放和交流开放和交流n非透明体块中的私密空间非透明体块中的私密空间n轻盈轻盈，飘逸的建筑，飘逸的建筑语言语言5-外部外部n从哪个方向都可以从哪个方向都可以进入进入n内外部都开放的建筑物内外部都开放的建筑物n屋顶错落有致地将空间分开来屋顶错落有致地将空间分开来6-位置图环境从南侧能看到冈山大学鹿田校区医学部、牙科学部等多用途大厅，建筑靠近街道，向当地开放。7-平面图n不同大小、高度、倾斜角度的六个房顶连接而成8-空间布局屋顶下广场屋顶下广场会议会议SpaceSpaceLecture Lecture Hall 3Hall 3Lecture Lecture Hall 2Hall 2公共空间公共空间Lecture Lecture Hall 1Hall 1入口入口休息休息SpaceSpace9-空间布局屋顶下广场屋顶下广场会议会议SpaceSpaceLecture Lecture Hall 3Hall 3Lecture Lecture Hall 2Hall 2公共空间公共空间Lecture Lecture Hall 1Hall 1入口入口休息休息SpaceSpace主要功能空间10-内部内部步入大厅，映入眼帘的是被阳光洗得干净明了的接待处，这既是涌进人流的聚集处又是下一个活动地点演讲厅的指引和铺垫。11-内部内部1号厅有210个固定座位 整个空间可容纳410人就坐稍小的100座2号厅能单独使用12-剖面图13-内部内部会议室是一个多功能的活动空间。一旦有空档，可以供给1号和2号演讲厅使用,甚至可能添出半个三号厅。14-形态以简单而有表现力的几何图形作为构图单元15-冈山大学冈山大学范例分析范例分析J-Hall16-妹岛和世供人自由交流的开放流动的空间17-结构结构 Junko Fukutake Hall框架结构显得轻盈，荷重集中在柱上，反应在平面上是许多整齐的点，可自由灵活地分隔空间。18-结构结构 Junko Fukutake Hall砖石结构的开窗大小以不妨碍墙的承重为极限，框架结构则可以开大窗，保证了建筑物体形和内部空间的流动开放。19-结构结构 Junko Fukutake Hall屋顶的重量由梁传递给柱，屋顶向外悬挑,由于外墙不承担结构荷重，所以可开大片的玻璃幕墙,柱子纤细,让整体建筑显得轻盈流动。工字梁建筑内部建筑外部窗20-形体形体 Junko Fukutake Hall21-形体形体 Junko Fukutake Hall六片屋顶以不同弧度向上挑起，具有强烈的流动感。22-形体形体 Junko Fukutake Hall在流动中仍然保持了一种均衡感。最高点23-Junko Fukutake Hall流线流线 屋顶下广场屋顶下广场会议会议SpaceSpaceLecture Lecture Hall 3Hall 3Lecture Lecture Hall 2Hall 2公共空间公共空间Lecture Lecture Hall 1Hall 1入口入口休息休息SpaceSpace和外部一样，内部路线也是流动的,有多个出入口,空间开放自由,作为一个供人们交流的场所，人流可经多条通道疏散和聚集。流线示意24-Junko Fukutake Hall空间空间 由于结构的厚度较薄，其外部体型就是内部空间组合的展现。屋顶升高引向舞台，先抑后扬的高度变化和对比引起了空间的流动感。屋顶下广场屋顶下广场会议会议SpaceSpaceLecture Lecture Hall 3Hall 3Lecture Lecture Hall 2Hall 2公共空间公共空间Lecture Lecture Hall 1Hall 1入口入口休息休息SpaceSpace25-几个辅助空间围绕着主要使用空间，形成一种流动的感觉。Junko Fukutake Hall分隔分隔 Lecture Lecture Hall 3Hall 3Lecture Lecture Hall 2Hall 2Lecture Lecture Hall 1Hall 1次要空间主要空间26-Junko Fukutake Hall分隔分隔 27-Junko Fukutake Hall分隔分隔 28-Junko Fukutake Hall分隔分隔 29-Junko Fukutake Hall分隔分隔 30-Junko Fukutake Hall材料材料 玻璃幕墙让整个建筑显得轻盈,视线开阔,光线通透，使得空间开放自由。31-Junko Fukutake Hall材料材料 实体墙壁，与玻璃虚实结合。上为钢板，下为镶嵌下地合板的屋顶，中间隐藏着钢梁。材料的使用和搭配无不符合建筑物流动开放的性格特征。32-THANKS33-
